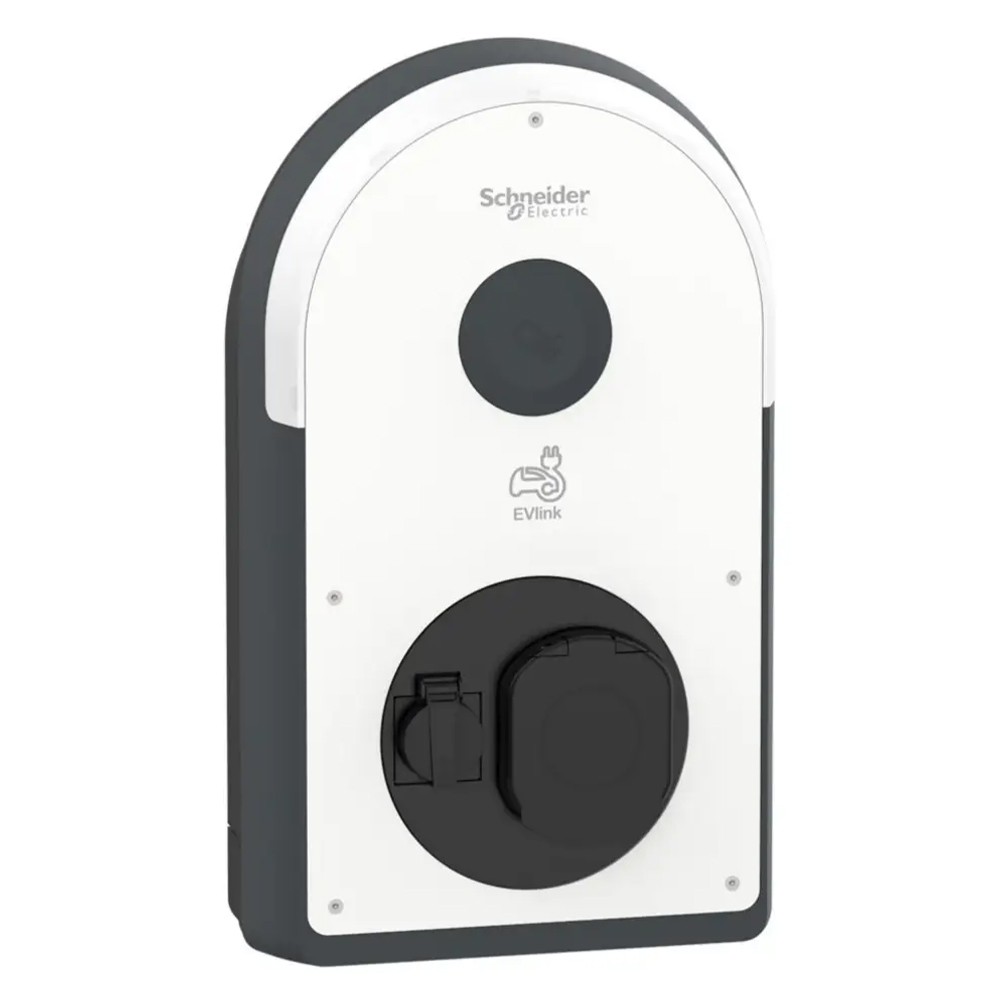

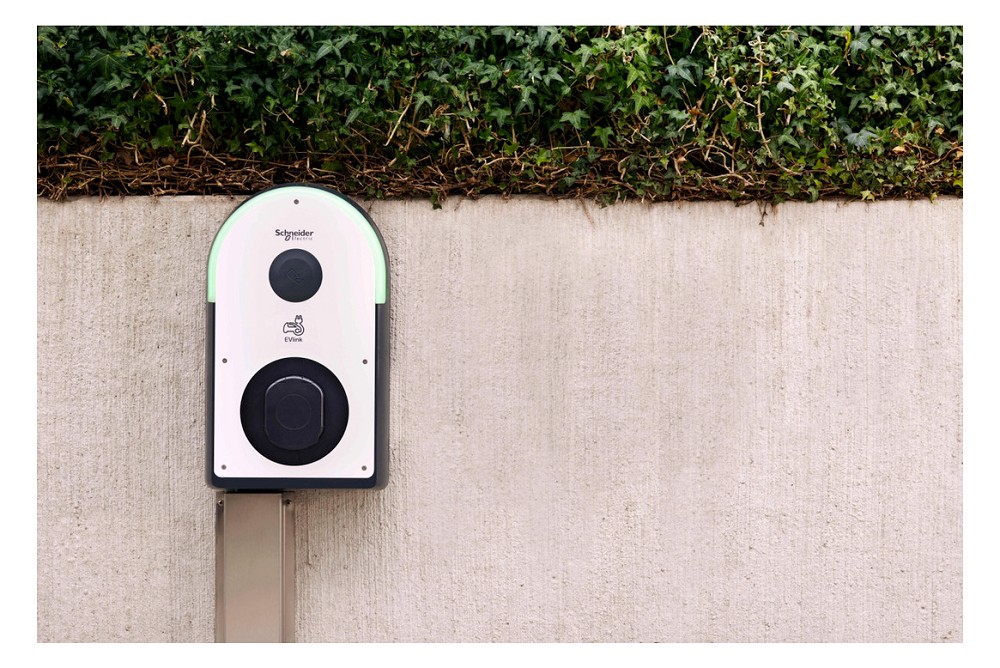

SCHNEIDER ELECTRIC EVB3S22N40FM – professionelle EVlink Pro AC Wallbox
Die EVlink Pro AC wurde speziell für professionelle Ladeinfrastrukturen entwickelt und kombiniert hohe Ladeleistung mit umfangreichen Steuerungs-, Kommunikations- und Sicherheitsfunktionen. Über die Typ-2-Ladesteckdose können Elektrofahrzeuge im Mode 3 nach IEC 61851-1 mit bis zu 22 kW geladen werden. Der maximale Ladestrom beträgt 32 A bei dreiphasiger Versorgung.
Zusätzlich steht eine Typ-F-Schuko-Steckdose mit einer maximalen Leistung von 2,3 kW zur Verfügung. Dadurch kann die Wallbox beispielsweise auch für zusätzliche elektrische Verbraucher genutzt werden.
Der integrierte MID-Zähler ermöglicht eine präzise Erfassung der geladenen Energie. Die integrierte 6-mA-Gleichfehlerstromerkennung erkennt glatte Gleichfehlerströme und ermöglicht in Verbindung mit einer geeigneten Installation den Einsatz eines FI-Schutzschalters Typ A.
Für die Zugangskontrolle besitzt die Wallbox einen NFC- und RFID-Reader. Dadurch lässt sich der Zugang zum Ladevorgang gezielt auf autorisierte Nutzer beschränken. Der NFC-Reader arbeitet mit 13,56 MHz und unterstützt verschiedene Badge-Typen. Der RFID-Reader ist mit den Protokollen ISO/IEC 14443 A und B sowie ISO/IEC 15693 kompatibel und unterstützt unter anderem MIFARE Ultralight, MIFARE Classic und MIFARE Plus.
Die Inbetriebnahme und Konfiguration erfolgt komfortabel über die eSetup App via Bluetooth. Für die Integration in bestehende Ladeinfrastrukturen stehen außerdem zwei Ethernet-Anschlüsse zur Verfügung. Einer davon kann für eine Daisy-Chain-Verbindung genutzt werden. Zusätzlich unterstützt die Wallbox Modbus RTU, Modbus TCP und OCPP 1.6J. Damit kann sie unter anderem in Backend-Systeme und das Lastmanagementsystem EcoStruxure EV Charging Expert eingebunden werden.
Für ein intelligentes Lastmanagement stehen drei Digitaleingänge zur Verfügung. Einer dient der vorübergehenden Strombegrenzung, einer der verschobenen beziehungsweise ausgesetzten Ladung und einer der Erkennung der Fahrzeuganwesenheit.
Auch die Sicherheitsausstattung ist auf professionelle Anwendungen ausgelegt. Ein iMNx-Unterspannungsauslöser zur Abschaltung bei Kontaktverschweißung ist als separates Bauteil im Lieferumfang enthalten und unterstützt die Anforderungen der E.V.-Ready-Ausführung.
Das Gehäuse besteht aus UV-behandeltem Polycarbonat. Der Korpus ist in Dunkelgrau RAL 7016 und Schwarz RAL 9005 ausgeführt, während die Frontabdeckung Weiß RAL 9003 besitzt. Mit Abmessungen von 317 x 529 x 158 mm und einem Gewicht von etwa 7,5 kg lässt sich die Ladestation platzsparend installieren.
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: SCHNEIDER ELECTRIC
• Produktserie: EVlink Pro AC
• Hersteller-Art.-Nr.: EVB3S22N40FM
• EAN: 3606482213166
• Ladeart: AC-Laden, Mode 3
• Anzahl der Ladepunkte: 1
• Anschluss: 3-phasig
• Nennanschlussleistung: 22 kW
• Maximale Ladeleistung: 22 kW
• Typ-2-Ladesteckdose: 1
• Typ-F-Schuko-Steckdose: 1
• Leistung Schuko-Steckdose: bis 2,3 kW, 1-phasig
• Integrierter MID-Energiezähler: Ja
• 6-mA-Gleichfehlerstromerkennung: Ja
• NFC-/RFID-Zugangskontrolle: Ja
• Inbetriebnahme: eSetup App über Bluetooth
• Statisches Lastmanagement: Ja
• Geeignet für dynamisches Lastmanagement: Ja
• Kommunikationsschnittstellen: Bluetooth, Ethernet, Modbus RTU, Modbus TCP
• Ethernet-Anschlüsse: 2, davon 1 für Daisy Chain
• Kommunikationsprotokoll: OCPP 1.6J
• Digitaleingänge: 3
• Schutzart: IP54
• Schlagfestigkeit: IK10
• Schutzklasse: gemäß Ausführung
• Gehäusematerial: UV-behandeltes Polycarbonat
• Farbe Korpus: Dunkelgrau RAL 7016 / Schwarz RAL 9005
• Farbe Frontabdeckung: Weiß RAL 9003
• Montage: Wandmontage
• Montage auf EVlink Stele: möglich
• Montage im Metallic-Kit: möglich
• Betriebstemperatur: -30 bis +50 °C
• Lagertemperatur: -40 bis +80 °C
• Maximale Betriebshöhe: 2.000 m ohne Derating
• Relative Luftfeuchtigkeit: 5 bis 95 %
• Eigenverbrauch: bis 10 W
• Erdungssysteme: TT, TN(S), TN(C)(S)
• IT-Netz: kompatibel mit zusätzlichem Trenntransformator
LADE- UND SICHERHEITSFUNKTIONEN
• Typ-2-Ladesteckdose mit Shutter und Berührungsschutz
• Laden nach IEC 61851-1, Mode 3
• Integrierte 6-mA-DC-Fehlerstromerkennung
• Einsatz eines FI-Schutzschalters Typ A möglich, abhängig von der Gesamtinstallation
• Integrierter MID-Zähler zur Energieerfassung
• iMNx-Unterspannungsauslöser zur Abschaltung bei Kontaktverschweißung im Lieferumfang
• Zugangskontrolle über NFC und RFID
• LED-Bogen zur Anzeige von Betriebszustand und Statusmeldungen
• Vorübergehende Begrenzung des Ladestroms möglich
• Verschobenes beziehungsweise ausgesetztes Laden möglich
• Erkennung der Fahrzeuganwesenheit
KOMMUNIKATION & SMART-CHARGING
• Bluetooth zur Inbetriebnahme und Konfiguration
• Ethernet mit zwei Anschlüssen
• Daisy-Chain-Verbindung möglich
• Modbus RTU
• Modbus TCP
• OCPP 1.6J
• Integration in Backend-Systeme möglich
• Integration in EcoStruxure EV Charging Expert möglich
• Optional erweiterbar mit Kommunikationsmodulen
• Steuerung und Konfiguration über eSetup App

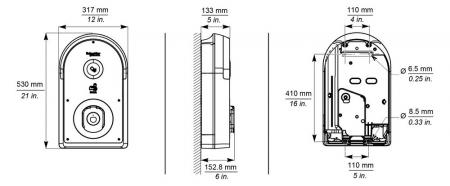

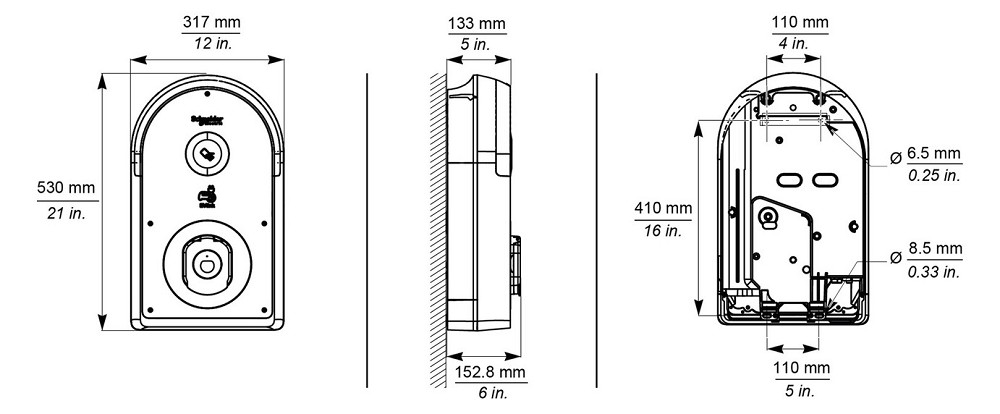

MAẞE
• Breite: 317 mm
• Höhe: 529 mm
• Tiefe: 158 mm
• Abmessungen B x H x T: 317 x 529 x 158 mm
• Gewicht: ca. 7,5 kg
EINSATZBEREICHE
• Halböffentliche Parkplätze
• Gewerbliche Parkplätze
• Firmenparkplätze
• Tiefgaragen
• Parkhäuser
• Wohnanlagen
• Bürogebäude
• Gewerbeimmobilien
• Ladeinfrastruktur mit mehreren Ladepunkten
• Lastmanagementsysteme
• Innenbereiche
• Geschützte Außenbereiche
• Wandmontage

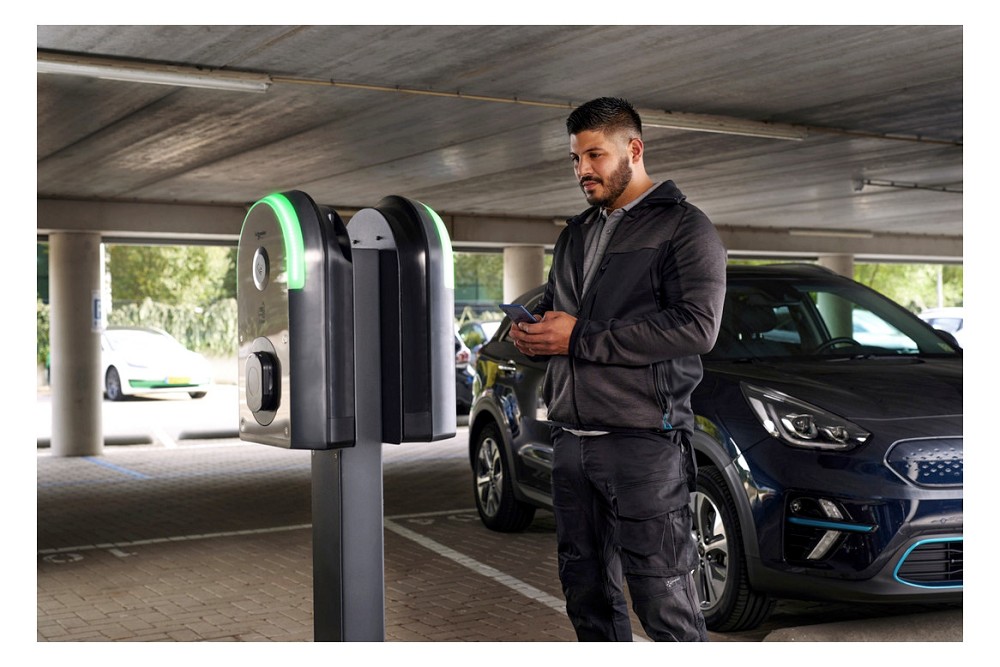

• Montage auf EVlink Stele
NORMEN & STANDARDS
• CE-Kennzeichnung
• E.V. Ready
• IEC/EN 61851-1 Ed. 3.0
• IEC/EN 62196-1 Ed. 2.0
• IEC/EN 62196-2 Ed. 1.0
• EN 61000-6-2:2019
• EN 61000-6-3:2007 + A1:2011
• IEC 60884-1
• NF-C 61314
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Experten empfehlen die SCHNEIDER ELECTRIC EVB3S22N40FM, wenn eine professionelle und vielseitig vernetzbare 22-kW-Ladelösung für gewerbliche oder halböffentliche Anwendungen gesucht wird. Besonders überzeugend sind die Kombination aus MID-Energiezähler, 6-mA-Gleichfehlerstromerkennung, NFC-/RFID-Zugangskontrolle und umfangreichen Kommunikationsmöglichkeiten einschließlich OCPP und Modbus. Durch die hohe Schutzart IP54, die Schlagfestigkeit IK10 und die zahlreichen Erweiterungsmöglichkeiten eignet sich die EVlink Pro AC besonders für den Aufbau professioneller und skalierbarer Ladeinfrastrukturen.
OPTIONALES ZUBEHÖR
• WiFi-Modul für EVlink Pro AC – Hersteller-Art.-Nr.: EVA1MW
• Modem-Modul für EVlink Pro AC – Hersteller-Art.-Nr.: EVA1MM
• ISO 15118-Kommunikationsmodul – Hersteller-Art.-Nr.: EVA1M8
• Standsäule für 1 Ladestation – Hersteller-Art.-Nr.: EVA1PBS1
• Standsäule für 2 Ladestationen – Hersteller-Art.-Nr.: EVA1PBS2
• Metallic-Kit für Wandmontage, 1 Ladepunkt – Hersteller-Art.-Nr.: EVA1RWKS1
• Metallic-Kit für Bodenmontage, 1 Ladepunkt – Hersteller-Art.-Nr.: EVA1RFKS1
• Metallic-Kit für Bodenmontage, 2 Ladepunkte – Hersteller-Art.-Nr.: EVA1RFKS2
