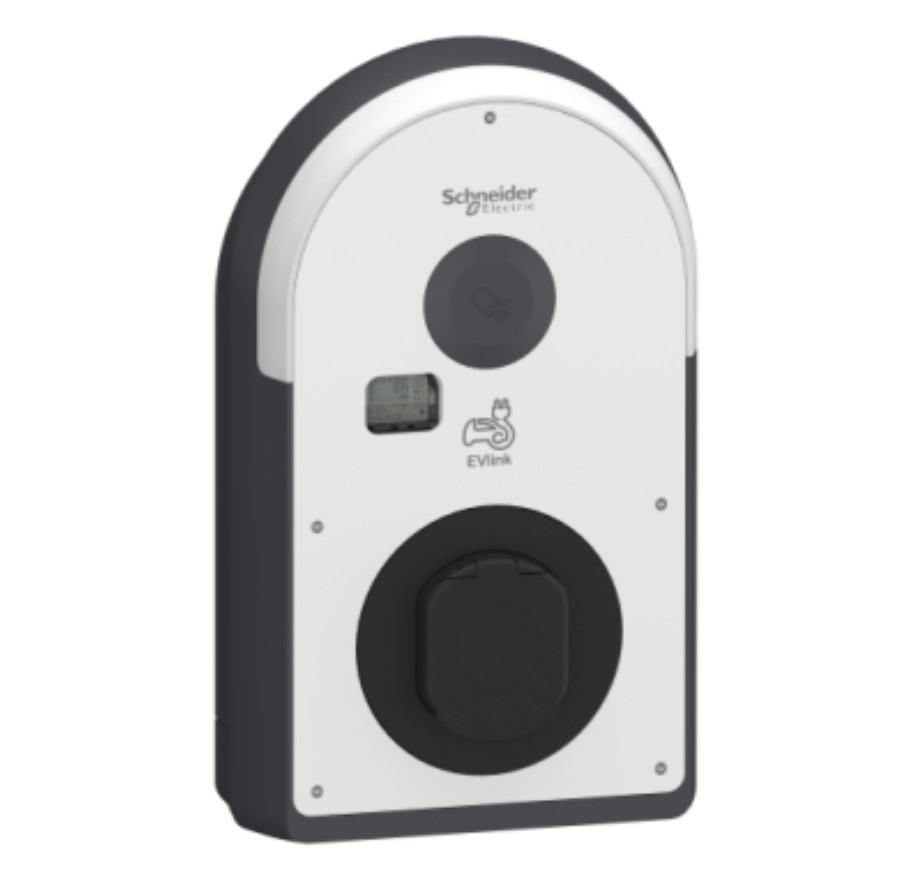

Die Schneider Electric EVlink Pro AC EVB3I22N40MB ist eine professionelle und eichrechtskonforme 22-kW-Wallbox für öffentliche und halböffentliche Ladeinfrastrukturen. Sie kombiniert eine Typ-2-Steckdose mit Shutter, einen integrierten eichrechtskonformen Zähler und einen FI Typ B-EV mit umfangreichen Kommunikations- und Authentifizierungsmöglichkeiten. NFC und RFID ermöglichen die kontrollierte Freigabe des Ladevorgangs, während OCPP 1.6J, Ethernet, Bluetooth und Modbus eine flexible Einbindung in Backend-, Lastmanagement- und Energiemanagementsysteme ermöglichen. Die Wallbox kann optional mit Kommunikationsmodulen für WLAN, 4G und ISO 15118 erweitert werden.
PRODUKTVORTEILE
• Eichrechtskonforme Ausführung für professionelle und öffentliche Ladepunkte
• 22 kW Ladeleistung für dreiphasiges Laden
• Typ-2-Steckdose mit Shutter und versilberten Kontakten
• Integrierter eichrechtskonformer Energiezähler
• FI Typ B-EV im Lieferumfang
• NFC- und RFID-Leser zur Benutzeridentifikation
• Unterstützung verschiedener MIFARE-Technologien
• OCPP 1.6J für die Anbindung an Backend-Systeme
• Ethernet mit zwei RJ45-Anschlüssen
• Bluetooth für die Inbetriebnahme über die eSetup App
• Modbus RTU und Modbus TCP für Gebäude- und Energiemanagement
• Integration in EcoStruxure EV Charging Expert möglich
• Drei digitale Eingänge für externe Steuerfunktionen
• Optional erweiterbar mit 4G, WLAN und ISO 15118
• IP55 für den Einsatz im Innen- und Außenbereich
• IK10 für eine besonders hohe Stoßfestigkeit
• Geeignet für Wandmontage sowie die Montage auf einer separat erhältlichen Stele
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: Schneider Electric
• Baureihe: EVlink Pro AC
• Hersteller-Art.-Nr.: EVB3I22N40MB
• EAN: 3606486392911
• Produktart: Wallbox / Ladestation
• Kurzbezeichnung: EVB3
• Ladepunkte: 1
• Ladeverfahren: Mode 3 gemäß IEC 61851-1
• Ladeleistung: maximal 22 kW
• Nennanschlussleistung: 22 kW
• Ladeleistung: 22 kW bei 32 A
• Ladeart: 3-phasig
• Bemessungsbetriebsspannung: 380–415 V AC, 50/60 Hz
• Zusätzlicher Spannungsbereich: 220–240 V AC, 50/60 Hz
• Polzahl: 3P + N
• Ladeanschluss: 1 x Typ-2-Steckdose
• Steckdosenausführung: Typ 2 mit Shutter
• Kontakte: versilbert
• Eichrechtskonformer Zähler: integriert
• Genauigkeitsklasse des Energiezählers: Klasse 1
• Schutzgerät: FI Typ B-EV
• Installation: Innenraum und Außenbereich
• Montage: Wandmontage oder Bodenmontage über separat erhältliche Stele bzw. Gehäuse
• Kabeleinführung: von unten, oben oder hinten
• Erdungssysteme: TT, TN-S und TN-C-S
• IT-Netz: mit zusätzlichem Trenntransformator möglich
• Aufstellungshöhe: bis 2.000 m ohne Leistungsreduzierung
• Eigenverbrauch: kleiner als 10 W
• Material: UV-behandeltes Polycarbonat
• Oberfläche: Kunststoffgehäuse
• Frontfarbe: Weiß, RAL 9003
• Gehäusefarbe: Dunkelgrau, RAL 7016
• Rückseite: Schwarz, RAL 9005
• Zertifizierungen: CE und EV Ready
• Eichrechtskonform gemäß Mess- und Eichgesetz
AUTHENTIFIZIERUNG
• NFC-Reader: 13,56 MHz
• RFID-Reader: integriert
• RFID-Standard: ISO/IEC 14443 A und B
• RFID-Standard: ISO/IEC 15693
• Unterstützte RFID-Technologien: MIFARE Classic, MIFARE Ultralight und MIFARE Plus
• Unterstützte NFC-Tag-Typen: Typ 1, Typ 2, Typ 4 und Typ 5
• Authentifizierung über RFID/NFC oder freier Zugang möglich
• Geeignet für die kontrollierte Freigabe von Ladepunkten
KOMMUNIKATION & STEUERUNG
• Ethernet: 2 x RJ45
• Bluetooth: integriert
• Modbus RTU: über serielle Schnittstelle
• Modbus TCP: integriert
• OCPP: 1.6J
• OCPP Smart Charging: JSON für OCPP 1.6
• Betriebsmodi: Clusterarchitektur und Inselbetrieb
• Diagnosefunktionen: vorhanden
• Ladestatus: verfügbar
• Lademanagement: verfügbar
• Inbetriebnahme über eSetup App via Bluetooth
• Anbindung an Backend-Systeme über OCPP
• Integration in EcoStruxure EV Charging Expert
• Optionales 4G-Modem
• Optionales WLAN-Modul
• Optionales ISO-15118-Kommunikationsmodul
Die EVlink Pro AC unterstützt Ethernet, Bluetooth, Modbus und OCPP 1.6J. Für die Baureihe sind außerdem integrierte 4G-Module sowie ein ISO-15118-Kommunikationsmodul erhältlich.
DIGITALE EINGÄNGE
• Anzahl der Eingänge: 3
• Eingang 1: vorübergehende Begrenzung der Ladeleistung
• Eingang 2: verzögertes bzw. ausgesetztes Laden
• Eingang 3: Erkennung der Fahrzeuganwesenheit
• Steuerung über externe Kontakte möglich
• Geeignet für die Einbindung in übergeordnete Energie- und Lastmanagementsysteme
SCHUTZ & SICHERHEIT
• Schutzart: IP55
• Stoßfestigkeit: IK10
• Schutzgerät: FI Typ B-EV
• Betriebstemperatur: -30 bis +40 °C
• Lagertemperatur: -40 bis +80 °C
• Relative Luftfeuchtigkeit: 5–95 %
• Überwachung und Diagnose des Ladezustands
• Geeignet für den geschützten Außenbereich und Innenbereich
• Für öffentliche und halböffentliche Ladeinfrastrukturen geeignet
STATUSANZEIGE
• LED-Lichtleiste Grün: Wallbox verfügbar
• LED-Lichtleiste Blau: Ladevorgang aktiv
• LED-Lichtleiste Rot: Fehleranzeige
• Gut sichtbare Statusanzeige für eine schnelle Kontrolle des Ladezustands

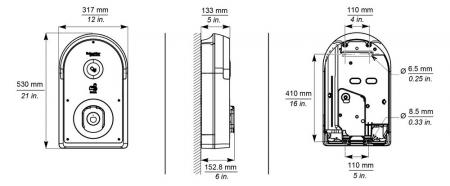

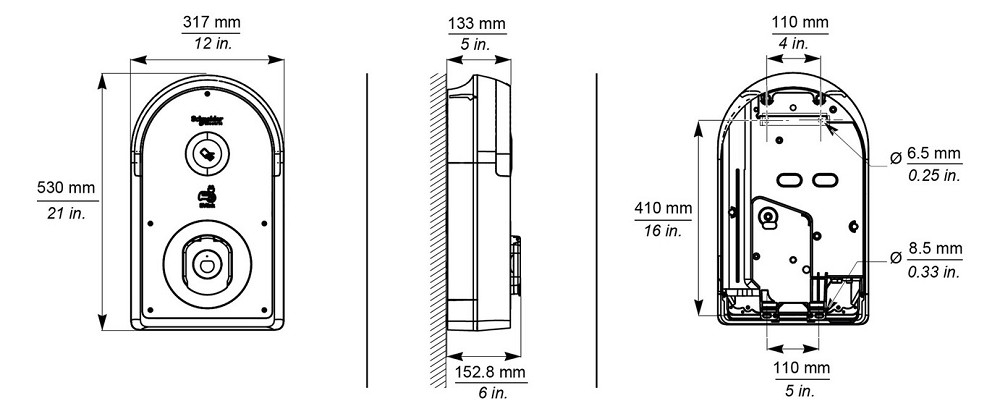

MAẞE
• Breite: 317 mm
• Höhe: 529 mm
• Tiefe: 153 mm
• Abmessungen: 317 x 529 x 153 mm
• Produktgewicht: 7,2 kg
• Aufstellungshöhe: bis 2.000 m ohne Leistungsreduzierung
EINSATZBEREICHE
• Öffentliche Parkplätze
• Halböffentliche Parkplätze
• Parkhäuser
• Tiefgaragen
• Gewerbeimmobilien
• Bürogebäude
• Hotels und Beherbergungsbetriebe
• Unternehmensstandorte
• Fuhrparks
• Professionelle Ladeinfrastrukturen
• Ladepunkte mit eichrechtskonformer Abrechnung
• Ladeinfrastrukturen mit Backend-Anbindung
• Ladepunkte mit RFID- oder NFC-Authentifizierung
• Systeme mit dynamischem Lastmanagement
• Gebäude mit integriertem Energie- und Lademanagement
NORMEN & ZERTIFIZIERUNGEN
• IEC/EN 61851-1, Ausgabe 3
• IEC/EN 62196-1, Ausgabe 2
• IEC/EN 62196-2, Ausgabe 1
• EN 61000-6-2:2019
• EN 61000-6-3:2007 + A1:2011
• IEC 60884-1
• NF C 61314
• ISO 15118
• CE
• EV Ready
• Eichrechtskonforme Ausführung gemäß Mess- und Eichgesetz
OPTIONALES ZUBEHÖR
• WLAN-Modul – Hersteller-Art.-Nr.: EVA1MW
• 4G-Modem für EVlink Pro AC – Hersteller-Art.-Nr.: EVA1MS
• 4G-Modem für EVlink Pro AC Metal – Hersteller-Art.-Nr.: EVA1MM
• ISO-15118-Kommunikationsmodul – Hersteller-Art.-Nr.: EVA1M8
• RFID-Badge-Set mit 10 Karten – Hersteller-Art.-Nr.: EVP1BNS
• Stele für 1 EVlink Pro AC – Hersteller-Art.-Nr.: EVA1PBS1
• Stele für 2 EVlink Pro AC – Hersteller-Art.-Nr.: EVA1PBS2
• Erweiterungsplatte für Stele auf 2 Ladepunkte – Hersteller-Art.-Nr.: EVA1PCS2
• Permanenter Kabelhalter – Hersteller-Art.-Nr.: EVA1PLS1
• EVlink Prüf- und Simulationsadapter – Hersteller-Art.-Nr.: EVA1SADS
Die genannten Zubehörkomponenten werden in den Unterlagen zur EVlink Pro AC von Schneider Electric aufgeführt. Insbesondere die 4G-Module EVA1MS und EVA1MM, das ISO-15118-Modul EVA1M8 sowie die Stelen EVA1PBS1 und EVA1PBS2 sind als Zubehör für die Baureihe vorgesehen.
BEWERTUNG
Unsere Experten empfehlen die Schneider Electric EVlink Pro AC EVB3I22N40MB für anspruchsvolle Ladeinfrastrukturen, bei denen neben einer hohen Ladeleistung vor allem Eichrechtskonformität, Sicherheit und eine professionelle Systemintegration gefragt sind.
Mit 22 kW Ladeleistung, Typ-2-Steckdose, integriertem eichrechtskonformem Zähler und FI Typ B-EV bietet die Wallbox eine umfangreiche Ausstattung für öffentliche und halböffentliche Ladepunkte. Die Kombination aus NFC/RFID-Authentifizierung, OCPP 1.6J, Ethernet, Bluetooth und Modbus ermöglicht eine flexible Einbindung in bestehende Lade-, Gebäude- und Energiemanagementsysteme.
Besonders interessant ist die modulare Erweiterbarkeit: Über optionale Kommunikationsmodule kann die EVlink Pro AC unter anderem um 4G-, WLAN- und ISO-15118-Funktionen ergänzt werden. Damit eignet sich die Wallbox nicht nur für einzelne professionelle Ladepunkte, sondern auch für skalierbare Ladeinfrastrukturen mit zentralem Last- und Energiemanagement
