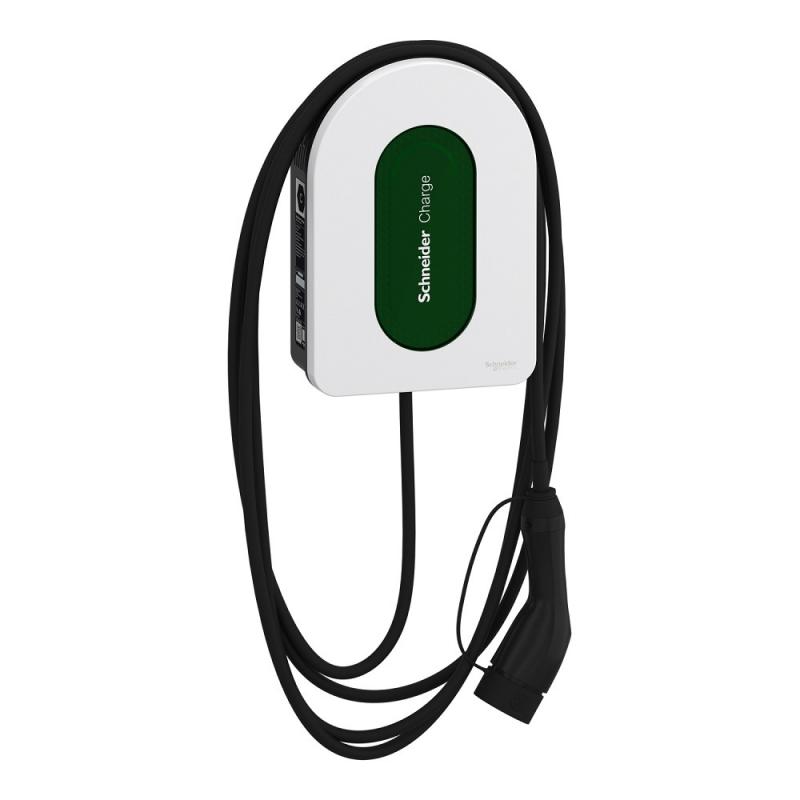

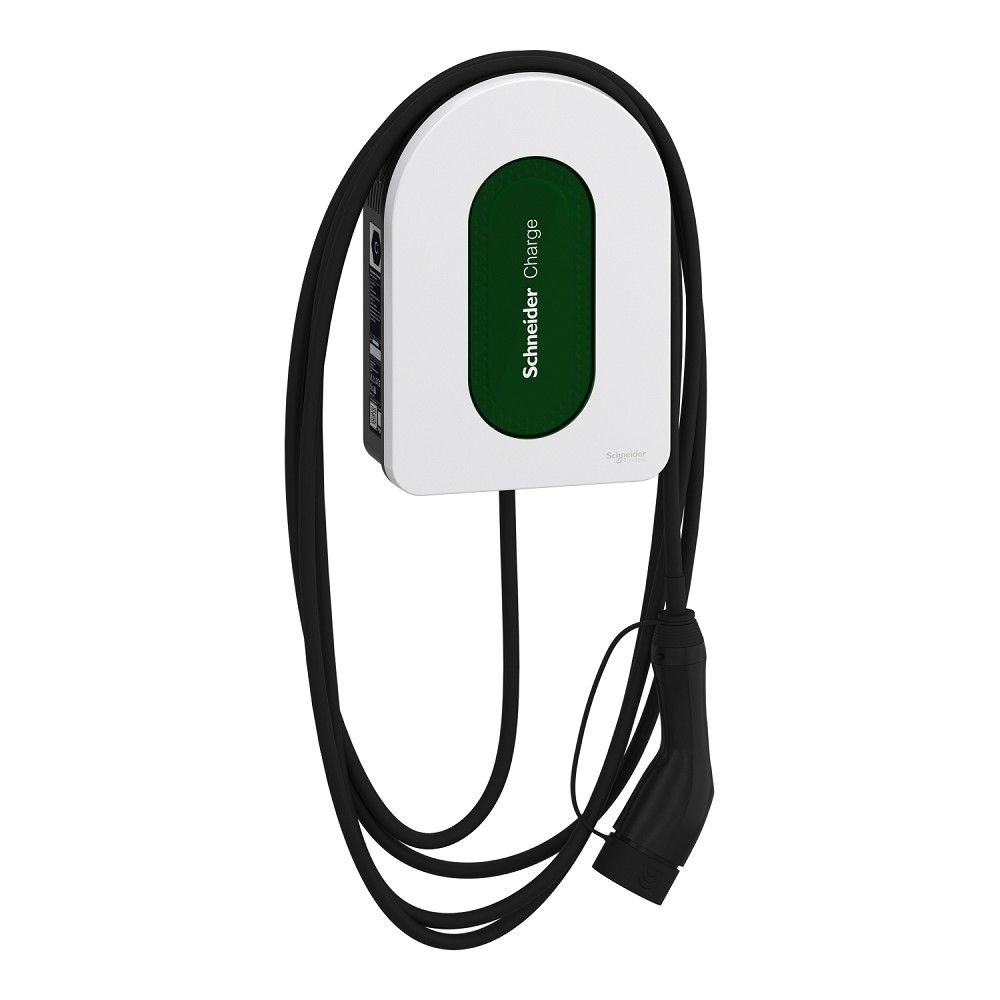

Die Schneider Charge EVH5A11N2C7 ist eine moderne 11-kW-Wallbox für komfortables und vernetztes Laden von Elektrofahrzeugen. Das fest angeschlossene 7 m lange Typ-2-Ladekabel bietet viel Flexibilität beim Anschließen und macht ein separates Ladekabel überflüssig.
Mit WLAN, Ethernet und App-Anbindung lässt sich die Wallbox in ein vernetztes Zuhause integrieren. Besonders interessant ist die Kombination mit einem Energiemanagementsystem und einer Photovoltaikanlage.
Produktvorteile
- Bis zu 11 kW Ladeleistung
- 3-phasiges Laden mit bis zu 16 A
- Fest angeschlossenes 7 m Typ-2-Ladekabel
- WLAN / WiFi
- Ethernet / LAN
- Steuerung und Überwachung per App
- Integration in das Schneider Electric Wiser-System
- OCPP 1.6
- Dynamisches Energiemanagement
- PV-orientiertes Laden in Verbindung mit geeigneter Systemtechnik
- Integrierte 6-mA-DC-Fehlerstromerkennung
- Für Innen- und Außenbereiche geeignet
- Schutzart IP55
- Stoßfestigkeit IK10
- Robustes Gehäuse
- Praktische Lösung für private und gewerbliche Ladepunkte
Ladeleistung
Die Schneider Charge liefert bis zu 11 kW Ladeleistung bei dreiphasigem Betrieb und 16 A.
Damit eignet sie sich besonders für das regelmäßige Laden zu Hause. Die tatsächliche Ladeleistung hängt selbstverständlich auch vom Elektrofahrzeug, dessen integriertem AC-Lader sowie von der vorhandenen Elektroinstallation ab.
Typ-2-Ladekabel
Das 7 m lange Typ-2-Ladekabel ist fest mit der Wallbox verbunden.
Das ist besonders praktisch, wenn der Abstand zwischen Wallbox und Ladeanschluss des Fahrzeugs etwas größer ist. Ein separates Mode-3-Ladekabel muss nicht zusätzlich mitgeführt werden.
Smart / WLAN / WiFi
Die Schneider Charge ist eine smarte und vernetzte Wallbox.
- WLAN / WiFi: Ja
- Ethernet / LAN: Ja
- App-Steuerung: Ja
- Wiser: Ja
- OCPP: 1.6
- Smart-Home-Anbindung: Ja
- Bluetooth: Nein, nicht als zentrale Kommunikationsschnittstelle angegeben
- Zigbee: Nein
- Matter: Nein
Die Netzwerkverbindung ermöglicht die Einbindung in digitale Lade- und Energiemanagementlösungen. Die Wallbox kann sowohl per WLAN als auch über Ethernet mit dem Netzwerk verbunden werden.
Wiser App
Die Wallbox ist für die Integration in das Schneider Electric Wiser-Ökosystem ausgelegt.
Dadurch lässt sich das Ladegerät mit weiteren Komponenten eines intelligenten Energiesystems verbinden. Ladeinformationen und Funktionen können komfortabel über die entsprechende App verwaltet werden.
PV-Überschussladen
In Verbindung mit einem geeigneten Energiemanagementsystem kann die Schneider Charge auf die aktuelle Energieverfügbarkeit abgestimmt werden.
Das ist besonders interessant für Haushalte mit Photovoltaikanlage. Überschüssiger Solarstrom kann dadurch gezielter für das Laden des Elektrofahrzeugs genutzt werden.
Für die dynamische Leistungsregelung kann der optionale Schneider Charge Peak Controller EVA2HPC3 eingesetzt werden.
Energiemanagement
Die Wallbox unterstützt die Einbindung in ein dynamisches Energiemanagement.
So kann die Ladeleistung beispielsweise an den aktuellen Stromverbrauch des Gebäudes angepasst werden. Das hilft dabei, die verfügbare Anschlussleistung besser auszunutzen und eine unnötige Belastung des Hausanschlusses zu vermeiden.
Die Kommunikation mit kompatiblen Systemen kann unter anderem über OCPP 1.6 erfolgen.
6-mA-DC-Fehlerstromerkennung
Die Schneider Charge verfügt über eine integrierte Erkennung von Gleichfehlerströmen ab 6 mA.
Dadurch kann das Schutzkonzept der Elektroinstallation entsprechend ausgelegt werden. Welcher Fehlerstromschutzschalter tatsächlich erforderlich ist, muss von der Elektrofachkraft anhand der gesamten Installation festgelegt werden.
Innen- und Außenbereich
Mit IP55 und IK10 ist die Wallbox sowohl für Innenräume als auch für geschützte Außenbereiche geeignet.
Damit kann sie beispielsweise an einer Hauswand, in einer Garage, an einem Carport oder auf einem Firmenparkplatz eingesetzt werden.
Technische Daten
- Hersteller: Schneider Electric
- Produktserie: Schneider Charge
- Modell: EVH5A11N2C7
- EAN: 3606486961148
- Ladeleistung: 11 kW
- Nennstrom: 16 A
- Netzanschluss: 3-phasig
- Netzspannung: 400 V AC
- Netzfrequenz: 50–60 Hz
- Ladepunkte: 1
- Fahrzeuganschluss: Typ 2
- Ladekabel: fest angeschlossen
- Kabellänge: 7 m
- WLAN / WiFi: Ja
- Ethernet / LAN: Ja
- OCPP: 1.6
- Wiser: Ja
- App-Steuerung: Ja
- Dynamisches Energiemanagement: Ja
- 6-mA-DC-Fehlerstromerkennung: Ja
- Schutzart: IP55
- Stoßfestigkeit: IK10
- Montage: Wandmontage
- Einsatzbereich: Innen und Außen
Abmessungen und Gewicht
- Höhe: 352 mm
- Breite: 244 mm
- Tiefe: 117 mm
- Gewicht: ca. 5,1 kg
Smart-Home-Kompatibilität
Die Schneider Charge eignet sich besonders für Nutzer, die ihre Wallbox nicht isoliert betreiben möchten, sondern eine Verbindung mit einem intelligenten Energiehaushalt wünschen.
Interessant sind insbesondere:
- WLAN
- LAN
- Wiser
- App-Steuerung
- OCPP 1.6
- Dynamisches Energiemanagement
- PV-orientiertes Laden
- optionaler Peak Controller
Matter wird für dieses Modell nicht angegeben. Auch Zigbee ist keine ausgewiesene Kommunikationsschnittstelle der Wallbox.
Passendes Zubehör
Schneider Charge Peak Controller EVA2HPC3
Der optionale Peak Controller ermöglicht eine dynamische Anpassung der Ladeleistung und kann für ein intelligenteres Energiemanagement eingesetzt werden.
Montage und Installation

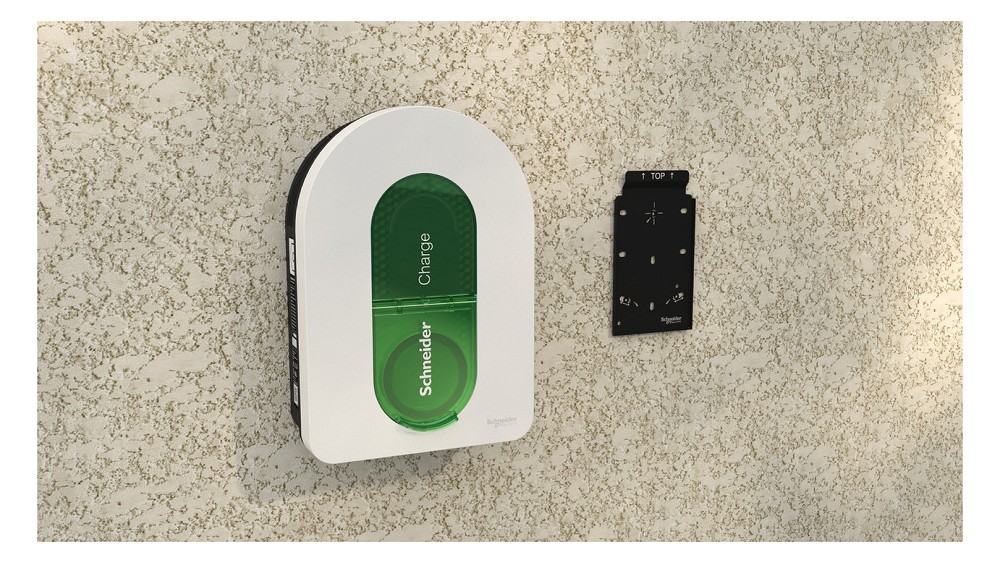

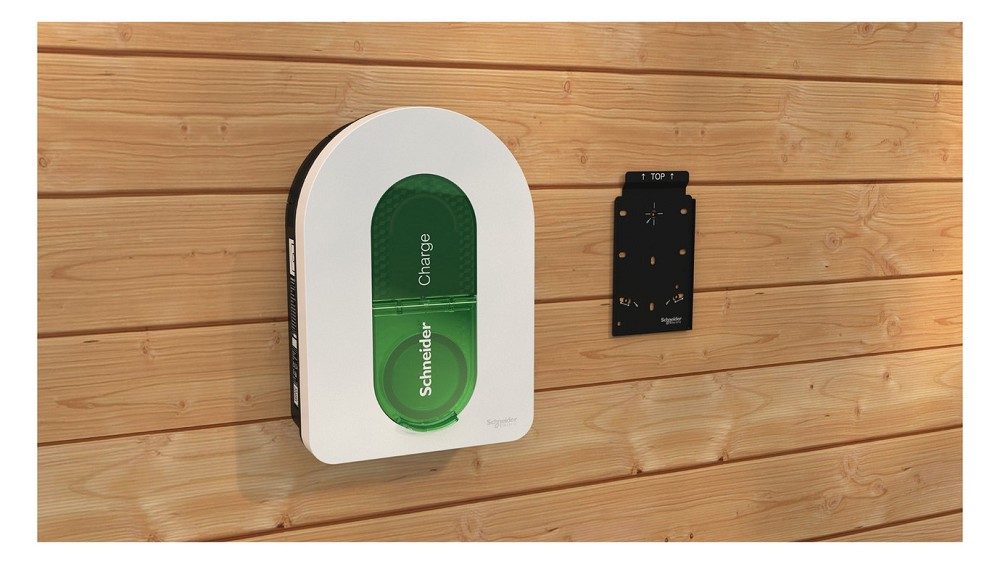

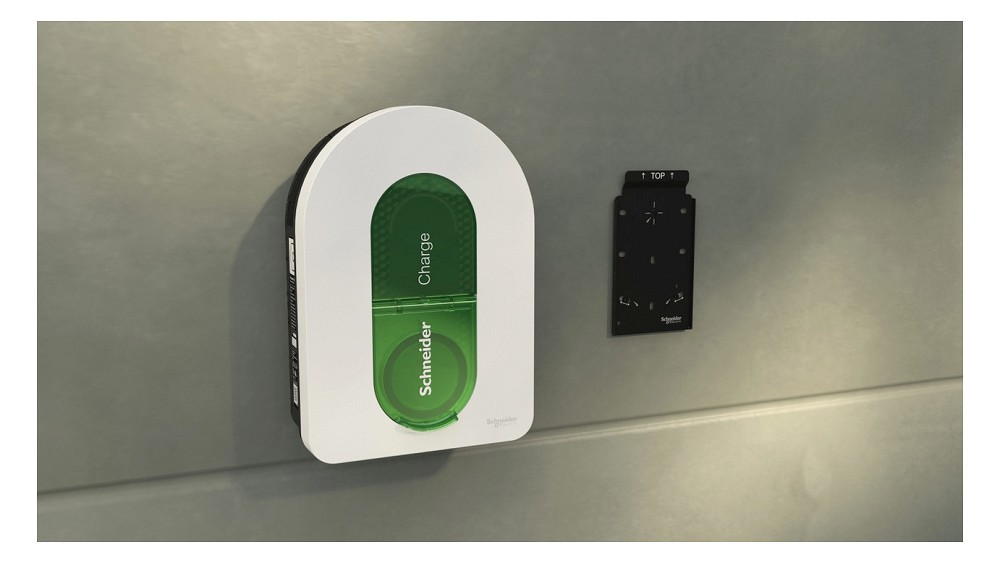

Die Schneider Charge wird an der Wand montiert und kann sowohl im Innen- als auch im Außenbereich eingesetzt werden.
Durch das fest angeschlossene 7-m-Kabel ist die Wallbox besonders komfortabel für Stellplätze geeignet, bei denen das Fahrzeug nicht immer unmittelbar vor der Wallbox steht.
Der elektrische Anschluss und die Inbetriebnahme müssen durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Dabei sind die Vorgaben des Netzbetreibers sowie die Anforderungen an die Absicherung und den Fehlerstromschutz zu berücksichtigen.
Sicherheitshinweise
- Installation ausschließlich durch qualifiziertes Fachpersonal.
- Vorgaben des Netzbetreibers beachten.
- Vor Arbeiten an der Wallbox die Stromversorgung abschalten.
- Schutz- und Fehlerstromkonzept der gesamten Installation berücksichtigen.
- Geeigneten Montageort für den Außenbereich auswählen.
- Ladekabel nicht überfahren oder stark knicken.
- Wallbox nicht eigenständig öffnen oder verändern.
- Nur für geeignete Elektrofahrzeuge und bestimmungsgemäße Ladeanwendungen verwenden.
Unser Fazit
Die Schneider Charge EVH5A11N2C7 mit EAN 3606486961148 ist eine vielseitige 11-kW-Smart-Wallbox für moderne Ladeinstallationen.
Das 7 m lange fest angeschlossene Typ-2-Kabel, WLAN, LAN, Wiser-App-Anbindung und OCPP machen sie zu einer interessanten Lösung für vernetztes Laden. Besonders für Haushalte mit Photovoltaikanlage bietet die Möglichkeit zur Einbindung in ein dynamisches Energiemanagement einen praktischen Mehrwert.
Wer eine Wallbox sucht, die sich nicht nur zum Laden, sondern auch als Bestandteil eines intelligenten Energie- und Smart-Home-Systems einsetzen lässt, bekommt mit der Schneider Charge eine entsprechend ausgestattete Lösung.
