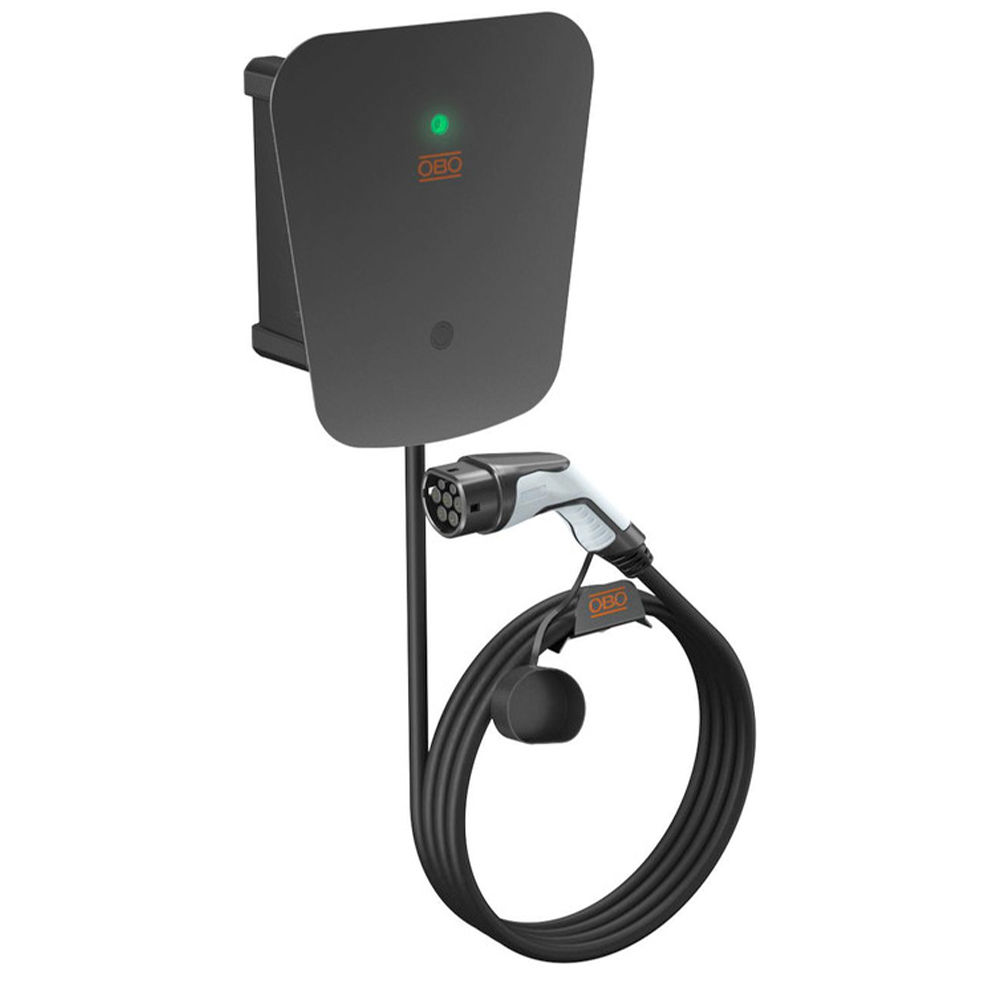

OBO Bettermann Ion Wallbox Basic
Die OBO Bettermann Ion Wallbox Basic ist eine robuste und vielseitig einsetzbare AC-Ladestation für Elektrofahrzeuge im privaten Bereich. Die Wallbox ist für einen einzelnen Ladepunkt ausgelegt und eignet sich zur festen Wandmontage im Innenbereich sowie im geschützten Außenbereich. Mit einer maximalen Ladeleistung von 22 kW und dem fest angeschlossenen 5 m langen Typ-2-Ladekabel ermöglicht sie komfortables und schnelles Laden von Elektrofahrzeugen.
Die Ladestation unterstützt ein-, zwei- und dreiphasiges Laden und ist für TN- und TT-Netze geeignet. Die Ladeleistung kann auf einen festen Wert begrenzt werden. Ab Werk ist die Wallbox auf 11 kW eingestellt, kann jedoch je nach Installation und Fahrzeug bis maximal 22 kW betrieben werden. Dadurch lässt sich die Ladeleistung an die vorhandene Elektroinstallation und die gewünschte Anwendung anpassen.
Ein besonderes Merkmal der Ion Wallbox Basic ist die integrierte Modbus-RTU-Schnittstelle über RS-485. Damit kann die Wallbox mit externen Steuerungen kommunizieren und beispielsweise in dynamische Lastmanagementsysteme oder PV-Überschuss-Lösungen eingebunden werden. Unterstützt werden unter anderem Anwendungen mit ASKI, Smart1Solutions, Loxone und Comexio. Auch eine digitale Authentifizierung über eine externe Web- oder App-Steuerung ist möglich.
Für PV-Anlagen steht zusätzlich ein potentialfreier Freigabekontakt zur Verfügung. Damit kann beispielsweise die Freigabe des Ladevorgangs über eine Photovoltaikanlage oder einen Rundsteuerempfänger erfolgen. So lässt sich die Wallbox in moderne Energiemanagementkonzepte integrieren und für PV-optimiertes Laden nutzen.
Die Sicherheit wird durch eine integrierte Temperaturüberwachung und eine DC-Fehlerstromüberwachung unterstützt. Die Statusanzeige erfolgt über LEDs. Die Wallbox wird anschlussfertig vorverdrahtet geliefert und verfügt über flexible Einspeisemöglichkeiten von oben oder unten. Das schwarze Polycarbonat-Gehäuse mit Edelstahl-Designelementen verbindet eine robuste Ausführung mit einem hochwertigen Erscheinungsbild.
Mit Schutzart IP66 und Stoßfestigkeit IK08 ist die Ion Wallbox Basic besonders widerstandsfähig gegen Staub, Wasser und mechanische Beanspruchung. Für den geschützten Außenbereich kann zusätzlich ein passendes Wetterschutzdach eingesetzt werden.
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: OBO Bettermann
• Produktbezeichnung: Ion Wallbox Basic
• Typ: WB AC BL
• Hersteller-Art.-Nr.: 6570020
• EAN: 4012197274160
• Produkttyp: Wallbox / AC-Ladestation
• Anzahl der Ladepunkte: 1
• Ausführung: 3-phasig
• Ladeart: AC
• Lademodus: Mode 3
• Norm: IEC 61851-1
• Max. Ladeleistung: 22 kW
• Nennanschlussleistung: 22 kW
• Max. Leistung pro Ladepunkt: 22 kW
• Ladekupplung: Typ 2
• Ladekabel: fest angeschlossen
• Länge des Ladekabels: 5 m
• Typ-2-Ladestecker: vorhanden
• Kabelhalterung: inklusive
• Anzahl der Typ-2-Ladekupplungen: 1
• Typ-2-Ladesteckdose: nicht vorhanden
• SCHUKO-Steckdosen: 0
• CEE-Steckdosen: 0
• Hausanschlusskasten: nein
• Montageart: Wandmontage
• Einsatzbereich: Innenbereich und geschützter Außenbereich
ELEKTRISCHE AUSSTATTUNG
• Ein-, zwei- und dreiphasiges Laden möglich
• Geeignet für TN-Netze
• Geeignet für TT-Netze
• Ladeleistung auf festen Wert begrenzbar
• Werkseinstellung: 11 kW
• Maximale Ladeleistung: 22 kW
• Temperaturüberwachung integriert
• DC-Fehlerstromüberwachung integriert
• Leistungsschutzschalter: nicht integriert
• FI-Schalter Typ A: nicht integriert
• FI-Schalter Typ B: nicht integriert
• Überspannungsschutz: nicht integriert
• Energiezähler: nicht integriert
• Anschlussfertig vorverdrahtet
KOMMUNIKATION UND LASTMANAGEMENT
• Kommunikationsschnittstelle: vorhanden
• Schnittstelle: RS-485
• Protokoll: Modbus RTU
• Bidirektionale Kommunikation möglich
• Ansteuerung über Modbus RTU
• Unterstützung für dynamisches Lastmanagement
• Unterstützung für dynamisches PV-optimiertes Laden
• Digitale Authentifizierung über externe Steuerung möglich
• Integration in externe Steuerungssysteme möglich
• Kompatibel mit entsprechenden Lösungen von ASKI
• Kompatibel mit Smart1Solutions
• Kompatibel mit Loxone
• Kompatibel mit Comexio
PV- UND ENERGIEMANAGEMENT
Die Ion Wallbox Basic kann über den potentialfreien Freigabekontakt in Energiemanagementsysteme eingebunden werden. Dadurch ist beispielsweise eine Ladefreigabe über eine Photovoltaikanlage oder einen Rundsteuerempfänger möglich. In Verbindung mit einer geeigneten externen Steuerung kann die Wallbox für dynamisches Lastmanagement und PV-optimiertes Laden eingesetzt werden.
• Potentialfreier Freigabekontakt vorhanden
• Ansteuerung beispielsweise über PV-Anlage möglich
• Geeignet für Rundsteuerempfänger
• PV-optimiertes Laden über externe Steuerung möglich
• Dynamisches Lastmanagement über Modbus RTU möglich
• Bidirektionelle Kommunikation über RS-485
SICHERHEIT
• Integrierte Temperaturüberwachung
• Integrierte DC-Fehlerstromüberwachung
• Schutzart IP66
• Stoßfestigkeit IK08
• Geeignet für TN- und TT-Netze
• Statusanzeige über LED
• Überspannungsschutz nicht integriert
• FI Typ A nicht integriert
• FI Typ B nicht integriert
• Leistungsschutzschalter nicht integriert
GEHÄUSE UND AUSFÜHRUNG
• Gehäusematerial: Polycarbonat
• Oberfläche: lackiert
• Farbe: Schwarz
• Designelemente: Edelstahl
• Schutzart: IP66
• Schutzgrad: IK08
• Robuste Ausführung für anspruchsvolle Einsatzbedingungen

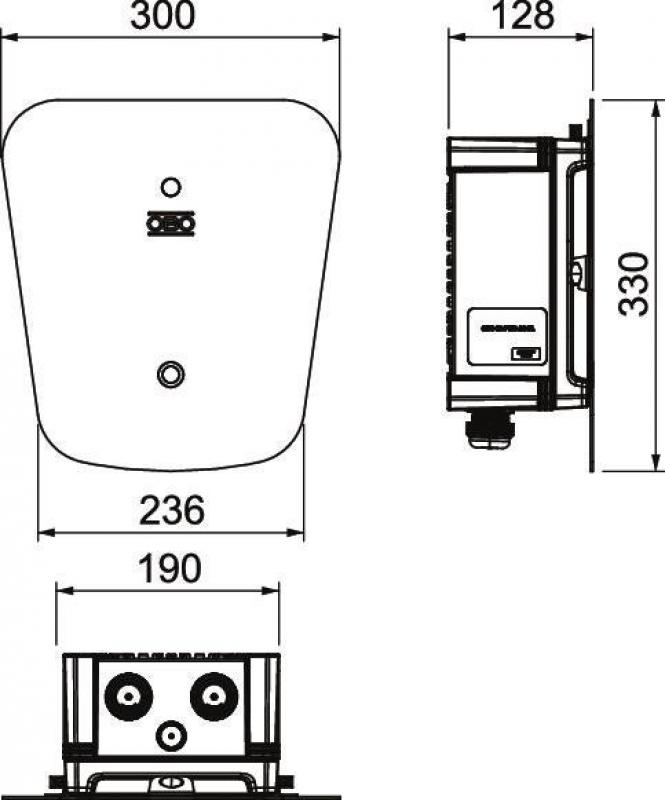

MAẞE
• Breite: 300 mm
• Höhe: 330 mm
• Tiefe: 127 mm
• Abmessungen: 330 x 300 x 127 mm
EINSATZBEREICHE
• Private Einfamilienhäuser
• Private Stellplätze
• Garagen
• Carports
• Tiefgaragen
• Überdachte Stellplätze
• Geschützte Außenbereiche
• PV-Überschussladen
• Private Ladeinfrastruktur
• Ladepunkte mit dynamischem Lastmanagement
• Energiemanagementsysteme
• Anwendungen mit externer Gebäudeautomation
MONTAGE UND ANSCHLUSS
Die Ion Wallbox Basic ist für die ortsfeste Wandmontage vorgesehen. Die Einspeisung kann je nach Installationssituation von oben oder unten erfolgen. Durch die anschlussfertige Vorverdrahtung wird die Installation vereinfacht. Die konkrete elektrische Absicherung und Dimensionierung der Zuleitung muss entsprechend den örtlichen Installationsbedingungen und den Herstellerangaben erfolgen.
OPTIONALES ZUBEHÖR
• Wetterschutzdach für Ion Wallbox Basic/Key – Hersteller-Art.-Nr.: 6570105
Das Wetterschutzdach eignet sich insbesondere für Installationen der Ion Wallbox Basic im geschützten Außenbereich und bietet zusätzlichen Schutz vor Witterungseinflüssen.
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die OBO Bettermann Ion Wallbox Basic für private Ladeanwendungen, bei denen eine robuste 22-kW-Wallbox mit fest angeschlagenem Typ-2-Kabel und flexiblen Steuerungsmöglichkeiten gesucht wird. Besonders interessant ist die integrierte Modbus-RTU-Schnittstelle, über die sich dynamisches Lastmanagement und PV-optimiertes Laden mit geeigneten externen Systemen realisieren lassen. Durch IP66, IK08, Temperatur- und DC-Fehlerstromüberwachung sowie die hochwertige Ausführung ist die Ion Wallbox Basic eine vielseitige Lösung für moderne private Ladeinfrastruktur.
