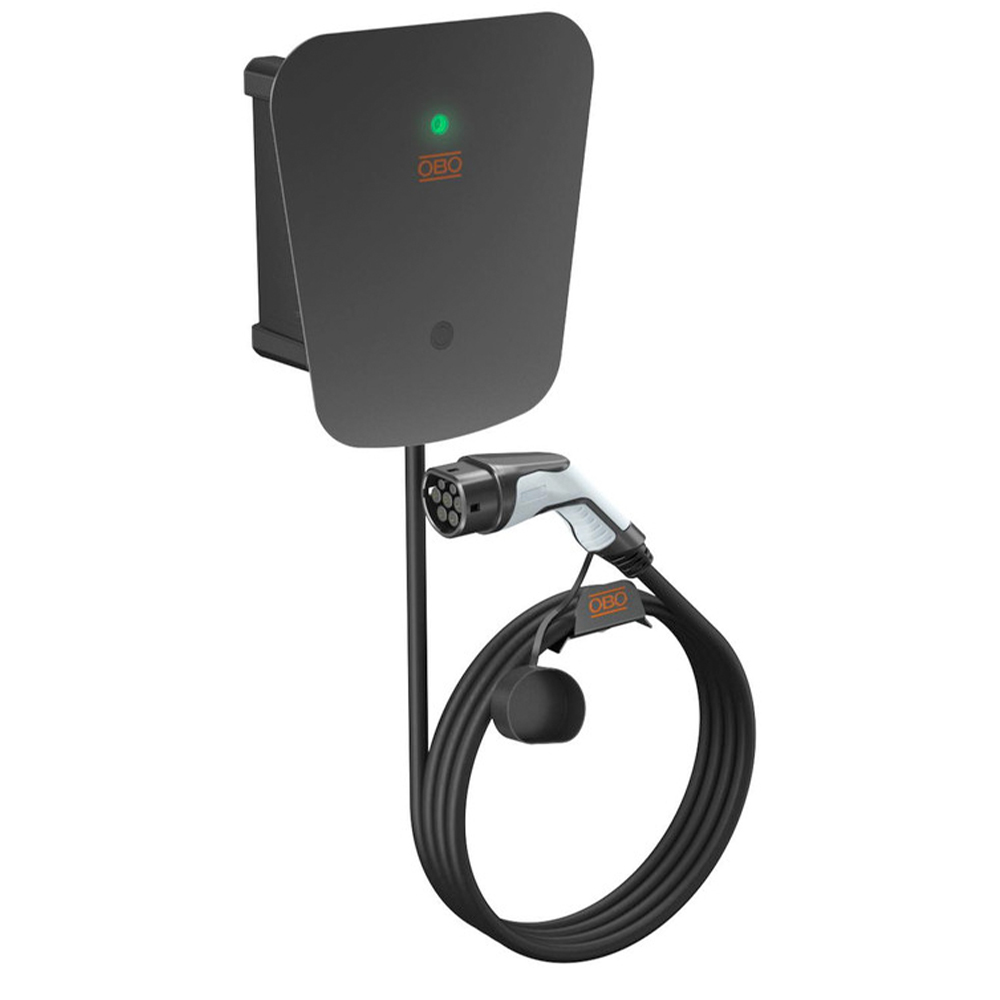

Die OBO Bettermann Ion Wallbox Basic Key ist eine leistungsstarke 22-kW-Ladestation für Elektrofahrzeuge im privaten Bereich. Die dreiphasige Wallbox ist als einzelner Ladepunkt ausgeführt und für die ortsfeste Wandmontage im Innenbereich sowie in geschützten Außenbereichen vorgesehen. Das fest angeschlossene 5 m lange Typ-2-Ladekabel ermöglicht eine komfortable Verbindung mit dem Elektrofahrzeug.
Die Wallbox unterstützt ein-, zwei- und dreiphasiges Laden und ist für TN- und TT-Netze geeignet. Die maximale Ladeleistung beträgt 22 kW. Gleichzeitig kann die Ladeleistung auf einen festen Wert begrenzt werden. Die Werkseinstellung liegt bei 11 kW, sodass die Wallbox bereits mit einer für viele private Installationen geeigneten Leistungsbegrenzung ausgeliefert wird.
Eine Besonderheit dieser Ausführung ist der integrierte Schlüsselschalter zur Autorisierung. Dadurch kann der Ladevorgang gezielt über eine physische Schlüsselbedienung freigegeben werden. Die Basic Key eignet sich damit insbesondere für private Ladepunkte, bei denen eine einfache und direkte Zugangskontrolle gewünscht ist.
Für die Einbindung in moderne Energiemanagementsysteme verfügt die Ion Wallbox Basic Key über eine RS-485-Kommunikationsschnittstelle mit Modbus-RTU-Protokoll. Die bidirektionale Kommunikation ermöglicht die Anbindung an externe Steuerungen und unterstützt Anwendungen wie dynamisches Lastmanagement und PV-optimiertes Laden. Als mögliche externe Steuerungen werden unter anderem ASKI, Smart1Solutions, Loxone und Comexio unterstützt.
Zusätzlich steht ein potentialfreier Freigabekontakt zur Verfügung. Dieser kann beispielsweise für eine Photovoltaikanlage oder einen Rundsteuerempfänger genutzt werden. Dadurch lässt sich die Ladefreigabe gezielt über ein externes Energiemanagement oder eine entsprechende Steuerung beeinflussen.
Die integrierte Temperaturüberwachung und DC-Fehlerstromüberwachung erhöhen die Betriebssicherheit. Über die LED-Anzeige werden Statusinformationen zum Betriebszustand der Wallbox ausgegeben. Die Station wird bereits vorverdrahtet und anschlussfertig geliefert.
Das robuste Polycarbonat-Gehäuse ist schwarz lackiert und mit Edelstahl-Designelementen ausgestattet. Mit IP66 und IK08 ist die Ion Wallbox Basic Key gegen Staub, Wasser und mechanische Einwirkungen besonders gut geschützt. Die Einspeisung kann je nach baulichen Gegebenheiten von oben oder unten erfolgen.
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: OBO Bettermann
• Produktreihe: Ion
• Ausführung: Ion Wallbox Basic Key
• Typ: WB AC BL KS
• Produkttyp: Wallbox / Ladestation
• Ladeart: AC
• Lademodus: Mode 3
• Norm: IEC 61851-1
• Ausführung: 3-phasig
• Anzahl der Ladepunkte: 1
• Nennanschlussleistung: 22 kW
• Maximale Leistung pro Ladepunkt: 22 kW
• Ladeanschluss: Typ 2
• Anzahl der Typ-2-Ladekupplungen: 1
• Ladekabel: fest angeschlossen
• Ladekabellänge: 5 m
• Typ-2-Ladestecker: inklusive
• Kabelhalterung: inklusive
• Anschlussfertig vorverdrahtet: ja
• Schlüsselschalter zur Autorisierung: ja
• Statusanzeige: LED
LADELEISTUNG
• Maximale Ladeleistung: 22 kW
• Ladeleistung werkseitig: 11 kW
• Ladeleistung auf festen Wert begrenzbar: ja
• Einphasiges Laden: möglich
• Zweiphasiges Laden: möglich
• Dreiphasiges Laden: möglich
• Geeignet für private Ladeanwendungen
• Geeignet für TN-Netze
• Geeignet für TT-Netze
KOMMUNIKATION UND STEUERUNG
• Kommunikationsschnittstelle: ja
• Schnittstelle: RS-485
• Kommunikationsprotokoll: Modbus RTU
• Bidirektionale Kommunikation: ja
• Ansteuerung über Modbus RTU: ja
• Dynamisches Lastmanagement: über externe Steuerung möglich
• Dynamisches PV-optimiertes Laden: über externe Steuerung möglich
• Digitale Authentifizierung: über externe Web-/App-Steuerung möglich
• Unterstützte externe Steuerungen: ASKI, Smart1Solutions, Loxone, Comexio
• IFTTT-Unterstützung: nein
AUTORISIERUNG
• Schlüsselschalter zur Autorisierung: integriert
• Manuelle Freigabe über Schlüssel möglich
• Geeignet für Ladepunkte mit kontrolliertem Benutzerzugang
• Zusätzliche digitale Authentifizierung über externe Steuerung möglich
PV- UND ENERGIEMANAGEMENT
• Potentialfreier Freigabekontakt: vorhanden
• Nutzung mit PV-Anlagen: möglich
• Nutzung mit Rundsteuerempfänger: möglich
• Dynamisches Lastmanagement: über Modbus RTU möglich
• PV-optimiertes Laden: über externe Steuerung möglich
• Bidirektionelle Kommunikation zur externen Steuerung
SICHERHEIT
• Integrierte Temperaturüberwachung: ja
• DC-Fehlerstromüberwachung: ja
• Schutzart: IP66
• Stoßfestigkeit: IK08
• Überspannungsschutz: nein
• Leistungsschutzschalter integriert: nein
• Energiezähler integriert: nein
• Hausanschlusskasten: nein
GEHÄUSE UND MATERIAL
• Gehäusematerial: Polycarbonat
• Oberfläche: lackiert
• Farbe: Schwarz
• Edelstahl-Designelemente: vorhanden
• Schutzart: IP66
• Schutzgrad: IK08

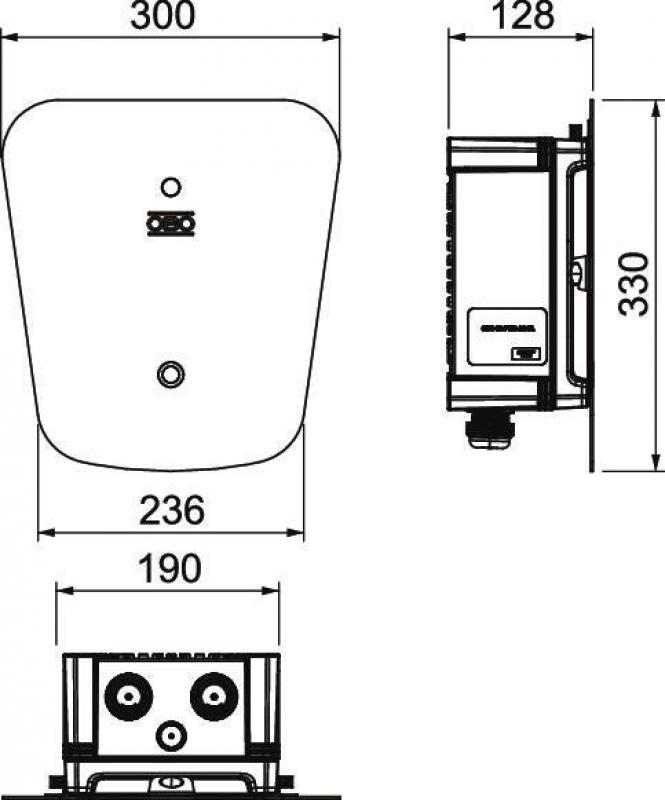

MAẞE
• Breite: 300 mm
• Höhe: 330 mm
• Tiefe: 127 mm
• Abmessungen: 330 x 300 x 127 mm
EINSATZBEREICHE
• Private Einfamilienhäuser
• Private Stellplätze
• Garagen
• Carports
• Überdachte Stellplätze
• Geschützte Außenbereiche
• Private PV-Ladeanlagen
• Ladepunkte mit Zugangskontrolle
• Private Ladeinfrastruktur
• Ladepunkte mit externem Lastmanagement
• Anwendungen mit Gebäudeautomation
MONTAGE UND ANSCHLUSS
Die OBO Ion Wallbox Basic Key ist für die ortsfeste Wandmontage vorgesehen. Die Einspeisung kann von oben oder unten erfolgen. Durch die vorverdrahtete und anschlussfertige Ausführung wird die Installation vereinfacht. Für die konkrete elektrische Absicherung, Leitungsdimensionierung und Inbetriebnahme sind die geltenden Installationsvorschriften sowie die Herstellerangaben zu beachten.
CO₂-FUSSABDRUCK
• Produkt-CO₂-Fußabdruck Cradle-to-Gate: 15,9678 kg CO₂e pro Stück
• Deklarierte Einheit: 1 Stück
• Erfassungsdatum des CO₂-Wertes: 14.05.2025
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die OBO Bettermann Ion Wallbox Basic Key für private Ladepunkte, bei denen neben einer hohen Ladeleistung eine einfache und zuverlässige Zugangskontrolle gewünscht wird. Der integrierte Schlüsselschalter, die 22-kW-Ladeleistung, das 5 m lange Typ-2-Ladekabel und die Modbus-RTU-Schnittstelle machen die Wallbox vielseitig einsetzbar. Besonders für private PV-Anlagen und Energiemanagementlösungen bietet die Kombination aus potentialfreiem Freigabekontakt, externer Steuerbarkeit und robuster IP66-Ausführung interessante Möglichkeiten.
