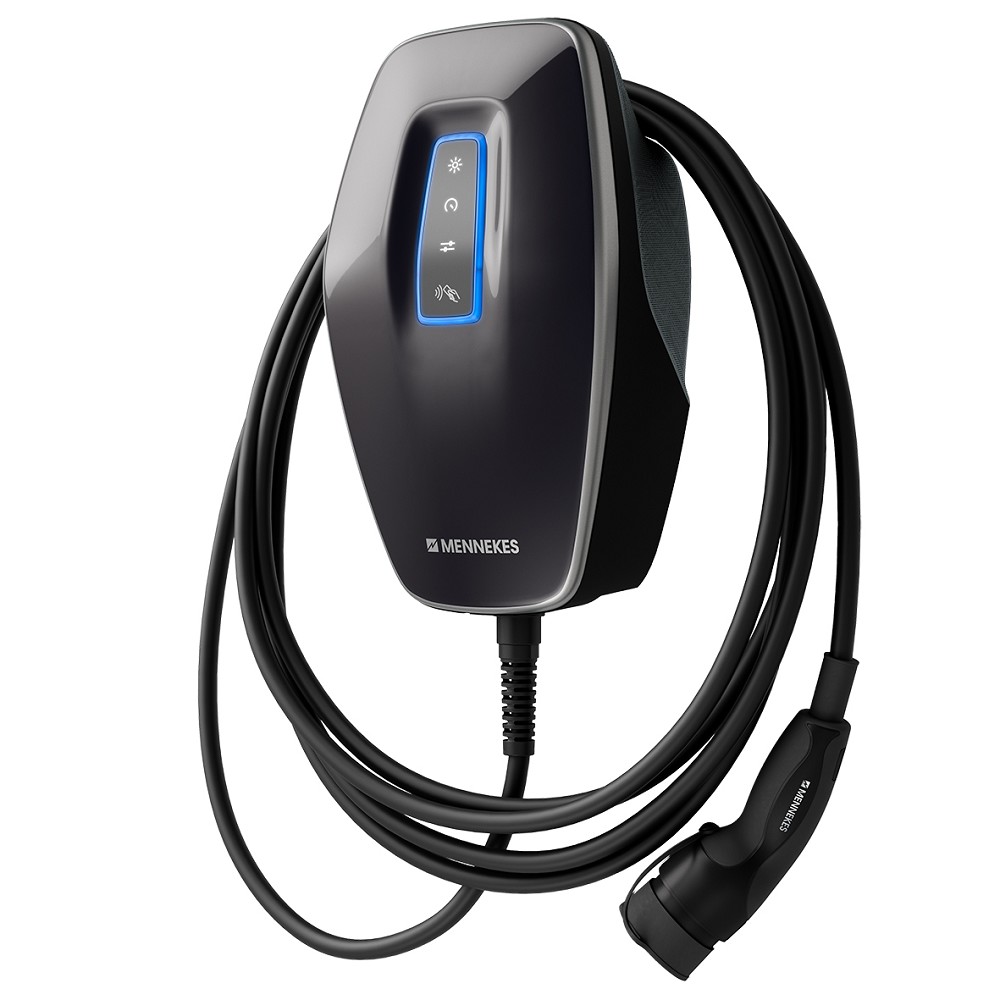

MENNEKES AMTRON® 4You 560 22 C2 – smarte Wallbox für Dienstwagen, PV und intelligentes Energiemanagement
Die MENNEKES AMTRON® 4You 560 22 C2 verbindet leistungsstarkes AC-Laden mit umfangreichen Funktionen für die digitale Energieverwaltung. Mit bis zu 22 kW Ladeleistung eignet sich die Wallbox insbesondere für private Haushalte, in denen ein Elektro-Dienstwagen zu Hause geladen und der dafür benötigte Strom nachvollziehbar erfasst werden soll.
Ein besonderes Merkmal der AMTRON® 4You 560 ist der integrierte MID-konforme Stromzähler. Dieser ist von außen ablesbar und ermöglicht eine eindeutige Erfassung des beim Ladevorgang verbrauchten Stroms. Dadurch ist die Wallbox besonders interessant für das Laden und Abrechnen von Elektro-Dienstwagen zu Hause.
Die wichtigsten Vorteile auf einen Blick
- Bis zu 22 kW Ladeleistung
- Integrierter MID-konformer Stromzähler
- Stromzähler von außen ablesbar
- Geeignet für Dienstwagenabrechnung
- PV-optimiertes Laden
- PV-Laden über externen Energiezähler möglich
- Dynamisches und statisches Lastmanagement
- Modbus TCP und EEBus
- WLAN und LAN
- OCPP 1.6j für Backend-Anbindung
- AMTRON® 4Drivers App für iOS und Android
- RFID-Autorisierung
- 7,5 m fest angeschlossenes Typ-2-Ladekabel
- Vorbereitet für ISO 15118 / Plug & Charge
- Schutzart IP54
- Schlagfestigkeit IK10 mit Front Cover
22 kW Ladeleistung
Die AMTRON® 4You 560 22 C2 ermöglicht eine maximale Ladeleistung von 22 kW. Der Ladepunkt kann ein- oder dreiphasig betrieben werden und arbeitet mit einem maximalen Ladestrom von 32 A. Die Nennspannung beträgt 230/400 V AC ±10 %.
Welche Ladeleistung tatsächlich am Elektrofahrzeug ankommt, hängt vom integrierten AC-Ladegerät des Fahrzeugs und von den Bedingungen der jeweiligen Elektroinstallation ab.
Die 22-kW-Ausführung eignet sich daher besonders für Elektrofahrzeuge, die eine entsprechend hohe AC-Ladeleistung unterstützen.
Integrierter MID-konformer Stromzähler
Ein wesentliches Ausstattungsmerkmal der AMTRON® 4You 560 ist der integrierte Stromzähler. Dieser ist MID-konform und von außen ablesbar. Dadurch lässt sich der Energieverbrauch eines Ladevorgangs eindeutig erfassen.
Das ist insbesondere beim Laden eines privat genutzten Dienstwagens zu Hause relevant. Der für das Fahrzeug verbrauchte Strom kann auf dieser Grundlage dokumentiert und für die Abrechnung gegenüber dem Arbeitgeber herangezogen werden.
Die AMTRON® 4You 560 ist damit speziell für Nutzer interessant, die ihren Elektro-Dienstwagen regelmäßig zu Hause laden und dabei eine nachvollziehbare Verbrauchserfassung benötigen.
Dienstwagenabrechnung per App
Neben der manuellen Erfassung bietet die AMTRON® 4You 560 Möglichkeiten zur digitalen Dokumentation. Die Dienstwagenabrechnung kann über die App unterstützt beziehungsweise automatisch per E-Mail übermittelt werden.
Damit lässt sich der zu Hause geladene Strom eines Dienstwagens komfortabel dokumentieren. Der integrierte MID-konforme Zähler stellt dabei die Grundlage für eine nachvollziehbare Verbrauchserfassung dar.
Gerade für Arbeitnehmer mit Elektro-Dienstwagen bietet die 560er-Serie damit einen wesentlichen Vorteil gegenüber Wallboxen ohne integrierte MID-konforme Verbrauchsmessung.
PV-optimiertes Laden
Neben der Dienstwagenabrechnung gehört das PV-optimierte Laden zu den wichtigen Funktionen der AMTRON® 4You 560.
Die Wallbox kann mit einem externen Energiezähler oder einem kompatiblen Heim-Energiemanagementsystem zusammenarbeiten. Dadurch kann überschüssige Energie aus einer Photovoltaikanlage zum Laden des Elektrofahrzeugs verwendet werden.
Der gewünschte Solarlademodus kann über die AMTRON® 4Drivers App oder direkt an der Wallbox ausgewählt werden.
PV-Laden mit externem Energiezähler
Für das PV-optimierte Laden ist nicht zwingend ein Energiemanagementsystem desselben Herstellers wie die Photovoltaikanlage erforderlich.
Über einen vorgelagerten externen Energiezähler kann das PV-Laden herstellerunabhängig umgesetzt werden. Dadurch lässt sich die Wallbox auch in unterschiedliche bestehende Energieanlagen integrieren.
Wichtig: 22-kW-Variante beim Solarladen
Bei der 22-kW-Version ist das Solarladen ausschließlich dreiphasig vorgesehen. Eine automatische Umschaltung zwischen einphasigem und dreiphasigem PV-Laden wird bei dieser Variante nicht unterstützt.
Für reines PV-Überschussladen muss deshalb eine Überschussleistung von mindestens 4,2 kW vorhanden sein. Die dynamische Ladeleistung reicht dabei von 4,2 bis 22 kW.
Dieser Punkt sollte bei der Planung einer Photovoltaik-Ladelösung berücksichtigt werden. Bei einer PV-Anlage mit häufig geringer Überschussleistung sollte geprüft werden, ob die 22-kW-Variante für das gewünschte Ladekonzept optimal geeignet ist.
Energiemanagementsysteme
Die Wallbox kann über Modbus TCP und EEBus mit einem externen Energiemanagementsystem verbunden werden. Dadurch lässt sie sich in übergeordnete Energie- und Gebäudekonzepte integrieren.
Das ist beispielsweise interessant, wenn Photovoltaikanlage, Batteriespeicher, Hausverbrauch und Elektrofahrzeug gemeinsam betrachtet und gesteuert werden sollen.
Dynamisches und statisches Lastmanagement
Die AMTRON® 4You 560 unterstützt sowohl statisches als auch dynamisches Lastmanagement. Zusätzlich kann das Solarladen über einen externen Energiezähler gesteuert werden.
Dadurch lässt sich die Ladeleistung flexibel an die vorhandene elektrische Leistung anpassen. Besonders bei einem begrenzten Hausanschluss oder mehreren Ladepunkten kann diese Funktion eine wichtige Rolle spielen.
7,5 Meter fest angeschlossenes Typ-2-Ladekabel
Die Wallbox verfügt über ein fest angeschlossenes Typ-2-Ladekabel mit 7,5 Metern Länge. Dadurch lässt sich das Fahrzeug auch dann komfortabel anschließen, wenn der Ladepunkt nicht unmittelbar neben dem Ladeanschluss des Fahrzeugs montiert wurde.
Das integrierte Kabelmanagement ermöglicht eine ordentliche Aufbewahrung des Ladekabels direkt an der Wallbox.
Steuerung über die AMTRON® 4Drivers App
Für die Bedienung steht die AMTRON® 4Drivers App für iOS und Android zur Verfügung. Über die App können verschiedene Lade- und Solarlademodi ausgewählt und entsprechende Funktionen der Wallbox genutzt werden.
Dadurch lassen sich Ladeprozesse komfortabel über das Smartphone verwalten.
RFID-Zugangsschutz
Für eine kontrollierte Nutzung kann die AMTRON® 4You 560 über RFID autorisiert werden. Zusätzlich unterstützt die Wallbox Autostart ohne Autorisierung sowie eine Backend-Autorisierung.
Die RFID-Funktion ist beispielsweise dann sinnvoll, wenn mehrere Personen Zugriff auf den Ladepunkt haben oder der Ladevorgang nur nach vorheriger Freigabe gestartet werden soll.
WLAN, LAN und Backend-Anbindung
Die Wallbox kann über WLAN und LAN vernetzt werden. Für die Kommunikation mit einem Backend steht OCPP 1.6j zur Verfügung. Die Backend-Kommunikation erfolgt über LAN.
Dadurch kann die AMTRON® 4You 560 auch in umfangreichere Lade- und Verwaltungsstrukturen eingebunden werden.
Vorbereitet für ISO 15118
Die Fahrzeugkommunikation erfolgt über IEC 61851-1 Mode 3. Zusätzlich ist die Wallbox für ISO 15118 beziehungsweise Plug & Charge vorbereitet.
Damit ist die AMTRON® 4You 560 auf weiterführende Kommunikationsmöglichkeiten zwischen Elektrofahrzeug und Ladeinfrastruktur vorbereitet.
Coming-Home-Funktion und Bodenbeleuchtung
Für zusätzlichen Bedienkomfort besitzt die Wallbox einen Näherungssensor sowie eine Bodenbeleuchtung. Die Beleuchtung kann den Bereich rund um den Ladepunkt bei Dunkelheit besser sichtbar machen.
Zusätzlich verfügt das Gerät über eine LED-Statusanzeige und einen Taster zur Auswahl beziehungsweise Umschaltung der Lademodi.
Austauschbare Frontabdeckung
Die Grundfarbe der Wallbox ist Midnight Black. Das schwarze Front Cover gehört zur Standardausstattung. Zusätzlich sind für die Serie weitere austauschbare Frontabdeckungen erhältlich, sodass sich die Optik der Wallbox an den jeweiligen Montageort anpassen lässt.
Technische Daten
| Hersteller | MENNEKES |
| Produktserie | AMTRON® 4You |
| Modell | AMTRON® 4You 560 22 C2 |
| Bestellnummer | 1315012205BK |
| EAN | 4015394302292 |
| Produktart | Wallbox |
| Anwendung | Intelligentes Laden mit Dienstwagenabrechnung |
| Maximale Ladeleistung | 22 kW |
| Ladeleistung Mode 3 | max. 22 kW |
| Anschluss | 1-phasig / 3-phasig |
| Nennstrom | 32 A |
| Nennspannung | 230 / 400 V AC ±10 % |
| Nennfrequenz | 50 Hz |
| Max. Vorsicherung | 32 A |
| Ladekabel | Typ 2, fest angeschlossen |
| Kabellänge | 7,5 m |
| Stromzähler | Integriert |
| Zählerstandard | MID-konform |
| Zähler ablesbar | Ja, von außen |
| Autorisierung | Autostart / RFID / Backend |
| App | AMTRON® 4Drivers |
| Vernetzung | WLAN / LAN |
| Backend | OCPP 1.6j |
| Fahrzeugkommunikation | IEC 61851-1 Mode 3 |
| ISO 15118 | Vorbereitet |
| PV-Laden | Ja |
| PV-Laden über externen Zähler | Ja |
| PV-Ladeleistung | 4,2–22 kW |
| PV-Ladephasen | 3-phasig |
| Lastmanagement | Statisch / dynamisch |
| EMS-Anbindung | Modbus TCP / EEBus |
| Produktfarbe | Midnight Black |
| Schutzart | IP54 |
| Schlagfestigkeit mit Front Cover | IK10 |
| Schutzklasse | I |
| Montage | Wandmontage |

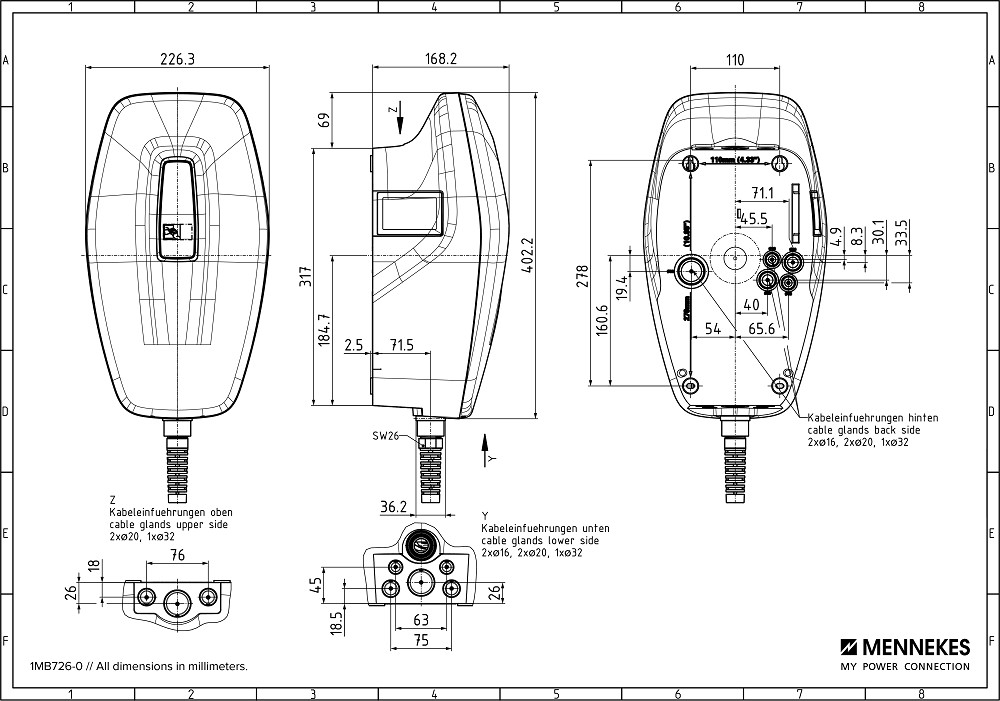

| Abmessungen H × B × T | 402,2 × 226,3 × 168,2 mm |
| Gewicht | ca. 6,8 kg |
Funktionen für Dienstwagen
| Integrierter Stromzähler | Ja |
| MID-konformer Zähler | Ja |
| Zähler von außen ablesbar | Ja |
| Dienstwagenabrechnung | Ja |
| Abrechnung über App | Ja |
| RFID | Ja |
| Backend | Ja |
| 4Drivers App | Ja |
| Automatische Dokumentation | Unterstützt |
Der integrierte MID-konforme Zähler ist das wesentliche Merkmal, das die 560er gegenüber der 510er für die Dienstwagenabrechnung interessant macht. Dadurch eignet sich die Wallbox besonders für Nutzer, die ihren Elektro-Dienstwagen zu Hause laden und die dabei verbrauchte Energie nachvollziehbar erfassen möchten.
PV- und Energiemanagement
| PV-optimiertes Laden | Ja |
| Externer Energiezähler | Ja |
| Herstellerunabhängiges PV-Laden über externen Zähler | Ja |
| Heim-Energiemanagementsystem | Ja |
| Modbus TCP | Ja |
| EEBus | Ja |
| Dynamisches Lastmanagement | Ja |
| Statisches Lastmanagement | Ja |
| Dynamische PV-Ladeleistung | 4,2–22 kW |
| PV-Laden | 3-phasig |
| 1-/3-phasige Umschaltung beim PV-Laden | Nein |
Einsatzbereiche
- Privathaushalte mit Elektro-Dienstwagen
- Laden von Dienstwagen zu Hause
- Photovoltaikanlagen
- PV-Überschussladen
- Einfamilienhäuser
- Garagen
- Carports
- Private Stellplätze
- Firmenfahrzeuge
- Moderne Heim-Energiemanagementsysteme
- Ladeinfrastruktur mit Lastmanagement
- Vernetzte Ladepunkte
Besonders geeignet für Elektro-Dienstwagen
Die AMTRON® 4You 560 22 C2 ist insbesondere dann interessant, wenn das Elektrofahrzeug auch zu Hause geladen wird und die dabei entstehenden Stromkosten nachvollziehbar erfasst werden müssen.
Durch den integrierten MID-konformen Stromzähler wird der Energieverbrauch direkt an der Wallbox erfasst. Der Zähler ist von außen ablesbar, sodass die gemessenen Werte eindeutig dem Ladepunkt zugeordnet werden können.
Damit bietet die 560 eine besonders auf Dienstwagen zugeschnittene Ausstattung und geht über die Funktionen einer einfachen Standard-Wallbox hinaus.
PV-Anlage und Dienstwagen kombinieren
Besonders interessant ist die Kombination aus Dienstwagenabrechnung und PV-Laden. Ein Haushalt kann die Wallbox beispielsweise nutzen, um den Dienstwagen mit selbst erzeugtem Solarstrom zu laden und gleichzeitig die entsprechenden Verbrauchsdaten zu erfassen.
Durch die Einbindung eines externen Energiezählers oder eines geeigneten Energiemanagementsystems kann die Wallbox in die vorhandene Energieinfrastruktur integriert werden.
Installation und elektrische Planung

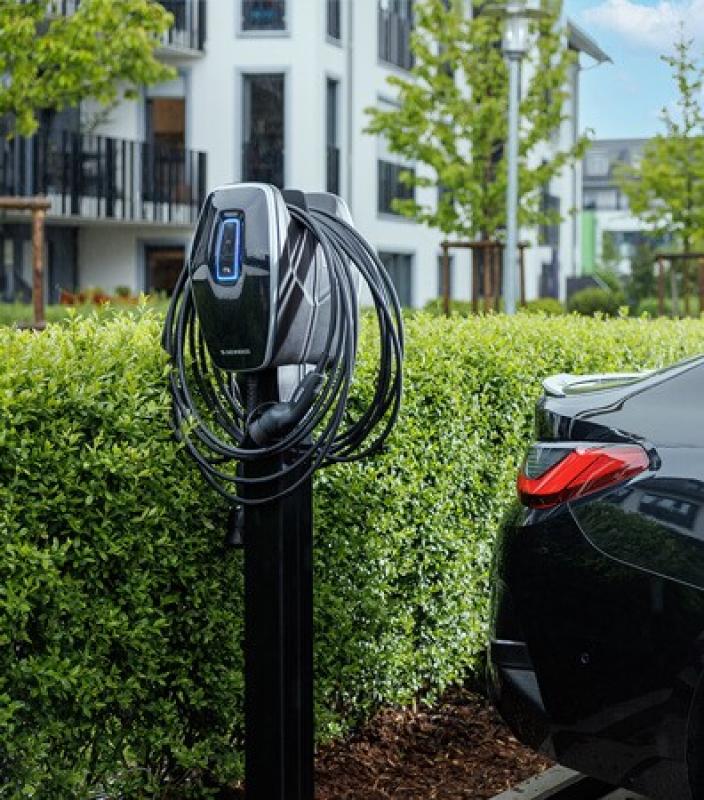

Die AMTRON® 4You 560 ist für die feste Wandmontage vorgesehen und für den Einsatz im Innen- und Außenbereich ausgelegt. Die Schutzart beträgt IP54, während die Schlagfestigkeit mit montiertem Front Cover IK10 erreicht.
Der elektrische Anschluss muss entsprechend der vorgesehenen Ladeleistung dimensioniert werden. Bei einer maximalen Ladeleistung von 22 kW beträgt der angegebene Nennstrom 32 A.
Die Installation und Inbetriebnahme einer solchen Wallbox sollte durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Dabei müssen die örtlichen Vorgaben sowie die Anforderungen des Netzanschlusses berücksichtigt werden.
Wichtiger Hinweis zur PV-Ladeleistung
Bei der 22-kW-Version ist die dreiphasige Betriebsweise beim PV-Überschussladen zu beachten. Da keine automatische Umschaltung zwischen ein- und dreiphasigem Solarladen möglich ist, wird für reines Überschussladen eine PV-Überschussleistung von mindestens 4,2 kW benötigt.
Für Haushalte mit einer kleineren PV-Anlage oder häufig geringer Solarüberschussleistung sollte daher geprüft werden, ob die 22-kW-Variante hinsichtlich des gewünschten PV-Ladekonzepts optimal geeignet ist.
Bewertung durch unsere Experten
Die MENNEKES AMTRON® 4You 560 22 C2 ist eine vielseitige Wallbox für Nutzer, die neben einer hohen Ladeleistung auch umfangreiche Funktionen für Energieverwaltung und Verbrauchserfassung benötigen.
Ihr besonderer Vorteil liegt in der Kombination aus 22 kW Ladeleistung und integriertem MID-konformem Stromzähler. Dadurch ist sie besonders für Nutzer interessant, die einen Elektro-Dienstwagen zu Hause laden und die dafür benötigte Energie nachvollziehbar erfassen möchten.
Hinzu kommen PV-optimiertes Laden, externer Energiezähler, Modbus TCP, EEBus, dynamisches Lastmanagement, RFID, WLAN/LAN, OCPP 1.6j und die AMTRON® 4Drivers App. Damit eignet sich die Wallbox auch für anspruchsvollere Energie- und Ladeinfrastrukturkonzepte.
Unser Fazit
Die MENNEKES AMTRON® 4You 560 22 C2 ist eine leistungsstarke und vielseitig ausgestattete Wallbox für Elektrofahrzeuge. Besonders interessant ist sie für private Haushalte mit Elektro-Dienstwagen, da der integrierte MID-konforme Stromzähler eine nachvollziehbare Erfassung des geladenen Stroms ermöglicht.
Gleichzeitig bietet die Wallbox umfangreiche Möglichkeiten für PV-Überschussladen, Energiemanagement, Lastmanagement und digitale Vernetzung. Damit eignet sie sich sowohl für den komfortablen Einsatz zu Hause als auch für anspruchsvollere Energie- und Ladeinfrastrukturkonzepte.
Hersteller: MENNEKES
Bestellnummer: 1315012205BK
EAN: 4015394302292
Maximale Ladeleistung: 22 kW
