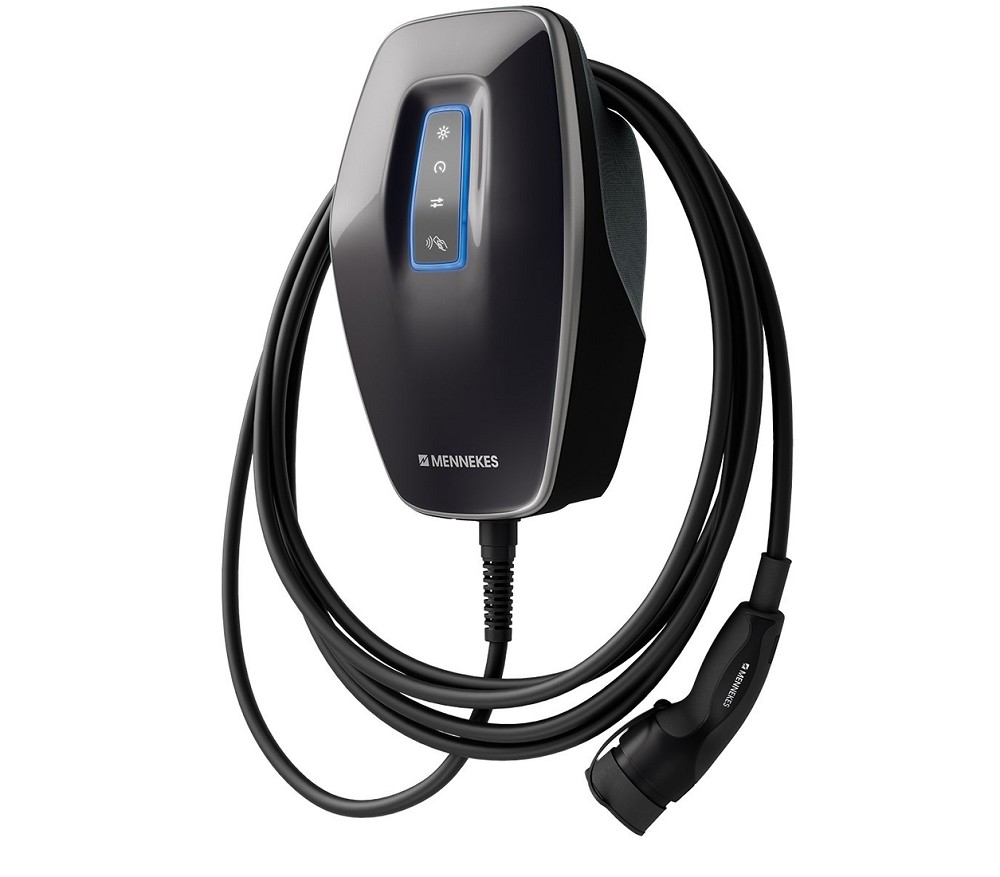

MENNEKES AMTRON 4You 560 11 C2
Die MENNEKES AMTRON 4You 560 11 C2 verbindet leistungsstarkes Laden mit umfangreichen Funktionen für private Haushalte und insbesondere für die Abrechnung von Dienstwagen. Mit einer maximalen Ladeleistung von 11 kW kann das Elektrofahrzeug sowohl einphasig als auch dreiphasig geladen werden. Das fest angeschlossene 7,5 m lange Typ-2-Ladekabel bietet dabei eine große Reichweite und ist direkt an der Wallbox verfügbar. Eine integrierte Kabelaufhängung sorgt für eine ordentliche Aufbewahrung nach dem Ladevorgang.
Ein besonderer Vorteil der AMTRON 4You 560 ist der integrierte MID-konforme Energiezähler. Der Zähler ist von außen ablesbar und ermöglicht eine transparente Erfassung der geladenen Energiemenge. Damit eignet sich die Wallbox besonders für die Nutzung mit einem Dienstwagen, bei der Ladevorgänge und Energiekosten nachvollziehbar erfasst werden sollen. Die AMTRON 4Drivers App ermöglicht die Anzeige von Ladevorgängen, geladenen Energiemengen und Energiekosten sowie den Export der Ladedaten.
Auch für Haushalte mit Photovoltaikanlage bietet die Wallbox umfangreiche Möglichkeiten. Das 1- und 3-phasige Solarladen ermöglicht dynamische Ladeleistungen von 1,4 bis 11 kW. Die Wallbox kann hierfür mit einem externen Energiezähler oder einem geeigneten Home-Energiemanagementsystem verbunden werden. Die Anbindung an externe Energiemanagementsysteme ist über Modbus TCP und EEBus möglich. Dadurch lässt sich der verfügbare Solarstrom gezielt zum Laden des Elektrofahrzeugs nutzen.
Für die Vernetzung stehen sowohl WLAN als auch LAN beziehungsweise Ethernet zur Verfügung. Die Kommunikation mit einem Backend kann über LAN und einen externen Router erfolgen. Unterstützt wird das Protokoll OCPP 1.6j. Damit kann die Wallbox in geeignete Backend- und Lademanagementsysteme integriert werden. Zusätzlich unterstützt die AMTRON 4You 560 statisches und dynamisches Lastmanagement.

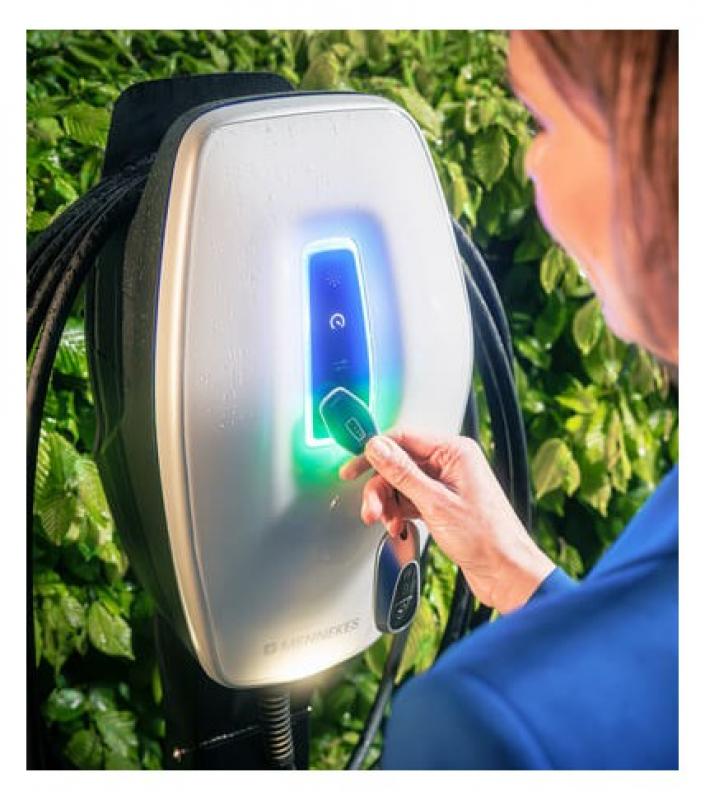

Für die Autorisierung stehen mehrere Möglichkeiten zur Verfügung. Neben dem automatischen Ladestart kann der Ladevorgang über die AMTRON 4Drivers App, per RFID oder über ein Backend-System freigegeben werden. Der integrierte RFID-Leser unterstützt RFID-Karten nach ISO/IEC 14443 A/B und ist mit MIFARE Classic sowie MIFARE DESFire kompatibel.

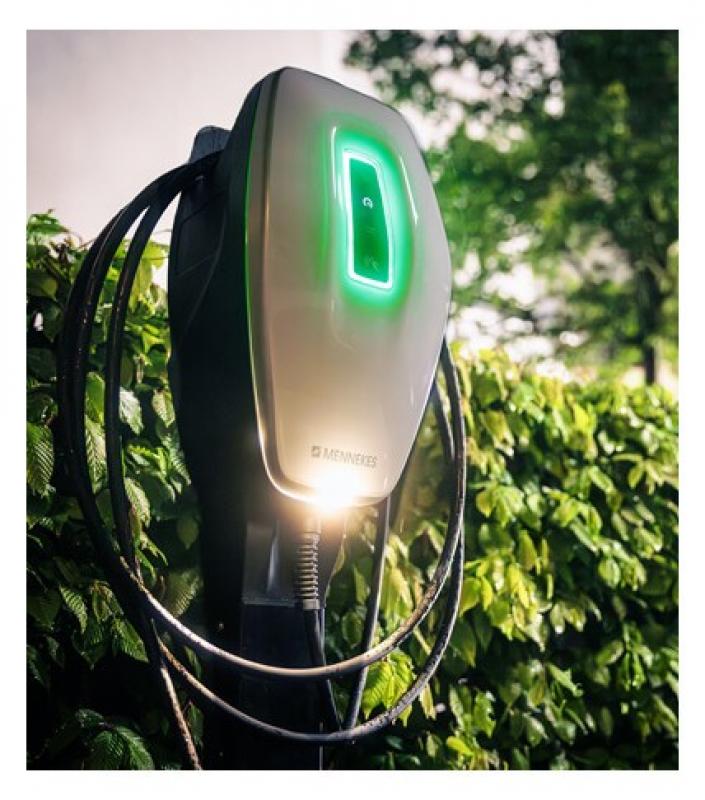

Die AMTRON 4You 560 verfügt über eine LED-Statusanzeige und einen Taster zur Umschaltung der Lademodi. Ein Näherungssensor und die integrierte Bodenbeleuchtung erhöhen den Bedienkomfort und sorgen für eine komfortable Nutzung bei Dunkelheit. Das schwarze Front Cover in der Ausführung midnight black ist standardmäßig im Lieferumfang enthalten und kann bei Bedarf gegen separat erhältliche Front Cover in verschiedenen Farben ausgetauscht werden.
Für die Inbetriebnahme und Konfiguration steht die kostenlose AMTRON 4Installers App zur Verfügung. Endkunden können die AMTRON 4Drivers App für Autorisierung, Steuerung und Visualisierung der Ladevorgänge verwenden. Die Wallbox ist außerdem für ISO 15118 und damit für Plug and Charge vorbereitet.
Die robuste Konstruktion ist für die Wandmontage ausgelegt. Das Gehäuse besteht aus Kunststoff und besitzt die Schutzart IP54 sowie die hohe Stoßfestigkeit IK10. Damit eignet sich die Wallbox für die Installation im geschützten Innen- und Außenbereich. Die elektrische Installation und Inbetriebnahme muss durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: MENNEKES
• Produktserie: AMTRON 4You
• Modell: AMTRON 4You 560 11 C2
• Bestellnummer: 1315011205BK
• EAN: 4015394302285
• Produkttyp: Wallbox
• Anwendung: komfortables Solarladen mit Stromabrechnung
• Montageart: Wandmontage
• Gehäusematerial: Kunststoff
• Produktfarbe: midnight black
• Front Cover: austauschbar
• Schutzart: IP54
• Stoßfestigkeit: IK10
• Ladekabel: fest angeschlossen
• Kabellänge: 7,5 m
• Ladestecker: Typ 2
• Anzahl Ladepunkte: 1
• Fahrzeugkommunikation: IEC 61851-1 Mode 3
• ISO 15118: vorbereitet für Plug and Charge
• Autorisierung: Autostart, RFID, App, Backend
• RFID: ja
• RFID-Standard: ISO/IEC 14443 A/B
• MIFARE Classic: kompatibel
• MIFARE DESFire: kompatibel
• AMTRON 4Drivers App: ja
• AMTRON 4Installers App: ja
• LED-Statusanzeige: ja
• Taster zur Umschaltung der Lademodi: ja
• Näherungssensor: ja
• Bodenbeleuchtung: ja
• Energiesparmodus: ja
• Integrierte Kabelaufhängung: ja
• MID-konformer Energiezähler: ja
• Energiezähler von außen ablesbar: ja
• Integrierter Stromzähler: ja
• Lastmanagement: statisch und dynamisch
• Solar-Laden: ja
• 1-phasiges Solarladen: ja
• 3-phasiges Solarladen: ja
• Ladeleistung beim Solarladen: 1,4–11 kW
• WLAN: ja
• LAN/Ethernet: ja
• Modbus TCP: ja
• EEBus: ja
• OCPP: 1.6j
• Backend-Anbindung: über LAN/Ethernet und externen Router
• Vernetzung mit externem Energiemanagementsystem: ja
• DC-Fehlerstromüberwachung: > 6 mA nach IEC 62955
• Schützkontakt-Verschweiß-Erkennung: ja
• Überspannungsschutz Typ 2: optional nachrüstbar
• Leitungsschutzschalter: bauseits erforderlich
• Fehlerstromschutzschalter: bauseits erforderlich
ELEKTRISCHE DATEN
• Maximale Ladeleistung: 11 kW
• Ladeleistung pro Ladepunkt: maximal 11 kW
• Anschlussart: 1-phasig / 3-phasig
• Netzanschluss: 1-phasig bzw. 3-phasig
• Nennspannung: 230 V einphasig / 400 V dreiphasig
• Maximale Ladeleistung 1-phasig: bis 7,4 kW
• Maximale Ladeleistung 3-phasig: 11 kW
• Ladebereich beim Solarladen: 1,4–11 kW
• MID-konformer Energiezähler: ja
• Stromzähler ablesbar: von außen
• Schutz gegen DC-Fehlerströme: integriert
• Frequenz: 50 Hz
• Netzsystem: TN/TT
• Kommunikationsprotokoll Backend: OCPP 1.6j
• Fahrzeugkommunikation: IEC 61851-1 Mode 3
VERNETZUNG UND SMART-FUNKTIONEN
• WLAN-Verbindung: ja
• LAN/Ethernet: ja
• Backend-Anbindung: ja
• OCPP 1.6j: ja
• Modbus TCP: ja
• EEBus: ja
• Dynamisches Lastmanagement: ja
• Statisches Lastmanagement: ja
• Solar-Laden über externen Energiezähler: ja
• Anbindung an Home-Energiemanagementsysteme: ja
• AMTRON 4Drivers App: ja
• AMTRON 4Installers App: ja
• RFID-Autorisierung: ja
• App-Autorisierung: ja
• Backend-Autorisierung: ja
• Autostart ohne Autorisierung: ja
• ISO 15118: vorbereitet
• Plug and Charge: vorbereitet
LADEKABEL UND ANSCHLUSS
• Ladekabel: fest angeschlossen
• Kabellänge: 7,5 m
• Ladestecker: Typ 2
• Ladestandard: Mode 3
• Ladeleistung: bis 11 kW
• Kabelaufhängung: integriert
• Ladepunkt: 1

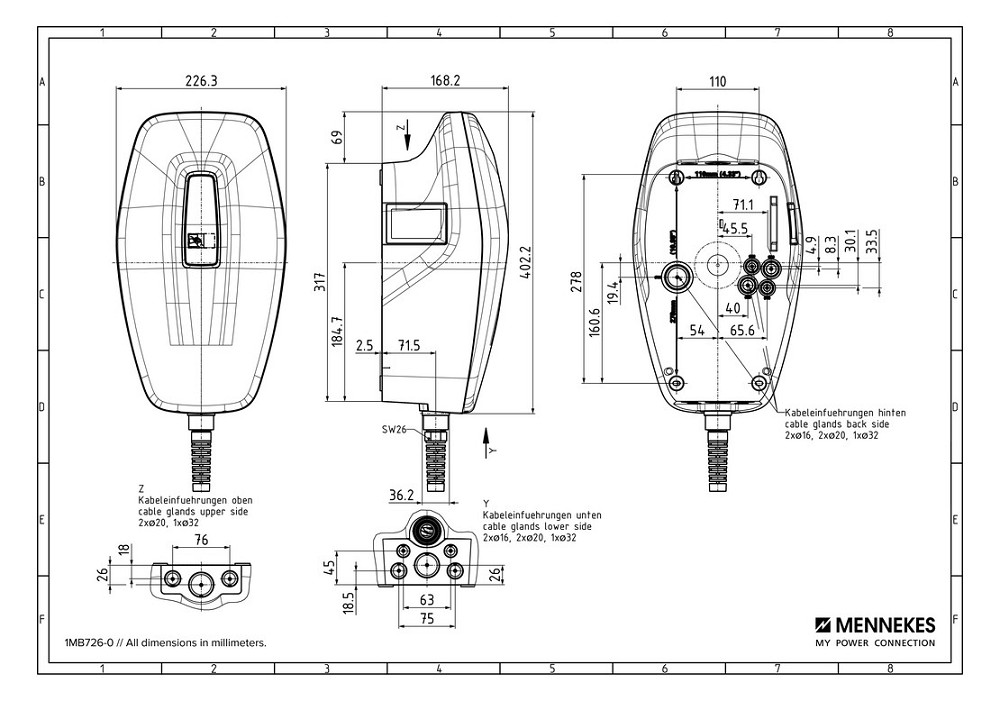

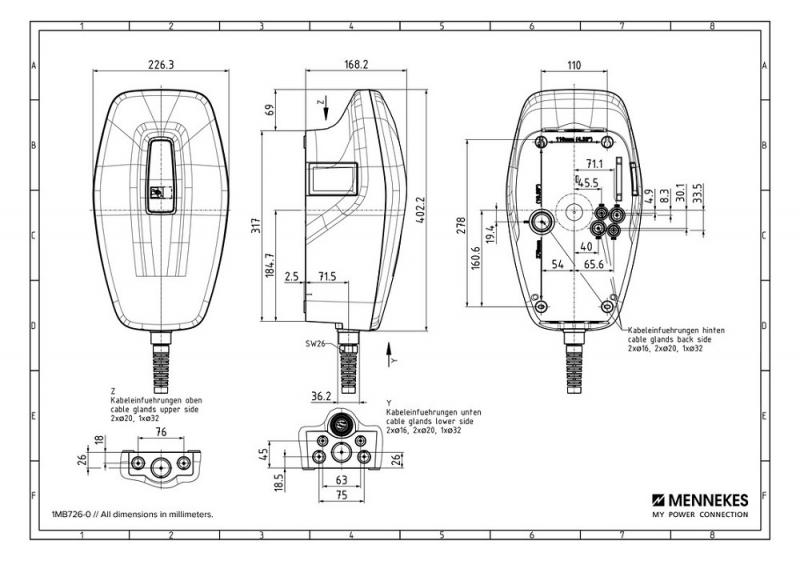

MAẞE
• Höhe: 402 mm
• Breite: 226 mm
• Tiefe: 168 mm
• Abmessung: 402 x 226 x 168 mm
• Gewicht: ca. 5,3 kg
• Montage: Wandmontage
EINSATZBEREICHE
• Privates Laden von Elektrofahrzeugen
• Laden von Elektrofahrzeugen zu Hause
• Wallbox für Dienstwagen
• Dienstwagenabrechnung
• PV-optimiertes Laden
• Solarladen mit Photovoltaikanlage
• Einbindung in Home-Energiemanagementsysteme
• Ladeinfrastruktur für Einfamilienhäuser
• Ladepunkt für Garagen und Carports
• Ladepunkt für private Stellplätze
• Vernetztes Laden mit Backend-Systemen
• Nutzung mit RFID-Zugangssteuerung
• Integration in moderne Energiemanagementsysteme
PASSENDES ZUBEHÖR
• MENNEKES Front Cover 18640 – midnight black
• MENNEKES Front Cover 18641 – stone grey
• MENNEKES Front Cover 18642 – moon silver
• MENNEKES Front Cover 18643 – arctic white
• MENNEKES Front Cover 18644 – granite grey
• MENNEKES Front Cover 18645 – sahara gold
• MENNEKES Front Cover 18646 – lemon green
• MENNEKES Front Cover 18647 – ocean blue
• MENNEKES Front Cover 18648 – sapphire blue
• MENNEKES Front Cover 18649 – cherry red
• MENNEKES Front Cover 18650 – ice blue
• MENNEKES RFID-Karten und Schlüsselanhänger 18660
• MENNEKES Zähler für Lastmanagement 18662
• MENNEKES Standfuß für AMTRON 4Y/4B 18663
• MENNEKES Standfuß für 2x AMTRON 4Y/4B 18664
• MENNEKES Überspannungsschutz Typ 2 18665
• MENNEKES Schutzdach AMTRON 4Y/4B C2 18667
Die genannten Zubehörartikel werden vom Hersteller als passend zur AMTRON 4You 560 11 C2 aufgeführt.
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die MENNEKES AMTRON 4You 560 11 C2 für anspruchsvolle private Ladeanwendungen und insbesondere für das Laden von Dienstwagen mit nachvollziehbarer Stromabrechnung. Der integrierte MID-konforme Energiezähler, die 4Drivers App, RFID, WLAN/LAN, OCPP 1.6j sowie das dynamische Lastmanagement bieten umfangreiche Möglichkeiten für eine komfortable und intelligente Ladeinfrastruktur. Besonders interessant ist die Kombination aus 11-kW-Ladeleistung, 7,5 m fest angeschlossenem Typ-2-Kabel und flexiblem 1- und 3-phasigem Solarladen für die effiziente Nutzung selbst erzeugter Solarenergie.
WICHTIGER HINWEIS ZUR INSTALLATION
Die Installation einer Wallbox muss durch eine qualifizierte Elektrofachkraft erfolgen. Der erforderliche Fehlerstromschutzschalter sowie der Leitungsschutzschalter sind gemäß Herstellerangaben bauseits vorzusehen. Vor der Installation sind die örtlichen Netzbedingungen, die vorhandene Elektroinstallation und die Vorgaben des Netzbetreibers zu prüfen.
