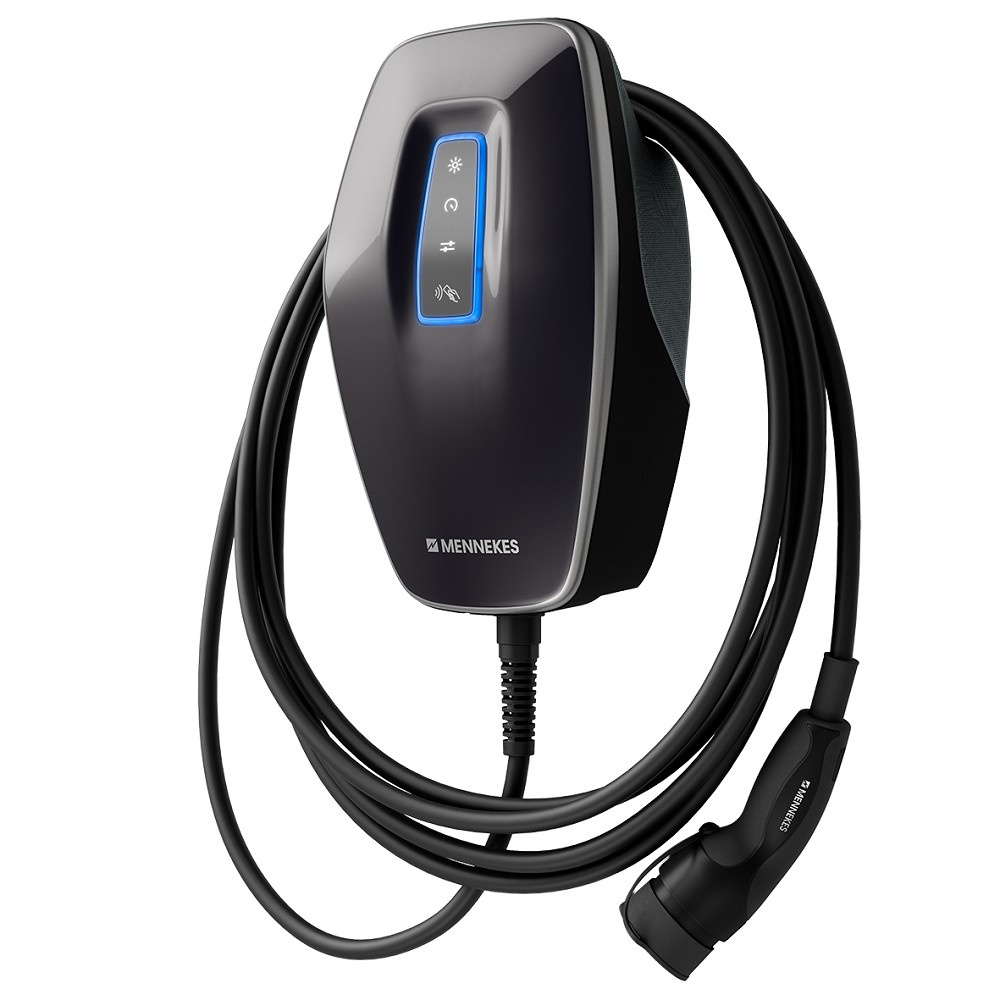

MENNEKES AMTRON® 4You 410 11 C2 Wallbox
Die MENNEKES AMTRON® 4You 410 11 C2 bietet eine komfortable und vielseitige Ladelösung für Elektrofahrzeuge im privaten und gewerblichen Umfeld. Mit einer maximalen Ladeleistung von 11 kW ermöglicht die Wallbox das schnelle und zuverlässige Laden kompatibler Elektrofahrzeuge. Die Ladeleistung kann durch eine Elektrofachkraft entsprechend den örtlichen Gegebenheiten konfiguriert werden.
Das fest angeschlossene 6 m lange Typ-2-Ladekabel ermöglicht eine komfortable Verbindung mit dem Fahrzeug, ohne dass ein separates Ladekabel benötigt wird. Die integrierte Kabelaufhängung sorgt für eine ordentliche Aufbewahrung nach dem Ladevorgang. Die Wallbox unterstützt das Laden nach Mode 3 gemäß IEC 61851-1 und verwendet Steckvorrichtungen gemäß IEC 62196. Zudem ist sie für ISO 15118 vorbereitet.

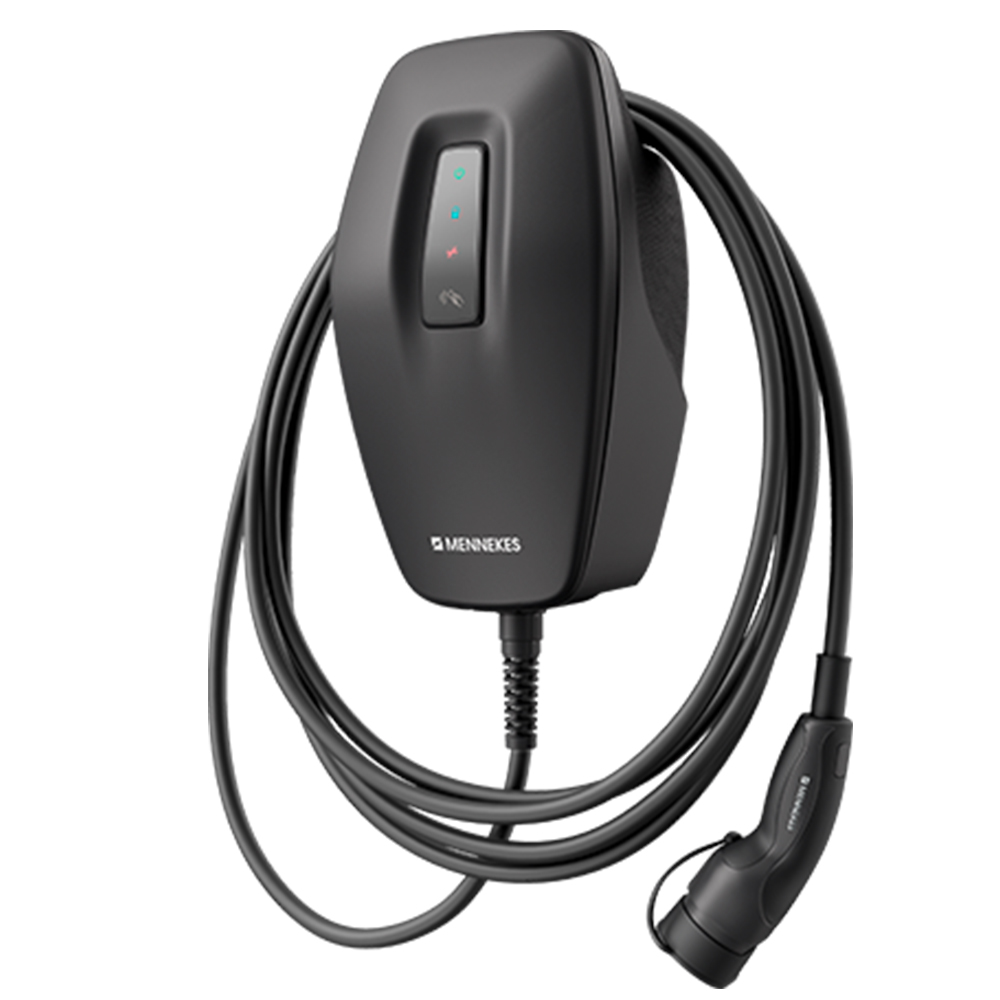

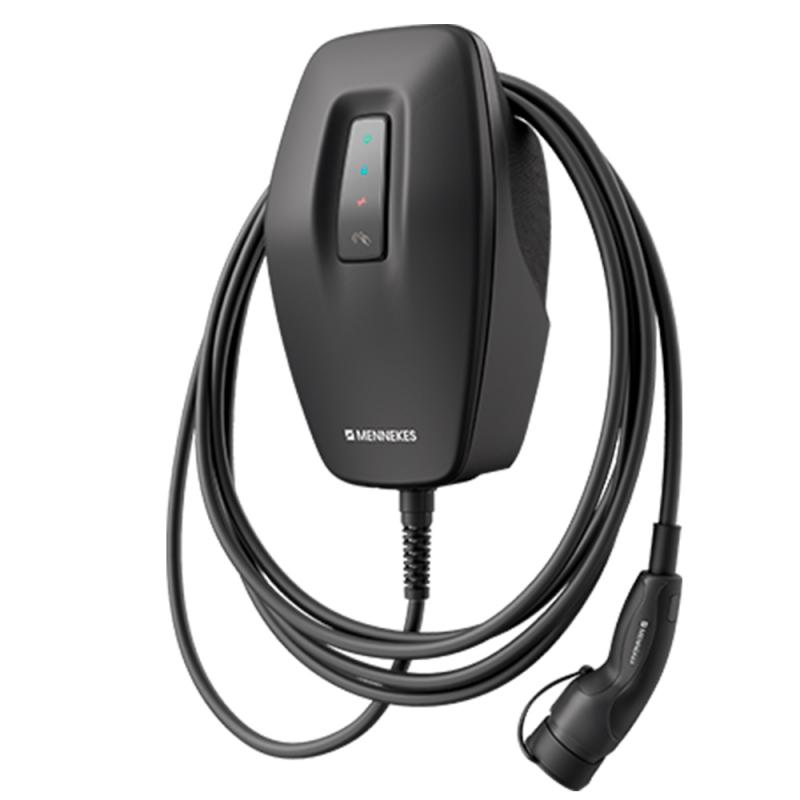

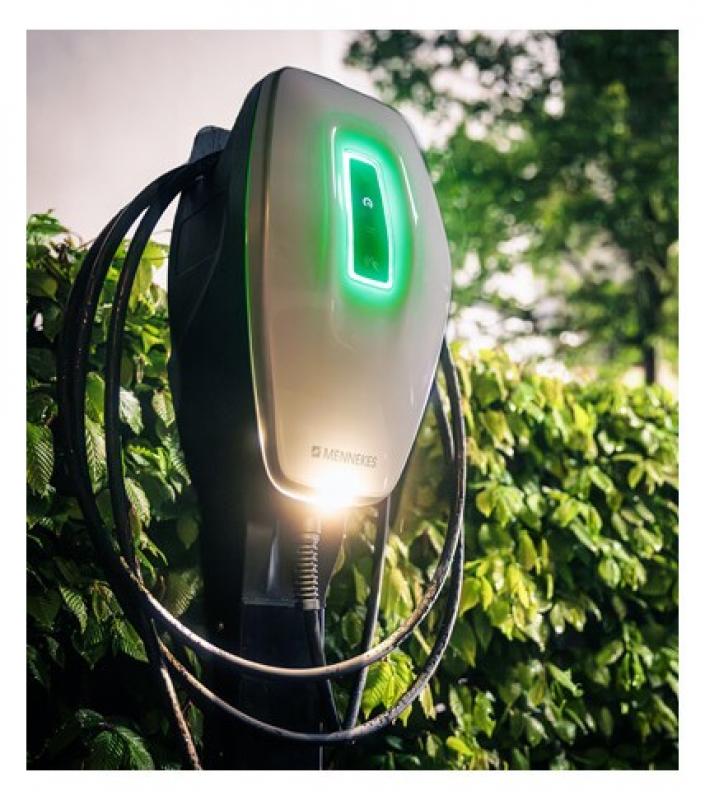

Über die einfache LED-Statusanzeige lässt sich der aktuelle Betriebszustand schnell erkennen. Der integrierte Energiesparmodus reduziert den Standby-Verbrauch und trägt zu einem effizienten Betrieb bei. Das austauschbare Front Cover in Schwarz matt ermöglicht zudem eine moderne und dezente Optik.
Steuerung und AMTRON® 4Drivers App
Mit der kostenlos erhältlichen AMTRON® 4Drivers App können Ladevorgänge komfortabel autorisiert, gesteuert und überwacht werden. Die App ermöglicht unter anderem die Anzeige der geladenen Energiemenge und der Energiekosten. Darüber hinaus können sämtliche Ladevorgänge als PDF- oder CSV-Datei exportiert werden.
Auch Benutzer und RFID-Karten lassen sich über die App verwalten. Für die einfache Inbetriebnahme der Ladestation steht zusätzlich die AMTRON® 4Installers App zur Verfügung.
Flexible Autorisierung
Für die Freigabe von Ladevorgängen stehen mehrere Möglichkeiten zur Verfügung. Neben dem Autostart ohne Autorisierung unterstützt die MENNEKES AMTRON® 4You 410 11 C2 die Autorisierung per RFID, über ein Backend-System sowie über die AMTRON® 4Drivers App.
Die RFID-Funktion unterstützt ISO/IEC 14443 A/B und ist mit MIFARE Classic sowie MIFARE DESFire kompatibel. Dadurch kann der Zugang zur Wallbox gezielt für bestimmte Nutzer freigegeben werden.
WLAN und OCPP 1.6j
Die Wallbox kann über WLAN beziehungsweise WiFi in ein Netzwerk eingebunden werden. Über WLAN und einen externen Router ist auch die Verbindung zu einem Backend-System möglich. Hierfür unterstützt die MENNEKES AMTRON® 4You 410 11 C2 das Kommunikationsprotokoll OCPP 1.6j.
Dadurch eignet sich die Wallbox auch für Anwendungen, bei denen Ladevorgänge zentral verwaltet, überwacht und ausgewertet werden sollen.
Solar-Laden und Lastmanagement
Ein besonderer Vorteil der MENNEKES AMTRON® 4You 410 11 C2 sind die umfangreichen Funktionen für die Nutzung eigener Solarenergie. In Verbindung mit einem vorgelagerten externen Energiezähler ist Solar-Laden möglich. Dabei werden sowohl 1- als auch 3-phasige Ladevorgänge mit Ladeleistungen von 1,4 bis 11 kW unterstützt.
Die integrierte dynamische Phasenumschaltung ermöglicht eine flexible Anpassung an die verfügbare Solarleistung. Zusätzlich stehen Funktionen für statisches Lastmanagement und zur Reduzierung des Ladestroms bei ungleichmäßiger Phasenbelastung zur Verfügung.
Über einen externen Schaltkontakt kann der Ladestrom ebenfalls reduziert werden. Für einen lokalen Blackoutschutz lässt sich ein externer Modbus-TCP-Energiezähler anbinden.
Anbindung an Energiemanagementsysteme
Die Wallbox kann über Modbus TCP oder EEBus mit einem externen Energiemanagementsystem verbunden werden. Dadurch lässt sie sich in moderne Gebäude- und Energiesysteme integrieren.
Zusätzlich ist eine dynamische Steuerung des Ladestroms über ein OCPP-System mittels Smart Charging möglich. Damit eignet sich die Wallbox besonders für intelligente Ladeinfrastrukturen, bei denen der Energieverbrauch optimal gesteuert werden soll.
Integrierte Schutzeinrichtungen
Für einen sicheren Betrieb verfügt die MENNEKES AMTRON® 4You 410 11 C2 über eine integrierte DC-Fehlerstromüberwachung > 6 mA nach IEC 62955. Ein Fehlerstromschutzschalter sowie ein Leitungsschutzschalter müssen entsprechend den Installationsvorgaben vorgelagert installiert werden.
Zusätzlich verfügt die Wallbox über einen Schaltausgang zur Ansteuerung eines externen Arbeitsstromauslösers. Dieser kann beispielsweise im Falle eines verschweißten Lastkontakts zur Trennung des Ladepunkts vom Netz eingesetzt werden.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: MENNEKES
• Produktbezeichnung: AMTRON® 4You 410 11 C2
• Herstellernummer: 1314001205BK
• EAN: 4015394312277
• Ladeart: AC-Laden
• Ladeverfahren: Mode 3 gemäß IEC 61851-1
• Maximale Ladeleistung: 11 kW
• Anschluss: 1- / 3-phasig
• Ladeleistung konfigurierbar: Ja, durch Elektrofachkraft
• Anzahl Ladepunkte: 1
• Ladekabel: fest angeschlossen
• Kabellänge: 6 m
• Ladekabel: Typ 2
• Vorbereitung für ISO 15118: Ja
• Statusanzeige: LED
• Energiesparmodus: Ja
• Front Cover: austauschbar
• Farbe Front Cover: Schwarz matt
• Integrierte Kabelaufhängung: Ja
• Montageart: Wandmontage
KOMMUNIKATION UND VERNETZUNG
• WLAN / WiFi: Ja
• Bluetooth: nicht angegeben
• Ethernet: nicht angegeben
• Backend-Anbindung: Ja, über WLAN und externen Router
• Kommunikationsprotokoll: OCPP 1.6j
• Modbus TCP: Ja
• EEBus: Ja
• AMTRON® 4Drivers App: Ja
• AMTRON® 4Installers App: Ja
AUTORISIERUNG
• Autostart: Ja
• RFID: Ja
• RFID-Standard: ISO / IEC 14443 A/B
• MIFARE Classic: Ja
• MIFARE DESFire: Ja
• Autorisierung über App: Ja
• Autorisierung über Backend: Ja
LASTMANAGEMENT UND SOLAR-LADEN
• Statisches Lastmanagement: Ja
• Reduzierung des Ladestroms über externen Schaltkontakt: Ja
• Schieflastbegrenzung: Ja
• Solar-Laden: Ja
• 1-phasiges Solar-Laden: Ja
• 3-phasiges Solar-Laden: Ja
• Ladeleistung beim Solar-Laden: 1,4–11 kW
• Dynamische Phasenumschaltung: Ja
• Externer Energiezähler: unterstützt
• Lokaler Blackoutschutz: Ja
• Modbus-TCP-Energiezähler: unterstützt
• Dynamisches Smart Charging über OCPP: Ja
ENERGIEMANAGEMENT
• Modbus TCP: Ja
• EEBus: Ja
• Externes Energiemanagementsystem: Ja
• Dynamische Ladestromsteuerung: Ja
• OCPP Smart Charging: Ja
SCHUTZFUNKTIONEN
• DC-Fehlerstromüberwachung: > 6 mA
• Norm DC-Fehlerstromüberwachung: IEC 62955
• Fehlerstromschutzschalter: vorgelagert erforderlich
• Leitungsschutzschalter: vorgelagert erforderlich
• Schaltausgang für externen Arbeitsstromauslöser: Ja
• Erkennung verschweißter Lastkontakte: Ja
EINSATZBEREICHE

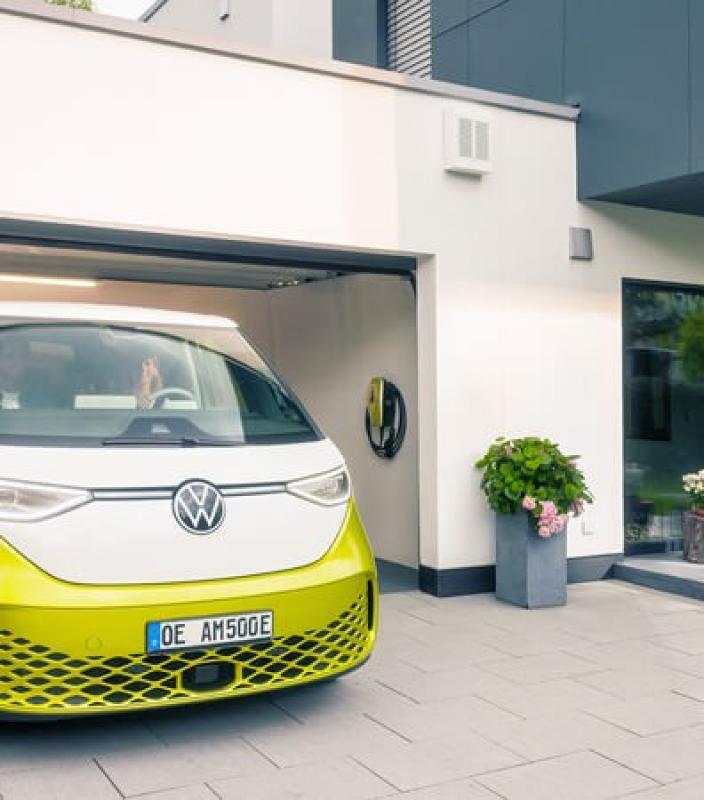

• Laden von Elektrofahrzeugen im privaten Bereich
• Laden von Elektrofahrzeugen an Einfamilien- und Mehrfamilienhäusern
• Ladeinfrastruktur für Unternehmen und Gewerbe
• Solar-Laden mit eigener Photovoltaikanlage
• Integration in Energiemanagementsysteme
• Vernetzte Ladeinfrastruktur mit OCPP
• Nutzerverwaltung über RFID
• Intelligentes Lastmanagement
• Ladelösungen mit dynamischer Phasenumschaltung
OPTIONALES ZUBEHÖR
• MENNEKES AMTRON® Zubehör – Herstellernummer und EAN abhängig vom jeweiligen Zubehörartikel
• Passendes MENNEKES Zubehör sollte anhand der konkreten Anwendung und der jeweiligen Wallbox-Ausführung ausgewählt werden.
WICHTIGER HINWEIS ZUR INSTALLATION
Die Installation und elektrische Inbetriebnahme der MENNEKES AMTRON® 4You 410 11 C2 darf ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Für den sicheren Betrieb sind die erforderlichen Schutz- und Absicherungseinrichtungen entsprechend den örtlichen Installationsbedingungen und den Vorgaben des Herstellers vorzusehen.
EXPERTENBEWERTUNG
Unsere Experten empfehlen die MENNEKES AMTRON® 4You 410 11 C2 für Anwender, die eine moderne 11-kW-Wallbox mit fest angeschlossenem 6 m Typ-2-Ladekabel und umfangreichen Funktionen für intelligentes Laden suchen. Besonders überzeugend sind WLAN, OCPP 1.6j, RFID, Solar-Laden, dynamische Phasenumschaltung sowie die Anbindung über Modbus TCP und EEBus. Damit bietet die Wallbox eine sehr gute Grundlage für komfortables Laden, Photovoltaik-Überschussladen und die Integration in moderne Energiemanagementsysteme.
