MENNEKES AMTRON® 4Business 730 22 T2 – professionelle 22-kW-Ladelösung
Die MENNEKES AMTRON® 4Business 730 22 T2 ist eine leistungsstarke Wallbox für professionelle Ladeanwendungen. Mit bis zu 22 kW Ladeleistung, umfangreichen Vernetzungsmöglichkeiten und integrierten Funktionen für Verbrauchserfassung, Zugangskontrolle, Lastmanagement und Energiemanagement eignet sie sich besonders für Unternehmen, Gewerbebetriebe, Flotten und moderne Ladeinfrastrukturen.
Die Wallbox kann ein- oder dreiphasig betrieben werden und bietet eine flexible Typ-2-Ladebuchse. Dadurch kann ein passendes Mode-3-Ladekabel verwendet werden, ohne dass ein fest angeschlossenes Ladekabel erforderlich ist.
Die wichtigsten Vorteile auf einen Blick
- Bis zu 22 kW Ladeleistung
- Ein- und dreiphasiger Betrieb
- 32 A Nennstrom
- Integrierte Typ-2-Ladebuchse
- Kein fest angeschlossenes Ladekabel
- MID-konformer Energiezähler
- Stromzähler von außen ablesbar
- Integriertes Mobilfunkmodem
- Backend-Kommunikation über Mobilfunk oder LAN
- WLAN und LAN
- OCPP 1.6j
- RFID-Autorisierung
- Autostart und Backend-Autorisierung
- Statisches und dynamisches Lastmanagement
- Solar-Laden
- Dynamische Phasenumschaltung
- Modbus TCP und EEBUS
- AMTRON® 4Drivers App
- AMTRON® 4Installers App
- Vorbereitet für ISO 15118 und Plug & Charge
- Integrierte Bodenbeleuchtung
- Austauschbares Front Cover
- IP54
- IK10 mit montiertem Front Cover
22 kW Ladeleistung für leistungsstarkes AC-Laden
Die AMTRON® 4Business 730 22 T2 ist für eine maximale Ladeleistung von 22 kW ausgelegt. Im dreiphasigen Betrieb stehen bis zu 32 A bei 230/400 V AC zur Verfügung.
Damit eignet sich die Wallbox insbesondere für Standorte, an denen Elektrofahrzeuge während ihrer Standzeit mit hoher AC-Leistung geladen werden sollen. Die tatsächliche Ladeleistung wird zusätzlich durch das jeweilige Elektrofahrzeug und dessen integriertes AC-Ladegerät bestimmt.
Flexible Typ-2-Ladebuchse
Die Wallbox besitzt eine integrierte Typ-2-Ladebuchse anstelle eines fest angeschlossenen Ladekabels. Dadurch kann der Nutzer ein passendes Mode-3-Ladekabel verwenden und dieses bei Bedarf auch austauschen.
Diese Ausführung bietet insbesondere bei gewerblichen Ladepunkten zusätzliche Flexibilität. Unterschiedliche Fahrzeuge können mit passenden Typ-2-Ladekabeln geladen werden, während der Betreiber bei der Auswahl der Kabellänge und Ausführung flexibel bleibt.
MID-konformer Energiezähler
Für professionelle Anwendungen verfügt die AMTRON® 4Business 730 22 T2 über einen MID-konformen und von außen ablesbaren Energiezähler.
Dadurch kann die am Ladepunkt bezogene Energiemenge nachvollzogen werden. Dies ist beispielsweise für Unternehmen interessant, die Ladevorgänge von Dienstfahrzeugen, Firmenfahrzeugen oder Flottenfahrzeugen erfassen und zuordnen möchten.
Mobilfunk für flexible Backend-Anbindung
Das integrierte Mobilfunkmodem ermöglicht die direkte Kommunikation der Wallbox mit einem kompatiblen Backend. Zusätzlich stehen LAN und WLAN für weitere Vernetzungsmöglichkeiten zur Verfügung.
Das ist besonders praktisch an Standorten, an denen keine separate Netzwerkverkabelung bis zur Wallbox vorhanden ist. Für die Backend-Kommunikation kann die Wallbox über Mobilfunk oder LAN angebunden werden.
OCPP 1.6j für zentrale Verwaltung
Die Kommunikation mit einem Backend erfolgt über OCPP 1.6j. Dadurch kann die Wallbox in professionelle Systeme zur Verwaltung und Überwachung von Ladepunkten integriert werden.
Je nach eingesetztem Backend können unter anderem Funktionen zur Nutzerverwaltung, Überwachung, Fernsteuerung oder Abrechnung zur Verfügung stehen. Welche Funktionen tatsächlich genutzt werden können, hängt vom jeweiligen Backend-System ab.

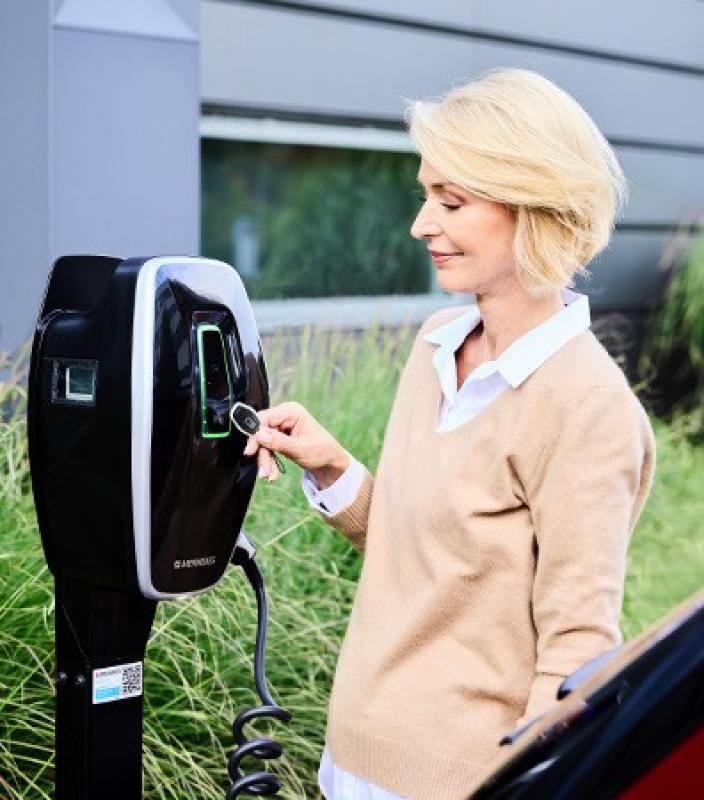

RFID-Zugangskontrolle
Die AMTRON® 4Business 730 22 T2 unterstützt mehrere Möglichkeiten zur Autorisierung. Dazu gehören Autostart, RFID und die Freigabe über ein Backend.
Über RFID können beispielsweise Mitarbeiter oder berechtigte Flottennutzer identifiziert werden. Dadurch lässt sich ein Ladepunkt gezielt für bestimmte Nutzergruppen freigeben.
Statisches und dynamisches Lastmanagement
Die Wallbox unterstützt sowohl statisches als auch dynamisches Lastmanagement. Damit kann die verfügbare elektrische Leistung gezielt auf Ladepunkte beziehungsweise Fahrzeuge verteilt werden.
Bei mehreren Ladepunkten kann dies helfen, die vorhandene Anschlussleistung effizient zu nutzen. Die Ladeleistung muss dadurch nicht an jedem Ladepunkt dauerhaft auf dem maximal möglichen Niveau liegen.
Solar-Laden mit dynamischer Phasenumschaltung
Die AMTRON® 4Business 730 22 T2 unterstützt Solar-Laden über einen vorgelagerten externen Energiezähler. Dabei ist sowohl ein- als auch dreiphasiges PV-Laden möglich.
Der Ladebereich für das PV-Laden reicht von 2,4 bis 22 kW. Zusätzlich wird eine dynamische Phasenumschaltung unterstützt.
Damit kann die Wallbox in ein PV-basiertes Ladekonzept integriert werden, bei dem überschüssige Solarenergie gezielt für das Laden eines Elektrofahrzeugs genutzt wird.
Energiemanagement über Modbus TCP und EEBUS
Für die Einbindung in übergeordnete Energiemanagementsysteme stehen Modbus TCP und EEBUS zur Verfügung.
Dadurch kann die Wallbox mit einem externen Energiemanagementsystem kommunizieren und beispielsweise in umfassendere Energie- und Gebäudemanagementkonzepte integriert werden.
Vorbereitet für ISO 15118 und Plug & Charge
Die Fahrzeugkommunikation erfolgt über IEC 61851-1 Mode 3. Darüber hinaus ist die Wallbox für ISO 15118 und Plug & Charge vorbereitet.
Damit bietet das Modell eine technische Grundlage für weiterführende Kommunikationsfunktionen zwischen Elektrofahrzeug und Ladepunkt.
AMTRON® 4Drivers App
Für Endnutzer steht die AMTRON® 4Drivers App für iOS und Android zur Verfügung. Unterstützte Funktionen der Wallbox können damit komfortabel über das Smartphone genutzt werden.
Für Installateure bietet MENNEKES zusätzlich die AMTRON® 4Installers App. Sie unterstützt bei Einrichtung, Konfiguration und Verwaltung des Ladepunkts.
Komfortable Ausstattung

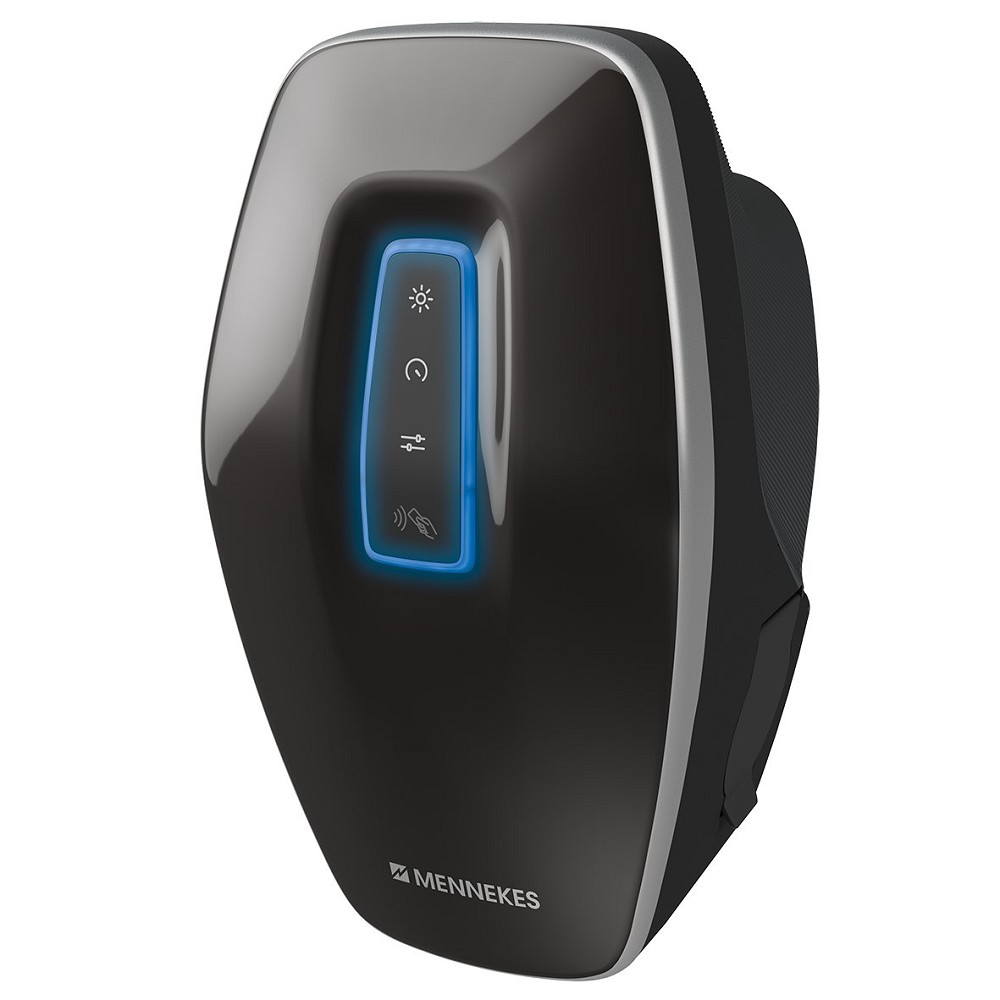

Zur Ausstattung gehören eine LED-Statusanzeige, ein Taster zur Auswahl der Lademodi und ein Näherungssensor. Zusätzlich verfügt die Wallbox über eine integrierte Bodenbeleuchtung.
Das austauschbare Front Cover ermöglicht eine optische Anpassung der Wallbox. Das standardmäßig mitgelieferte Cover ist in Midnight Black ausgeführt.
Robuste Wallbox für Innen- und Außenbereiche
Die AMTRON® 4Business 730 22 T2 ist für die feste Wandmontage vorgesehen und kann sowohl im Innenbereich als auch im Freien eingesetzt werden.
Mit der Schutzart IP54 und einer Schlagfestigkeit von IK10 mit montiertem Front Cover ist die Wallbox für typische gewerbliche Einsatzbereiche ausgelegt.

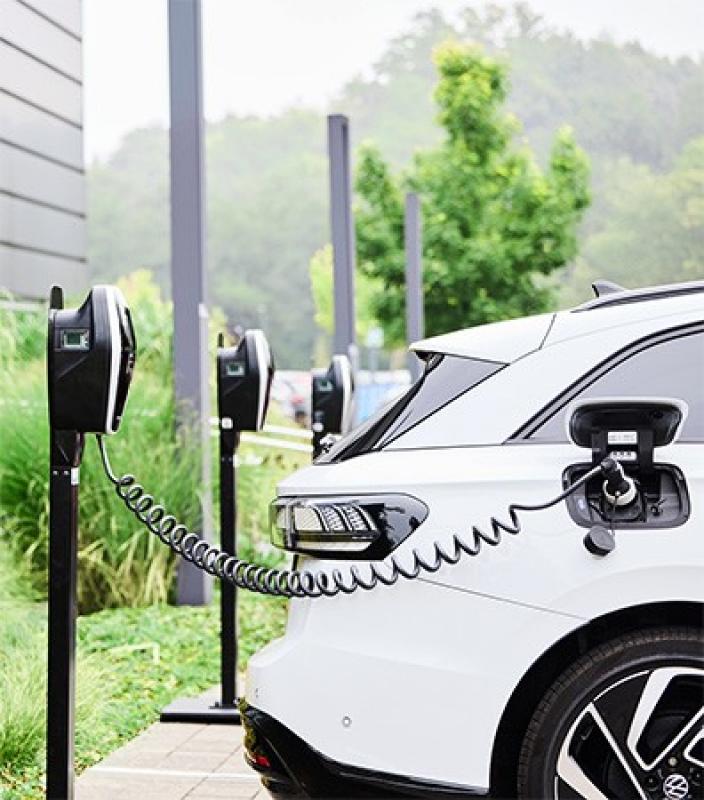

Zu den möglichen Einsatzorten gehören beispielsweise Firmenparkplätze, Parkflächen, Tiefgaragen, Parkhäuser und Betriebsgelände.
Technische Daten
| Hersteller | MENNEKES |
| Serie | AMTRON® 4Business |
| Modell | AMTRON® 4Business 730 22 T2 |
| Hersteller-Art.-Nr. | 1347112405BK |
| EAN | 4015394307266 |
| Produktart | Wallbox |
| Ladepunkt | 1 |
| Maximale Ladeleistung | 22 kW |
| Anschluss | 1-/3-phasig |
| Nennstrom | 32 A |
| Nennspannung | 230 / 400 V AC ±10 % |
| Nennfrequenz | 50 Hz |
| Max. Vorsicherung | 32 A |
| Ladeanschluss | Typ 2 |
| Ladebuchse | 1 |
| Ladekabel | Nicht fest angeschlossen |
| Stromzähler | Integriert |
| Zähler | MID-konform |
| Zählerablesung | Von außen |
| Autorisierung | Autostart / RFID / Backend |
| Backend-Protokoll | OCPP 1.6j |
| Backend-Verbindung | Mobilfunk / LAN |
| Mobilfunkmodem | Ja |
| WLAN | Ja |
| LAN | Ja |
| Lastmanagement | Statisch / dynamisch |
| Solar-Laden | Ja |
| PV-Laden | 1-/3-phasig |
| PV-Ladeleistung | 2,4–22 kW |
| Dynamische Phasenumschaltung | Ja |
| EMS-Anbindung | Modbus TCP / EEBUS |
| Fahrzeugkommunikation | IEC 61851-1 Mode 3 |
| ISO 15118 | Vorbereitet |
| Plug & Charge | Vorbereitet |
| Schutzart | IP54 |
| Schlagfestigkeit | IK10 mit Front Cover |
| Schutzklasse | I |
| Montageart | Wandmontage |
| Einsatzbereich | Innen- und Außenbereich |
| Farbe | Midnight Black |
| Höhe | 402,2 mm |
| Breite | 226,3 mm |
| Tiefe | 168,2 mm |
| Gewicht | ca. 6,8 kg |
Smarte Funktionen im Überblick
| App-Steuerung | Ja |
| AMTRON® 4Drivers App | Ja |
| RFID | Ja |
| Backend-Autorisierung | Ja |
| Autostart | Ja |
| OCPP | 1.6j |
| Mobilfunk | Ja |
| WLAN | Ja |
| LAN | Ja |
| Statisches Lastmanagement | Ja |
| Dynamisches Lastmanagement | Ja |
| Solar-Laden | Ja |
| Dynamische Phasenumschaltung | Ja |
| Modbus TCP | Ja |
| EEBUS | Ja |
| MID-Zähler | Ja |
| ISO 15118 | Vorbereitet |
| Plug & Charge | Vorbereitet |
Typische Einsatzbereiche
- Unternehmen und Gewerbebetriebe
- Firmenparkplätze
- Mitarbeiterparkplätze
- Kundenparkplätze
- Flottenstandorte
- Fuhrparks
- Dienstwagen
- Bürogebäude
- Gewerbeimmobilien
- Hotels
- Parkhäuser
- Tiefgaragen
- Betriebsgelände
- Halböffentliche Ladepunkte
- Professionelle Ladeinfrastruktur
- Ladeparks mit mehreren Ladepunkten
- Standorte mit Photovoltaikanlage
Für Unternehmen und Flotten
Die AMTRON® 4Business 730 22 T2 eignet sich besonders für Unternehmen, die eine leistungsfähige und zentral verwaltbare Ladeinfrastruktur aufbauen möchten.
Der integrierte MID-Zähler ermöglicht die Erfassung der bezogenen Energie, während RFID eine kontrollierte Nutzung des Ladepunkts ermöglicht. Über OCPP kann die Wallbox an ein geeignetes Backend angebunden werden.
Damit eignet sich das Modell sowohl für Firmenfahrzeuge als auch für Mitarbeiter- und Kundenparkplätze.
Für Ladeinfrastrukturen mit mehreren Ladepunkten
Bei mehreren Elektrofahrzeugen kann das integrierte Lastmanagement die verfügbare Anschlussleistung gezielt verteilen. Die Kombination aus statischem und dynamischem Lastmanagement bietet unterschiedliche Möglichkeiten, die Ladeleistung an die jeweilige Situation anzupassen.
Das ist insbesondere bei Standorten interessant, an denen die vorhandene Netzanschlussleistung begrenzt ist.
Für PV-Anlagen
Durch Solar-Laden und die Unterstützung einer dynamischen Phasenumschaltung kann die AMTRON® 4Business 730 22 T2 auch in PV-Ladelösungen eingesetzt werden.
Der externe Energiezähler liefert dabei die Grundlage für die Steuerung des Ladevorgangs. Überschüssige Solarenergie kann dadurch gezielt zum Laden von Elektrofahrzeugen genutzt werden.
Für professionelle Backend-Systeme
Die Kombination aus OCPP 1.6j, Mobilfunk, LAN und WLAN macht die Wallbox für zentral verwaltete Ladeinfrastrukturen interessant.
Besonders praktisch ist das integrierte Mobilfunkmodem. Für die Backend-Kommunikation kann dadurch eine Mobilfunkverbindung genutzt werden, während LAN und WLAN weitere Vernetzungsmöglichkeiten bereitstellen.
Für Standorte mit Energiemanagement
Über Modbus TCP und EEBUS kann die Wallbox mit einem externen Energiemanagementsystem verbunden werden. Dadurch lässt sie sich in größere Energie- und Gebäudemanagementkonzepte integrieren.
Dies eröffnet beispielsweise Möglichkeiten für eine koordinierte Steuerung von Photovoltaikanlage, Gebäudeenergie und Elektrofahrzeugen.
Installation und elektrische Planung
Die Wallbox ist für bis zu 22 kW Ladeleistung ausgelegt und arbeitet bei dreiphasigem Betrieb mit bis zu 32 A. Die maximale Vorsicherung ist mit 32 A angegeben.
Vor der Montage müssen Netzanschluss, Leitungsquerschnitt, Schutzmaßnahmen und die verfügbare Anschlussleistung durch eine qualifizierte Elektrofachkraft geprüft werden.
Die Installation und Inbetriebnahme einer Wallbox darf nur entsprechend den geltenden elektrotechnischen Vorgaben und durch entsprechend qualifiziertes Fachpersonal erfolgen.
Bewertung durch unsere Experten
Die MENNEKES AMTRON® 4Business 730 22 T2 ist eine umfangreich ausgestattete 22-kW-Wallbox für professionelle Ladeanwendungen.
Besonders hervorzuheben sind der MID-konforme Energiezähler, das integrierte Mobilfunkmodem, OCPP 1.6j, RFID, statisches und dynamisches Lastmanagement sowie die Unterstützung von Solar-Laden, Modbus TCP und EEBUS.
Im Vergleich zu einer einfachen AC-Wallbox bietet das Modell damit deutlich mehr Möglichkeiten für zentral verwaltete Ladeinfrastruktur, Flottenlösungen und die Einbindung in Energiemanagementsysteme.
Die Typ-2-Ladebuchse macht die Wallbox zudem flexibel bei der Auswahl des verwendeten Ladekabels. Gleichzeitig sorgen IP54 und IK10 für eine robuste Ausführung für Innen- und Außenbereiche.
Unser Fazit
Die MENNEKES AMTRON® 4Business 730 22 T2 ist eine leistungsstarke und vielseitig vernetzbare Wallbox für professionelle Ladeinfrastruktur. Mit bis zu 22 kW Ladeleistung, MID-konformer Verbrauchserfassung, RFID, OCPP 1.6j, Mobilfunk und integriertem Lastmanagement bietet sie eine umfangreiche Ausstattung für Unternehmen, Flotten und gewerbliche Standorte.
Besonders flexibel ist die Ausführung mit Typ-2-Ladebuchse, da das Ladekabel nicht fest mit der Wallbox verbunden ist. Dadurch kann ein passendes Mode-3-Kabel entsprechend dem jeweiligen Einsatz ausgewählt werden.
Durch Solar-Laden, dynamische Phasenumschaltung, Modbus TCP und EEBUS eignet sich die Wallbox außerdem für moderne Lade- und Energiemanagementkonzepte.
Hersteller: MENNEKES
Hersteller-Art.-Nr.: 1347112405BK
EAN: 4015394307266
Produkt: AMTRON® 4Business 730 22 T2
Maximale Ladeleistung: 22 kW
Ladeanschluss: Typ-2-Ladebuchse
