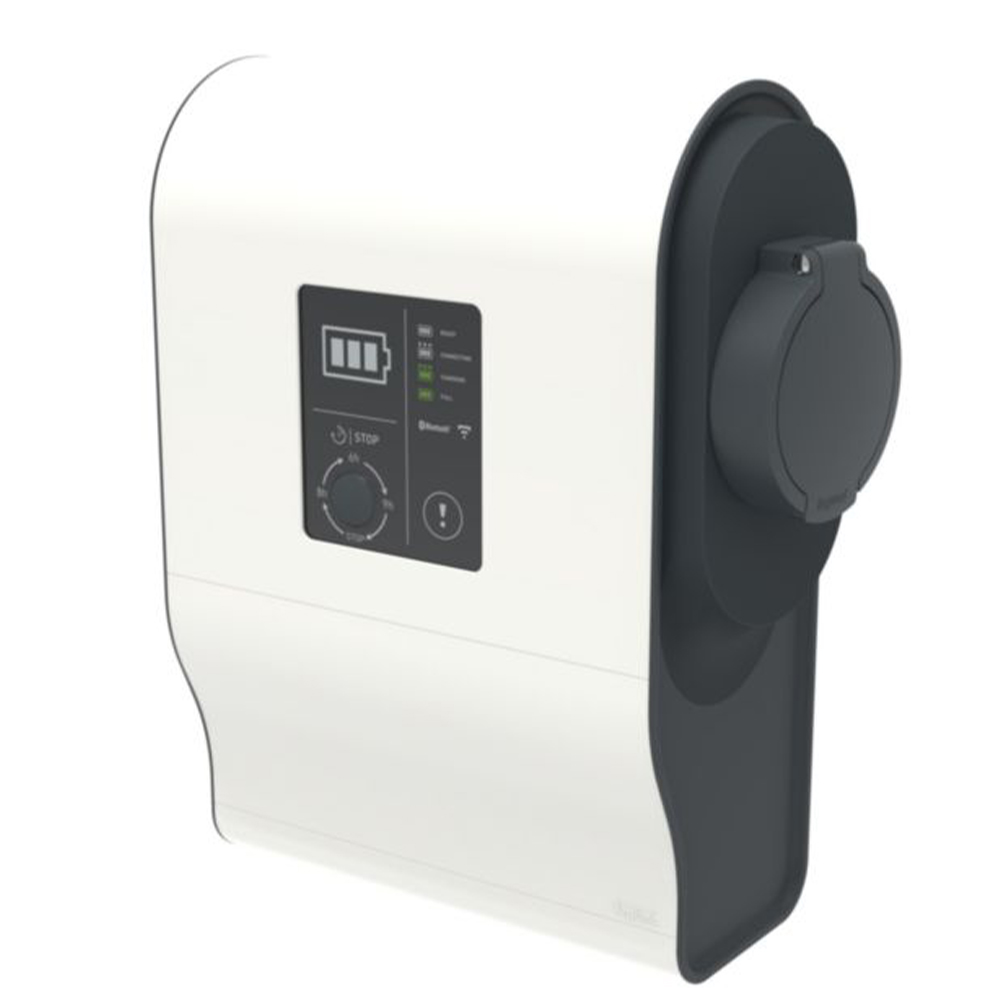

Die LEGRAND BTicino Green’Up 059007 ist eine professionell ausgestattete dreiphasige Wallbox für das Laden von Elektrofahrzeugen mit bis zu 22 kW. Die Ladestation ist für das Laden nach IEC 61851-1, Mode 3 ausgelegt und verfügt über eine Typ-2-Ladesteckdose mit integriertem Berührungsschutz. Mit einer maximalen Ladeleistung von 22 kW und einem Ladestrom von bis zu 32 A eignet sie sich sowohl für leistungsstarkes Laden im privaten Bereich als auch für anspruchsvollere gewerbliche Ladeanwendungen.
Die Ladeleistung kann flexibel an die jeweilige Elektroinstallation angepasst werden. Zur Auswahl stehen 11 kW, 15 kW, 18 kW und 22 kW. Der dazugehörige Ladestrom kann auf 16 A, 20 A, 25 A oder 32 A eingestellt werden. Dadurch lässt sich die Wallbox an unterschiedliche Netzanschlüsse, Absicherungen und verfügbare Anschlussleistungen anpassen.
Komfortable Bedienung direkt an der Wallbox
Die Bedienung erfolgt unter anderem über eine integrierte Funktionstaste. Damit kann der Ladevorgang direkt gestartet oder beendet werden. Zusätzlich lässt sich der Beginn des Ladevorgangs um 3, 6 oder 9 Stunden verzögern. Eine beleuchtete Zustandsanzeige informiert über den Betriebs- und Ladezustand und erleichtert die Kontrolle der Wallbox im täglichen Betrieb.
Für eine komfortable Konfiguration und Steuerung ist die LEGRAND 059007 mit Bluetooth ausgestattet. Über die EV-Charge-App kann die Wallbox mit einem Smartphone oder Tablet eingerichtet und bedient werden. Auch programmierbare Ladezeiten und ein tägliches Lademanagement können über die entsprechenden Funktionen umgesetzt werden.
RFID-Zugangskontrolle für definierte Nutzer
Der integrierte RFID-Leser ermöglicht die Authentifizierung des Benutzers vor dem Start des Ladevorgangs. Dadurch kann die Ladestation gegen eine unbefugte Nutzung gesichert werden. Diese Funktion ist insbesondere bei gemeinsam genutzten Ladepunkten, Firmenparkplätzen, Wohnanlagen oder halböffentlichen Ladebereichen interessant.
Die Kombination aus RFID-Zugangskontrolle und programmierbarem Lademanagement ermöglicht eine gezieltere Verwaltung der Ladeinfrastruktur. Je nach eingesetzter Systemumgebung können damit unterschiedliche Nutzer und Ladezeiten organisiert werden.
Netzwerk, WLAN, OCPP und Modbus
Neben der lokalen Bluetooth-Kommunikation bietet die Wallbox umfangreiche Möglichkeiten für die Integration in übergeordnete Systeme. Das integrierte Kommunikationsset unterstützt IP-Kommunikation über RJ45 sowie WLAN.
Für die Anbindung an Management- und Backend-Systeme stehen OCPP 1.6 und OCPP 2.0 zur Verfügung. Damit ist die Wallbox für Anwendungen geeignet, bei denen Ladepunkte zentral verwaltet, überwacht oder in ein größeres Lademanagement eingebunden werden sollen.
Zusätzlich unterstützt die LEGRAND 059007 Modbus RS485. Dadurch kann sie in entsprechende technische Anlagen und Energiemanagementsysteme integriert werden. Die verschiedenen Kommunikationswege machen die Wallbox besonders interessant für professionelle Installationen mit mehreren Ladepunkten oder einer übergeordneten Steuerung.
Einstellbare Ladeleistung und Energiemanagement
Die Möglichkeit, die Ladeleistung auf 11, 15, 18 oder 22 kW einzustellen, bietet eine hohe Flexibilität bei der Planung. Die maximale Leistung muss dabei immer zur vorhandenen elektrischen Infrastruktur und deren Absicherung passen.
Auch ein zeitgesteuertes Laden ist möglich. Dadurch können Ladezeiten beispielsweise auf bestimmte Zeitfenster abgestimmt werden. In Verbindung mit einem geeigneten Energiemanagement kann die Ladeleistung besser an den tatsächlichen Energiebedarf oder die verfügbare Leistung angepasst werden.
Integrierte DC-Fehlerstromerkennung
Für zusätzliche Sicherheit verfügt die Wallbox über eine integrierte DC-Fehlerstromerkennung. Die Ladestation selbst besitzt jedoch keinen integrierten Leitungsschutzschalter und keinen integrierten Fehlerstromschutzschalter. Die erforderliche elektrische Absicherung muss deshalb bei der Installation entsprechend den geltenden Vorschriften und den örtlichen Anschlussbedingungen durch eine geeignete Elektrofachkraft vorgesehen werden.
Die Installation und Inbetriebnahme darf nur entsprechend den Herstellerangaben und den geltenden elektrotechnischen Anforderungen erfolgen.
Robustes Gehäuse für Wand- und Stelenmontage
Das kompakte Gehäuse besteht aus Kunststoff und besitzt die Schutzart IP44. Zusätzlich erreicht die Wallbox die Schlagfestigkeit IK08. Mit ihren Abmessungen von 365 x 295 x 140 mm lässt sie sich platzsparend an einer Wand montieren.
Für eine freistehende Installation kann die Wallbox mit einem passenden Standfuß ausgestattet werden. Damit eignet sie sich beispielsweise für Stellplätze, Parkflächen oder Bereiche, in denen keine geeignete Wand zur Verfügung steht.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: LEGRAND BTicino
• Hersteller-Art.-Nr.: 059007
• Produktserie: Green’Up
• Produktart: Wandladestation / Wallbox
• Ladebetriebsart: Mode 3
• Norm: IEC 61851-1
• Anzahl Ladepunkte: 1
• Anschluss: 3-phasig
• Netzspannung: 400 V AC
• Nennanschlussspannung: 380–415 V
• Gehäusematerial: Kunststoff
• Farbe: Weiß/Schwarz
• Schutzart: IP44
• Schlagfestigkeit: IK08
• Montageart: Wandmontage
• Freistehende Montage: mit optionalem Standfuß
• Energiezähler integriert: Nein
• Display: Nein
• Hausanschlusskasten integriert: Nein
LADETECHNISCHE DATEN
• Maximale Ladeleistung: 22 kW
• Einstellbare Ladeleistung: 11 / 15 / 18 / 22 kW
• Maximaler Ladestrom: 32 A
• Einstellbarer Ladestrom: 16 / 20 / 25 / 32 A
• Anzahl Ladepunkte: 1
• Ladeanschluss: Typ 2
• Anzahl Typ-2-Ladesteckdosen: 1
• Typ-2-Ladesteckdose mit Berührungsschutz: Ja
• Ladekabel: nicht integriert
• Ladekabellänge: 0 m
• Ladeverfahren: AC
• Ladebetrieb: Mode 3
BEDIENUNG & LADEMANAGEMENT
• Funktionstaste: Ja
• Direktes Ein-/Ausschalten: Ja
• Verzögerter Ladestart: Ja
• Verzögerung: 3 / 6 / 9 Stunden
• Beleuchtete Statusanzeige: Ja
• Programmierbares tägliches Laden: Ja
• Energiemanagement: Ja
• Ladeleistung einstellbar: Ja
• Zugangssperre: Ja
• RFID-Lesemodul: integriert
• RFID-Authentifizierung: Ja
KOMMUNIKATION & SMART-FUNKTIONEN
• Bluetooth: Ja
• WLAN: Ja
• IP-Kommunikation: Ja
• RJ45-Netzwerkanschluss: Ja
• Modbus RS485: Ja
• OCPP 1.6: Ja
• OCPP 2.0: Ja
• Kommunikationsset: integriert
• App-Steuerung: Ja
• App: EV Charge
• Steuerung per Smartphone: Ja
• Steuerung per PC: Ja
• Fernkonfiguration: Ja
• Netzwerkkommunikation: Ja
• Apple HomeKit: Nein
• Google Assistant: Nein
• Amazon Alexa: Nein
• IFTTT: Nein
• Sprachsteuerung: Nein
SICHERHEIT & SCHUTZ
• Integrierte DC-Fehlerstromerkennung: Ja
• DC-Fehlerstromerkennung: 6 mA
• Leitungsschutzschalter integriert: Nein
• Fehlerstromschutzschalter integriert: Nein
• Externe Absicherung erforderlich: Ja
• Schutzart: IP44
• Schlagfestigkeit: IK08
• Berührungsschutz an Typ-2-Ladebuchse: Ja
• Installation durch Elektrofachkraft erforderlich: Ja
MAẞE
• Höhe: 365 mm
• Breite: 295 mm
• Tiefe: 140 mm
• Abmessungen: 365 x 295 x 140 mm
EINSATZBEREICHE
• Privathäuser
• Einfamilienhäuser
• Mehrfamilienhäuser
• Garagen
• Carports
• Private Stellplätze
• Firmenparkplätze
• Gewerbliche Stellplätze
• Wohnanlagen
• Fuhrparks
• Ladepunkte mit RFID-Zugangskontrolle
• Ladeinfrastruktur mit zentraler Verwaltung
• OCPP-basierte Ladesysteme
• Energiemanagementsysteme
• Installationen mit Modbus-Kommunikation
• Ladepunkte mit einstellbarer Ladeleistung
OPTIONALES ZUBEHÖR
• Standfuß für LEGRAND Green’Up Wallbox – Hersteller-Art.-Nr.: 059052
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die LEGRAND BTicino Green’Up 059007 insbesondere für professionelle Ladeanwendungen, bei denen neben einer hohen Ladeleistung auch umfangreiche Steuerungs- und Kommunikationsmöglichkeiten gefragt sind. Die einstellbare Ladeleistung von 11 bis 22 kW, RFID-Zugangskontrolle, Bluetooth, WLAN, OCPP und Modbus RS485 ermöglichen eine sehr flexible Einbindung in unterschiedliche Lade- und Energiemanagementkonzepte.
Besonders interessant ist die Wallbox für Unternehmen, Wohnanlagen und größere Ladeinfrastrukturen, bei denen Ladepunkte zentral verwaltet und Nutzer kontrolliert freigeschaltet werden sollen. Durch OCPP 1.6 und OCPP 2.0 bestehen zudem umfangreiche Möglichkeiten zur Anbindung an geeignete Backend- und Lademanagementsysteme.
Für die Installation ist zu beachten, dass die Wallbox nicht mit einem Leitungsschutzschalter oder Fehlerstromschutzschalter ausgestattet ist. Die erforderlichen Schutzorgane müssen entsprechend der konkreten Installation und den örtlichen Anschlussbedingungen durch eine qualifizierte Elektrofachkraft vorgesehen werden.
LEGRAND
Legrand ist ein international tätiger Hersteller von Lösungen für die elektrische und digitale Gebäudeinfrastruktur. Zum Produktportfolio gehören unter anderem Produkte für Energieverteilung, Schalter und Steckdosen, Gebäudetechnik sowie Elektromobilität. Mit der Green'Up Produktfamilie bietet Legrand spezielle Lösungen für das Laden von Elektrofahrzeugen.
Die Green'Up Wallboxen und Ladestationen sind für unterschiedliche Ladeanforderungen im privaten und gewerblichen Bereich konzipiert. Je nach Modell stehen Funktionen wie Typ-2-Ladeanschluss, Bluetooth-Kommunikation, App-Steuerung, programmierbare Ladefunktionen und integrierte DC-Fehlerstromerkennung zur Verfügung.
Mit einer Legrand Wallbox erhalten Anwender eine moderne Lösung für die Installation eines festen Ladepunkts.
