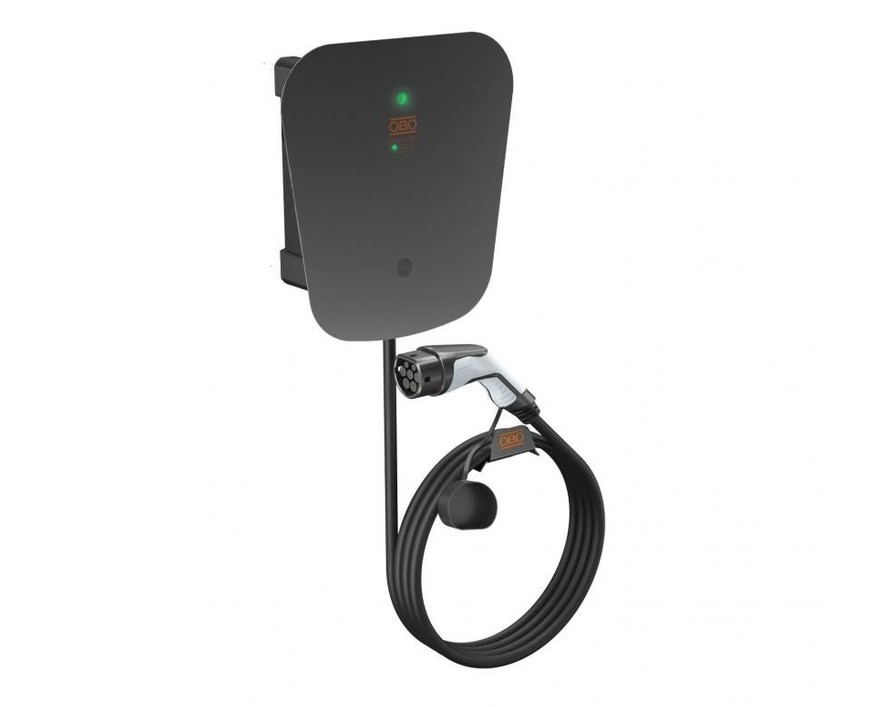

Die OBO Bettermann Ion Wallbox Key Protect ist für einen einzelnen Ladepunkt im privaten Bereich konzipiert und eignet sich für die ortsfeste Wandmontage im Innenbereich sowie im geschützten Außenbereich. Mit einer maximalen Ladeleistung von 22 kW ermöglicht sie das schnelle dreiphasige Laden geeigneter Elektrofahrzeuge.
Die Wallbox unterstützt das Laden nach Mode 3 gemäß IEC 61851-1 und ist für TN- und TT-Netze geeignet. Neben dem dreiphasigen Laden unterstützt die Ion Wallbox grundsätzlich auch ein- und zweiphasige Ladevorgänge. Die Ladeleistung kann auf einen festen Wert begrenzt werden; werkseitig ist die Wallbox auf 11 kW eingestellt. Dadurch lässt sich die Ladeleistung an die vorhandene elektrische Installation oder die Anforderungen des jeweiligen Fahrzeugs anpassen.
Zum Lieferumfang gehört ein 5 m langes Ladekabel mit Typ-2-Ladestecker sowie eine Kabelhalterung. Die Wallbox wird anschlussfertig vorverdrahtet geliefert und kann wahlweise von oben oder unten eingespeist werden. Dadurch lässt sich die Installation flexibel an die baulichen Gegebenheiten vor Ort anpassen.
Für einen sicheren Betrieb verfügt die Ion Wallbox Key Protect über eine integrierte Temperaturüberwachung sowie eine DC-Fehlerstromüberwachung. Zusätzlich ist ein Überspannungsschutz für Energie- und Datenleitungen integriert. Der Betriebszustand wird über eine LED-Anzeige signalisiert.
Ein besonderes Merkmal der Key-Protect-Ausführung ist der integrierte Schlüsselschalter zur Autorisierung. Dadurch kann der Ladevorgang gezielt freigegeben werden. Die Wallbox eignet sich somit insbesondere für private Ladepunkte, bei denen verhindert werden soll, dass der Ladepunkt ohne vorherige Autorisierung genutzt wird.
Für die Einbindung in intelligente Energie- und Gebäudetechnik steht eine RS-485-Schnittstelle mit Modbus-RTU-Protokoll zur Verfügung. Die bidirektionale Kommunikation ermöglicht die Anbindung an externe Steuerungen. Dadurch kann die Wallbox beispielsweise in ein dynamisches Lastmanagement eingebunden werden. Auch ein PV-optimiertes Laden ist über eine entsprechende externe Steuerung möglich.
Die Wallbox kann unter anderem mit externen Systemen wie ASKI, Smart1Solutions, Loxone oder Comexio angesteuert werden. Zusätzlich besitzt sie einen potentialfreien Freigabekontakt, der beispielsweise für die Einbindung einer Photovoltaikanlage oder eines Rundsteuerempfängers genutzt werden kann.
Das robuste Polycarbonatgehäuse besitzt die Schutzart IP66 und die Schlagfestigkeit IK08. Die Wallbox ist damit gegen Staub und starkes Strahlwasser geschützt. Edelstahl-Designelemente ergänzen die schwarze Gehäuseausführung und sorgen für eine hochwertige Optik.
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: OBO Bettermann
• Produktserie: Ion Wallbox
• Ausführung: Ion Wallbox Key Protect
• Typ: WB AC BL KS SPD
• Hersteller-Art.-Nr.: 6570026
• EAN: 4012197274863
• Anzahl der Ladepunkte: 1
• Ausführung: 3-phasig
• Ladebetriebsart: Mode 3 gemäß IEC 61851-1
• Nennanschlussleistung: 22 kW
• Maximale Leistung pro Ladepunkt: 22 kW
• Werkseitig eingestellte Ladeleistung: 11 kW
• Ladeleistung begrenzbar: ja
• Ladeanschluss: Typ 2
• Ladekabel: 5 m
• Ladestecker: Typ 2
• Kabelhalterung: vorhanden
• Netzsysteme: TN und TT
• Montageart: Wandmontage
• Einspeisung: von oben oder unten
• Einsatzbereich: Innenbereich und geschützter Außenbereich
• Anschlussfertig vorverdrahtet: ja
• Gehäusematerial: Polycarbonat
• Oberfläche: lackiert
• Farbe: Schwarz
• Designelemente: Edelstahl
SICHERHEIT & SCHUTZ
• Schutzart: IP66
• Schlagfestigkeit: IK08
• Integrierte Temperaturüberwachung: ja
• DC-Fehlerstromüberwachung: ja
• Integrierter Überspannungsschutz: ja
• Überspannungsschutz für: Energie- und Datenleitungen
• FI-Schalter Typ A: nicht integriert
• FI-Schalter Typ B: nicht integriert
• Leitungsschutzschalter: nicht integriert
• Hausanschlusskasten: nicht integriert
• Statusanzeige: LED
KOMMUNIKATION & STEUERUNG
• Kommunikationsschnittstelle: RS-485
• Kommunikationsprotokoll: Modbus RTU
• Bidirektionale Kommunikation: ja
• Dynamisches Lastmanagement: über Modbus RTU möglich
• PV-optimiertes Laden: über externe Steuerung möglich
• Digitale Authentifizierung: über externe Steuerung möglich
• Web-/App-Steuerung: über externe Systeme möglich
• Potentialfreier Freigabekontakt: vorhanden
• Schlüsselschalter: vorhanden
• Autorisierung: über Schlüsselschalter
• Externe Steuerungssysteme: ASKI, Smart1Solutions, Loxone, Comexio
• Anbindung von Photovoltaikanlagen: möglich
• Anbindung von Rundsteuerempfängern: möglich
• Energiezähler: nicht integriert
• Lastmanagement: nicht integriert
• Kommunikationsschnittstelle für externe Steuerung: vorhanden

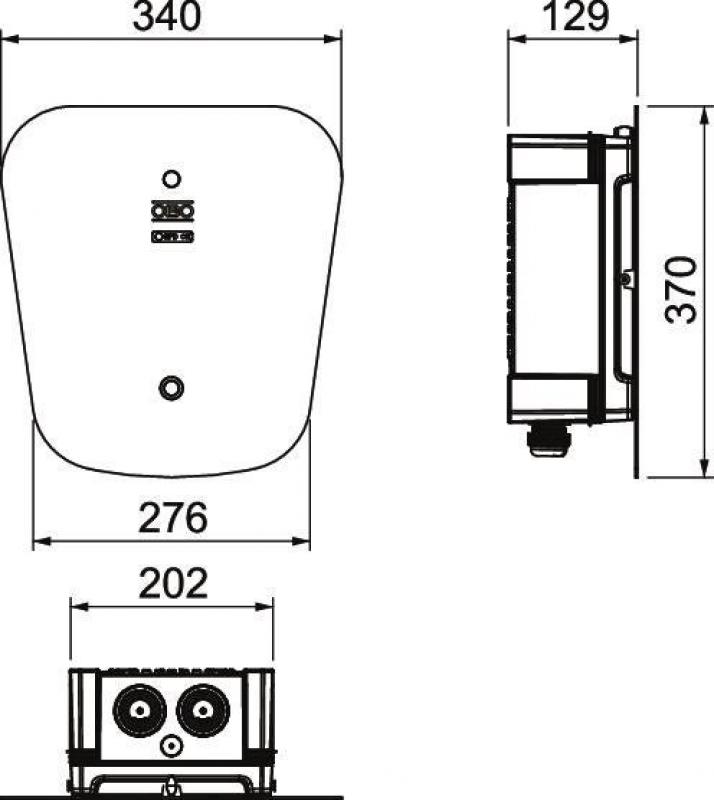

MAẞE
• Breite: 340 mm
• Höhe: 370 mm
• Tiefe: 136 mm
• Abmessungen: 370 x 340 x 136 mm
EINSATZBEREICHE
• Private Ladepunkte für Elektrofahrzeuge
• Einfamilienhäuser
• Wohngebäude
• Private Garagen
• Carports
• Geschützte Stellplätze
• Innenbereiche
• Geschützte Außenbereiche
• Ladepunkte mit Zugangskontrolle
• PV-optimiertes Laden
• Dynamisches Lastmanagement
• Energiemanagement über Modbus RTU
• Integration in Gebäudeautomation
• Integration in externe Energiemanagementsysteme
OPTIONALES ZUBEHÖR
• Wetterschutzdach für Ion Wallbox Basic/Key – Hersteller-Art.-Nr.: 6570105
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die OBO Bettermann Ion Wallbox Key Protect 6570026 für private Ladeanwendungen, bei denen eine hohe Ladeleistung mit kontrolliertem Zugang und intelligenter Steuerungsmöglichkeit kombiniert werden soll.
Besonders überzeugend sind die 22 kW Ladeleistung, das 5 m lange Typ-2-Ladekabel, der integrierte Überspannungsschutz, die DC-Fehlerstromüberwachung und der Schlüsselschalter zur Autorisierung. Damit bietet die Wallbox eine umfangreiche Ausstattung für den täglichen Einsatz am privaten Ladepunkt.
Durch die RS-485-Schnittstelle mit Modbus RTU lässt sich die Ion Wallbox zudem in intelligente Energiesysteme integrieren. Dadurch sind unter anderem dynamisches Lastmanagement und PV-optimiertes Laden mit geeigneten externen Steuerungssystemen möglich. Wer eine robuste 22-kW-Wallbox mit Typ-2-Kabel, Zugangskontrolle und umfangreichen Schnittstellen sucht, kann die OBO Bettermann Ion Wallbox Key Protect im LED-Centrum kaufen.
