Hager witty plus XVL122S – 22-kW-Wallbox mit Lastmanagement, MID und OCPP
Die Hager witty plus XVL122S ist eine moderne AC-Ladestation für Elektrofahrzeuge und Plug-in-Hybride. Mit einer maximalen Ladeleistung von 22 kW eignet sie sich für private Ladeplätze ebenso wie für Mehrfamilienhäuser, Unternehmen und kleinere Fahrzeugflotten.
Die Wallbox verfügt über eine integrierte Typ-2S-Ladesteckdose. Das Fahrzeug wird über ein separates Typ-2-Ladekabel angeschlossen, wodurch die Kabellänge flexibel gewählt werden kann. Die Ladestation unterstützt sowohl einphasigen als auch dreiphasigen Betrieb. Bei dreiphasiger Versorgung sind bis zu 22 kW möglich.
Ein besonderer Vorteil der XVL122S ist das integrierte Lastmanagement. Die Ladeleistung kann an die verfügbare elektrische Leistung angepasst werden. Dadurch lässt sich die Wallbox besser in Gebäude integrieren, in denen gleichzeitig weitere leistungsstarke Verbraucher betrieben werden.
Die XVL122S verfügt außerdem über einen integrierten MID-konformen Energiezähler. Dieser ermöglicht eine präzise Erfassung der beim Ladevorgang bezogenen Energie und schafft damit die Grundlage für Anwendungen wie die Dienstwagenabrechnung. Über OCPP 1.6J kann die Wallbox zudem an geeignete Backend- und Abrechnungssysteme angebunden werden.
Für die Nutzung von selbst erzeugtem Solarstrom bietet die Wallbox Möglichkeiten zur Integration in ein Energiemanagementsystem. In Verbindung mit dem optional erhältlichen Hager Energiemanagement Controller flow R2 kann die Ladeleistung entsprechend der Energieflüsse im Gebäude gesteuert werden. Dadurch lässt sich beispielsweise überschüssige PV-Energie zum Laden des Elektrofahrzeugs verwenden.
Die Authentifizierung kann über RFID erfolgen. Dadurch lässt sich der Zugang zur Ladestation auf berechtigte Nutzer beschränken. Zusätzlich verfügt die Wallbox über eine Bluetooth-Schnittstelle für die Hager Charge App.

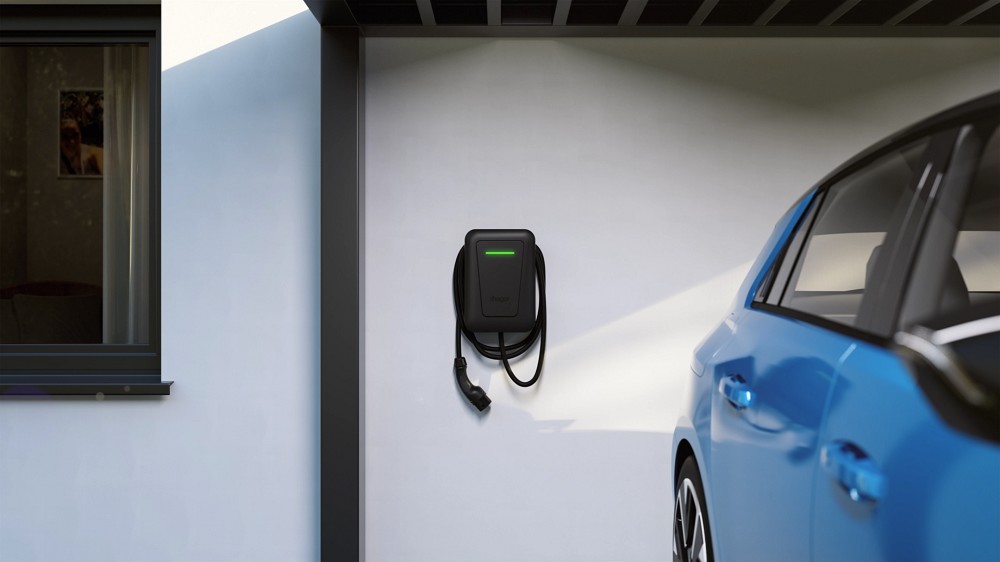

Die XVL122S ist für den Einsatz im Innen- und Außenbereich ausgelegt. Das Gehäuse aus Kunststoff erreicht die Schutzart IP55 und die Stoßfestigkeit IK10. Damit ist die Ladestation gut gegen Staub, Strahlwasser und mechanische Belastungen geschützt. Der zulässige Betriebstemperaturbereich reicht von -25 bis +50 °C.
Mit ihren Abmessungen von 370 × 250 × 150 mm lässt sich die Wallbox platzsparend an der Wand montieren.
Technische Daten:
- Hersteller: Hager
- Produktserie: witty plus
- Modell: XVL122S
- EAN: 3250610087770
- Ladeleistung: bis zu 22 kW
- Anschlussleistung: 0,1–22 kW
- Anzahl Ladepunkte: 1
- Anschluss: 1- und 3-phasig
- Bemessungsstrom: 32 A
- Nennspannung: 230–240 V
- Netzfrequenz: 50–60 Hz
- Ladeanschluss: Typ 2S
- Lastmanagement: Ja
- MID-konformer Energiezähler: Ja
- OCPP: 1.6J
- RFID-Autorisierung: Ja
- Bluetooth: Ja
- Hager Charge App: Ja
- PV-Überschussladen: in Verbindung mit geeignetem Energiemanagementsystem
- Anzahl Steckdosen: 0
- Integrierter Leitungsschutzschalter: Nein
- Notentriegelung bei Stromausfall: Ja
- Schutzart: IP55
- Stoßfestigkeit: IK10
- Montageart: Wandbefestigung
- Material: Kunststoff
- Betriebstemperatur: -25 bis +50 °C

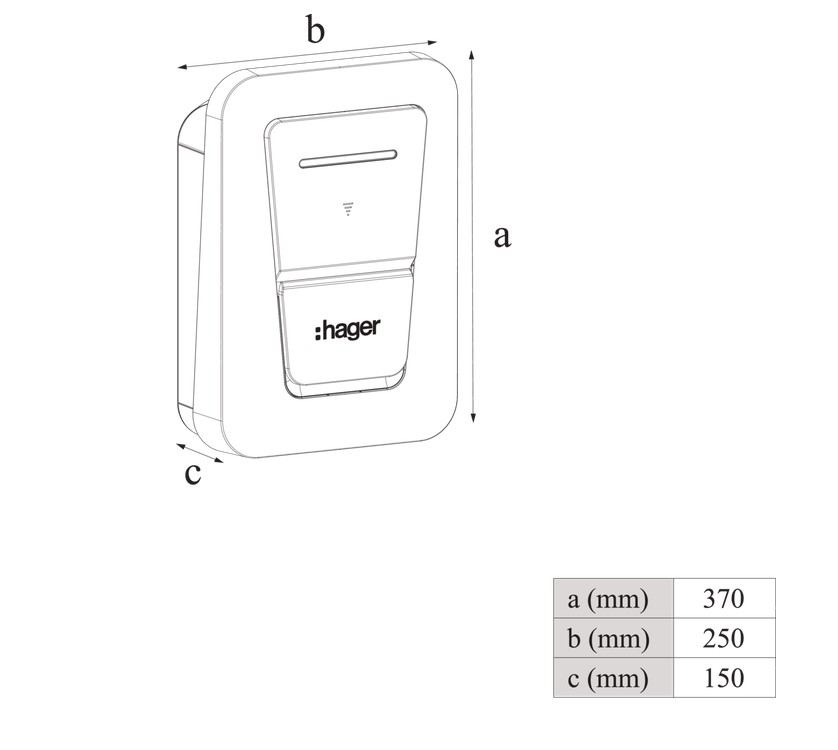

Abmessungen:
- Höhe: 370 mm
- Breite: 250 mm
- Tiefe: 150 mm
Ladeleistung und Anschluss:
Die XVL122S kann mit einer Leistung von bis zu 22 kW laden. Der maximale Bemessungsstrom beträgt 32 A. Durch die Unterstützung von ein- und dreiphasigem Betrieb lässt sich die Wallbox unterschiedlich in die elektrische Infrastruktur integrieren.
Bei dreiphasiger Versorgung steht die maximale Ladeleistung von 22 kW zur Verfügung. Die tatsächlich am Fahrzeug ankommende Ladeleistung hängt zusätzlich von dessen integriertem AC-Ladegerät und den jeweiligen Betriebsbedingungen ab.
Integriertes Lastmanagement:
Das integrierte Lastmanagement ermöglicht die Anpassung der Ladeleistung an die verfügbare elektrische Leistung. Dadurch kann verhindert werden, dass die Wallbox die gesamte verfügbare Anschlussleistung beansprucht, wenn gleichzeitig andere Verbraucher im Gebäude aktiv sind.
Für größere Installationen oder die intelligente Koordination der Energieflüsse kann die Wallbox mit einem geeigneten Energiemanagementsystem kombiniert werden.
PV-Überschussladen und Energiemanagement:
Die XVL122S kann in ein intelligentes Energiesystem eingebunden werden. Mit dem optionalen XEM470 Energiemanagement Controller flow R2 lassen sich unter anderem Energieflüsse im Gebäude berücksichtigen und Ladevorgänge entsprechend steuern. Hager nennt dabei unter anderem PV-Überschussladen und verschiedene Ladebetriebsarten.
MID-Zähler und OCPP:
Der integrierte MID-konforme Energiezähler ermöglicht eine genaue Erfassung der geladenen Energiemenge. In Kombination mit der OCPP-1.6J-Schnittstelle kann die XVL122S an geeignete Backend-Systeme angebunden werden. Damit eignet sie sich auch für Anwendungen, bei denen Ladevorgänge dokumentiert und abgerechnet werden sollen.
RFID und Bedienung:
Die integrierte RFID-Schnittstelle ermöglicht eine Zugangskontrolle für unterschiedliche Nutzer. Zusätzlich steht Bluetooth für die Verbindung mit der Hager Charge App zur Verfügung.
Sicherheitsmerkmale:
- Schutzart IP55
- Stoßfestigkeit IK10
- Notentriegelung bei Stromausfall
- Integrierte DC-Fehlerstromüberwachung
- RFID-Zugangskontrolle
- Robustes Kunststoffgehäuse
- Für -25 bis +50 °C geeignet
Hager weist darauf hin, dass aufgrund der integrierten DC-Fehlerstromerkennung bauseitig ein RCD Typ A eingesetzt werden kann; die konkrete Absicherung und Installation muss entsprechend den örtlichen elektrotechnischen Anforderungen erfolgen.
Einsatzbereiche:
- Einfamilienhäuser
- Zweifamilienhäuser
- Mehrfamilienhäuser
- Carports
- Garagen
- Firmenparkplätze
- Gewerbeimmobilien
- Fuhrparks
- Dienstwagen-Ladeplätze
- Ladeinfrastruktur mit mehreren Wallboxen
- Innenbereiche
- Geeignete Außenbereiche
Zukunftssicherheit mit ISO 15118:
Nach den aktuellen Hager-Produktdaten ist ISO 15118 für Ausführungen der XVL122S ab Q3/2026 verfügbar. Damit wird die Wallbox für zukünftige Kommunikationsfunktionen zwischen Fahrzeug und Ladeinfrastruktur vorbereitet. Welche Funktionen tatsächlich genutzt werden können, hängt vom jeweiligen Fahrzeug und der übrigen Systemumgebung ab.
Wichtiger Hinweis zur Ladeleistung:
Die angegebenen 22 kW stellen die maximale Ladeleistung der Wallbox dar. Die tatsächliche Ladeleistung wird unter anderem durch das Fahrzeug, die Netzversorgung, die eingestellte Stromstärke und das Lastmanagement bestimmt.
Bewertung durch unsere Experten:
Die Hager witty plus XVL122S ist eine vielseitige 22-kW-Wallbox für anspruchsvollere Ladeanwendungen. Besonders interessant ist die Kombination aus Typ-2S-Ladesteckdose, integriertem Lastmanagement, MID-Zähler, OCPP und RFID-Zugangskontrolle.
Durch die Möglichkeit zur Einbindung eines Energiemanagementsystems eignet sich die Wallbox außerdem für Anwendungen mit Photovoltaikanlage und intelligentem Energiemanagement. Die robuste Ausführung mit IP55 und IK10 erlaubt den Einsatz in unterschiedlichen Innen- und Außenbereichen.
Für private Nutzer bietet die XVL122S damit eine zukunftsorientierte Lösung, während MID-Zähler, OCPP und die verschiedenen Steuerungsmöglichkeiten insbesondere für gewerbliche Anwendungen und Dienstwagenabrechnungen interessant sind.
Zubehör:
- XEM470 – Energiemanagement Controller flow R2
- XEVA733 – Ladekabel 32 A, 3-phasig, Typ 2, 5 m
- XEVA734 – Ladekabel 32 A, 3-phasig, Typ 2, 7,5 m

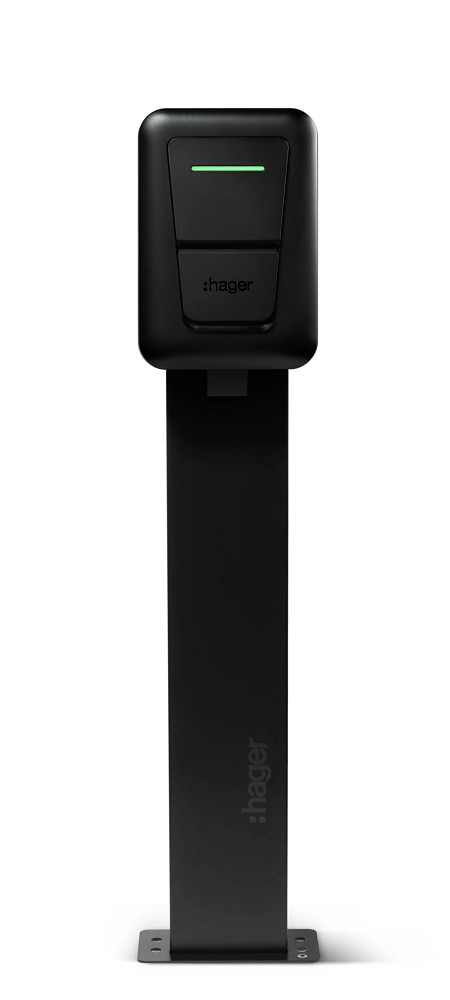

- XVA130 – Standfuß zur Montage einer Ladestation witty one plus pro
- XVA135 – Standfuß zur Montage von zwei Ladestationen witty one plus pro
Diese Zubehörartikel werden aktuell direkt auf der Hager-Produktseite der XVL122S als optionales Zubehör geführt.
Zusätzlich führt Hager für die witty-Familie weitere Zubehör- und Erweiterungskomponenten, darunter XVA410 (3 RFID-Karten), XVA420 (10 RFID-Karten) und XVA285 (LTE-Erweiterungskarte für witty plus pro zur OCPP-Anbindung).
