Eaton Green Motion DC 22 – 22 kW DC-Ladestation mit CCS und RFID
Die Eaton Green Motion DC 22 ist eine leistungsstarke DC-Ladestation mit 22 kW Ladeleistung für Elektrofahrzeuge. Sie wurde für den Einsatz im Innen- und Außenbereich entwickelt und verbindet kompakte Abmessungen mit einer robusten Konstruktion aus Stahl. Die Ladestation verfügt über einen CCS-Anschluss für Gleichstromladung, ein fest angeschlossenes 5 m langes Ladekabel sowie eine integrierte RFID-Zugangskontrolle.
Mit einer Nennanschlussleistung von 22 kW bei 400 V und dreiphasiger Versorgung bietet die Green Motion DC 22 eine leistungsfähige Ladelösung für verschiedene Einsatzbereiche. Die maximale Leistung pro Ladepunkt beträgt ebenfalls 22 kW. Damit eignet sich die DC-Wallbox insbesondere für Anwendungen, bei denen eine schnelle und komfortable Gleichstromladung benötigt wird.

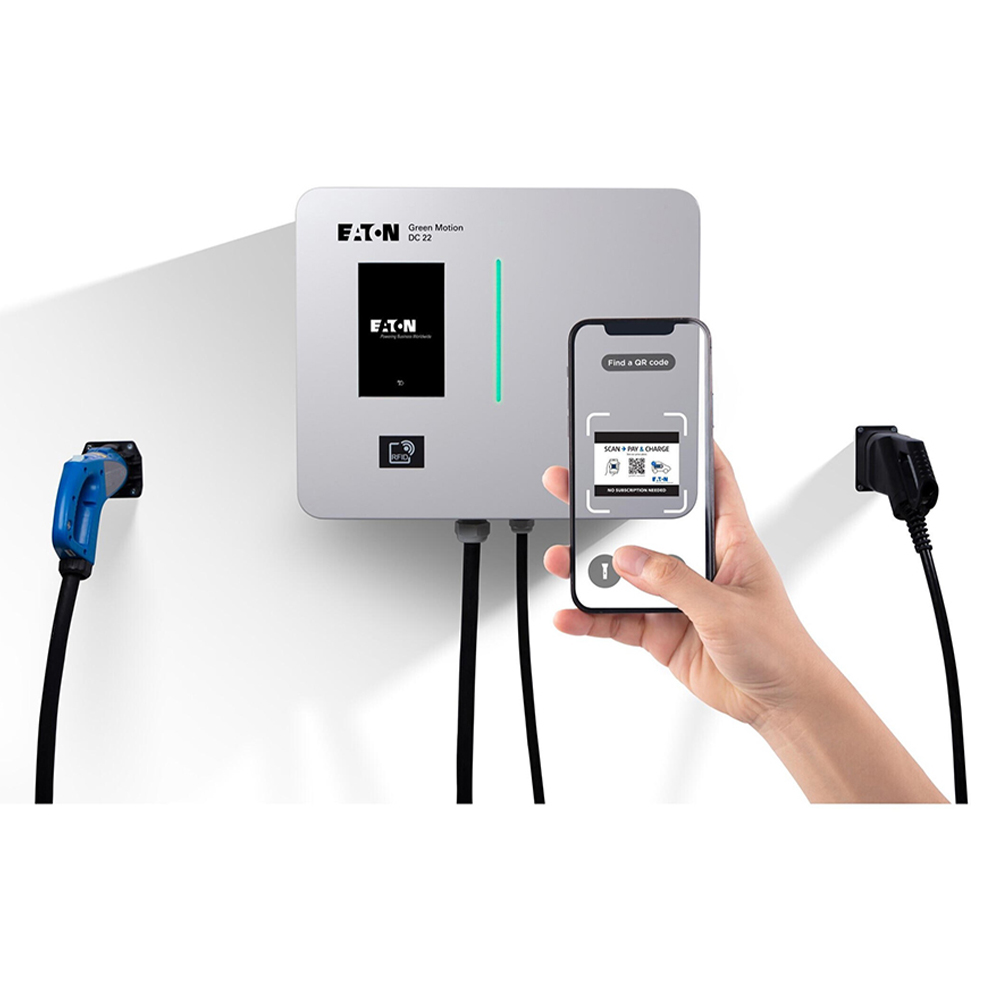

Die Kommunikation erfolgt über OCPP, wodurch die Ladestation in geeignete Backend- und Ladeinfrastruktur-Systeme eingebunden werden kann. Zusätzlich stehen eine Kommunikationsschnittstelle und ein LCD-Display zur Verfügung. Die integrierte Zugangskontrolle ermöglicht eine gezielte Freigabe des Ladevorgangs.
Für den Anschluss an das Elektrofahrzeug ist die Ladestation mit einem CCS-2-Anschluss und einem 5 m langen Ladekabel ausgestattet. Zusätzlich verfügt das Gerät über eine CEE-Steckdose. Die Kombination aus CCS-Ladekabel, RFID-Zugangskontrolle, LCD-Anzeige und OCPP-Kommunikation macht die Green Motion DC 22 zu einer vielseitig einsetzbaren Lösung für moderne Ladeinfrastrukturen.
Durch die Schutzart IP54 ist die Ladestation gegen Staub und Spritzwasser geschützt. Die hohe Stoßfestigkeit IK10 sorgt für eine besonders robuste Ausführung. Der zulässige Betriebstemperaturbereich von -25 °C bis +45 °C ermöglicht den Einsatz unter unterschiedlichen Umgebungsbedingungen.

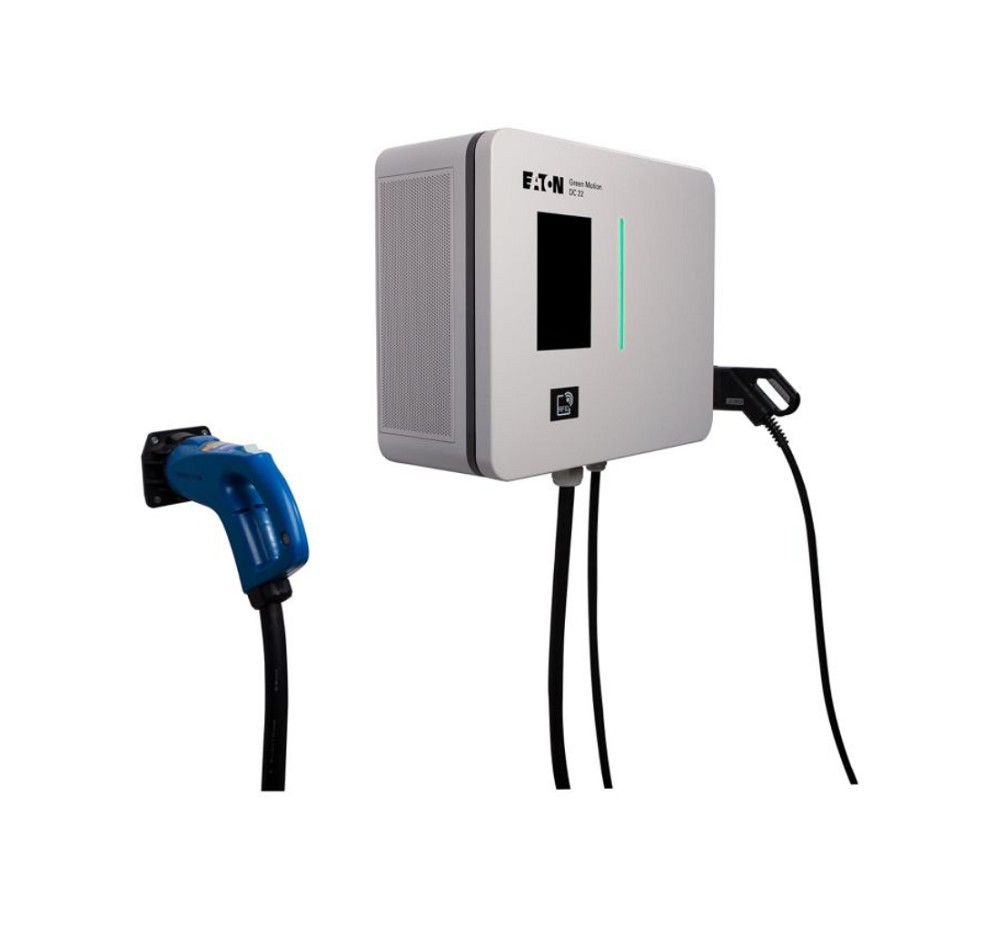

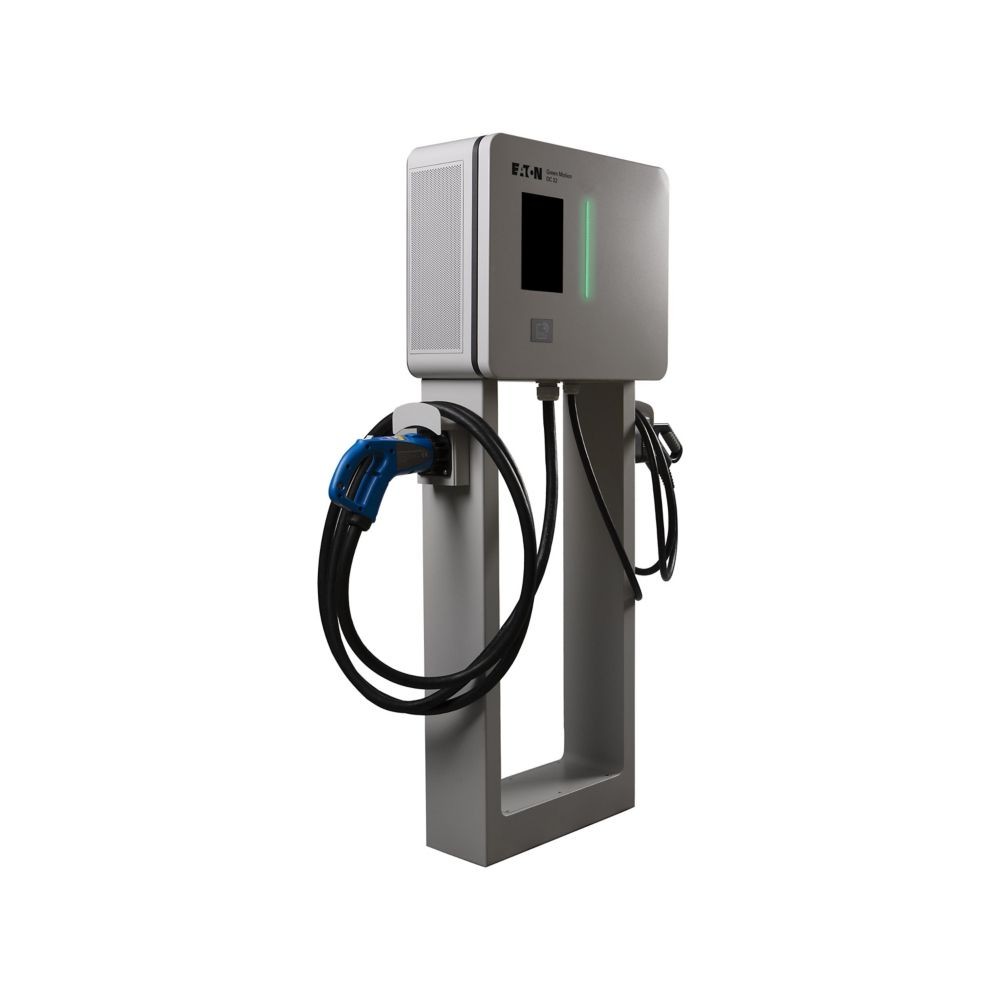

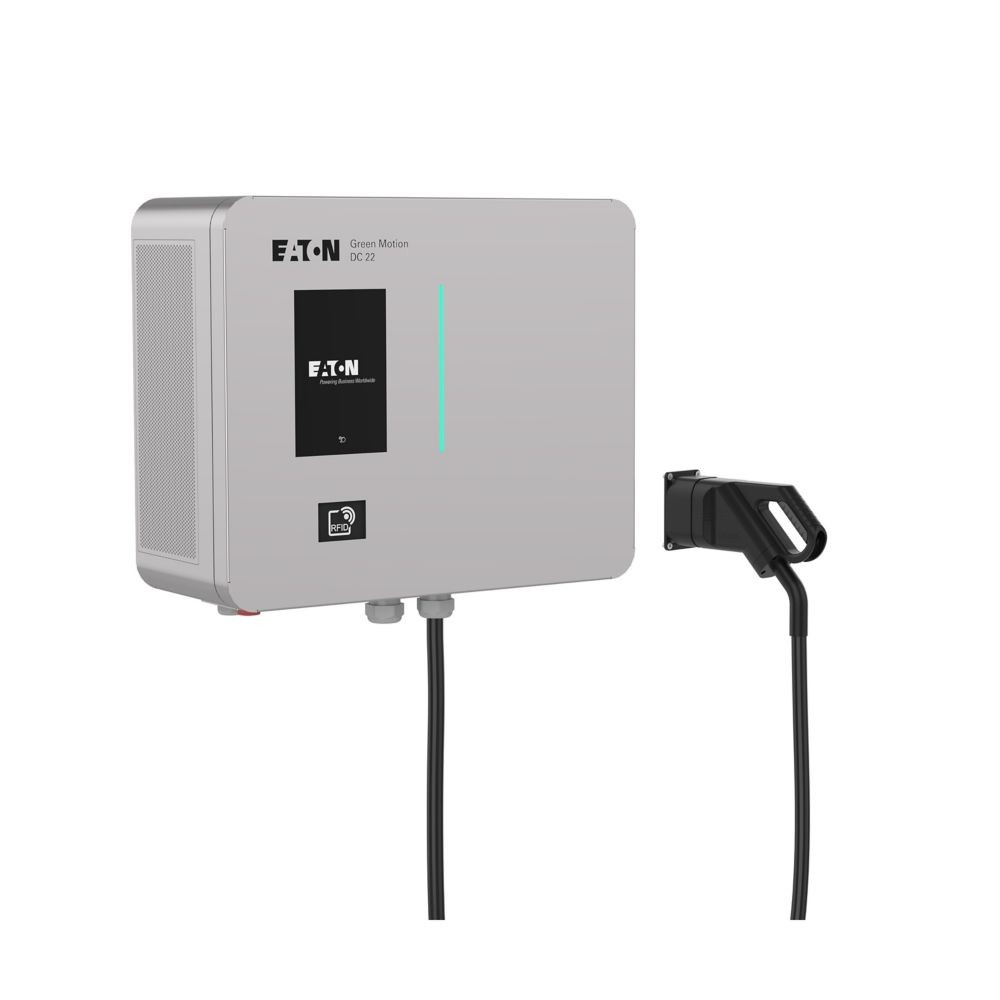

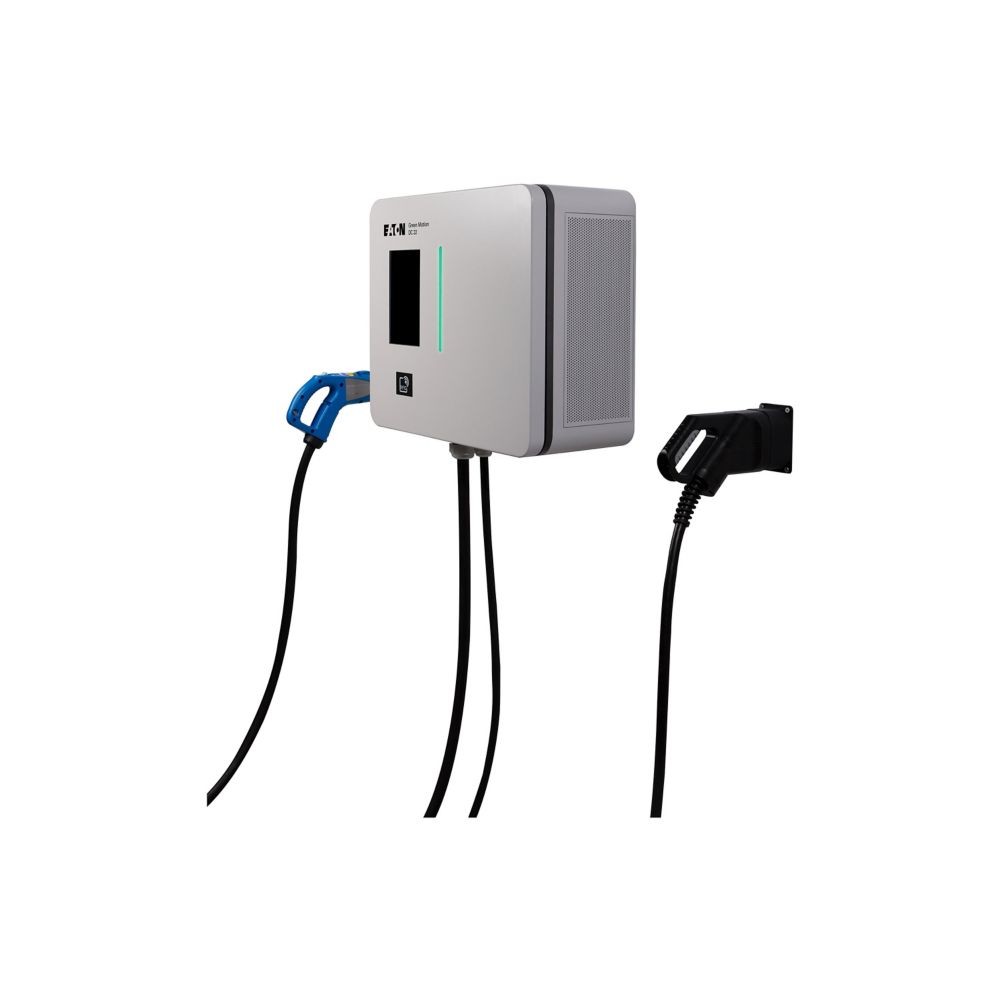

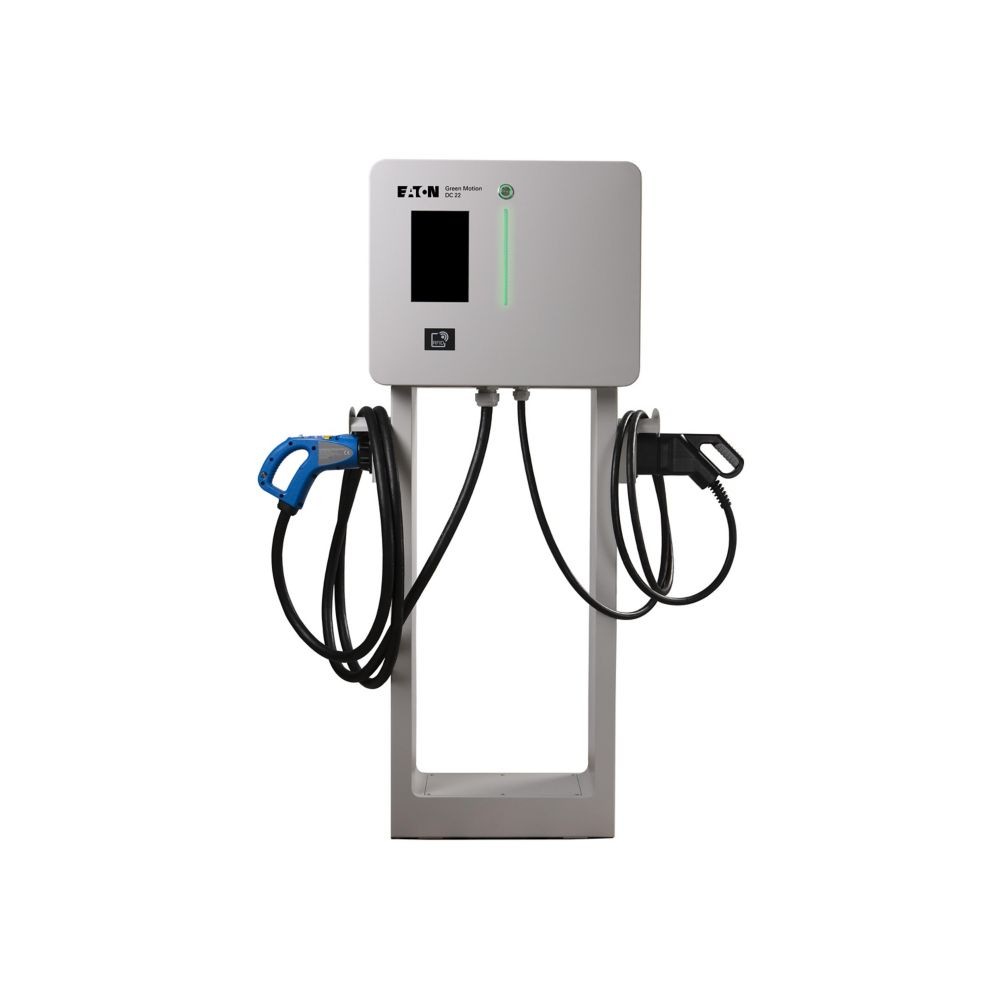

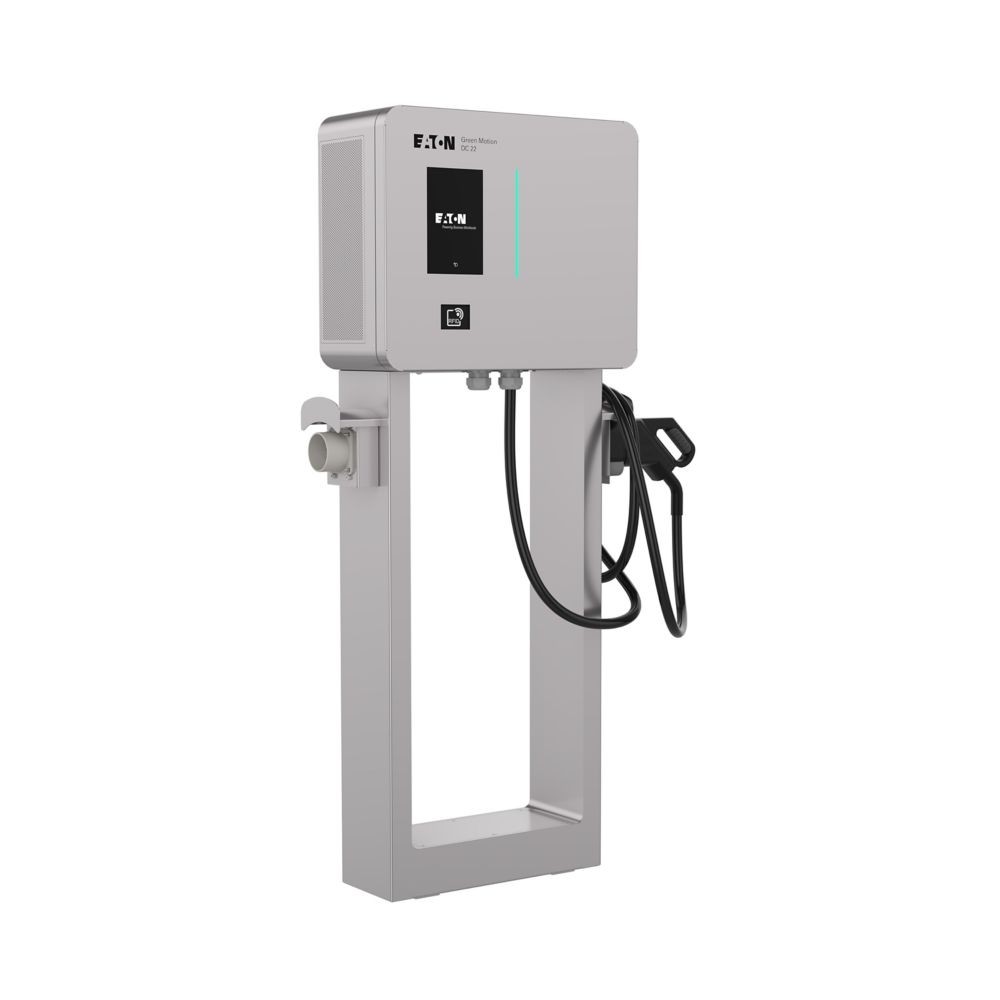

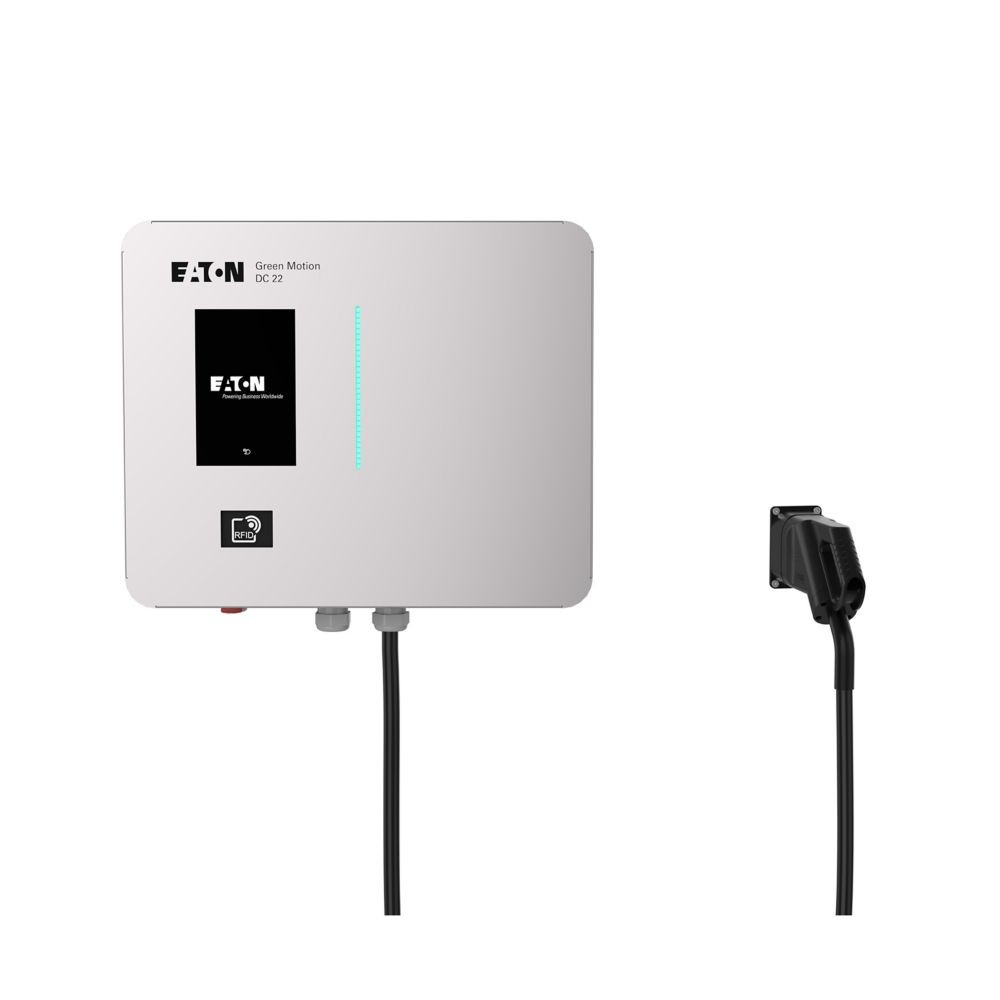

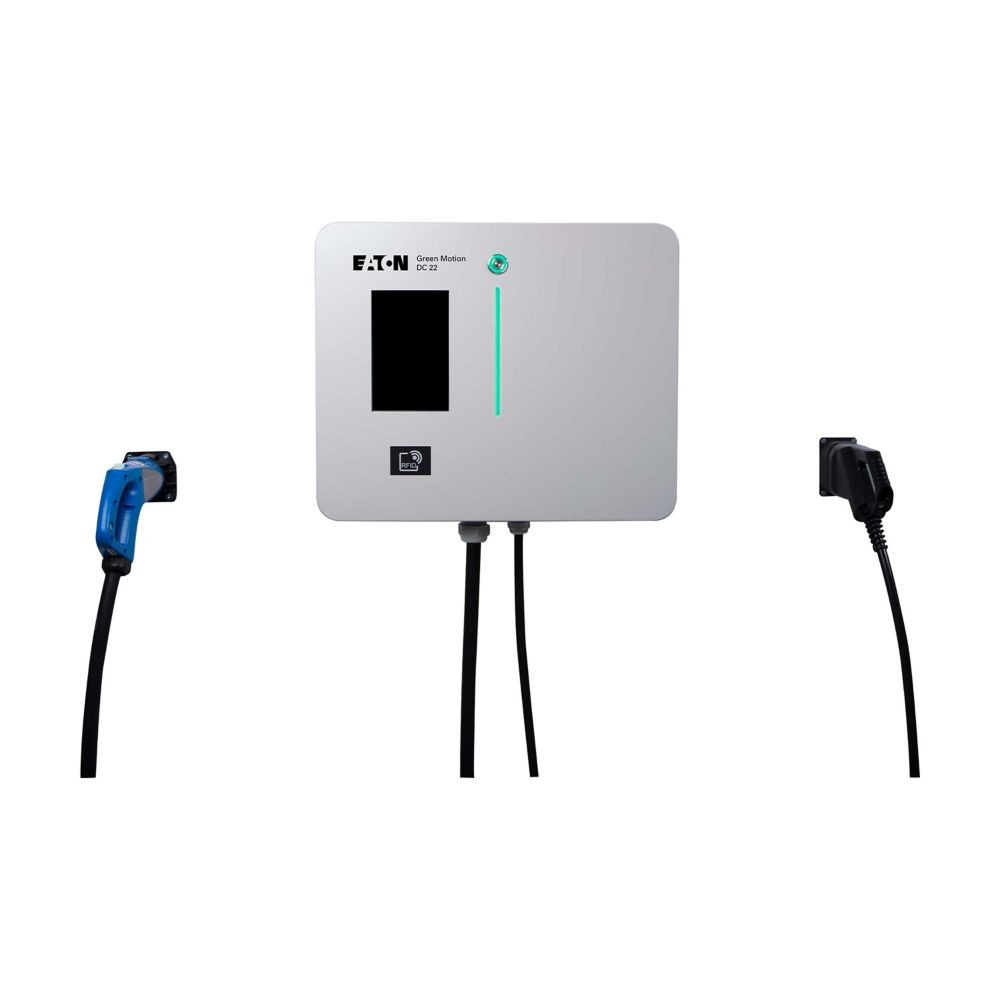

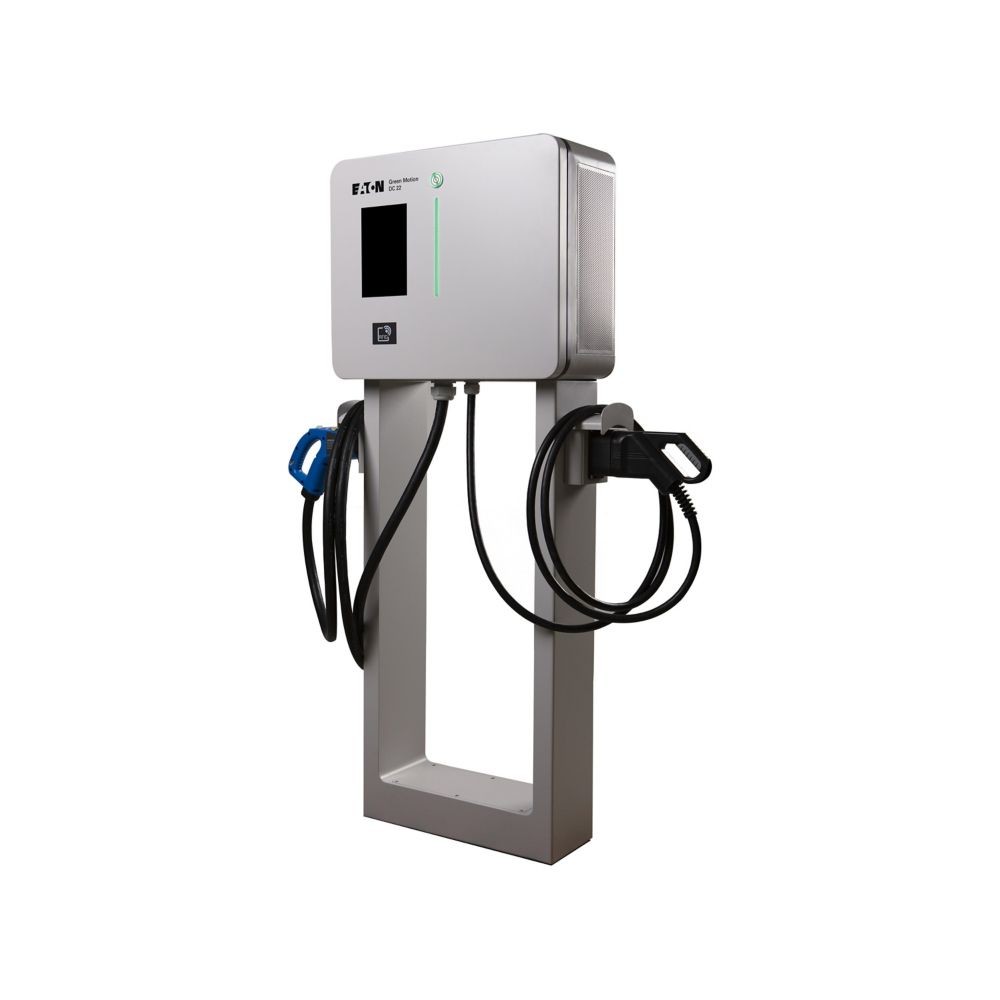

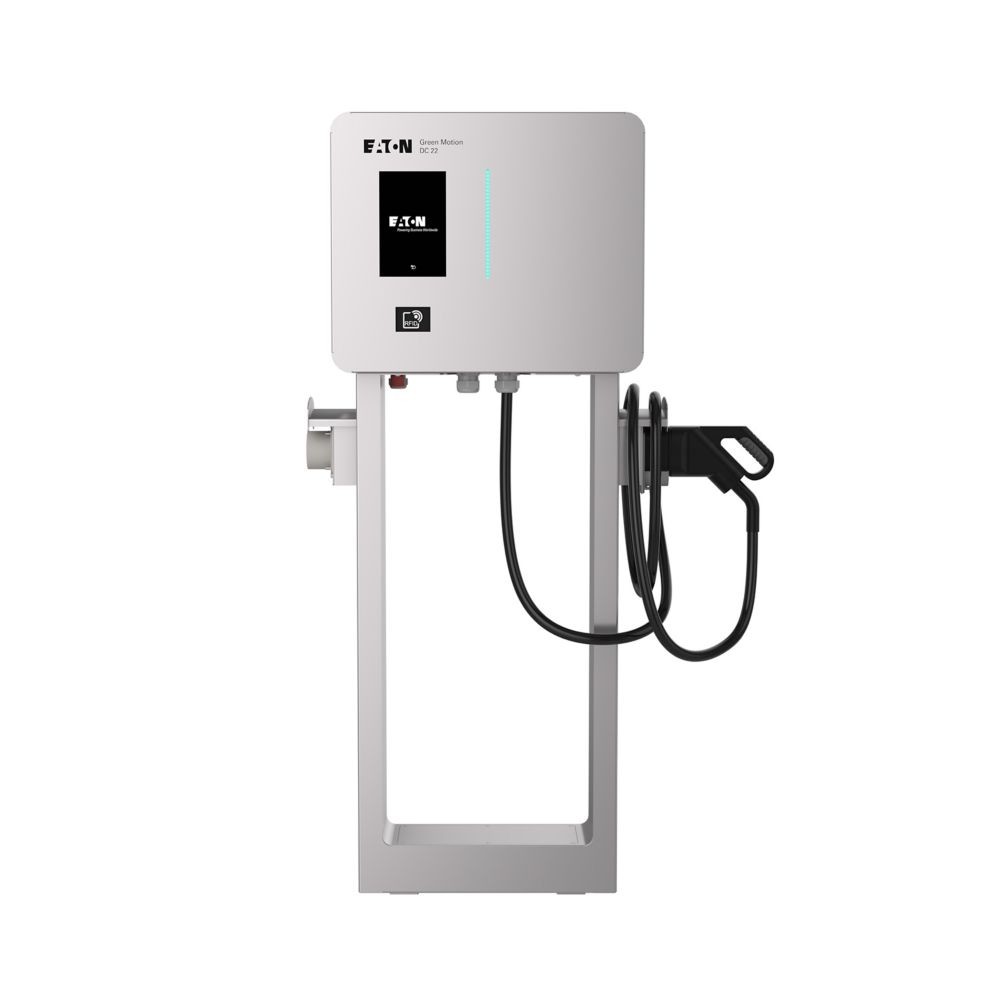

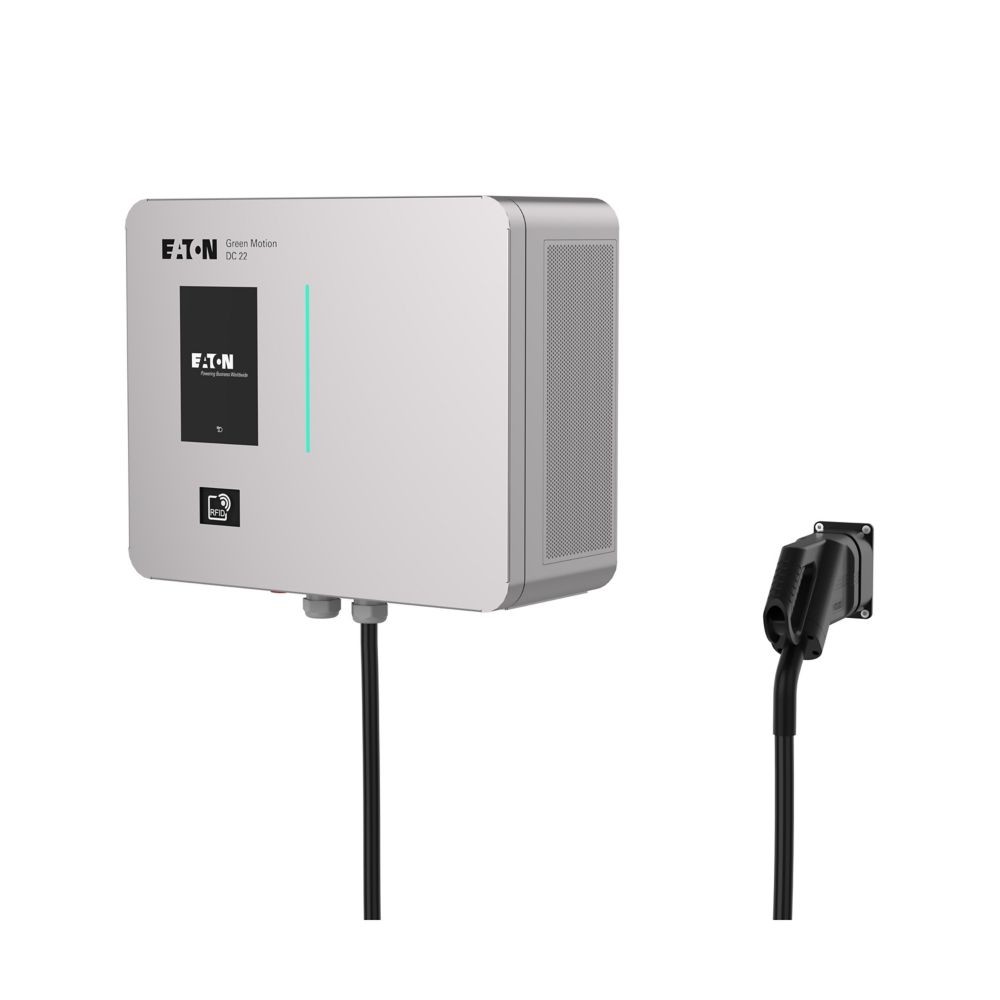

Die Montage kann als Wandmontage oder Standmontage erfolgen. Dadurch lässt sich die Green Motion DC 22 flexibel in unterschiedlichen Installationssituationen einsetzen. Mit ihren kompakten Abmessungen von 630 x 520 x 265 mm und einem Gewicht von 53 kg bietet sie eine vergleichsweise platzsparende Bauform für eine DC-Ladestation dieser Leistungsklasse.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: Eaton
• Produktserie: Green Motion DC 22
• Produktname: Eaton Green Motion DC 22 Elektrofahrzeug-Ladestation
• Hersteller-Art.-Nr.: GMD2205BAAA00A00
• Modellcode: GMDC22 CCS Eth RFID
• EAN: 3553340301360
• Produkttyp: DC-Ladestation für Elektrofahrzeuge
• Ladeart: DC
• Anzahl der Ladepunkte: 1
• Montageart: Wandmontage oder Standmontage
• Gehäusematerial: Stahl
• Farbe: nicht angegeben
• Schutzart: IP54
• Stoßfestigkeit: IK10
• Betriebstemperatur: -25 °C bis +45 °C
• Norm: IEC 61851-1
• Kennzeichnung: CE
• Gewicht: 53 kg
ELEKTRISCHE TECHNISCHE DATEN
• Betriebsspannung: 400 V
• Bemessungsfrequenz: 50 Hz
• Anschluss: 3-phasig
• Nennanschlussleistung: 22 kW
• Maximale Leistung je Ladepunkt: 22 kW
• Stromstärke: 32 A
• Ladeleistung: 22 kW DC
• Anzahl Ladepunkte: 1
• Ladeverfahren: Gleichstromladung
• Fahrzeuganschluss: CCS 2
• Anzahl CCS-Anschlüsse: 1
• Länge des Ladekabels: 5 m
• Anzahl Typ-2-Steckdosen: 0
• Anzahl CEE-Steckdosen: 1
KOMMUNIKATION UND BEDIENUNG
• Kommunikationsprotokoll: OCPP
• Kommunikationsschnittstelle: vorhanden
• Zugangskontrolle: RFID
• Anzeige: LCD-Display
• Statusanzeige: LED
• RFID-Zugangskontrolle zur Freigabe des Ladevorgangs
• Geeignet für die Einbindung in moderne Ladeinfrastrukturen
MAẞE
• Breite: 630 mm
• Höhe: 520 mm
• Tiefe: 265 mm
• Abmessungen: 630 x 520 x 265 mm
• Gewicht: 53 kg
• Ladekabellänge: 5 m
EINSATZBEREICHE
• Private Ladeinfrastruktur
• Gewerbliche Ladebereiche
• Unternehmensparkplätze
• Parkflächen und Parkhäuser
• Innenbereiche
• Geschützte Außenbereiche
• Wandmontage
• Standmontage
• Ladeinfrastruktur mit RFID-Zugangskontrolle
• Anwendungen mit OCPP-Anbindung
• Einsatz als kompakte DC-Ladestation mit 22 kW
LIEFERUMFANG
• Eaton Green Motion DC 22 EV Charger
• 5 m CCS-Ladekabel
• Schnellstartanleitung
• Sicherheitshinweise
OPTIONALES ZUBEHÖR
• Für die Green Motion DC 22 ist je nach Installationsvariante entsprechendes Montage- und Systemzubehör erhältlich. Konkrete Zubehörartikel sollten passend zur vorgesehenen Wand- oder Standmontage ausgewählt werden.
NORMEN UND ZERTIFIZIERUNGEN
• IEC 61851-1
• CE-Kennzeichnung
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die Eaton Green Motion DC 22 GMD2205BAAA00A00 für Anwendungen, bei denen eine kompakte und robuste DC-Ladestation mit 22 kW Ladeleistung benötigt wird. Besonders hervorzuheben sind der CCS-2-Anschluss mit 5 m Ladekabel, die RFID-Zugangskontrolle, das LCD-Display und die OCPP-Kommunikation. Durch IP54, IK10 sowie den großen Betriebstemperaturbereich ist die Ladestation für anspruchsvollere Innen- und Außenanwendungen ausgelegt.
