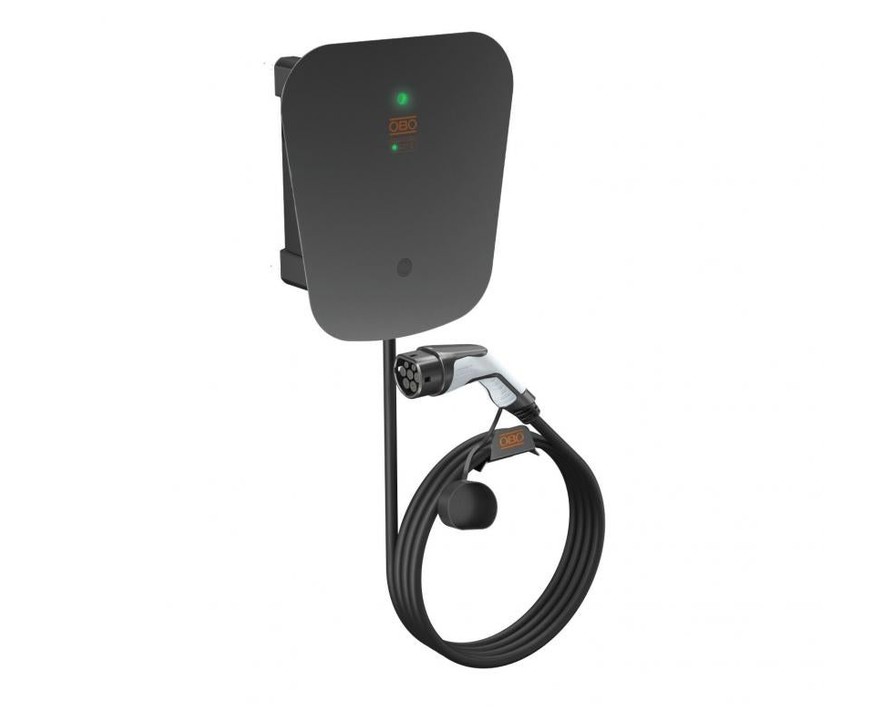

Die BETTERMANN WB AC BL SPD ist eine leistungsstarke Wallbox für das Laden von Elektrofahrzeugen im privaten Bereich. Der einzelne Ladepunkt ermöglicht dreiphasiges Laden mit bis zu 22 kW und ist für die feste Wandmontage im Innenbereich sowie in geschützten Außenbereichen ausgelegt. Die Wallbox arbeitet nach Mode 3 gemäß IEC 61851-1 und verfügt über ein fest angeschlagenes 5-m-Ladekabel mit Typ-2-Ladestecker.
Durch die integrierte Temperaturüberwachung und DC-Fehlerstromüberwachung bietet die Wallbox wichtige Schutzfunktionen für einen zuverlässigen Ladebetrieb. Zusätzlich ist ein Überspannungsschutz für Strom- und Datenleitungen integriert. Damit eignet sich die BETTERMANN WB AC BL SPD besonders für private Ladeplätze, bei denen neben einer hohen Ladeleistung auch eine robuste Ausführung und die Anbindung an Energiemanagementsysteme gefragt sind.
Die Ladeleistung ist ab Werk auf 11 kW eingestellt, kann jedoch auf einen festen Wert begrenzt beziehungsweise entsprechend angepasst werden. Über die integrierte RS-485-Schnittstelle steht das Modbus-RTU-Protokoll zur Verfügung. Dadurch lässt sich die Wallbox beispielsweise in ein dynamisches Lastmanagement oder ein PV-optimiertes Ladesystem einbinden. Auch eine digitale Authentifizierung über eine externe Steuerung ist möglich.
Für die Freigabe externer Systeme verfügt die Wallbox außerdem über einen potentialfreien Freigabekontakt. Dieser kann beispielsweise für Photovoltaikanlagen oder Rundsteuerempfänger genutzt werden. Die Statusinformationen werden übersichtlich über eine LED-Anzeige dargestellt. Die anschlussfertige Vorverdrahtung erleichtert die Installation vor Ort.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: BETTERMANN / OBO Bettermann
• Modell: WB AC BL SPD
• Produktart: Wallbox / Ladestation für Elektrofahrzeuge
• Einsatzbereich: privater Bereich
• Anzahl der Ladepunkte: 1
• Montageart: feste Wandmontage
• Montageort: Innenbereich und geschützter Außenbereich
• Ladeverfahren: Mode 3 gemäß IEC 61851-1
• Ausführung: 3-phasig
• Ladeleistung maximal: 22 kW
• Nennanschlussleistung: 22 kW
• Max. Leistung pro Ladepunkt: 22 kW
• Ladeanschluss: fest angeschlagenes Typ-2-Ladekabel
• Länge des Ladekabels: 5 m
• Typ-2-Ladestecker: 1
• Schuko-Steckdosen: 0
• CEE-Steckdosen: 0
• Energiezähler integriert: nein
• Lastmanagement integriert: nein
• Leistungsschutzschalter integriert: nein
• FI-Schalter Typ A integriert: nein
• FI-Schalter Typ B integriert: nein
• Kommunikationsschnittstelle: ja
• Überspannungsschutz: ja
• Werkstoff Gehäuse: Polycarbonat
• Oberfläche: lackiert
• Farbe: Schwarz
• Edelstahl-Designelemente: ja
LADETECHNIK & SCHUTZFUNKTIONEN
• Ladeleistung: bis zu 22 kW
• Werkseinstellung der Ladeleistung: 11 kW
• Ladeleistung auf einen festen Wert begrenzbar
• Dreiphasiges Laden möglich
• Einphasiges und zweiphasiges Laden ebenfalls möglich
• Temperaturüberwachung integriert
• DC-Fehlerstromüberwachung integriert
• Überspannungsschutz für Strom- und Datenleitungen integriert
• Statusanzeige über LED
• Vorverdrahtete, anschlussfertige Ausführung
• Geeignet für TN-Netze
• Geeignet für TT-Netze
KOMMUNIKATION & ENERGIEMANAGEMENT
• RS-485-Schnittstelle vorhanden
• Modbus RTU für bidirektionale Kommunikation
• Anbindung an dynamisches Lastmanagement möglich
• Unterstützung für dynamisches PV-optimiertes Laden
• Digitale Authentifizierung über eine externe Steuerung möglich
• Kompatibel mit externen Steuerungslösungen wie ASKI, Smart1Solutions, Loxone und Comexio
• Potentialfreier Freigabekontakt vorhanden
• Freigabekontakt beispielsweise für Photovoltaikanlagen nutzbar
• Freigabekontakt beispielsweise für Rundsteuerempfänger nutzbar
AUSSTATTUNG & BEDIENUNG
• 5-m-Ladekabel mit Typ-2-Ladestecker inklusive
• Kabelhalterung inklusive
• Einspeisung von oben oder unten möglich
• Statusinformationen über LED-Anzeige
• Edelstahl-Designelemente
• Anschlussfertig vorverdrahtet
• Feste Wandmontage

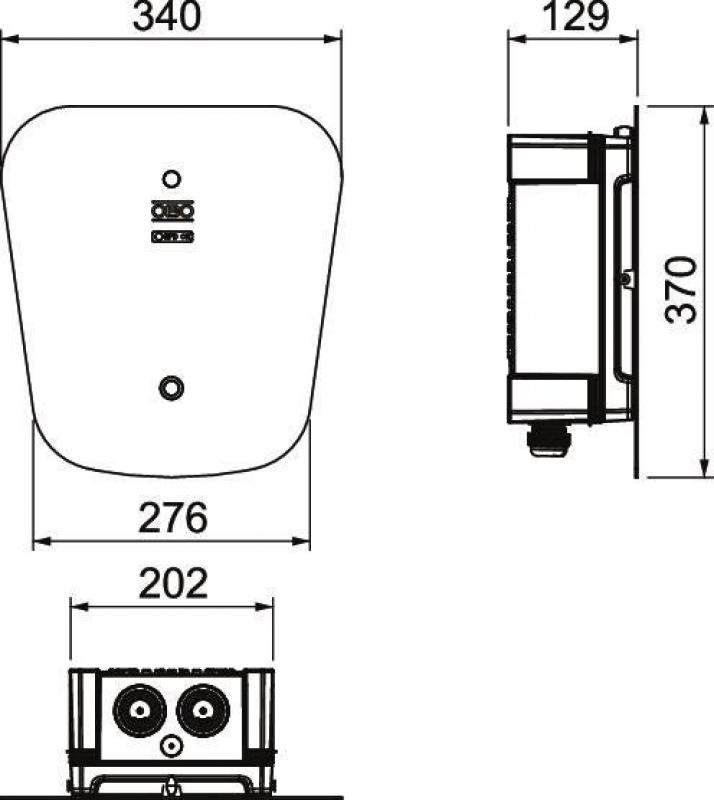

MAẞE
• Breite: 340 mm
• Höhe: 370 mm
• Tiefe: 136 mm
• Abmessungen: 370 x 340 x 136 mm
SCHUTZART & UMGEBUNGSBEDINGUNGEN
• Schutzart: IP66
• Schlagfestigkeit: IK08
• Überspannungsschutz: integriert
• Gehäusematerial: Polycarbonat
• Oberfläche: lackiert
• Farbe: Schwarz
• Für Innenbereiche geeignet
• Für geschützte Außenbereiche geeignet
ANSCHLÜSSE & LADEPUNKTE
• Ladepunkte: 1
• Typ-2-Ladekupplungen: 1
• Typ-2-Ladesteckdosen: 0
• Typ-1-Ladekupplungen: 0
• Typ-1-CCS-Ladekupplungen: 0
• Typ-2-CCS-Ladekupplungen: 0
• GB-AC-Ladekupplungen: 0
• GB-DC-Ladekupplungen: 0
• CHAdeMO-Ladekupplungen: 0
• CEE-Steckdosen: 0
• Schuko-Steckdosen: 0
• Hausanschlusskasten (HAK): nein
TECHNISCHE BESONDERHEITEN
Die BETTERMANN WB AC BL SPD kombiniert eine hohe Ladeleistung von bis zu 22 kW mit umfangreichen Schutz- und Kommunikationsfunktionen. Besonders hervorzuheben ist der integrierte Überspannungsschutz für Strom- und Datenleitungen. Damit ist die Wallbox auf einen sicheren und zuverlässigen Betrieb in anspruchsvolleren Installationsumgebungen ausgelegt.
Über Modbus RTU und die RS-485-Schnittstelle kann die Ladestation in übergeordnete Energiemanagementsysteme eingebunden werden. Dadurch sind unter anderem dynamisches Lastmanagement und PV-optimiertes Laden realisierbar. Die vorhandene potentialfreie Freigabe ermöglicht zudem die externe Steuerung des Ladevorgangs, beispielsweise abhängig von der verfügbaren Leistung einer Photovoltaikanlage.
Mit IP66 bietet das Gehäuse einen hohen Schutz gegen das Eindringen von Staub und Wasser. Die Schlagfestigkeit IK08 schützt die Wallbox zusätzlich vor mechanischen Einwirkungen. Die Kombination aus Polycarbonat-Gehäuse, Edelstahl-Designelementen und schwarzer Oberfläche verbindet eine robuste Ausführung mit einem hochwertigen Erscheinungsbild.
EINSATZBEREICHE
• Privater Ladepunkt für Elektrofahrzeuge
• Einfamilienhäuser
• Mehrfamilienhäuser mit privatem Stellplatz
• Private Garagen
• Carports und geschützte Stellplätze
• Innenliegende Stellplätze
• Geschützte Außenbereiche
• Ladeplätze mit Photovoltaikanlage
• Ladeinstallationen mit PV-Überschussladen
• Ladepunkte mit dynamischem Lastmanagement
• Installationen mit externer Energie- oder Gebäudeautomation
OPTIONALES ZUBEHÖR
• Wetterschutzdach für Ion Wallbox Basic/Key – Art.-Nr.: 6570105
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Experten empfehlen die BETTERMANN WB AC BL SPD für private Ladeanwendungen, bei denen eine hohe Ladeleistung mit umfangreichen Schutz- und Kommunikationsmöglichkeiten kombiniert werden soll. Besonders interessant ist die Wallbox für Installationen mit Photovoltaikanlage oder geplantem dynamischem Lastmanagement, da die Kommunikation über Modbus RTU und die RS-485-Schnittstelle eine Einbindung in externe Energiemanagementsysteme ermöglicht. Der integrierte Überspannungsschutz, die DC-Fehlerstromüberwachung, die robuste Schutzart IP66 und das 5 m lange Typ-2-Ladekabel machen die Wallbox zu einer vielseitig einsetzbaren Lösung für private Ladeplätze.
