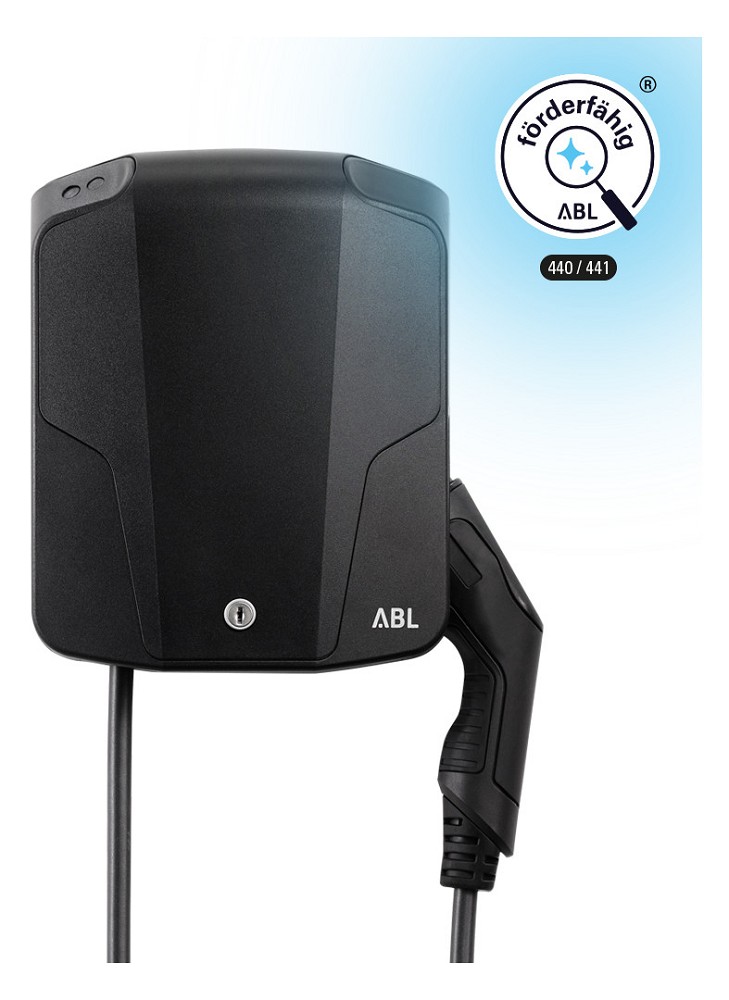

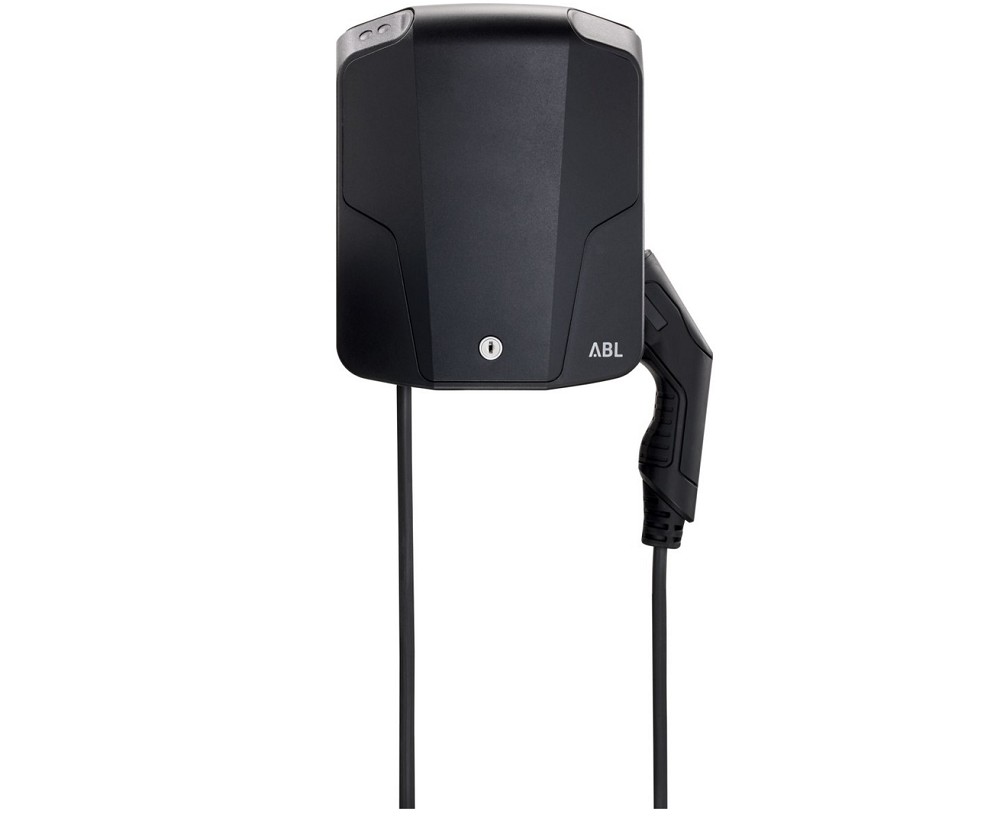

ABL eMH1 Wallbox 22 kW
Die ABL eMH1 1W2201 ist eine kompakte und leistungsstarke Wallbox für das schnelle AC-Laden von Elektrofahrzeugen. Mit einer Nennanschlussleistung von 22 kW und einem dreiphasigen Anschluss eignet sie sich besonders für private Stellplätze, Garagen, Carports und kleinere gewerbliche Ladepunkte.
Das fest angeschlossene 6,35 m lange Typ-2-Ladekabel bietet einen großen Aktionsradius beim Anschließen des Fahrzeugs. Dadurch lässt sich die Wallbox flexibel an unterschiedlichen Stellplatzsituationen einsetzen. Die Typ-2-Ladekupplung entspricht dem gängigen europäischen Ladestandard für Elektrofahrzeuge.
Mit bis zu 22 kW Ladeleistung bei 32 A ermöglicht die ABL eMH1 ein besonders schnelles AC-Laden, sofern Fahrzeug und Elektroinstallation diese Ladeleistung unterstützen. Die Ladeleistung kann bei Bedarf entsprechend der vorhandenen elektrischen Infrastruktur angepasst werden.
Ein wichtiger Vorteil der ABL eMH1 ist die bereits integrierte Schutztechnik. Die Wallbox verfügt über einen FI-Schalter Typ A sowie eine elektronische DC-Fehlerstromerkennung ab 6 mA. Dadurch können Gleichfehlerströme erkannt und entsprechende Schutzmaßnahmen eingeleitet werden. Zusätzlich überwacht die integrierte Schützkontakt-Verschweiß-Erkennung die Schaltkontakte und erhöht damit die Betriebssicherheit.
Die Wallbox ist für die Wandmontage ausgelegt und benötigt dank ihrer kompakten Abmessungen nur wenig Platz. Das Kunststoffgehäuse ist für eine robuste Nutzung ausgelegt. Mit IP54 ist die Wallbox gegen Staub in schädigender Menge sowie gegen Spritzwasser geschützt. Die Schlagfestigkeit IK08 bietet zusätzlichen Schutz gegen mechanische Beanspruchung.
Die Bedienung erfolgt besonders unkompliziert. Eine LED-Statusanzeige informiert über den aktuellen Betriebs- beziehungsweise Ladezustand und weist bei auftretenden Fehlern auf den entsprechenden Status hin.
Die ABL eMH1 ist eine bewusst einfach gehaltene Wallbox ohne integrierte WLAN-, LAN- oder LTE-Kommunikation, App-Steuerung, RFID-Leser oder Display. Dadurch eignet sie sich besonders für Anwender, die eine zuverlässige und übersichtlich aufgebaute Ladestation ohne unnötige Smart-Home-Funktionen suchen.
Die Wallbox unterstützt außerdem die Einbindung in geeignete dynamische Lastmanagement-Systeme. Damit kann die Ladeleistung bei entsprechender Systemauslegung an die aktuelle Belastung des Hausanschlusses angepasst werden.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: ABL
• Produktserie: eMH1
• Modell: eMH1
• Artikelnummer: 1W2201
• Produkttyp: Wallbox / Ladestation für Elektrofahrzeuge
• Ladeart: AC-Laden
• Lademodus: Mode 3
• Anzahl Ladepunkte: 1
• Fahrzeuganschluss: Typ 2
• Anzahl Typ-2-Ladekupplungen: 1
• Ladekabel: fest angeschlossen
• Kabellänge: 6,35 m
• Montageart: Wandmontage
• Gehäusematerial: Kunststoff
• Schutzart: IP54
• Schlagfestigkeit: IK08
• Display: Nein
• RFID-Kartenleser: Nein
• NFC: Nein
• App-Steuerung: Nein
• WLAN: Nein
• LAN: Nein
• LTE: Nein
• 5G: Nein
• Energiezähler: Nein
• Backend im Lieferumfang: Nein
• Plug & Charge nach ISO 15118: Nein
• Apple HomeKit: Nein
• Google Assistant: Nein
• Amazon Alexa: Nein
• IFTTT: Nein
ELEKTRISCHE DATEN
• Anschluss Anlagenseite: 3-phasig
• Eingangsspannung: 230–400 V
• Frequenz: 50 Hz
• Nennanschlussleistung: 22 kW
• Maximale Leistung pro Ladepunkt: 22 kW
• Maximaler Ladestrom: 32 A
• Fahrzeuganschluss: Typ 2
• Ladekabel: 6,35 m
• Anzahl FI-Schalter Typ A: 1
• DC-Fehlerstromerkennung: Ja
• Schützkontakt-Verschweiß-Erkennung: Ja
• Leistungsschutzschalter integriert: Nein
• Hausanschlusskasten: Nein
• Anschließbarer Leiterquerschnitt: 2,5–13 mm²
SICHERHEIT & SCHUTZFUNKTIONEN
Die ABL eMH1 ist bereits mit wichtigen Schutzfunktionen für den sicheren Betrieb ausgestattet.
• FI-Schalter Typ A integriert
• Elektronische DC-Fehlerstromerkennung
• DC-Fehlerstromerkennung ab 6 mA
• Schützkontakt-Verschweiß-Erkennung
• Interne Temperaturüberwachung
• Schutzart IP54
• Schlagfestigkeit IK08
• Schutzklasse I
• Überspannungskategorie III
• Geeignet für die Wandmontage
LADEKABEL & FAHRZEUGANSCHLUSS
• 1 x fest angeschlossenes Typ-2-Ladekabel
• Kabellänge: 6,35 m
• Typ-2-Ladekupplung nach IEC 62196-2
• Maximale Ladeleistung: 22 kW
• Maximale Ladeleistung: 32 A
• Dreiphasiges AC-Laden
• Geeignet für Elektrofahrzeuge mit Typ-2-Ladeanschluss
• Ladekabel nicht dauerhaft an der Ladestation verriegelbar
LASTMANAGEMENT & VERNETZUNG
Die ABL eMH1 ist für eine einfache und zuverlässige Ladeinstallation ausgelegt. Eine integrierte Netzwerk- oder App-Kommunikation ist bei dieser Ausführung nicht vorhanden.
• Vernetzbar als Master: Nein
• Vernetzbar als Extender: Ja
• WLAN: Nein
• LAN: Nein
• LTE: Nein
• 5G: Nein
• OCPP: Nein
• Statisches Lastmanagement integriert: Nein
• Geeignet für dynamisches Lastmanagement: Ja
• App-Steuerung: Nein
• Backend: Nein
• RFID-Zugangskontrolle: Nein
• NFC: Nein
• Display: Nein
MAẞE
• Breite: 221 mm
• Höhe: 272 mm
• Tiefe: 116 mm
• Abmessungen: 221 x 272 x 116 mm
• Ladekabellänge: 6,35 m
• Montageart: Wandmontage
EINSATZBEREICHE
• Privates Laden von Elektrofahrzeugen
• Einfamilienhäuser
• Garagen
• Carports
• Private Stellplätze
• Firmenparkplätze
• Mitarbeiterparkplätze
• Kleine gewerbliche Ladepunkte
• Ladeinfrastruktur ohne App- oder Netzwerkzwang
• Einsatz in Verbindung mit dynamischem Lastmanagement
VORTEILE AUF EINEN BLICK
• 22 kW maximale Ladeleistung
• 3-phasiger Anschluss
• Fest angeschlossenes 6,35 m Typ-2-Ladekabel
• Integrierter FI-Schalter Typ A
• Elektronische DC-Fehlerstromerkennung
• Schützkontakt-Verschweiß-Erkennung
• Kompakte Bauform
• IP54 für den geschützten Außenbereich
• IK08 Schlagfestigkeit
• Geeignet für dynamisches Lastmanagement
• Einfache Bedienung ohne komplizierte App-Konfiguration
• Bewährte ABL eMH1 Technik
EXPERTENBEWERTUNG
Unsere Experten empfehlen die ABL eMH1 1W2201 für Anwender, die eine kompakte und leistungsfähige 22-kW-Wallbox mit fest angeschlossenem Typ-2-Ladekabel suchen. Besonders praktisch sind das 6,35 m lange Ladekabel, der integrierte FI-Schalter Typ A sowie die elektronische DC-Fehlerstromerkennung, die eine sichere und übersichtliche Installation unterstützt. Wer auf WLAN, App-Steuerung und zusätzliche Kommunikationsfunktionen verzichten kann und stattdessen eine zuverlässige Wallbox für das tägliche Laden sucht, erhält mit der ABL eMH1 eine robuste Lösung mit IP54 und IK08.
