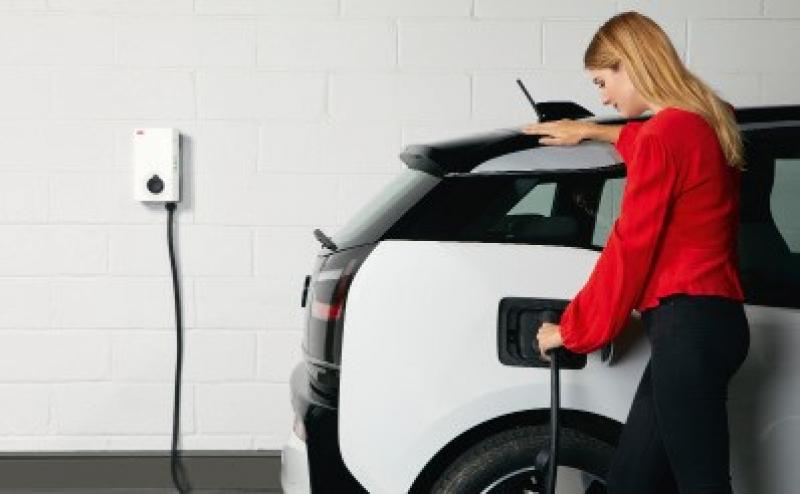

ABB Terra AC W22-S-R-V2-0 Wallbox

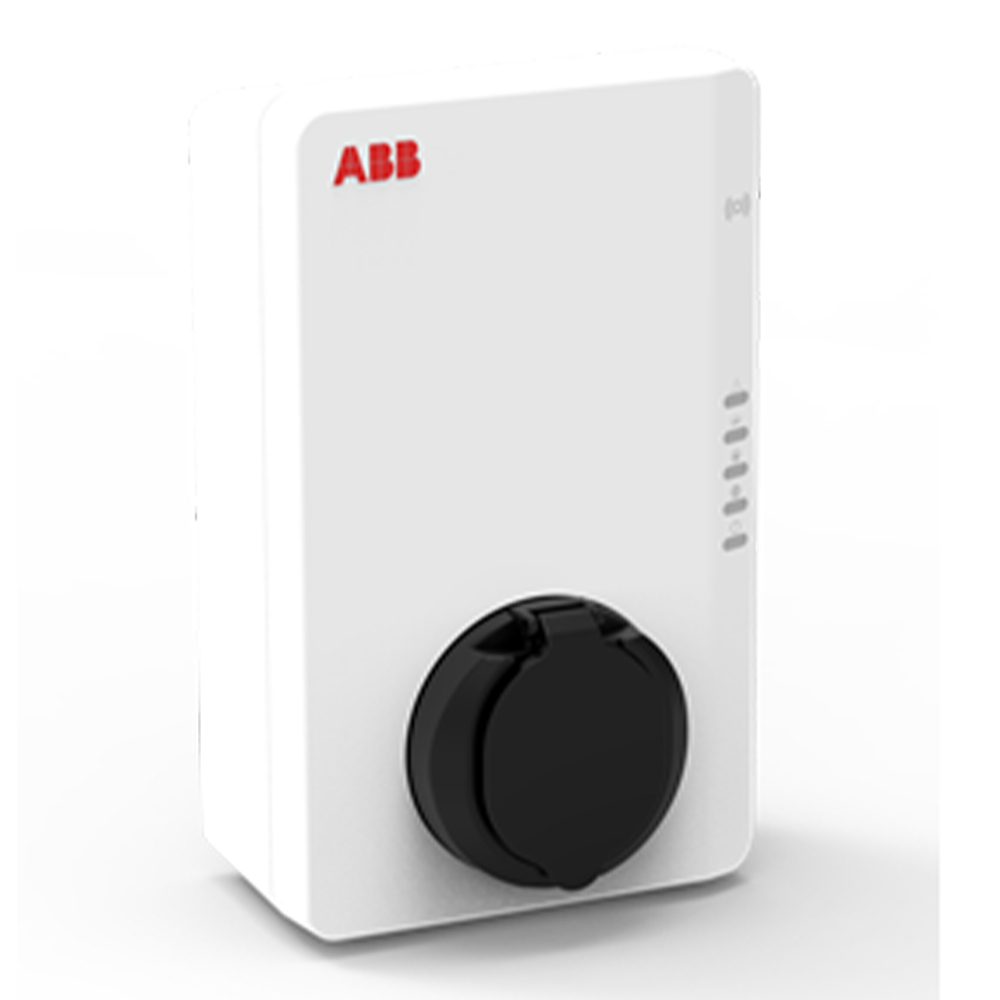

Die ABB Terra AC W22-S-R-V2-0 ist eine leistungsstarke 22-kW-Wallbox mit Typ-2-Steckdose für das komfortable Laden von Elektrofahrzeugen. Im Gegensatz zu Varianten mit fest angeschlossenem Ladekabel bietet diese Ausführung maximale Flexibilität bei der Wahl der Kabellänge. Das benötigte Typ-2-Ladekabel kann passend zum jeweiligen Fahrzeug und Einsatzbereich ausgewählt werden.
Mit einer dreiphasigen Ladeleistung von bis zu 22 kW und einem maximalen Ausgangsstrom von 32 A eignet sich die Wallbox sowohl für private als auch für gewerbliche Ladeanwendungen. Die AC-Typ-2-Steckdose verfügt über eine Schutzklappe und ermöglicht den Anschluss kompatibler Ladekabel.
Für eine kontrollierte Nutzung ist eine RFID-Zugangskontrolle integriert. Ladevorgänge können dadurch über eine entsprechende Authentifizierung freigegeben werden. Dies ist besonders praktisch für Firmenparkplätze, Mehrfamilienhäuser, Kundenparkplätze oder andere gemeinschaftlich genutzte Ladepunkte.
Die Kommunikation erfolgt über WLAN, Ethernet und Bluetooth. Unterstützt wird außerdem OCPP 1.6, wodurch die ABB Terra AC in kompatible Backend- und Managementsysteme eingebunden werden kann. Das OCPP-basierte Lastmanagement ermöglicht eine professionelle Steuerung der Ladeleistung.
Die integrierte Ethernet-Durchschleiffunktion bietet zusätzliche Möglichkeiten bei der Vernetzung mehrerer Geräte. Dadurch kann die Wallbox auch in umfangreichere Ladeinfrastrukturen integriert werden.
Für einen hohen Sicherheitsstandard sorgen unter anderem der integrierte 40-A-Überlastschutz, der integrierte Sicherungsautomat, die Überspannungsunterdrückung und die DC-Fehlerstromerkennung. Mit IP55 ist die Wallbox gegen Staub und Strahlwasser geschützt. Die Schlagfestigkeit IK10 sorgt für eine besonders robuste Konstruktion.
Die ABB Terra AC W22-S-R-V2-0 ist für den Betrieb bei Umgebungstemperaturen von -30 °C bis +50 °C ausgelegt und kann sowohl im Innenbereich als auch in geeigneten Außenbereichen eingesetzt werden.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: ABB
• Serie: Terra AC
• Modell: Terra AC W22-S-R-V2-0
• Bestellnummer: 6AGC128171
• Alternative Produktreferenz: YAA.V3Y60.0
• EAN: 8719874454094
• Version: 2
• Produkttyp: Wallbox / Ladestation E-Mobility
• Ladeart: AC
• Montageart: Wandmontage
• Gehäusematerial: Kunststoff
• Gehäusetyp: Innenbereich / Außenbereich
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Überspannungsschutz: enthalten
• Überlastschutz: 40 A
• Integrierter Sicherungsautomat: Ja
• DC-Fehlerstromerkennung: Ja
• RFID-Zugangskontrolle: Ja
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• Ethernet-Durchschleiffunktion: Ja
• Kommunikationsprotokoll: OCPP 1.6
• Lastmanagement: OCPP-basiert
• Anzahl Ladepunkte: 1
• Ladeanschluss: Typ 2 Steckdose
• Schutzklappe: Ja
LADETECHNISCHE DATEN
• Ausgangsleistung: 22 kW
• Anschlussleistung: 22 kW
• Anzahl Phasen: 3
• Eingangsstrom: 32 A
• Maximaler Ausgangsstrom: 32 A
• Eingangsspannung: 380–420 V
• Ausgangsspannung: 320–480 V
• Netzfrequenz: 50–60 Hz
• Ladeanschluss: AC Typ 2
• Anzahl EV-Anschlüsse: 1
• Steckdosentyp: Typ 2 mit Schutzklappe
• Anschlussquerschnitt: 6 mm²
• Energiezählertyp: AC
KOMMUNIKATION & VERNETZUNG
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• Ethernet-Durchschleiffunktion: Ja
• Kommunikationsprotokoll: OCPP 1.6
• OCPP-basiertes Lastmanagement: Ja
• RFID-Authentifizierung: Ja
• Integration in kompatible Backend-Systeme: über OCPP
SICHERHEIT & SCHUTZ
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Überlastschutz: 40 A
• Integrierter Sicherungsautomat: Ja
• Überspannungsunterdrückung: Ja
• DC-Fehlerstromerkennung: Ja
• RFID-Zugangskontrolle: Ja
• Geeignet für Innenbereiche: Ja
• Geeignet für geeignete Außenbereiche: Ja
UMGEBUNGSBEDINGUNGEN
• Umgebungstemperatur Betrieb: -30 °C bis +50 °C
• Höchstzulässige Betriebshöhe: 2000 m
• Schutzart: IP55
• Gehäusetyp: indoor / outdoor
MAẞE
• Breite: 195 mm
• Höhe: 110 mm
• Tiefe/Länge: 320 mm
• Abmessung: 320 x 195 x 110 mm
• Nettogewicht: 2,7 kg
• Verpackungseinheit: 1 Stück
• Bruttogewicht Verpackungseinheit: 3,5 kg
EINSATZBEREICHE
• Laden von Elektrofahrzeugen im privaten Bereich
• Einfamilienhäuser und Wohngebäude
• Carports und private Stellplätze
• Firmen- und Mitarbeiterparkplätze
• Kunden- und Besucherparkplätze
• Mehrfamilienhäuser und Wohnanlagen
• Gewerbliche Ladeinfrastruktur
• Gemeinschaftlich genutzte Ladepunkte
• Ladepunkte mit RFID-Zugangskontrolle
• Vernetzte Ladeinfrastruktur mit OCPP
• Ladepunkte mit flexibel wählbarer Kabellänge
PASSENDES ZUBEHÖR
• ABB TAC pedestal back-to-back – freistehende Metallstele für zwei Wallboxen in Rücken-an-Rücken-Montage
• Passende Typ-2-Ladekabel für die ABB Terra AC Wallbox
• Geeignetes Installationszubehör für ABB Terra AC Wallboxen
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die ABB Terra AC W22-S-R-V2-0 für Anwender, die eine leistungsstarke 22-kW-Wallbox mit flexibler Typ-2-Steckdose suchen. Besonders vorteilhaft sind die RFID-Zugangskontrolle, WLAN, Ethernet, Bluetooth und OCPP 1.6, wodurch sich die Wallbox vielseitig in private und professionelle Ladeinfrastrukturen integrieren lässt. Die robuste Ausführung mit IP55 und IK10, integrierter DC-Fehlerstromerkennung und einem Betriebstemperaturbereich von -30 °C bis +50 °C macht sie zu einer zuverlässigen Lösung für Innen- und geeignete Außenbereiche.
