ABB Terra AC W22-S-R-C-V2-0 Wallbox
Die ABB Terra AC W22-S-R-C-V2-0 ist eine leistungsstarke 22-kW-AC-Wallbox mit Typ-2-Steckdose und integriertem 4G-Modul. Die Steckdosenausführung bietet maximale Flexibilität, da das benötigte Typ-2-Ladekabel passend zum jeweiligen Elektrofahrzeug und zur gewünschten Kabellänge ausgewählt werden kann.

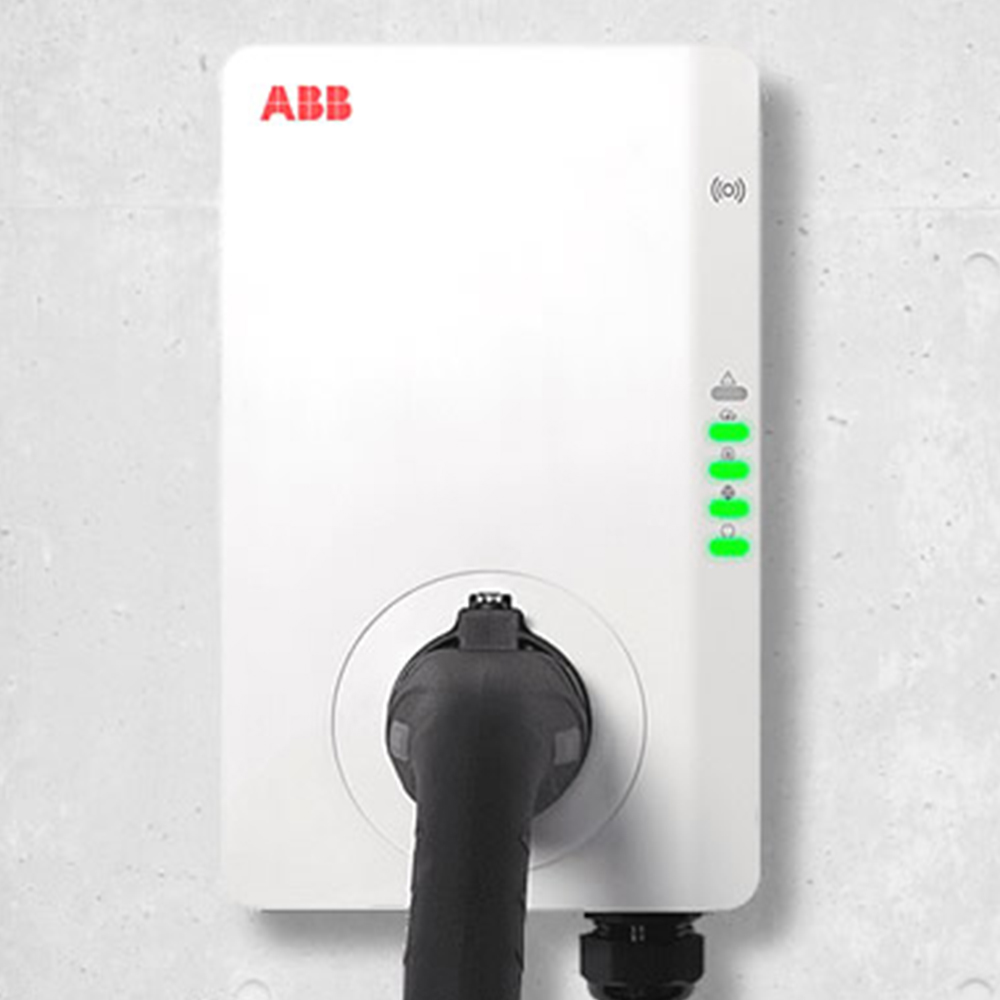

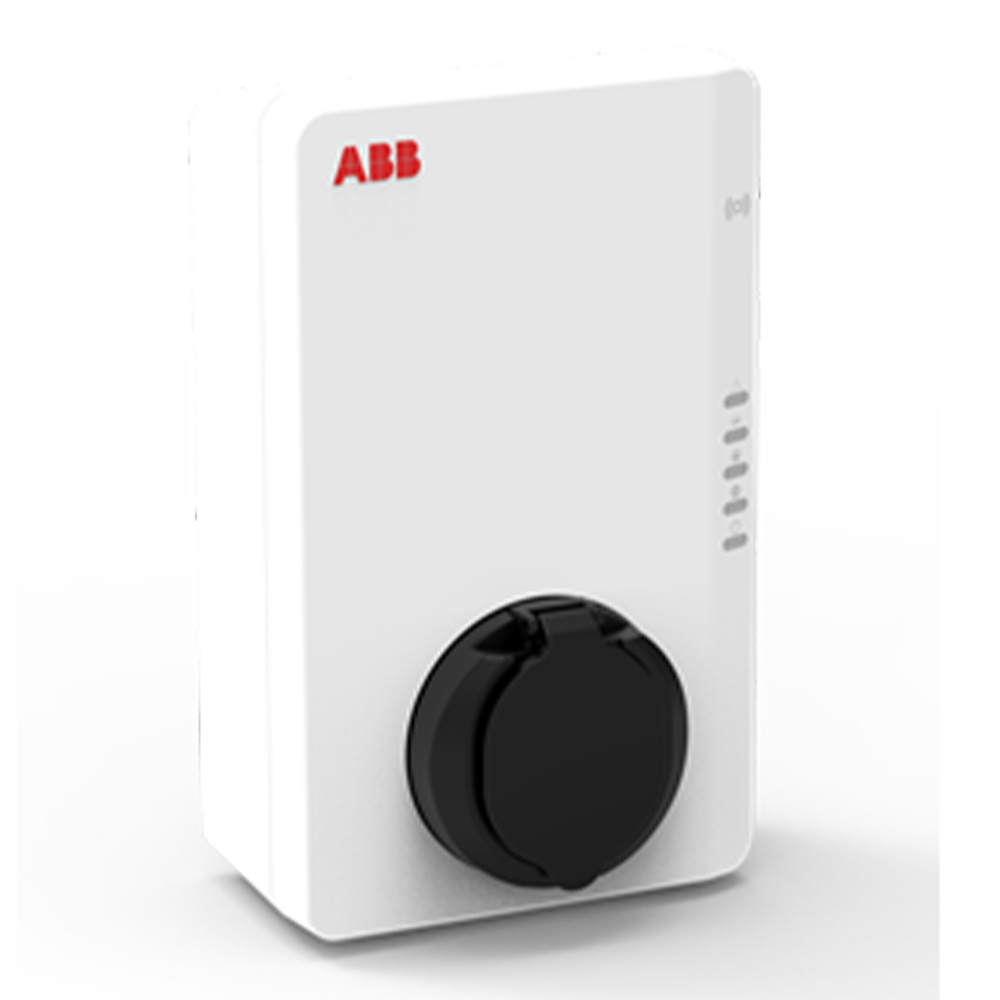

Mit einer dreiphasigen Ladeleistung von bis zu 22 kW und einem maximalen Ausgangsstrom von 32 A eignet sich die Wallbox für private, gewerbliche und öffentliche Ladeanwendungen. Die Typ-2-Steckdose ist mit einer Schutzklappe ausgestattet und ermöglicht das komfortable Laden kompatibler Elektrofahrzeuge.
Ein besonderes Merkmal dieser Ausführung ist das integrierte 4G-Modul. Dadurch kann die ABB Terra AC auch über das Mobilfunknetz angebunden werden. Zusätzlich stehen WLAN, Ethernet und Bluetooth zur Verfügung. Über OCPP 1.6 lässt sich die Wallbox in kompatible Backend- und Managementsysteme integrieren.

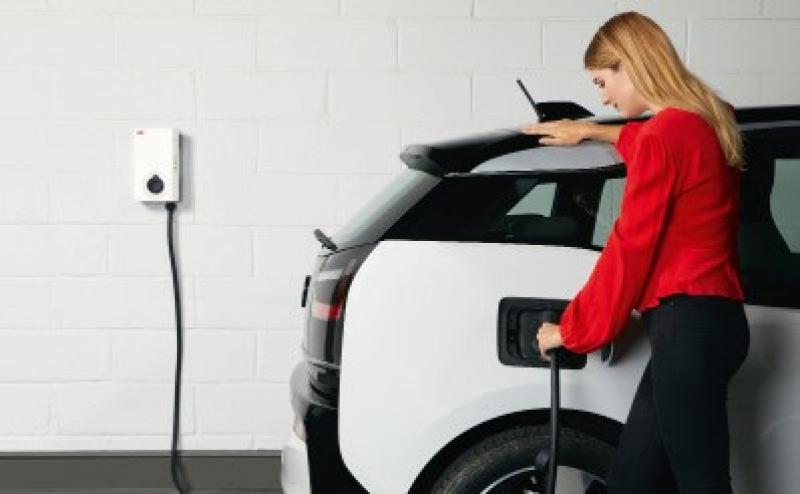

Die integrierte RFID-Zugangskontrolle ermöglicht eine kontrollierte Freigabe der Ladevorgänge. Damit eignet sich die Wallbox beispielsweise für Unternehmen, Mehrfamilienhäuser, Kundenparkplätze oder andere Standorte mit mehreren Nutzern.
Für die professionelle Vernetzung unterstützt die ABB Terra AC OCPP 1.6 und OCPP-basiertes Lastmanagement. Dadurch kann die Ladestation in moderne Lade- und Energiemanagementsysteme eingebunden werden.
Auch hinsichtlich der Sicherheit ist die Wallbox umfangreich ausgestattet. Dazu gehören ein integrierter 40-A-Überlastschutz, ein integrierter Sicherungsautomat, Überspannungsunterdrückung sowie eine DC-Fehlerstromerkennung. Die hohe Schlagfestigkeit IK10 schützt das Gehäuse vor mechanischen Belastungen.
Mit der Schutzart IP55 ist die ABB Terra AC W22-S-R-C-V2-0 gegen Staub und Strahlwasser geschützt und kann sowohl im Innenbereich als auch in geeigneten Außenbereichen eingesetzt werden. Der zulässige Betriebstemperaturbereich von -30 °C bis +50 °C ermöglicht einen zuverlässigen Betrieb unter unterschiedlichen Umgebungsbedingungen.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: ABB
• Serie: Terra AC
• Modell: Terra AC W22-S-R-C-V2-0
• Bestellnummer: 6AGC128170
• EAN: 8719874454100
• Alternative Produktreferenz: YAA.V3Y61.0
• Version: 2
• Produkttyp: Wallbox / Ladestation E-Mobility
• Ladeart: AC
• Montageart: Wandmontage
• Gehäusematerial: Kunststoff
• Gehäusetyp: Innenbereich / Außenbereich
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Überspannungsschutz: enthalten
• Überlastschutz: 40 A
• Integrierter Sicherungsautomat: Ja
• DC-Fehlerstromerkennung: Ja
• RFID-Zugangskontrolle: Ja
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• 4G: Ja
• Ethernet-Durchschleiffunktion: Ja
• Kommunikationsprotokoll: OCPP 1.6
• Lastmanagement: OCPP-basiert
• Anzahl Ladepunkte: 1
• Ladeanschluss: Typ 2 Steckdose
• Schutzklappe: Ja
LADETECHNISCHE DATEN
• Ausgangsleistung: 22 kW
• Anschlussleistung: 22 kW
• Anzahl Phasen: 3
• Eingangsstrom: 32 A
• Maximaler Ausgangsstrom: 32 A
• Eingangsspannung: 380–420 V
• Ausgangsspannung: 320–480 V
• Netzfrequenz: 50–60 Hz
• Ladeanschluss: AC Typ 2
• Anzahl Steckdosen: 1
• Steckdosentyp: Typ 2 mit Schutzklappe
• Anschlussquerschnitt: 6 mm²
• Energiezählertyp: AC
KOMMUNIKATION & VERNETZUNG
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• 4G-Mobilfunk: Ja
• Ethernet-Durchschleiffunktion: Ja
• Kommunikationsprotokoll: OCPP 1.6
• OCPP-basiertes Lastmanagement: Ja
• RFID-Authentifizierung: Ja
• Vernetzung über Mobilfunk: 4G
• Integration in kompatible Backend-Systeme: über OCPP
SICHERHEIT & SCHUTZ
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Überlastschutz: 40 A
• Integrierter Sicherungsautomat: Ja
• Überspannungsunterdrückung: Ja
• DC-Fehlerstromerkennung: Ja
• RFID-Zugangskontrolle: Ja
• Geeignet für Innenbereiche: Ja
• Geeignet für geeignete Außenbereiche: Ja
UMGEBUNGSBEDINGUNGEN
• Umgebungstemperatur Betrieb: -30 °C bis +50 °C
• Höchstzulässige Betriebshöhe: 2000 m
• Schutzart: IP55
• Gehäusetyp: indoor / outdoor
MAẞE
• Breite: 195 mm
• Höhe: 110 mm
• Tiefe/Länge: 320 mm
• Abmessung: 320 x 195 x 110 mm
• Nettogewicht: 2,7 kg
• Verpackungseinheit: 1 Stück
• Bruttogewicht Verpackungseinheit: 3,5 kg
EINSATZBEREICHE
• Laden von Elektrofahrzeugen im privaten Bereich
• Einfamilienhäuser und Carports
• Private Stellplätze
• Firmen- und Mitarbeiterparkplätze
• Kunden- und Besucherparkplätze
• Mehrfamilienhäuser und Wohnanlagen
• Gewerbliche Ladeinfrastruktur
• Gemeinschaftlich genutzte Ladepunkte
• Standorte mit RFID-Zugangskontrolle
• Vernetzte Ladeinfrastruktur mit OCPP
• Ladeinfrastruktur mit Mobilfunkanbindung
• Professionelle Ladepunkte mit 4G-Kommunikation
PASSENDES ZUBEHÖR
• Typ-2-Ladekabel für die ABB Terra AC Wallbox
• ABB TAC pedestal back-to-back – freistehende Metallstele für zwei Wallboxen in Rücken-an-Rücken-Montage
• Geeignetes Installationszubehör für ABB Terra AC Wallboxen
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die ABB Terra AC W22-S-R-C-V2-0 für professionelle Ladeanwendungen, bei denen eine leistungsstarke 22-kW-Wallbox mit flexibler Typ-2-Steckdose und Mobilfunkanbindung gefragt ist. Besonders interessant sind das integrierte 4G-Modul, RFID, WLAN, Ethernet, Bluetooth und OCPP 1.6 für eine vielseitige Vernetzung und professionelle Verwaltung. Die robuste Ausführung mit IP55, IK10, DC-Fehlerstromerkennung und einem Betriebstemperaturbereich von -30 °C bis +50 °C macht die Wallbox zu einer zuverlässigen Lösung für private und gewerbliche Ladeinfrastrukturen.
