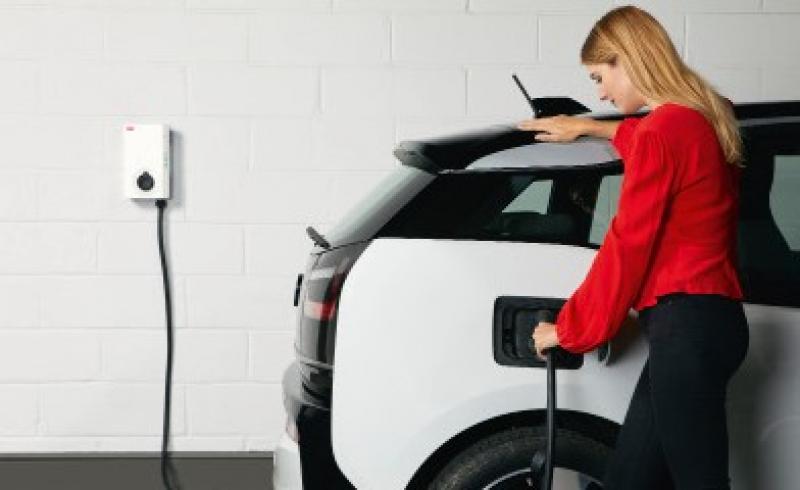

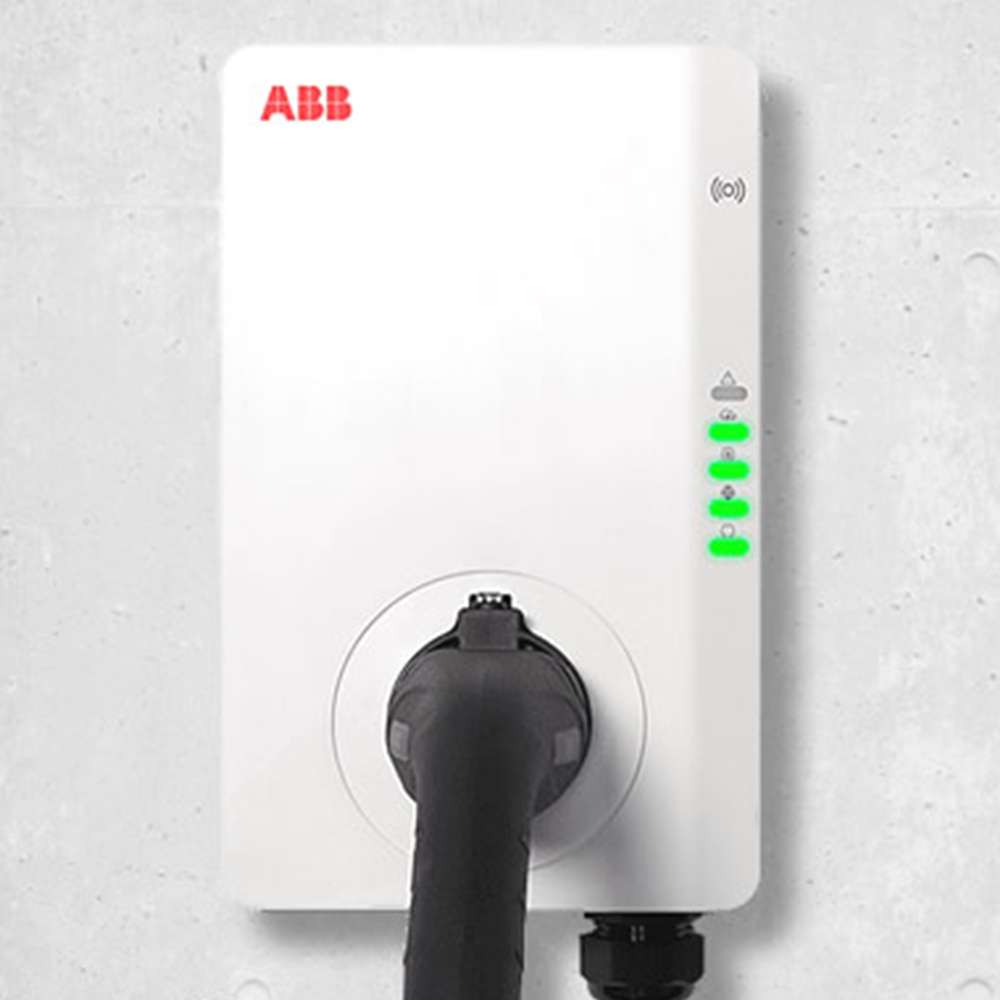

ABB Terra AC W22-G5-R-V2-0 Wallbox
Die ABB Terra AC W22-G5-R-V2-0 ist eine professionelle AC-Wallbox für das schnelle und zuverlässige Laden von Elektrofahrzeugen. Mit einer Ladeleistung von bis zu 22 kW und einem maximalen Ausgangsstrom von 32 A eignet sie sich besonders für leistungsstarke Ladepunkte im privaten, gewerblichen und halböffentlichen Bereich.
Das fest angeschlossene 5 m lange Typ-2-Ladekabel ermöglicht einen besonders komfortablen Ladevorgang. Ein separates Ladekabel ist nicht erforderlich, sodass das Fahrzeug direkt an der Wallbox angeschlossen werden kann. Der Typ-2-Anschluss ist für die dreiphasige AC-Ladung ausgelegt.
Für eine sichere Zugangskontrolle verfügt die Wallbox über eine integrierte RFID-Authentifizierung. Dadurch können Ladevorgänge gezielt autorisiert werden. Dies ist insbesondere für Unternehmen, Mitarbeiterparkplätze, Mehrfamilienhäuser oder andere gemeinschaftlich genutzte Ladepunkte von Vorteil.
Die ABB Terra AC W22-G5-R-V2-0 bietet umfangreiche Kommunikationsmöglichkeiten über WLAN, Ethernet und Bluetooth. Mit OCPP 1.6 lässt sich die Wallbox in kompatible Backend- und Lademanagementsysteme integrieren. Das OCPP-basierte Lastmanagement ermöglicht eine intelligente Steuerung der Ladeleistung.
Ein besonderes Merkmal ist die Ethernet-Durchschleiffunktion, die eine flexible Netzwerkanbindung mehrerer Geräte unterstützen kann. Damit eignet sich die Wallbox auch für professionell geplante Ladeinfrastrukturen.
Für einen hohen Sicherheitsstandard sorgen der integrierte Überlastschutz, die Überspannungsunterdrückung und die integrierte DC-Fehlerstromerkennung. Die robuste Konstruktion mit IP55 und IK10 ermöglicht den Einsatz in Innen- und geeigneten Außenbereichen.
Die Wallbox ist für einen Betrieb bei Umgebungstemperaturen von -30 °C bis +50 °C ausgelegt. Mit ihren kompakten Abmessungen von 320 x 195 x 110 mm lässt sie sich platzsparend an der Wand montieren.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: ABB
• Serie: Terra AC
• Modell: Terra AC W22-G5-R-V2-0
• Bestellnummer: 6AGC128173
• Alternative Produktreferenz: YAA.V3Y58.0
• EAN: 8719874454070
• Produkttyp: Wallbox / Ladestation E-Mobility
• Version: 2
• Ladeart: AC
• Montageart: Wandmontage
• Gehäusematerial: Kunststoff
• Gehäusetyp: Innenbereich / Außenbereich
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Überspannungsschutz: enthalten
• Überlastschutz: 40 A
• DC-Fehlerstromerkennung: Ja
• Integrierter Sicherungsautomat: Ja
• RFID-Zugangskontrolle: Ja
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• Ethernet-Durchschleiffunktion: Ja
• Kommunikationsprotokoll: OCPP 1.6
• Lastmanagement: OCPP-basiert
• Anzahl Ladepunkte: 1
• Ladeanschluss: Typ 2
• Ladekabel: fest angeschlossen
• Kabellänge: 5 m
LADETECHNISCHE DATEN
• Ausgangsleistung: 22 kW
• Anschlussleistung: 22 kW
• Anzahl Phasen: 3
• Eingangsstrom: 32 A
• Maximaler Ausgangsstrom: 32 A
• Eingangsspannung: 380–420 V
• Ausgangsspannung: 320–480 V
• Netzfrequenz: 50–60 Hz
• Ladeanschluss: AC Typ 2
• Anzahl EV-Anschlüsse: 1
• Ladekabel: Typ 2
• Kabellänge: 5 m
• Anschlussquerschnitt: 6 mm²
• Energiezählung: AC
• Authentifizierung: RFID
• Lastmanagementverfahren: OCPP-basiert
KOMMUNIKATION & FUNKTIONEN
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• Ethernet-Durchschleiffunktion: Ja
• OCPP: Version 1.6
• RFID-Authentifizierung: Ja
• OCPP-basiertes Lastmanagement: Ja
• DC-Fehlerstromerkennung: integriert
• Überspannungsschutz: integriert
• Überlastschutz: integriert
SICHERHEIT & SCHUTZ
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Integrierter Überlastschutz: 40 A
• DC-Fehlerstromerkennung: Ja
• Integrierter Sicherungsautomat: Ja
• Geeignet für Innenmontage: Ja
• Geeignet für geeignete Außenbereiche: Ja
UMGEBUNGSBEDINGUNGEN
• Umgebungstemperatur Betrieb: -30 °C bis +50 °C
• Maximal zulässige Betriebshöhe: 2000 m
• Schutzart: IP55
• Einsatzbereich: Innen- und Außenbereich
MAẞE
• Breite: 195 mm
• Höhe: 110 mm
• Tiefe/Länge: 320 mm
• Abmessung: 320 x 195 x 110 mm
• Nettogewicht: 5,3 kg
• Verpackungseinheit: 1 Stück
• Bruttogewicht Verpackungseinheit: 6,8 kg
EINSATZBEREICHE
• Laden von Elektrofahrzeugen im privaten Bereich
• Einfamilienhäuser und Wohngebäude
• Carports und private Stellplätze
• Firmen- und Mitarbeiterparkplätze
• Kunden- und Besucherparkplätze
• Mehrfamilienhäuser und Wohnanlagen
• Gewerbliche Ladeinfrastruktur
• Gemeinschaftlich genutzte Ladepunkte
• Ladepunkte mit RFID-Zugangskontrolle
• Professionelle Ladeinfrastruktur mit OCPP-Anbindung
PASSENDES ZUBEHÖR
• ABB TAC pedestal back-to-back – freistehende Metallstele für zwei Wallboxen in Rücken-an-Rücken-Montage
• Geeignetes Zubehör für die professionelle Installation und Ladeinfrastruktur von ABB Terra AC Wallboxen
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die ABB Terra AC W22-G5-R-V2-0 für Anwender, die eine leistungsstarke 22-kW-Wallbox mit fest angeschlossenem 5-m-Typ-2-Ladekabel suchen. Besonders praktisch sind die integrierte RFID-Zugangskontrolle, WLAN, Ethernet, Bluetooth und OCPP 1.6, wodurch sich die Wallbox flexibel in moderne Lade- und Energiemanagementsysteme integrieren lässt. Die robuste Ausführung mit IP55 und IK10, der Temperaturbereich von -30 °C bis +50 °C sowie die integrierten Schutzfunktionen machen die ABB Terra AC zu einer zuverlässigen Lösung für private, gewerbliche und gemeinschaftlich genutzte Ladepunkte.
