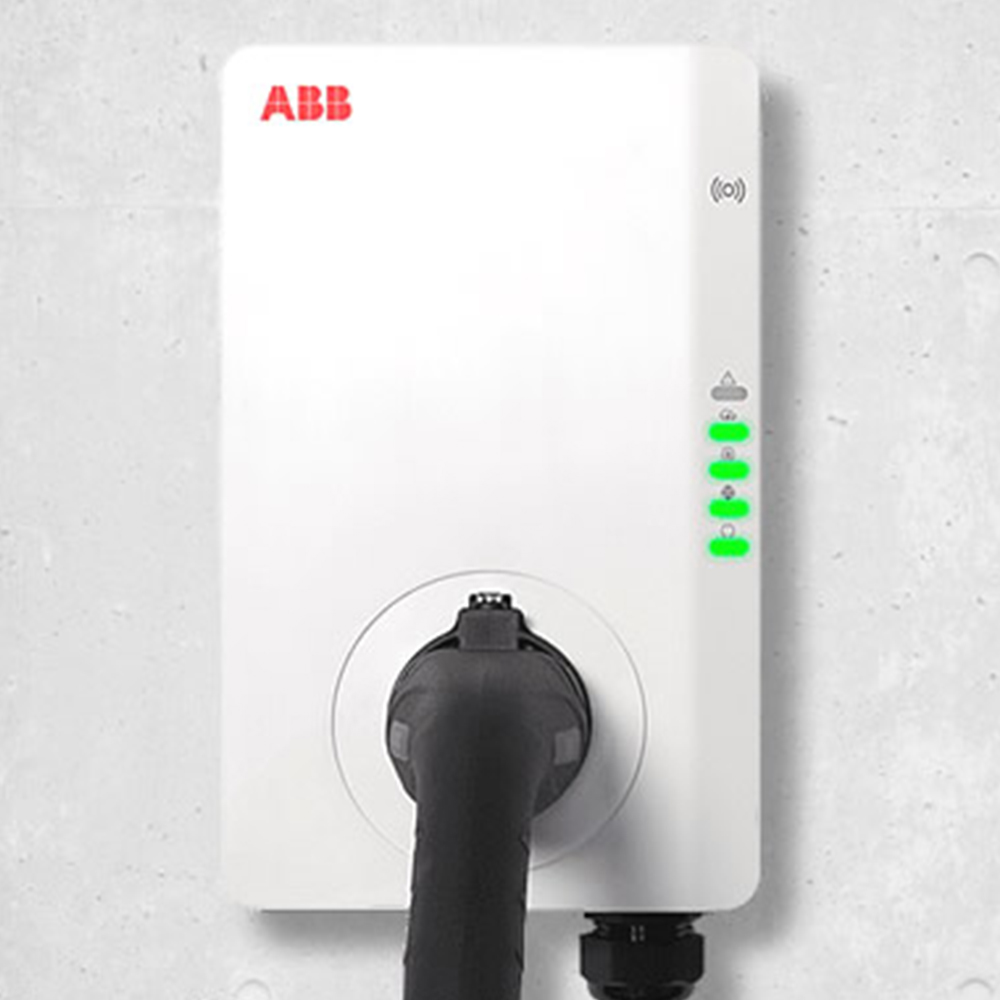

ABB Terra AC W22-G5-R-C-V2-0 Wallbox
Die ABB Terra AC W22-G5-R-C-V2-0 ist eine leistungsstarke und vielseitig vernetzbare Wallbox für das zuverlässige Laden von Elektrofahrzeugen. Mit einer Ladeleistung von 22 kW und einem maximalen Ausgangsstrom von 32 A eignet sie sich für private, gewerbliche und öffentlich beziehungsweise gemeinschaftlich genutzte Ladepunkte.

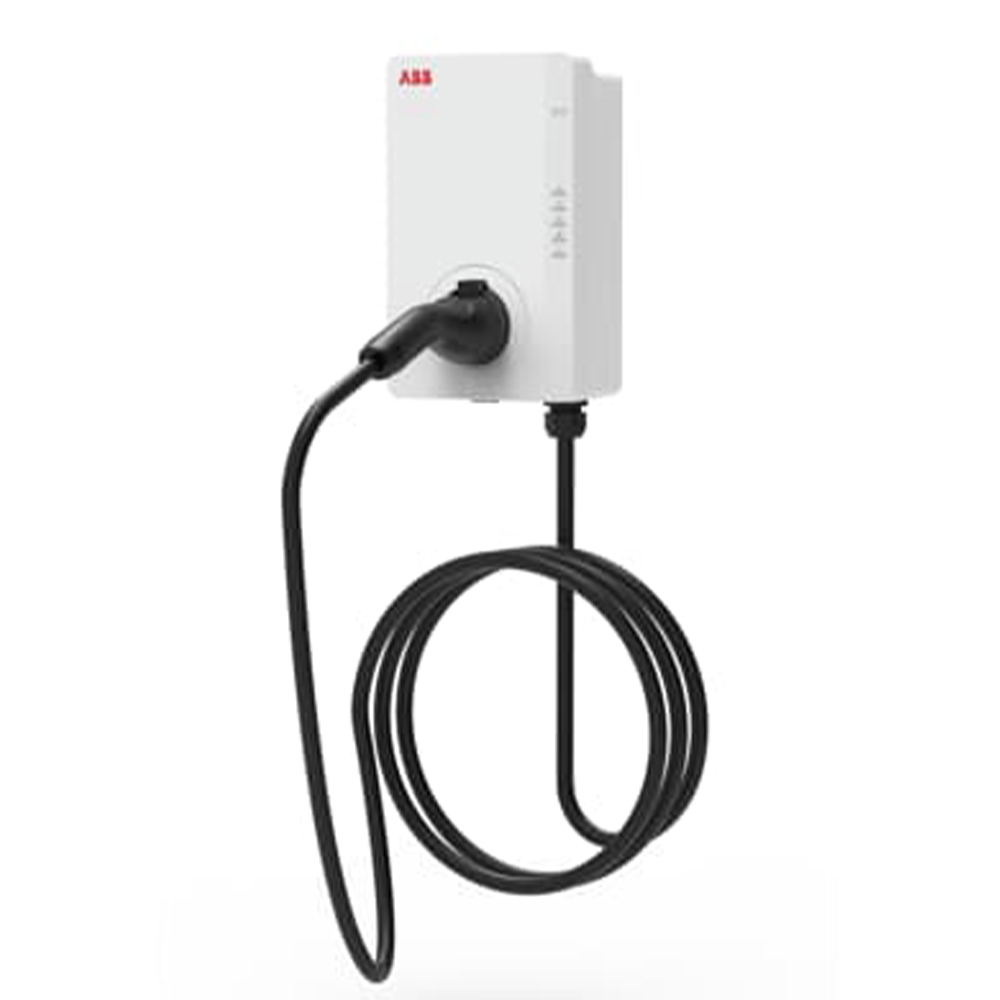

Das fest angeschlossene 5 m lange Typ-2-Ladekabel ermöglicht einen komfortablen Anschluss des Elektrofahrzeugs. Durch das integrierte Kabel ist kein separates Ladekabel erforderlich. Die dreiphasige AC-Ladestation kann mit bis zu 22 kW laden und ist damit für entsprechend ausgestattete Elektrofahrzeuge besonders interessant.
Ein wesentlicher Vorteil dieser Ausführung ist das integrierte 4G-Modul. Dadurch kann die Wallbox über das Mobilfunknetz in geeignete Backend- und Managementsysteme eingebunden werden. Zusätzlich stehen WLAN, Ethernet und Bluetooth zur Verfügung. Die Unterstützung von OCPP 1.6 ermöglicht die Integration in kompatible Ladeplattformen und Abrechnungssysteme.
Die integrierte RFID-Zugangskontrolle ermöglicht eine kontrollierte Freigabe der Ladevorgänge. Damit lässt sich beispielsweise festlegen, welche Nutzer einen Ladepunkt verwenden dürfen. Die Funktion ist besonders für Unternehmen, Mitarbeiterparkplätze, Mehrfamilienhäuser und gemeinschaftlich genutzte Ladeinfrastrukturen interessant.
Für eine professionelle Ladeinfrastruktur verfügt die ABB Terra AC über OCPP-basiertes Lastmanagement. Die Ethernet-Durchschleiffunktion bietet zusätzliche Flexibilität bei der Netzwerkanbindung.
Auch bei der Sicherheit ist die Wallbox umfangreich ausgestattet. Ein integrierter Überlastschutz für 40 A, ein integrierter Sicherungsautomat, Überspannungsschutz und eine DC-Fehlerstromerkennung tragen zu einem sicheren Betrieb bei. Die Schutzart IP55 schützt vor Staub und Strahlwasser, während die hohe Schlagfestigkeit IK10 für eine besonders robuste Ausführung sorgt.
Die Wallbox ist für den Einsatz bei Umgebungstemperaturen von -30 °C bis +50 °C ausgelegt. Die Montage erfolgt platzsparend an der Wand.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: ABB
• Serie: Terra AC
• Modell: Terra AC W22-G5-R-C-V2-0
• Bestellnummer: 6AGC128172
• Alternative Produktreferenz: YAA.V3Y59.0
• EAN: 8719874454087
• Version: 2
• Produkttyp: Wallbox / Ladestation E-Mobility
• Ladeart: AC
• Montageart: Wandmontage
• Gehäusematerial: Kunststoff
• Gehäusetyp: Innenbereich / Außenbereich
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Überspannungsschutz: enthalten
• Überlastschutz: 40 A
• Integrierter Sicherungsautomat: Ja
• DC-Fehlerstromerkennung: Ja
• RFID-Zugangskontrolle: Ja
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• 4G: Ja
• Ethernet-Durchschleiffunktion: Ja
• Kommunikationsprotokoll: OCPP 1.6
• Lastmanagement: OCPP-basiert
• Anzahl Ladepunkte: 1
• Ladeanschluss: Typ 2
• Ladekabel: fest angeschlossen
• Kabellänge: 5 m
LADETECHNISCHE DATEN
• Ausgangsleistung: 22 kW
• Anschlussleistung: 22 kW
• Anzahl Phasen: 3
• Eingangsstrom: 32 A
• Maximaler Ausgangsstrom: 32 A
• Eingangsspannung: 380–420 V
• Ausgangsspannung: 320–480 V
• Netzfrequenz: 50–60 Hz
• Ladeanschluss: AC Typ 2
• Anzahl EV-Anschlüsse: 1
• Ladekabel: Typ 2
• Kabellänge: 5 m
• Anschlussquerschnitt: 6 mm²
• Energiezählertyp: AC
KOMMUNIKATION & VERNETZUNG
• 4G-Mobilfunk: Ja
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• Ethernet-Durchschleiffunktion: Ja
• Kommunikationsprotokoll: OCPP 1.6
• OCPP-basiertes Lastmanagement: Ja
• RFID-Authentifizierung: Ja
• Integration in kompatible Backend-Systeme: über OCPP
• Mobilfunkanbindung: über integriertes 4G-Modul
SICHERHEIT & SCHUTZ
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Überlastschutz: 40 A
• Integrierter Sicherungsautomat: Ja
• Überspannungsschutz: Ja
• DC-Fehlerstromerkennung: Ja
• RFID-Zugangskontrolle: Ja
• Geeignet für Innenbereiche: Ja
• Geeignet für geeignete Außenbereiche: Ja
UMGEBUNGSBEDINGUNGEN
• Umgebungstemperatur Betrieb: -30 °C bis +50 °C
• Höchstzulässige Betriebshöhe: 2000 m
• Schutzart: IP55
• Gehäusetyp: indoor / outdoor
MAẞE
• Breite: 195 mm
• Höhe: 110 mm
• Tiefe/Länge: 320 mm
• Abmessung: 320 x 195 x 110 mm
• Nettogewicht: 5,3 kg
• Verpackungseinheit: 1 Stück
• Bruttogewicht Verpackungseinheit: 6,8 kg
EINSATZBEREICHE
• Privates Laden von Elektrofahrzeugen
• Einfamilienhäuser und Wohngebäude
• Carports und Stellplätze
• Firmen- und Mitarbeiterparkplätze
• Kunden- und Besucherparkplätze
• Mehrfamilienhäuser und Wohnanlagen
• Gewerbliche Ladeinfrastruktur
• Gemeinschaftlich genutzte Ladepunkte
• Ladepunkte mit RFID-Zugangskontrolle
• Vernetzte Ladeinfrastruktur mit 4G
• Ladeinfrastruktur mit OCPP-Anbindung
• Professionelle Lade- und Energiemanagementsysteme
PASSENDES ZUBEHÖR
• ABB TAC pedestal back-to-back – freistehende Metallstele für zwei Wallboxen in Rücken-an-Rücken-Montage
• Geeignetes Installationszubehör für ABB Terra AC Wallboxen
EXPERTENBEWERTUNG
Unsere Experten empfehlen die ABB Terra AC W22-G5-R-C-V2-0 für Anwender, die eine leistungsstarke 22-kW-Wallbox mit fest angeschlossenem 5-m-Typ-2-Ladekabel und moderner Vernetzung suchen. Besonders interessant ist die Kombination aus integriertem 4G, WLAN, Ethernet und Bluetooth sowie OCPP 1.6, wodurch sich die Wallbox flexibel in professionelle Lade- und Managementsysteme integrieren lässt. Die robuste Ausführung mit IP55 und IK10, integrierter DC-Fehlerstromerkennung und einem großen Betriebstemperaturbereich macht sie zu einer zuverlässigen Lösung für private, gewerbliche und gemeinschaftlich genutzte Ladepunkte.
