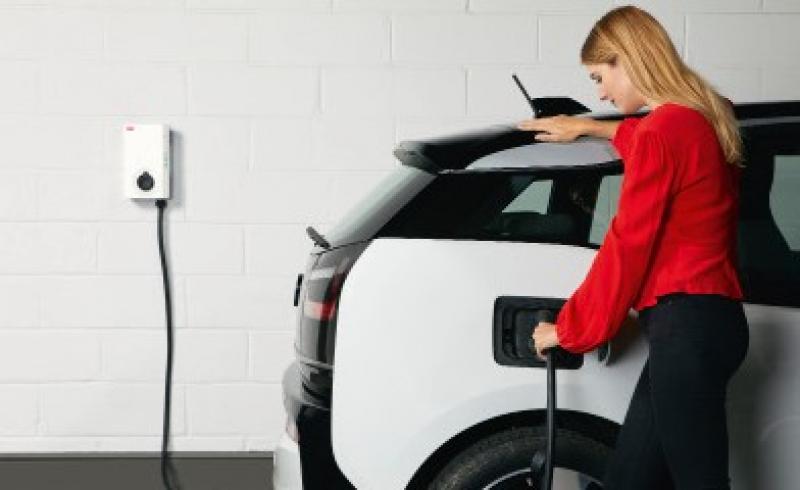

ABB Terra AC W11-S-R-V2-0 Wallbox
Die ABB Terra AC W11-S-R-V2-0 ist eine professionelle AC-Wallbox für das zuverlässige und komfortable Laden von Elektrofahrzeugen. Mit einer Ladeleistung von 11 kW und einem dreiphasigen Anschluss mit 16 A ermöglicht sie eine leistungsstarke AC-Ladung und eignet sich für unterschiedliche Einsatzbereiche rund um Gebäude, Stellplätze und gewerbliche Ladepunkte.
Im Gegensatz zu Varianten mit fest angeschlossenem Ladekabel verfügt dieses Modell über eine Typ-2-Steckdose mit Schutzklappe. Dadurch kann der Nutzer das passende Typ-2-Ladekabel entsprechend der gewünschten Kabellänge und Anwendung selbst auswählen. Die Steckdose unterstützt einen maximalen Ausgangsstrom von 16 A.
Für eine kontrollierte Nutzung ist die Wallbox mit einer integrierten RFID-Zugangskontrolle ausgestattet. Dadurch können Ladevorgänge über entsprechende RFID-Medien autorisiert werden. Dies ist besonders bei gemeinschaftlich genutzten Ladepunkten, Firmenparkplätzen und gewerblichen Anwendungen praktisch.
Die ABB Terra AC W11-S-R-V2-0 bietet umfangreiche Kommunikationsmöglichkeiten. WLAN, Ethernet und Bluetooth ermöglichen die Einbindung in moderne Lade- und Energiemanagementsysteme. Zusätzlich unterstützt die Wallbox OCPP 1.6, wodurch eine Integration in kompatible Backend- und Managementsysteme möglich ist. Das Lastmanagement kann OCPP-basiert umgesetzt werden.
Ein weiterer Vorteil ist die integrierte DC-Fehlerstromerkennung. Zusammen mit dem integrierten Überlastschutz und der Überspannungsunterdrückung bietet die Wallbox umfangreiche Schutzfunktionen für einen sicheren Ladebetrieb.
Mit der Schutzart IP55 ist die Terra AC für Innen- und geeignete Außenbereiche ausgelegt. Das robuste Gehäuse erreicht zudem die Schlagfestigkeit IK10. Der zulässige Betriebstemperaturbereich von -30 °C bis +50 °C ermöglicht den Einsatz unter unterschiedlichen klimatischen Bedingungen.
Die kompakte Wallbox wird platzsparend an der Wand montiert und misst lediglich 320 x 195 x 110 mm bei einem Nettogewicht von 2,7 kg.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: ABB
• Serie: Terra AC
• Modell: Terra AC W11-S-R-V2-0
• Bestellnummer: 6AGC128174
• Alternative Produktreferenz: YAA.V3Y57.0
• EAN: 8719874454063
• Produkttyp: Wallbox / Ladestation E-Mobility
• Version: 2
• Ladeart: AC
• Montageart: Wandmontage
• Gehäusematerial: Kunststoff
• Gehäusetyp: Innenbereich / Außenbereich
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Überspannungsschutz: enthalten
• Überlastschutz: 20 A
• DC-Fehlerstromerkennung: Ja
• Integrierter Sicherungsautomat: Ja
• RFID-Authentifizierung: Ja
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• Kommunikationsprotokoll: OCPP 1.6
• Lastmanagement: OCPP-basiert
• Anzahl Ladepunkte: 1
• Ladeanschluss: Typ 2 Steckdose mit Schutzklappe
• Typ-2-Steckdose: 1 Stück
• Ladekabel: nicht integriert, separates Typ-2-Kabel erforderlich
LADETECHNISCHE DATEN
• Ausgangsleistung: 11 kW
• Anschlussleistung: 11 kW
• Anzahl Phasen: 3
• Eingangsstrom: 16 A
• Maximaler Ausgangsstrom: 16 A
• Eingangsspannung: 380–420 V
• Ausgangsspannung: 320–480 V
• Netzfrequenz: 50–60 Hz
• Ladeanschluss: AC Typ 2
• Steckdose: Typ 2 mit Schutzklappe
• Querschnitt Anschlussleitung: 2,5–6 mm²
• Energiezählung: AC
• Authentifizierung: RFID
• Lastmanagementverfahren: OCPP-basiert
KOMMUNIKATION & FUNKTIONEN
• WLAN: Ja
• Ethernet: Ja
• Bluetooth: Ja
• OCPP: Version 1.6
• RFID-Zugangskontrolle: Ja
• OCPP-basiertes Lastmanagement: Ja
• Kostenfreie App für Konfiguration und Monitoring: Ja
• DC-Fehlerstromerkennung: integriert
• Überspannungsschutz: integriert
• Überlastschutz: integriert
SICHERHEIT & SCHUTZ
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Überspannungskategorie: III
• Integrierter Überlastschutz: 20 A
• DC-Fehlerstromerkennung: Ja
• Schutzklappe an Typ-2-Steckdose: Ja
• Geeignet für Innenmontage: Ja
• Geeignet für geeignete Außenbereiche: Ja
UMGEBUNGSBEDINGUNGEN
• Umgebungstemperatur Betrieb: -30 °C bis +50 °C
• Maximal zulässige Betriebshöhe: 2000 m
• Schutzart: IP55
• Einsatzbereich: Innen- und Außenbereich
MAẞE
• Breite: 195 mm
• Höhe: 110 mm
• Tiefe/Länge: 320 mm
• Abmessung: 320 x 195 x 110 mm
• Nettogewicht: 2,7 kg
• Verpackungseinheit: 1 Stück
• Bruttogewicht Verpackungseinheit: 3,5 kg
EINSATZBEREICHE
• Laden von Elektrofahrzeugen im privaten Bereich
• Einfamilienhäuser und Wohngebäude
• Carports und private Stellplätze
• Firmen- und Mitarbeiterparkplätze
• Kunden- und Besucherparkplätze
• Mehrfamilienhäuser und Wohnanlagen
• Gewerbliche Ladeinfrastruktur
• Gemeinschaftlich genutzte Ladepunkte
• Ladepunkte mit RFID-Zugangskontrolle
• Professionelle Ladeinfrastruktur mit OCPP-Anbindung
PASSENDES ZUBEHÖR
• Typ-2-Ladekabel passend zur Typ-2-Steckdose
• ABB TAC pedestal back-to-back – Stele für die freistehende Montage von zwei ABB Terra AC Wallboxen Rücken-an-Rücken
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die ABB Terra AC W11-S-R-V2-0 für Anwender, die eine flexible 11-kW-Wallbox mit Typ-2-Steckdose und umfangreichen Kommunikationsmöglichkeiten suchen. Besonders praktisch sind die RFID-Zugangskontrolle, WLAN, Ethernet, Bluetooth und die OCPP-1.6-Unterstützung, wodurch sich die Wallbox auch für gemeinschaftliche und gewerbliche Ladeinfrastrukturen eignet. Die robuste Ausführung mit IP55 und IK10, der große Temperaturbereich von -30 °C bis +50 °C sowie die integrierten Schutzfunktionen machen die ABB Terra AC zu einer vielseitig einsetzbaren Lösung für das AC-Laden von Elektrofahrzeugen.
