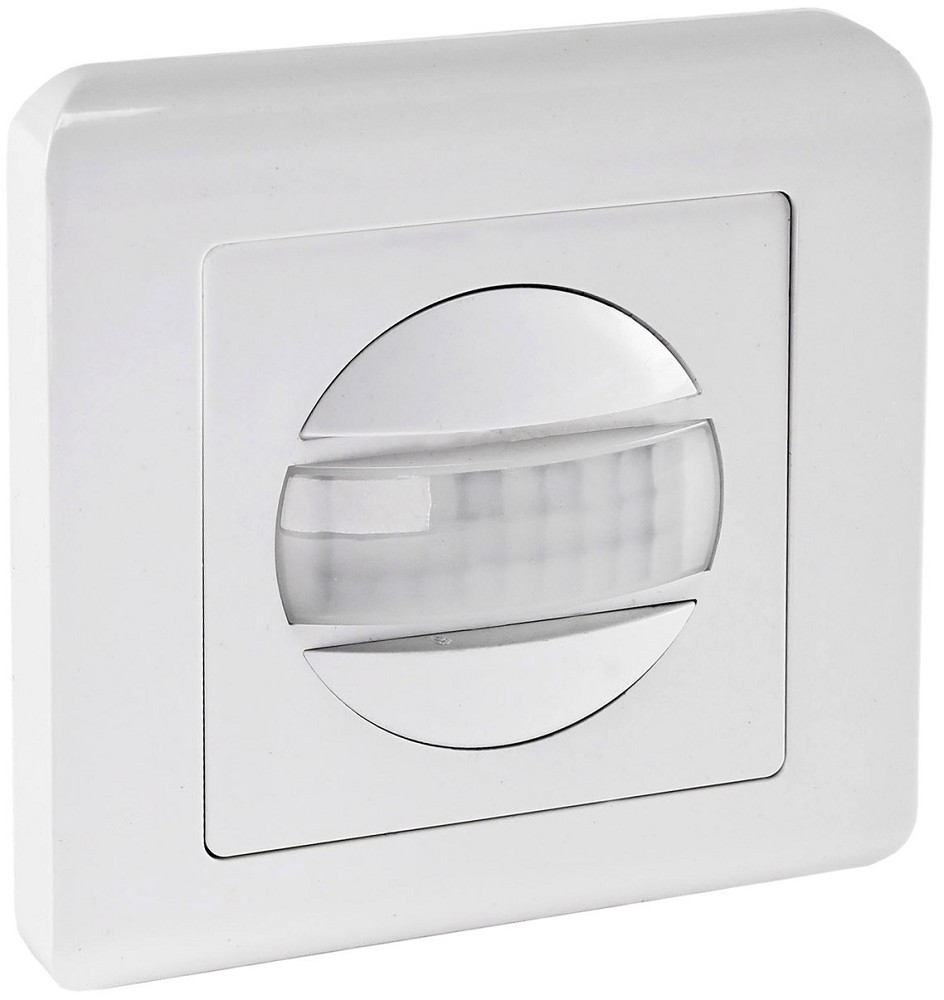

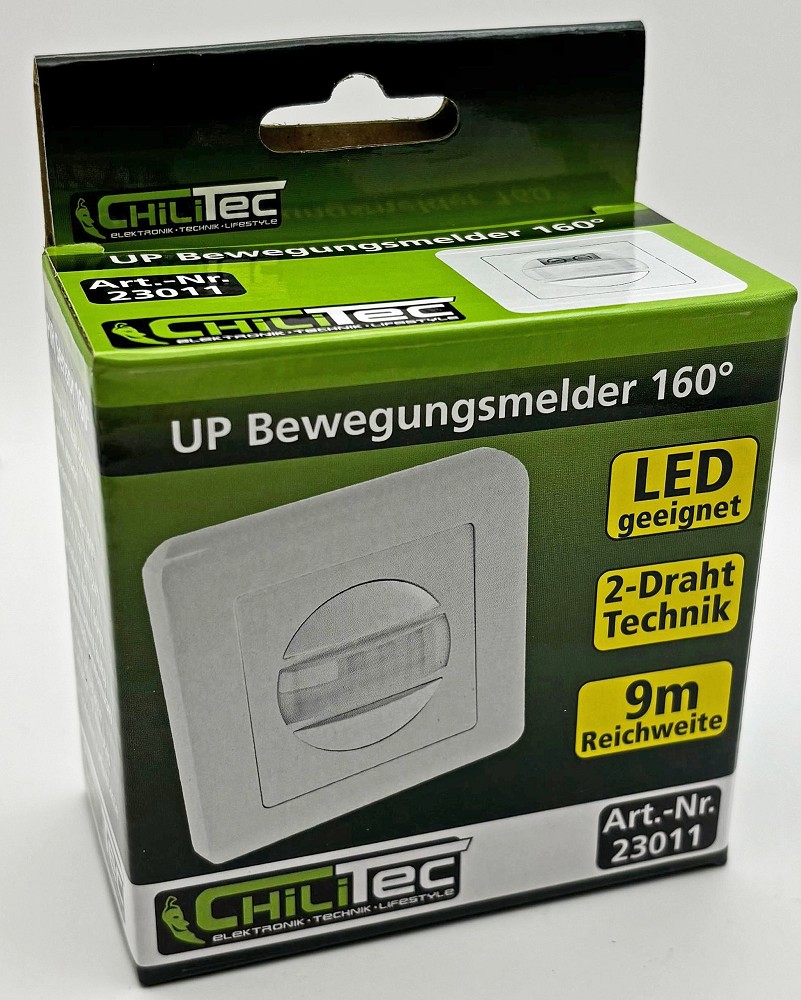

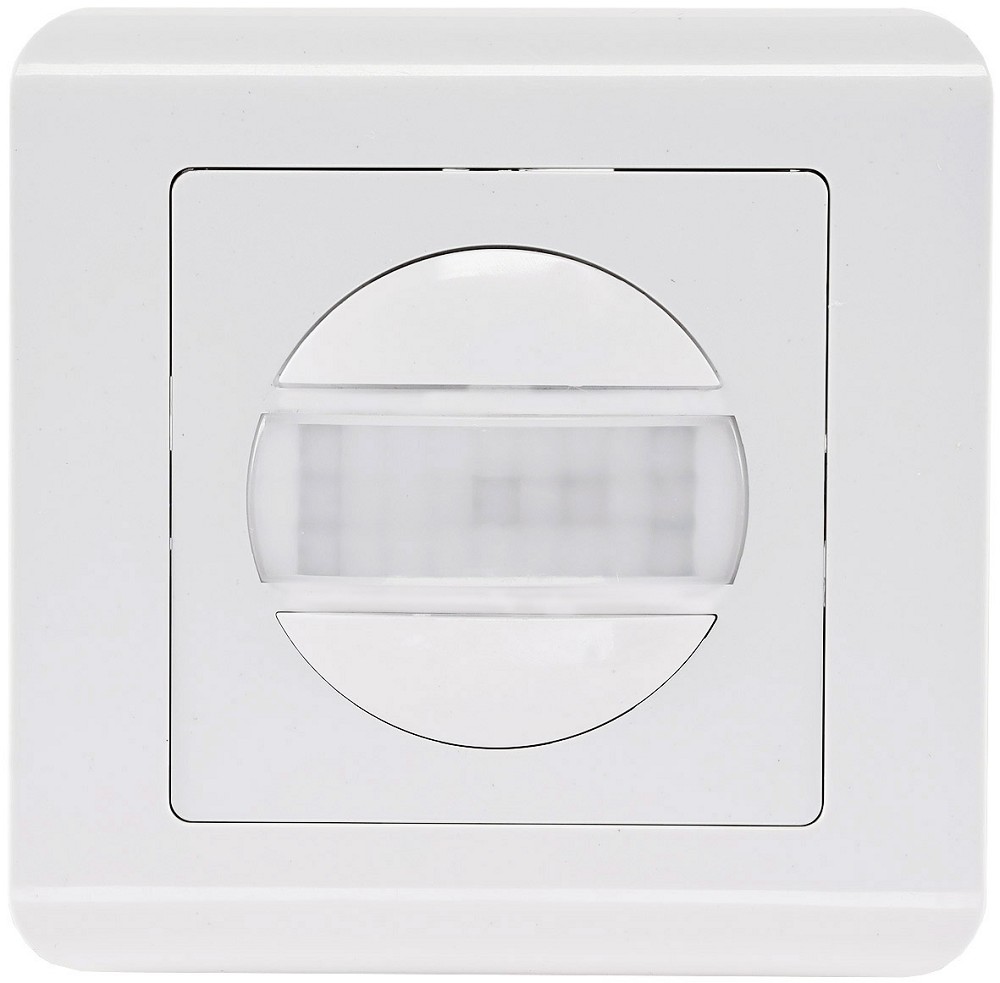

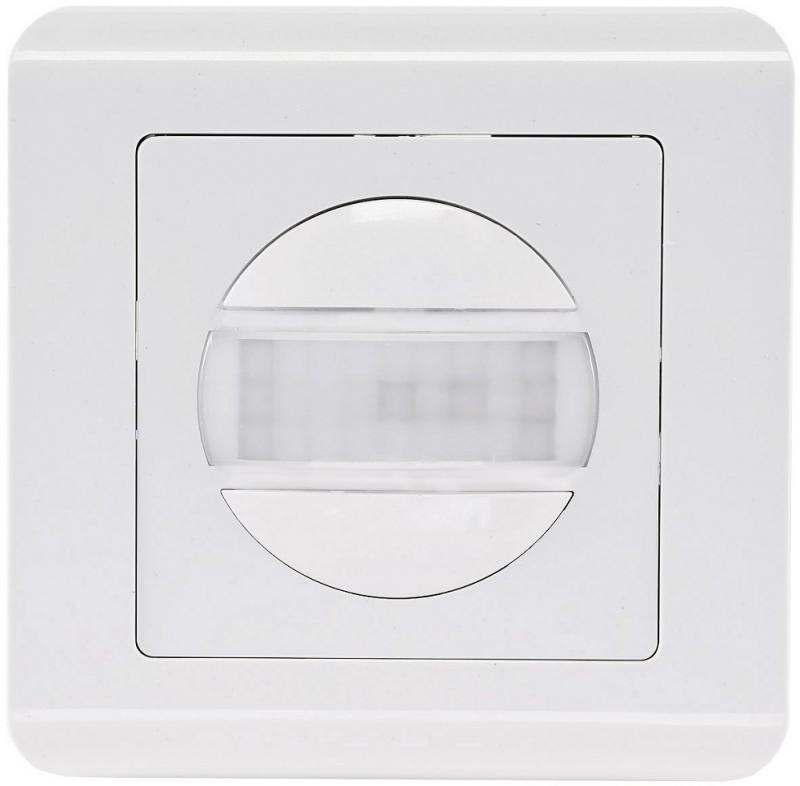

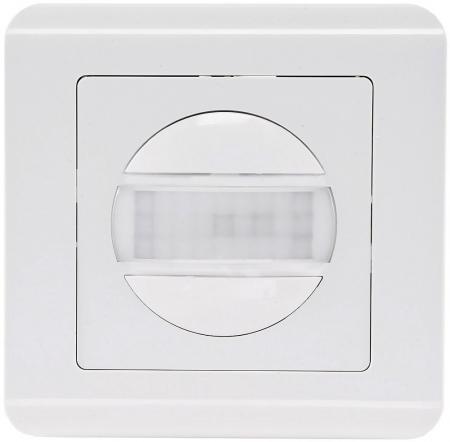

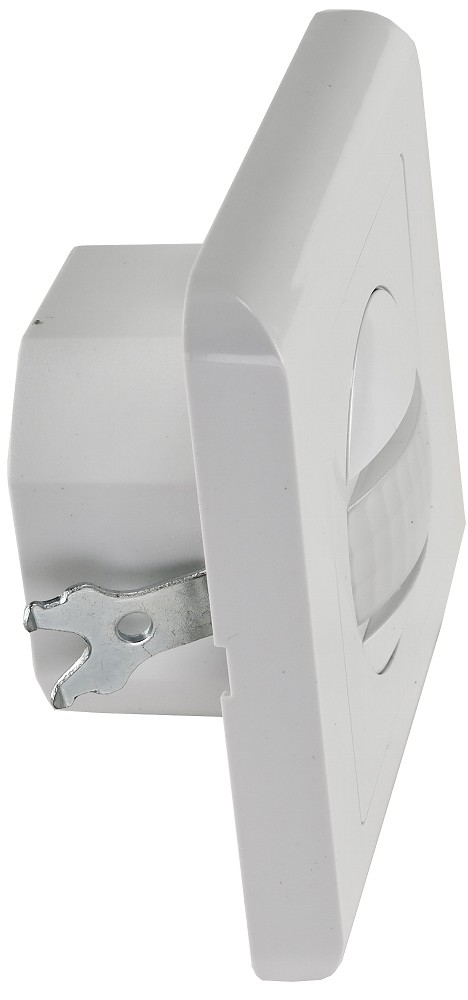

ChiliTec 23011 Unterputz PIR-Bewegungsmelder 160° Pro LED geeignet 2-Draht weiß 230V
Der ChiliTec 23011 Unterputz PIR-Bewegungsmelder 160° Pro ermöglicht die automatische Schaltung von Beleuchtungen und ersetzt dabei direkt einen herkömmlichen EIN/AUS-Schalter. Der Sensor reagiert auf Bewegungen im Erfassungsbereich und schaltet die angeschlossene Beleuchtung automatisch ein.
Mit einem Erfassungswinkel von 160° und einer Reichweite von bis zu 9m eignet sich der Bewegungsmelder insbesondere für Innenbereiche wie Flure, Durchgänge, Eingangsbereiche oder Räume, in denen die Beleuchtung bei Bewegung automatisch aktiviert werden soll.
Die integrierte Dämmerungs-Schaltschwelle kann individuell eingestellt werden. Zusätzlich lässt sich die Nachlaufzeit zwischen 10 Sekunden und 7 Minuten anpassen. Dadurch kann der Bewegungsmelder sowohl für kurzzeitige Durchgänge als auch für längere Aufenthalte konfiguriert werden.
Dank der 2-Draht-Technik und des Betriebs bereits ab einer Last von 1W eignet sich der Sensor auch für viele LED-Beleuchtungen. Die Einstellung erfolgt komfortabel hinter einer kleinen Abdeckklappe.
ELEKTRISCHE & LEISTUNGSDATEN
| Betriebsspannung | 230V AC |
| Frequenz | 50Hz |
| Leistungsbereich ohmsche Last | 1–300W |
| Leistungsbereich LED / induktive Last | 1–150W |
| Eigenverbrauch Standby | 0,1W |
| Eigenverbrauch Betrieb | 0,45W |

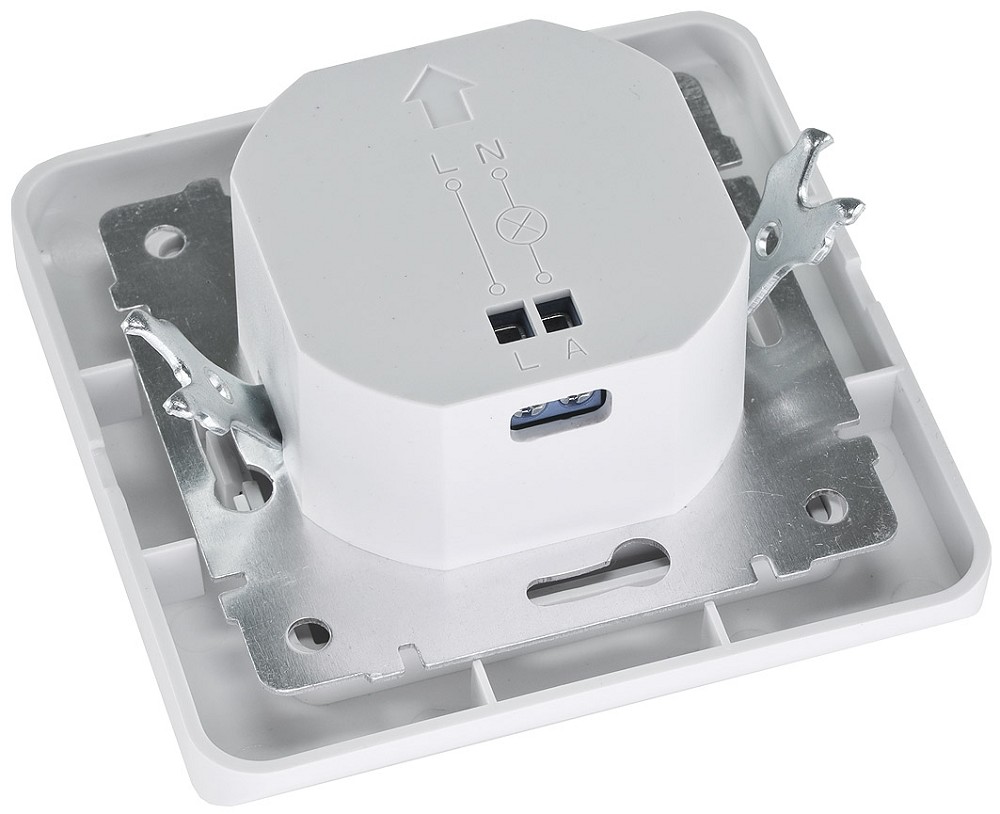

| Anschlussart | 2-Draht-Technik |
SENSORTECHNIK
| Sensortechnik | PIR (Passiv-Infrarot) |
| Erfassungswinkel | 160° |
| Reichweite | Bis zu 9m |
| Nachlaufzeit | 10 Sekunden bis 7 Minuten |
| Dämmerungsschwelle | Einstellbar |
| Schaltfunktion | EIN/AUS |
TECHNISCHE DATEN
| Artikelnummer | 23011 |
| Produkttyp | Unterputz PIR-Bewegungsmelder |
| Ausführung | 160° Pro |
| Farbe | Weiß |
| Schutzart | IP20 |
| Montageart | Unterputz |
| Installationshöhe | 100–180cm |
ABMESSUNGEN & MONTAGE
| Einbaumaße ohne Rahmen | 49 × 49 × 30mm |
| Zierblende | 85 × 85mm |
| Geeignete UP-Dosen | Ø60mm |
| Geeignete Hohlwanddosen | Ø68mm |
| Montagehöhe | 100–180cm |
EINSATZBEREICHE
- Flure und Durchgänge
- Eingangsbereiche
- Treppenbereiche
- Keller- und Nebenräume
- Sanitärräume
- Wohn- und Arbeitsräume
- Automatische Schaltung von LED-Beleuchtungen
BESONDERE FUNKTIONEN
- PIR-Bewegungserkennung mit 160° Erfassungswinkel
- Reichweite bis zu 9m
- 2-Draht-Technik
- Bereits ab 1W Last einsetzbar
- Für LED-Leuchten bis 150W geeignet
- Dämmerungs-Schaltschwelle einstellbar
- Nachlaufzeit von 10 Sekunden bis 7 Minuten einstellbar
- Direkter Ersatz für einen EIN/AUS-Schalter

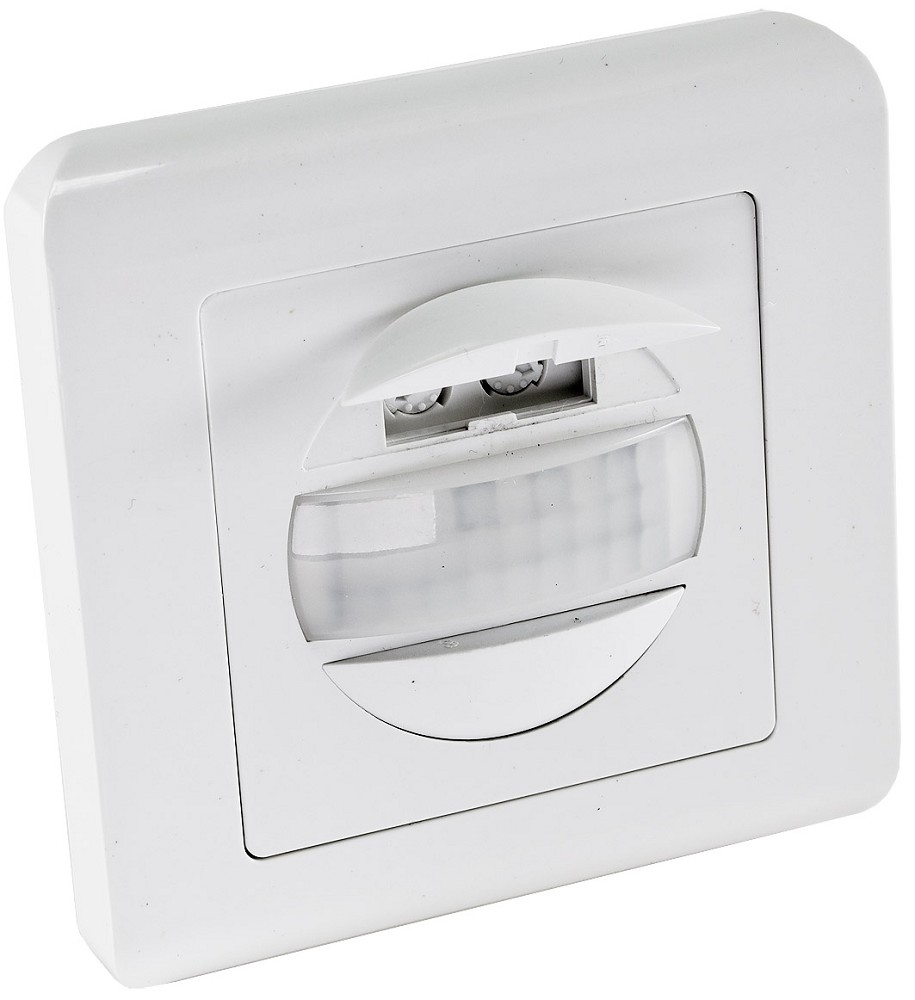

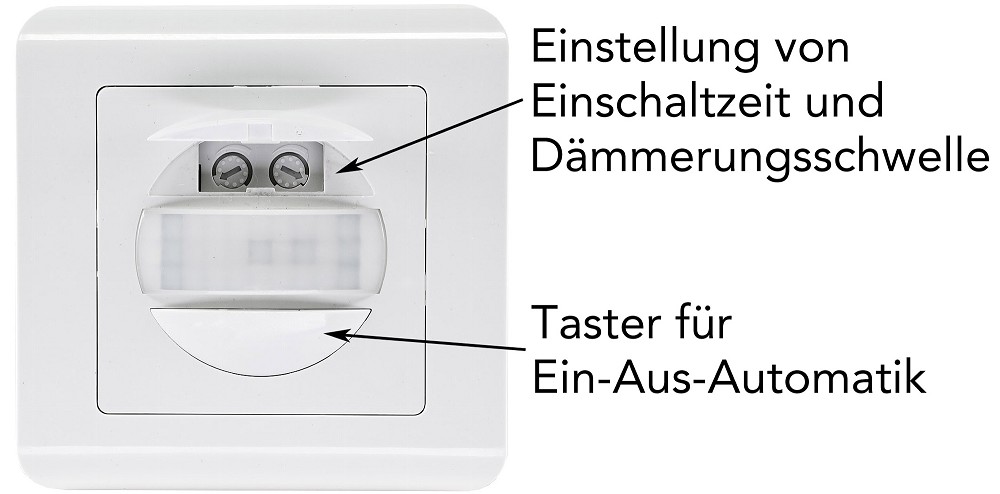

- Einstellung hinter einer kleinen Abdeckklappe
HINWEISE
Der Bewegungsmelder ist für den Ersatz eines herkömmlichen EIN/AUS-Schalters vorgesehen und eignet sich nicht für Wechselschaltungen.
Für LED-Leuchten ist ein Leistungsbereich von 1 bis 150W angegeben. Bei der Auswahl sollte trotzdem geprüft werden, ob die konkrete LED-Leuchte mit der 2-Draht-Schaltung des Bewegungsmelders kompatibel ist.
Die Montage erfolgt unterputz in geeigneten Installationsdosen. Der Sensor ist für eine Installationshöhe von 100 bis 180cm vorgesehen. Aufgrund der Schutzart IP20 darf der Bewegungsmelder ausschließlich in geeigneten trockenen Innenbereichen eingesetzt werden.
Der Bewegungsmelder arbeitet mit einer einstellbaren Dämmerungsschwelle. Dadurch kann festgelegt werden, ab welcher Umgebungshelligkeit die Bewegungserkennung die angeschlossene Beleuchtung einschaltet.
BEWERTUNG DURCH UNSERE EXPERTEN
Der ChiliTec 23011 ist eine kompakte Lösung für die automatische Lichtsteuerung im Innenbereich. Die Kombination aus 160° Erfassungswinkel, bis zu 9m Reichweite und einstellbarer Nachlaufzeit ermöglicht eine flexible Anpassung an unterschiedliche Räume.
Besonders interessant ist die Eignung für viele LED-Leuchten ab bereits 1W. Durch die 2-Draht-Technik kann der Bewegungsmelder direkt einen vorhandenen EIN/AUS-Schalter ersetzen. Vor der Installation sollte jedoch insbesondere bei LED-Leuchten die elektrische Kompatibilität geprüft werden.
