ChiliTec 23622 CBM-Slim Aufputz-Bewegungsmelder 180°, 12m, IP44, anthrazit, LED 1–300W, 230V

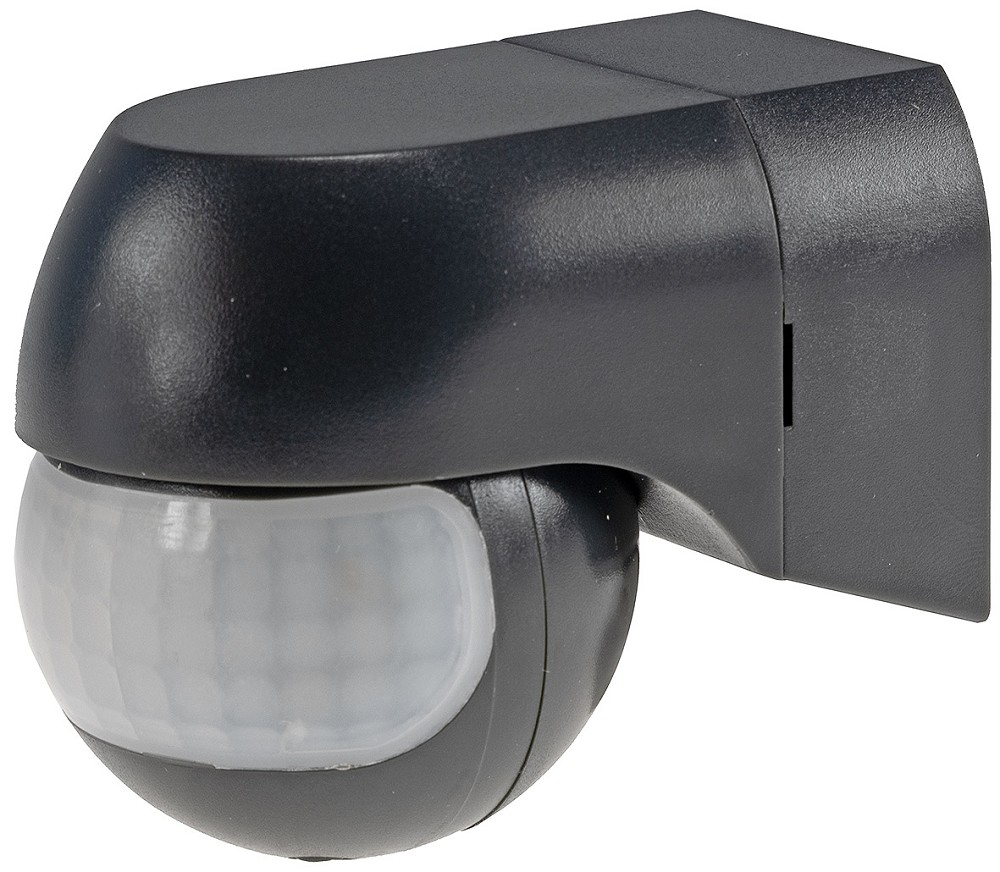

Der ChiliTec CBM-Slim ist ein besonders kompakter PIR-Aufputz-Bewegungsmelder für die automatische Schaltung von Beleuchtung. Durch sein schlankes Gehäuse lässt er sich platzsparend montieren und eignet sich für zahlreiche Anwendungen im Innen- und Außenbereich.
Der Infrarotsensor erfasst Bewegungen mit einem Winkel von etwa 180° und erreicht eine maximale Reichweite von bis zu 12m. Der Sensor ist dreh- und schwenkbar, sodass sich der Erfassungsbereich gezielt auf die jeweilige Montagesituation ausrichten lässt.
Besonders interessant für moderne Beleuchtung ist die geringe Mindestlast von lediglich 1W. Dadurch kann der Bewegungsmelder auch mit vielen LED-Leuchtmitteln eingesetzt werden. Für LED beträgt der angegebene Leistungsbereich 1 bis 300W.
ELEKTRISCHE & LEISTUNGSDATEN
| Betriebsspannung | 230V AC |
| Netzfrequenz | 50Hz |
| Leistungsbereich | 1–800W, ohmsche Last |
| LED-Leistung | 1–300W |
| Mindestlast | 1W |
| Eigenverbrauch Standby | 0,6W |
| Eigenverbrauch im Betrieb | 0,9W |
SENSORDATEN
| Sensortechnik | PIR / Infrarot |
| Erfassungswinkel | ca. 180° |
| Reichweite | max. 12m |
| Erfassungsbereich | max. 12m bei einem Erfassungswinkel von unter 24° |

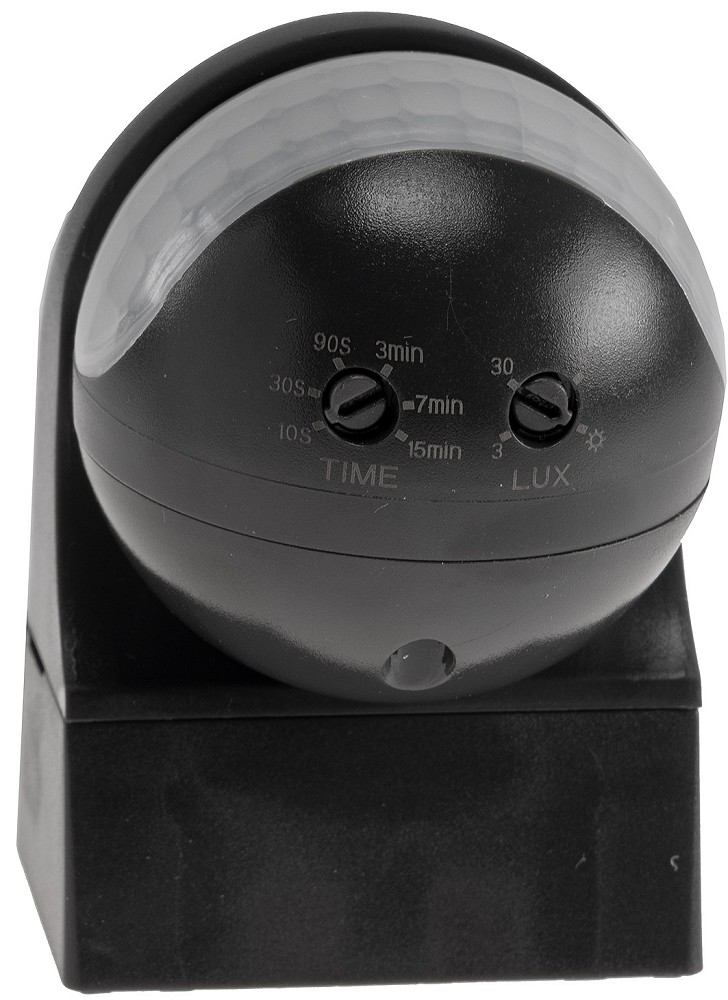

| Dämmerungsschwelle | Einstellbar |
| Schaltdauer | 10 Sekunden bis 15 Minuten |
| Sensorausrichtung | Dreh- und schwenkbar |
TECHNISCHE DATEN
| Artikelnummer | 23622 |
| Modell | CBM-Slim |
| Produkttyp | Aufputz-Bewegungsmelder |
| Montageart | Aufputz |
| Schutzart | IP44 |
| Gehäusefarbe | Anthrazit |
| Einsatzbereich | Innen- und Außenbereich |
ABMESSUNGEN
| Breite | 55mm |
| Höhe | 66mm |
| Tiefe | 80mm |
EINSATZBEREICHE
- Haus- und Gebäudeeingänge
- Garagen und Carports
- Terrassen und Balkone
- Hof- und Grundstücksbeleuchtung
- Außenwände und Fassadenbereiche
- Flure und Nebenräume
- Keller- und Abstellräume
- Automatische Schaltung von LED-Beleuchtung
BESONDERE FUNKTIONEN
- Kompaktes Slim-Design
- PIR-Infrarot-Bewegungserkennung
- Erfassungswinkel von ca. 180°
- Reichweite bis zu 12m
- Sehr geringe Mindestlast von nur 1W
- Für LED-Lasten von 1 bis 300W geeignet
- Dämmerungs-Schaltschwelle einstellbar
- Schaltdauer von 10 Sekunden bis 15 Minuten einstellbar
- Sensor dreh- und schwenkbar
- Schutzart IP44
HINWEISE

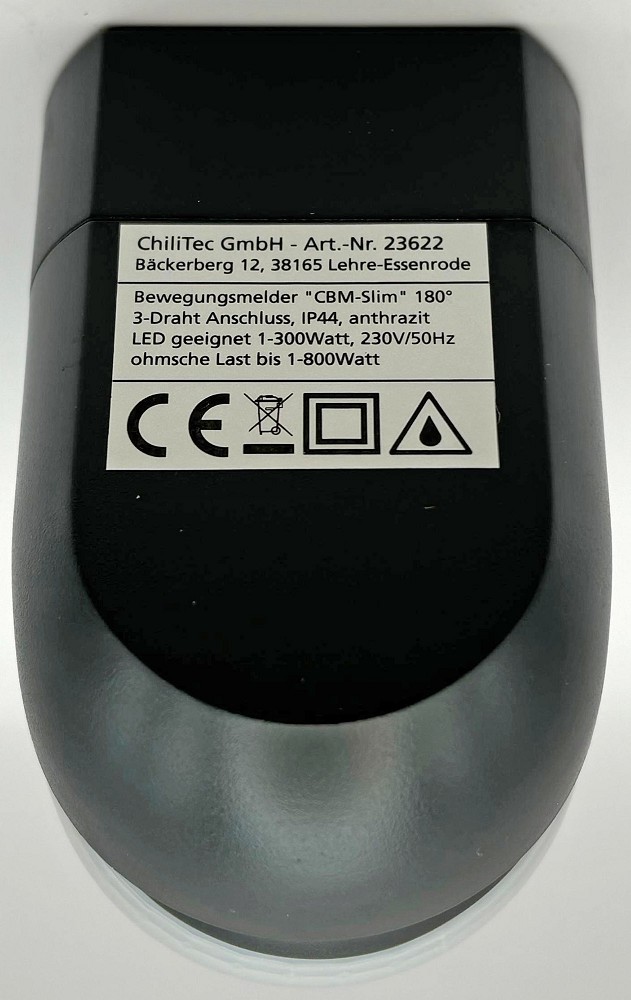

Der CBM-Slim arbeitet mit einer 230V-Versorgung und ist als 3-Draht-PIR-Bewegungsmelder ausgeführt. Die angeschlossene LED-Beleuchtung muss innerhalb des angegebenen Leistungsbereichs liegen.
Die geringe Mindestlast von 1W macht den Bewegungsmelder für viele LED-Anwendungen geeignet. Bei der Auswahl der angeschlossenen Leuchte sollte dennoch auf deren elektrische Kompatibilität und das Einschaltverhalten geachtet werden.
Die Schutzart IP44 ermöglicht den Einsatz im Innen- und Außenbereich. Für den Außenbereich sollte der Montageort so gewählt werden, dass die Installation den örtlichen Bedingungen und den geltenden elektrotechnischen Anforderungen entspricht.
Der elektrische Anschluss an das 230V-Netz darf ausschließlich entsprechend den geltenden Vorschriften und durch qualifiziertes Fachpersonal durchgeführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der ChiliTec 23622 CBM-Slim ist eine platzsparende Lösung für die automatische Beleuchtungssteuerung. Sein kompaktes Gehäuse kombiniert eine 180°-Erfassung mit bis zu 12m Reichweite und lässt sich durch die dreh- und schwenkbare Ausführung flexibel ausrichten.
Besonders interessant ist die niedrige Mindestlast von 1W. Dadurch kann der Bewegungsmelder auch mit vielen modernen LED-Leuchten eingesetzt werden, wobei für LED eine Leistung von 1 bis 300W vorgesehen ist.
Mit IP44, Slim-Design und einstellbaren Sensorparametern eignet sich der CBM-Slim für eine Vielzahl typischer Anwendungen rund um Haus, Wohnung, Garage und Grundstück.
