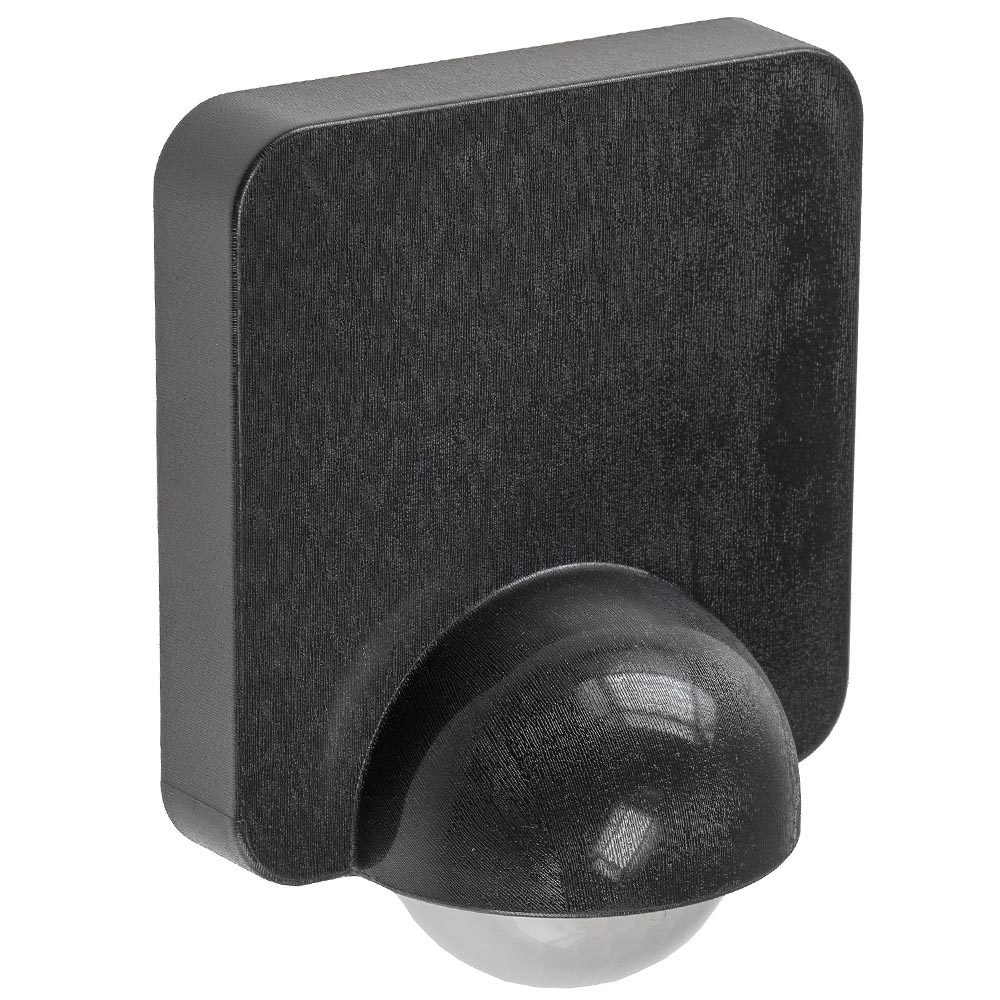

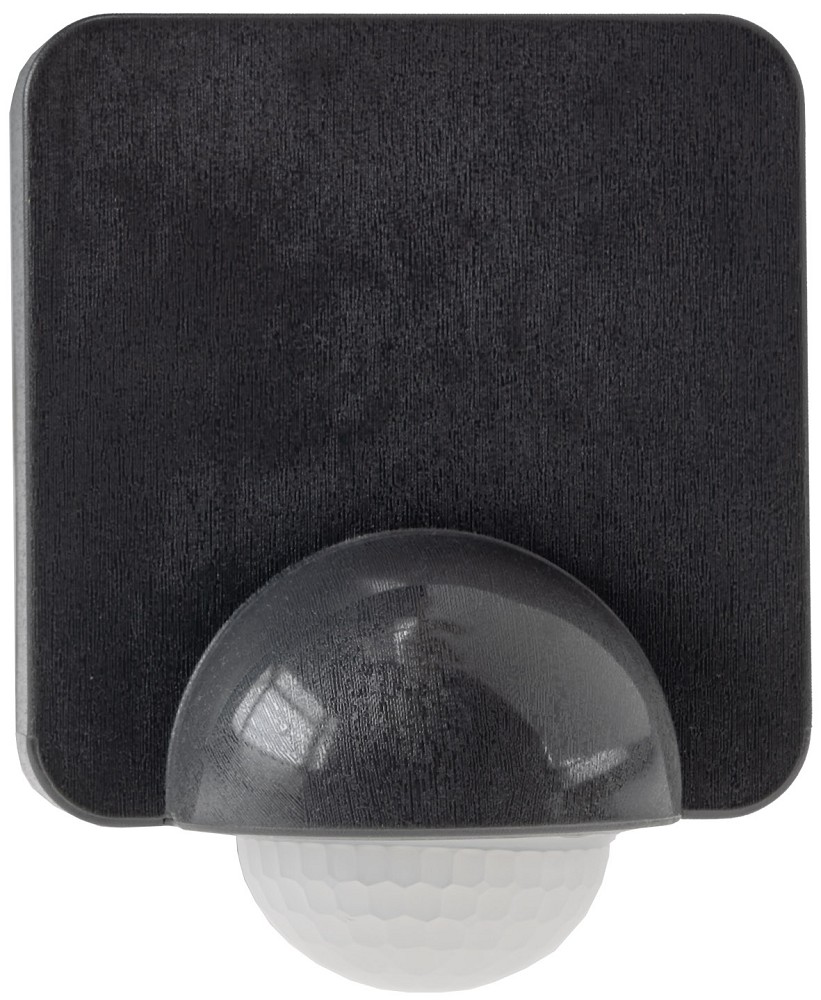

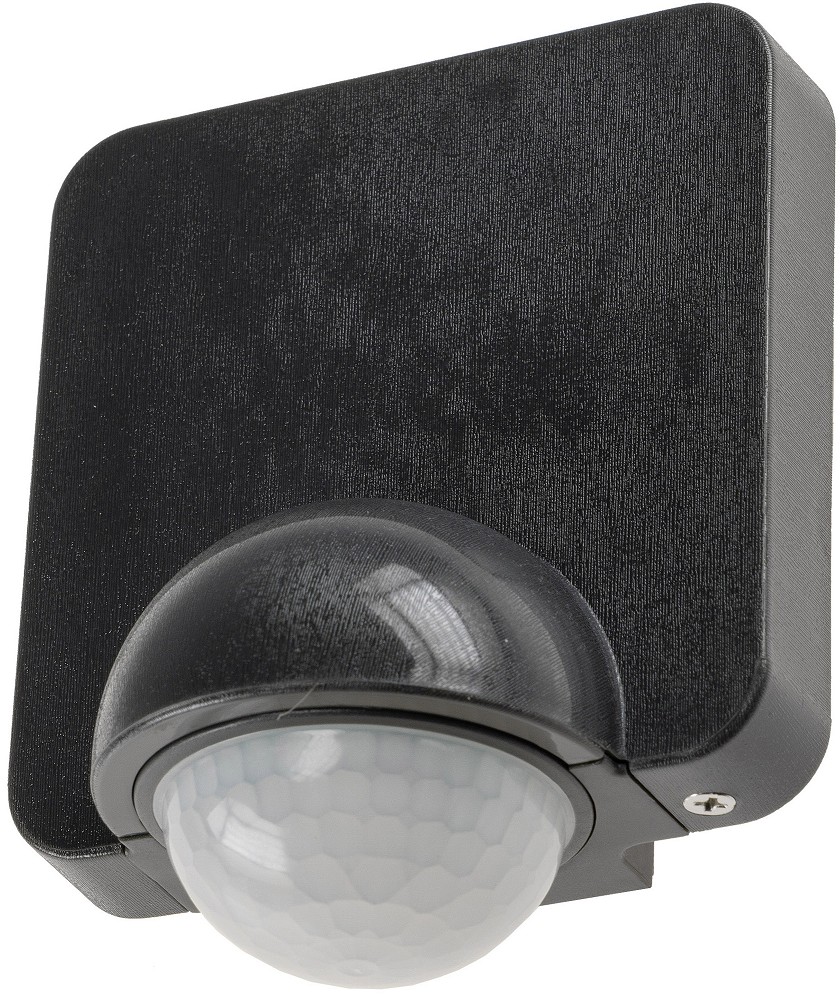

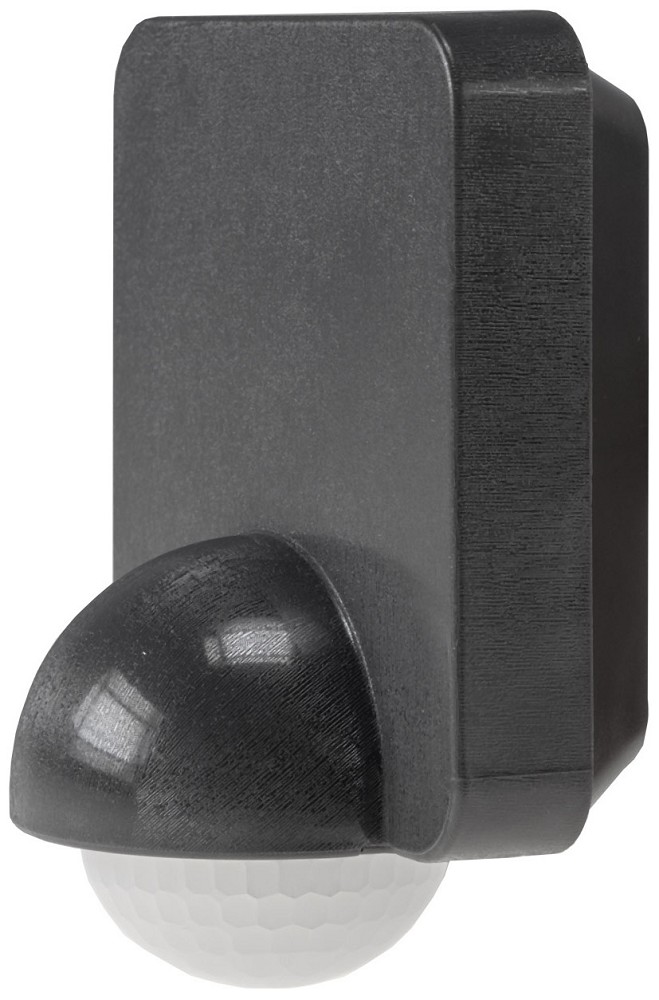

ChiliTec 23620 CBM 65a Aufputz-Bewegungsmelder 360°, 10m, IP65, anthrazit, LED 1–600W, 230V
Der ChiliTec CBM 65a ist ein flacher Aufputz-Bewegungsmelder für die automatische Schaltung von Beleuchtung. Je nach Montageposition erreicht der PIR-Sensor einen Erfassungswinkel von bis zu 360° und kann Bewegungen in einer Entfernung von bis zu 10m erkennen.
Eine besondere Stärke des Bewegungsmelders ist seine niedrige Mindestlast von nur 1W. Dadurch eignet er sich auch für viele moderne LED-Leuchtmittel mit geringer Leistungsaufnahme. Für LED-Beleuchtung sind Lasten von 1 bis 600W vorgesehen.

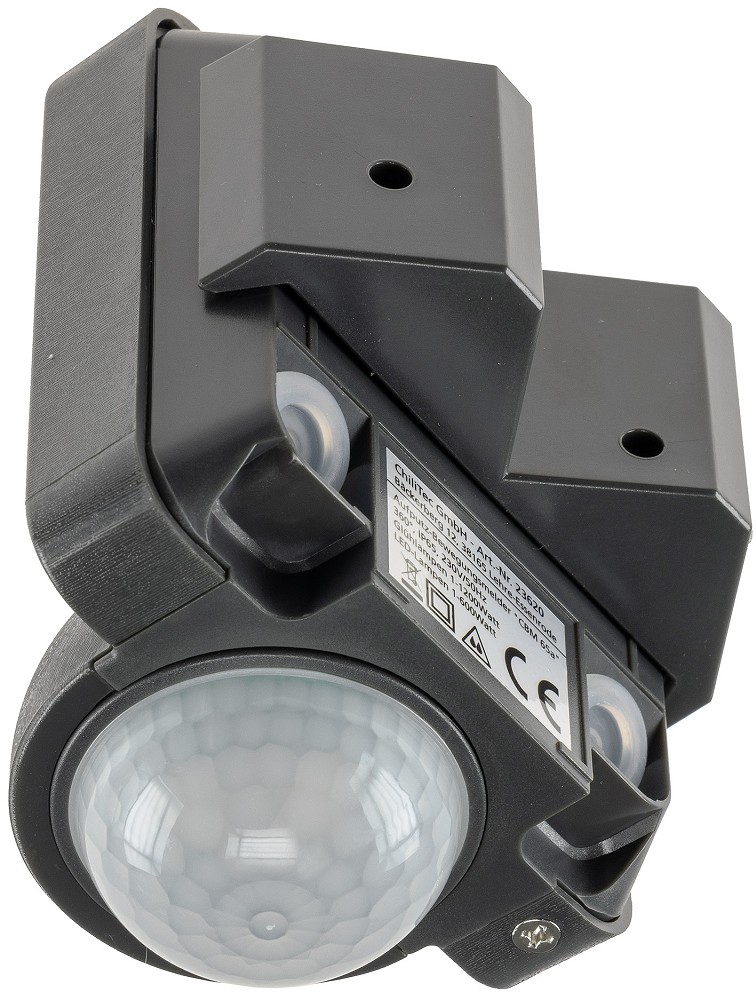

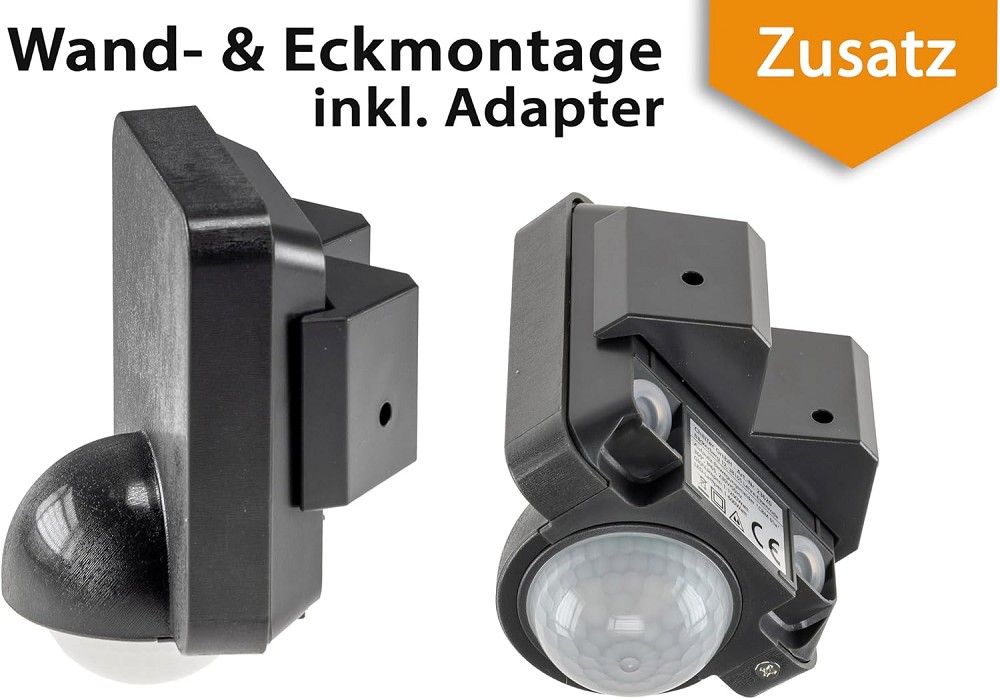

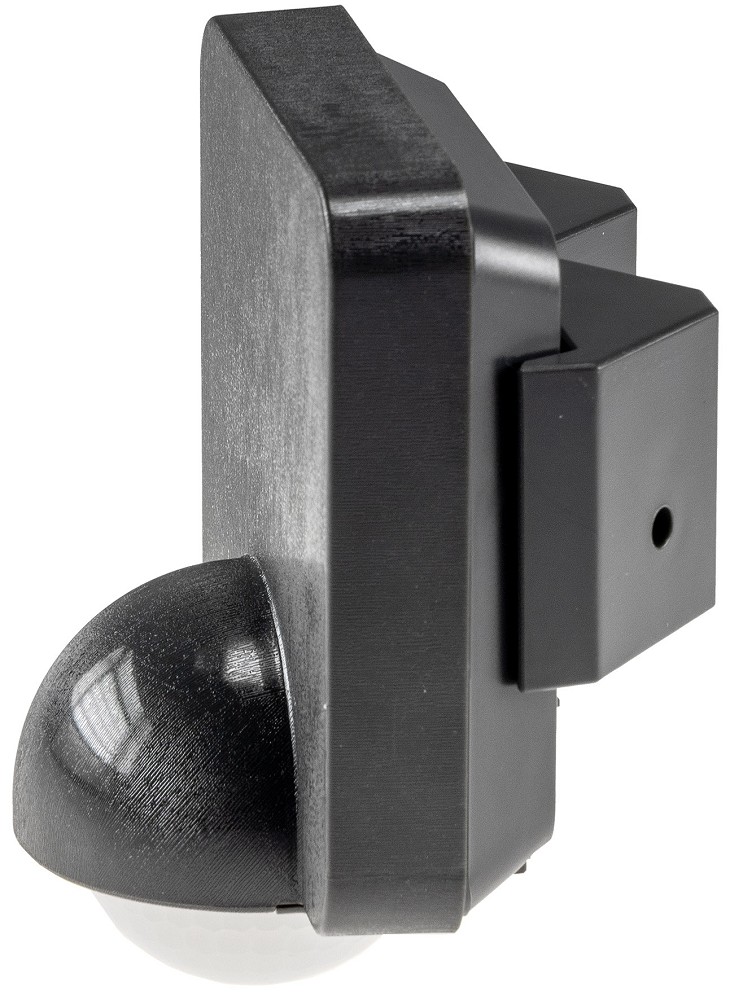

Der CBM 65a kann an Wänden sowie an Innen- und Außenecken montiert werden. Das UV-sichere PVC-Gehäuse bleibt auch bei dauerhafter Beanspruchung im Außenbereich farbstabil. Mit der Schutzart IP65 ist der Bewegungsmelder gegen Staub und Strahlwasser geschützt.
ELEKTRISCHE & LEISTUNGSDATEN
| Betriebsspannung | 230V AC |
| Netzfrequenz | 50Hz |
| Leistungsbereich | 1–1200W ohmsche Last |
| LED-Leistung | 1–600W |
| Mindestlast | 1W |
| Eigenverbrauch Standby | 0,6W |
| Eigenverbrauch Betrieb | 0,9W |
SENSORDATEN
| Sensortechnik | PIR / Infrarot |
| Erfassungswinkel | Je nach Montage bis zu 360° |
| Reichweite | Max. 10m |
| Erfassungsbereich | Max. 10m bei einem Erfassungswinkel von unter 24° |

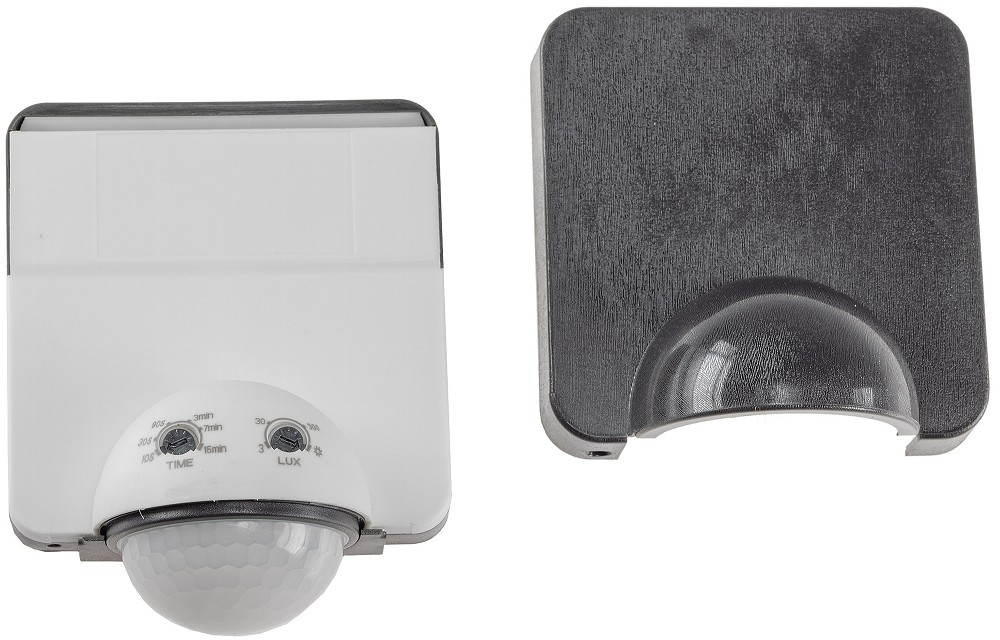

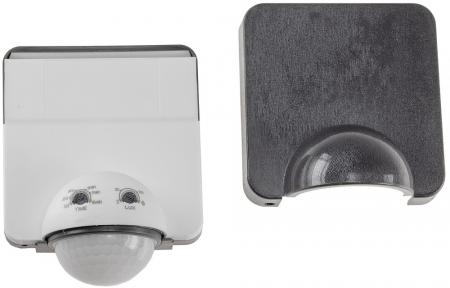

| Dämmerungsschwelle | Einstellbar |
| Schaltdauer | 10 Sekunden bis 15 Minuten |
TECHNISCHE DATEN
| Artikelnummer | 23620 |
| Modell | CBM 65a |
| Produkttyp | Aufputz-Bewegungsmelder |
| Montageart | Aufputz |
| Montagemöglichkeiten | Wand- und Eckmontage |
| Schutzart | IP65 |
| Gehäusematerial | UV-sicheres PVC |
| Gehäusefarbe | Anthrazit |
| Einsatzbereich | Innen- und Außenbereich |
ABMESSUNGEN
| Breite | 90mm |
| Höhe | 110mm |
| Tiefe | 58mm |
EINSATZBEREICHE
- Haus- und Gebäudeeingänge
- Außenwände und Fassadenbereiche
- Innen- und Außenecken
- Garagen und Carports
- Hof- und Grundstücksbeleuchtung
- Terrassen und überdachte Außenbereiche
- Flure, Nebenräume und Kellerbereiche
- Automatische Schaltung von LED-Beleuchtung
BESONDERE FUNKTIONEN
- Bis zu 360° Bewegungserfassung
- Maximale Reichweite bis 10m
- Sehr geringe Mindestlast von nur 1W
- Für LED-Lasten von 1 bis 600W geeignet
- Einstellbare Dämmerungs-Schaltschwelle
- Einstellbare Schaltdauer von 10 Sekunden bis 15 Minuten
- Für Wand- und Eckmontage geeignet
- UV-sicheres PVC-Gehäuse
- IP65 für Innen- und Außenbereiche
HINWEISE
Der tatsächliche Erfassungswinkel hängt von der Montageposition ab und kann bis zu 360° betragen. Die maximale Reichweite von 10m wird bei einem Erfassungswinkel von weniger als 24° angegeben.
Die geringe Mindestlast von 1W ist insbesondere für den Betrieb mit LED-Leuchtmitteln interessant. Die angeschlossene Beleuchtung muss innerhalb des zulässigen Leistungsbereichs liegen.
Der Bewegungsmelder ist für den Betrieb an 230V/50Hz ausgelegt. Der elektrische Anschluss darf nur entsprechend den geltenden elektrotechnischen Vorschriften und durch qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der ChiliTec 23620 CBM 65a ist eine vielseitig einsetzbare Lösung für die automatische Beleuchtungssteuerung. Durch die Kombination aus bis zu 360° Erfassung, 10m Reichweite und niedriger Mindestlast eignet er sich besonders gut für moderne LED-Beleuchtung.
Praktisch ist die Möglichkeit zur Wand- und Eckmontage. Dadurch lässt sich der Bewegungsmelder auch an Innen- und Außenecken einsetzen, wo klassische Wandmelder weniger flexibel positioniert werden können.
Die robuste IP65-Ausführung und das UV-sichere PVC-Gehäuse machen den CBM 65a zudem für den Außenbereich interessant. Mit einstellbarer Dämmerungsschwelle und einer Schaltdauer von 10 Sekunden bis 15 Minuten lässt sich die automatische Beleuchtung an unterschiedliche Anwendungen anpassen.
