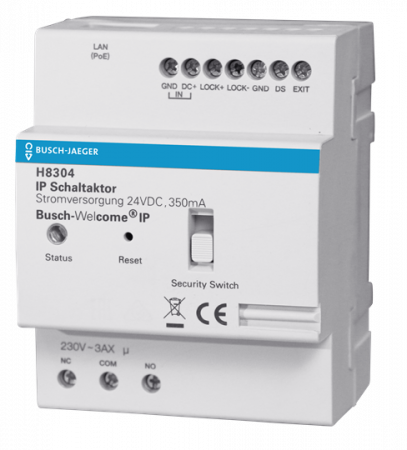

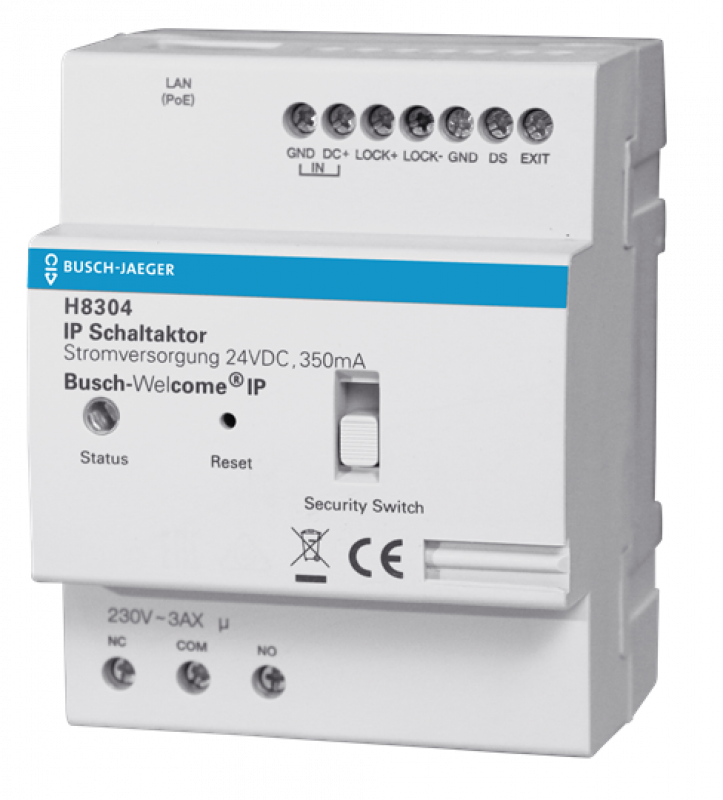

Busch-Jaeger H8304-03 IP Schaltaktor für Busch-Welcome® IP, 4 TE, PoE, Türöffner und Licht
Der Busch-Jaeger H8304-03 ist ein IP-Schaltaktor für Busch-Welcome® IP und dient zum Anschluss eines elektrischen Türöffners sowie zum Schalten von Licht. Das Gerät wird über die LAN-Schnittstelle in das Busch-Welcome® IP System eingebunden und kann über die zentrale Systemsteuerung bedient werden.
Der Schaltaktor stellt einen Anschluss für einen elektrischen Türöffner sowie einen potenzialfreien Schaltkontakt zur Verfügung. Zusätzlich können ein externer Türsensor zur Erfassung des Türzustands und ein externer Türtaster zum Auslösen der Türöffnung angeschlossen werden.
Die Schaltdauer für Türöffner und Licht lässt sich über ein Busch-Welcome® IP Touch 7" oder einen kompatiblen Smart Access Point einstellen. Die Stromversorgung erfolgt komfortabel über Power-over-Ethernet (PoE) gemäß IEEE 802.3af.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | H8304-03 |
| Hersteller-Artikelnummer | 2TMA130160H0061 |
| EAN | 6955891811317 |
| Produktart | IP-Schaltaktor |
| Produktreihe | Busch-Welcome® IP |
| Anwendung | Türöffner- und Lichtsteuerung |
| Funktion | Schalten |
| Werkstoff | Kunststoff |
| Schutzart | IP20 |
| Montageart | DIN-Schiene |
| Breite | 4 Teilungseinheiten |
Ausgänge und Schaltfunktionen
| Türöffnerausgang | Ja |
| Türöffner DC | 12 V DC, 4 A Impuls, max. 500 mA dauerhaft |
| Türöffner AC | 12 V AC, 50 Hz, max. 500 mA dauerhaft |
| Potenzialfreier Kontakt | Ja |
| Schaltleistung potenzialfreier Kontakt | 230 V AC / 3 A oder 30 V DC / 3 A |
| Licht schalten | Ja |
| Schaltdauer Türöffner | Einstellbar über IP Touch 7" oder Smart Access Point |
| Schaltdauer Licht | Einstellbar über IP Touch 7" oder Smart Access Point |
Anschlüsse
| Netzwerkschnittstelle | LAN |
| Türsensor | Anschluss für externen Türsensor |
| Türtaster | Anschluss für externen Türtaster |
| Türzustandserfassung | Ja, über externen Türsensor |
| Türöffnung über externen Taster | Ja |
Netzwerk und Versorgung
| System | Busch-Welcome® IP |
| Signalart | LAN |
| Schnittstelle | Ethernet |
| PoE | Ja |
| PoE-Standard | IEEE 802.3af |
| Versorgung | Power-over-Ethernet |
Abmessungen
| Breite | 65 mm |
| Höhe | 90 mm |
| Tiefe | 72 mm |
| Breite in Teilungseinheiten | 4 TE |
Montage
Der H8304-03 ist für die Montage auf einer DIN-Schiene vorgesehen und benötigt eine Breite von 4 Teilungseinheiten. Das kompakte Gehäuse eignet sich damit insbesondere für die Installation in einem geeigneten Verteiler oder Schaltschrank.
Türöffner anschließen
Über den integrierten Türöffnerausgang kann ein elektrischer Türöffner direkt angeschlossen werden. Unterstützt werden 12 V DC mit bis zu 4 A Impulsstrom und maximal 500 mA Dauerstrom oder 12 V AC bei 50 Hz mit maximal 500 mA Dauerstrom.
Die Schaltdauer des Türöffners kann über ein Busch-Welcome® IP Touch 7" oder einen Smart Access Point eingestellt werden. Dadurch lässt sich die Türfreigabe an die jeweilige Anlagenkonfiguration anpassen.
Licht schalten
Der IP-Schaltaktor kann neben dem Türöffner auch zur Schaltung einer Beleuchtung verwendet werden. Hierfür steht ein potenzialfreier Kontakt zur Verfügung, der mit bis zu 230 V AC bei 3 A beziehungsweise 30 V DC bei 3 A belastet werden kann.
Türsensor und Türtaster
Ein externer Türsensor kann angeschlossen werden, um den Türzustand nach einer Türöffnung zu erkennen. Zusätzlich besteht die Möglichkeit, einen externen Türtaster anzuschließen und darüber die Türöffnung auszulösen.
Dadurch kann der H8304-03 neben der reinen Türöffneransteuerung auch in Anwendungen eingesetzt werden, bei denen der aktuelle Zustand einer Tür innerhalb des Busch-Welcome® IP Systems berücksichtigt werden soll.
Busch-Welcome® IP
Die Kommunikation erfolgt über die LAN-Schnittstelle des Busch-Welcome® IP Systems. Der Schaltaktor wird als Systemkomponente in die IP-basierte Türkommunikation eingebunden.
Die Einstellungen für Türöffner und Licht können über ein IP Touch 7" oder einen Smart Access Point vorgenommen werden. Dadurch lassen sich die Schaltzeiten zentral an die jeweilige Installation anpassen.
PoE-Versorgung
Die Stromversorgung des Aktors erfolgt über Power-over-Ethernet nach IEEE 802.3af. Dadurch werden Netzwerkkommunikation und Spannungsversorgung über die LAN-Infrastruktur realisiert.
Technischer Hinweis
Der potenzialfreie Kontakt ist für Lasten bis 230 V AC bei 3 A beziehungsweise 30 V DC bei 3 A ausgelegt. Bei Arbeiten an 230-V-Anschlüssen sind die einschlägigen Sicherheitsvorschriften zu beachten. Der elektrische Anschluss darf nur durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
Bewertung
Der H8304-03 ist eine kompakte Erweiterung für Busch-Welcome® IP Anlagen, wenn neben der Türkommunikation eine zentrale Schaltfunktion benötigt wird. Besonders praktisch ist die Kombination aus direktem Türöffneranschluss, potenzialfreiem Kontakt sowie Anschlüssen für Türsensor und Türtaster. Die PoE-Versorgung und DIN-Schienenmontage erleichtern die Integration in die zentrale Gebäudeverteilung.
