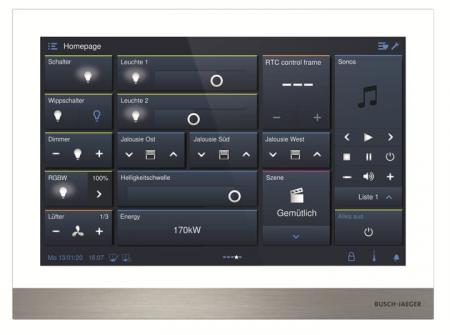

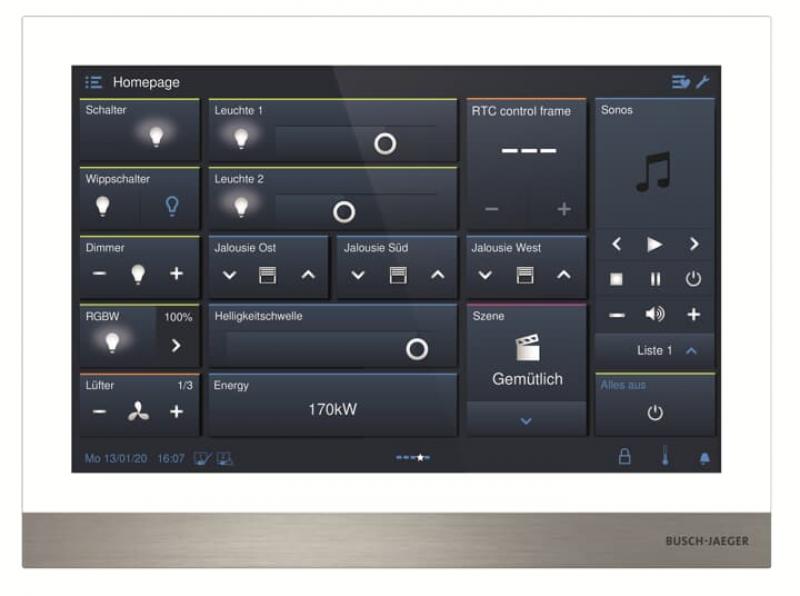

Busch-Jaeger H8237-4W-03 IP Touch 10", LAN + Wi-Fi, Smart-Home-Bedienpanel, weiß
Der Busch-Jaeger H8237-4W-03 IP Touch 10" ist ein zentrales Bedien- und Kommunikationspanel für Busch-Welcome® IP und kann wahlweise mit Busch-free@home® oder KNX eingesetzt werden. Das kapazitive HD-Touchdisplay mit Glasoberfläche bietet eine Auflösung von 1280 × 800 Pixeln und ermöglicht die zentrale Bedienung verschiedener Funktionen der Gebäudeautomation und Türkommunikation.
Über das Bedienpanel lassen sich unter anderem Schalten, Dimmen, Jalousien, Raumtemperaturregelung und Szenen steuern. Für Busch-free@home® und KNX können bis zu 100 konfigurierbare Funktionen zentral bedient werden.
Als Bestandteil von Busch-Welcome® IP dient das Gerät gleichzeitig als Video-Innenstation. Das Videobild der Außenstation kann auf dem Display angezeigt werden. Während eines Gesprächs kann ein Besucherbild gespeichert werden; bei Türrufen in Abwesenheit können automatisch drei Bilder im Bildspeicher abgelegt werden.
Die Netzwerkverbindung erfolgt über LAN oder WLAN. Die Stromversorgung kann über Power-over-Ethernet nach IEEE 802.3af erfolgen. Alternativ ist die Versorgung über das Steckernetzteil 53011PS-03 möglich.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | H8237-4W-03 |
| Hersteller-Artikelnummer | 2TMA130050W0058 |
| EAN | 4011395299968 |
| Produktart | IP-Touch-Bedienpanel / Video-Innenstation |
| Produktreihe | Busch-free@home®, KNX, Busch-Welcome® IP |
| Farbe | Weiß |
| Displaygröße | 10 Zoll |
| Displaydiagonale | 254 mm |
| Displayauflösung | 1280 × 800 Pixel |
| Bedienung | Kapazitives Touchdisplay |
| Glasoberfläche | Ja |
| Freisprechfunktion | Ja |
| Raumtemperaturregler | Ja, integriert |
| Temperaturfühler | Ja |
| Hörgerätekompatibilität | Ja, integrierte Hörschleife |
| Schutzart | IP30 |
Smart-Home-Funktionen
| Busch-free@home® | Ja |
| KNX | Ja |
| Busch-Welcome® IP | Ja |
| Konfigurierbare Funktionen | Bis zu 100 |
| Schalten | Ja |
| Dimmen | Ja |
| Jalousiesteuerung | Ja |
| Raumtemperaturregelung | Ja |
| Szenen | Ja |
| Philips Hue | Ja |
| KNX-Verbindung | KNXnet/IP Tunneling |
| KNX-Programmierung | Über ETS DCA |
Netzwerk und Kommunikation
| LAN | Ja |
| WLAN | Ja |
| WLAN-Standard | 802.11a/b/g/n |
| WLAN-Frequenzbereich | 2,4 GHz / 5 GHz |
| Ethernet | Ja |
| PoE | Ja, 802.3af |
| Smartphone-Integration | Ja |
| Mobile Endgeräte | Bis zu 4 Smartphones/Tablets als mobile Innenstellen |
| myBUSCH-JAEGER | Ja |
Türkommunikation
| Video-Innenstation | Ja |
| Videobild der Außenstation | Ja |
| Türöffnerbedienung | Ja |
| Türöffnerautomatik | Ja |
| Interne Kommunikation | Ja |
| Freisprechen | Ja |
| Ruftonlautstärke einstellbar | Ja |
| Ruftonunterscheidung | Tür- und Etagenruf |
| Polyphone Klingeltöne | 5 |
| Individuelle Klingeltöne | Über SD-Karte integrierbar |
| Audio-Abwesenheitsfunktion | Ja |
| Besucherbildspeicher | Ja |
| Hörschleife | Ja |
Display und Speicher
| Displaygröße | 10 Zoll |
| Displaydiagonale | 254 mm |
| Displayauflösung | 1280 × 800 Pixel |
| Displaytechnologie | Kapazitives HD-Touchdisplay |
| Glasoberfläche | Ja |
| SD-Kartenschacht | Ja |
| Bildspeicher erweiterbar | Ja, über SD-Karte |
Elektrische Daten
| Nennspannung | 24 V DC |
| Nennstrom | 440 mA |
| Stromversorgung | Power-over-Ethernet (PoE) 802.3af |
| Alternative Stromversorgung | Steckernetzteil 53011PS-03 |
Abmessungen
| Breite | 251 mm |
| Höhe | 185 mm |
| Tiefe | 17 mm |
| Displaydiagonale | 254 mm / 10 Zoll |
| Nettogewicht | Ca. 1,347 kg |
Montage
| Montageart | Aufputz- oder Unterputzmontage |
| Unterputzdose | Nicht im Lieferumfang enthalten |
| Unterputzmontage | Mit 42361F-03 |
| Aufputzmontage | Mit 42371S-x-03 |
| Empfohlene Elektronikdose | Bei Aufputzmontage für optimale LAN-Kabelführung |
Smart-Home-Bedienung
Das IP Touch 10" dient als zentrale Bedienoberfläche für Busch-free@home® oder alternativ KNX. Über das große Touchdisplay lassen sich Schalten, Dimmen, Jalousiesteuerung, Raumtemperaturregelung und Szenen komfortabel bedienen.
Bei Busch-free@home® können die Funktionen entsprechend der Raumstruktur dargestellt oder individuell zusammengestellt werden. Bis zu 100 konfigurierbare Funktionen können zentral über das Bedienpanel gesteuert werden. Auch Philips Hue lässt sich in die Bedienoberfläche integrieren.
Für KNX erfolgt die Kommunikation über KNXnet/IP Tunneling. Hierfür wird ein KNX IP-Router oder eine KNX IP-Schnittstelle im System benötigt. Die Programmierung der KNX-Funktionen erfolgt mittels ETS DCA.
Video-Türkommunikation
In Verbindung mit Busch-Welcome® IP arbeitet das Gerät als Video-Innenstation. Das Videobild der Außenstation wird auf dem 10"-Display dargestellt. Über die integrierte Freisprechfunktion kann mit Besuchern kommuniziert und der Türöffner bedient werden.
Während eines Türgesprächs kann ein Besucherbild aufgenommen und im Bildspeicher abgelegt werden. Bei Türrufen in Abwesenheit werden automatisch drei Bilder des Besuchers gespeichert.
Für Tür- und Etagenrufe lassen sich unterschiedliche Klingeltöne einstellen. Fünf polyphone Klingeltöne stehen zur Verfügung. Individuelle Klingeltöne können über eine SD-Karte integriert werden. Die Klingel- und Freisprechlautstärke ist einstellbar.
Bildspeicher und mobile Innenstellen
Über den integrierten SD-Kartenschacht kann der Bildspeicher erweitert werden. Smartphones und Tablets lassen sich mit der Busch-Welcome® App beziehungsweise Busch-free@home® next App als mobile Innenstellen für die Audio- und Videokommunikation einbinden.
Bis zu vier mobile Endgeräte können verknüpft werden. Zusätzlich unterstützt das IP Touch 10" die Einbindung in das myBUSCH-JAEGER Portal.
Raumtemperaturregelung
Das Bedienpanel besitzt einen integrierten Raumtemperaturregler und Temperaturfühler. Dadurch kann die Raumtemperatur direkt über das Gerät erfasst und geregelt werden.
LAN, WLAN und PoE
Für die Netzwerkanbindung stehen LAN und WLAN zur Verfügung. Das WLAN unterstützt den Standard 802.11a/b/g/n. Die Stromversorgung erfolgt bevorzugt über PoE nach 802.3af.
Alternativ kann das Gerät über das Steckernetzteil 53011PS-03 versorgt werden. Für die Aufputzmontage wird zur optimalen Führung des LAN-Kabels der Einbau einer Elektronik-Dose empfohlen.
Montage
Das IP Touch 10" kann sowohl aufputz als auch unterputz montiert werden. Für die Unterputzmontage ist die Montagedose 42361F-03 vorgesehen. Für die Aufputzmontage wird die entsprechende Montageausführung 42371S-x-03 verwendet.
Die erforderlichen Montagekomponenten sind nicht Bestandteil des IP Touch 10".
Bewertung
Der H8237-4W-03 ist eine vielseitige zentrale Bedienlösung für Gebäude, in denen Smart-Home-Steuerung und IP-Türkommunikation auf einem großzügigen Touchdisplay zusammengeführt werden sollen. Das 10"-Display bietet ausreichend Fläche für umfangreiche Bedienfunktionen, während LAN, WLAN und PoE flexible Installationsmöglichkeiten schaffen. Durch die Unterstützung von Busch-free@home® und KNX eignet sich das Panel für unterschiedliche Gebäudeautomationskonzepte. Die weiße Ausführung fügt sich besonders unauffällig in helle Innenräume ein.
