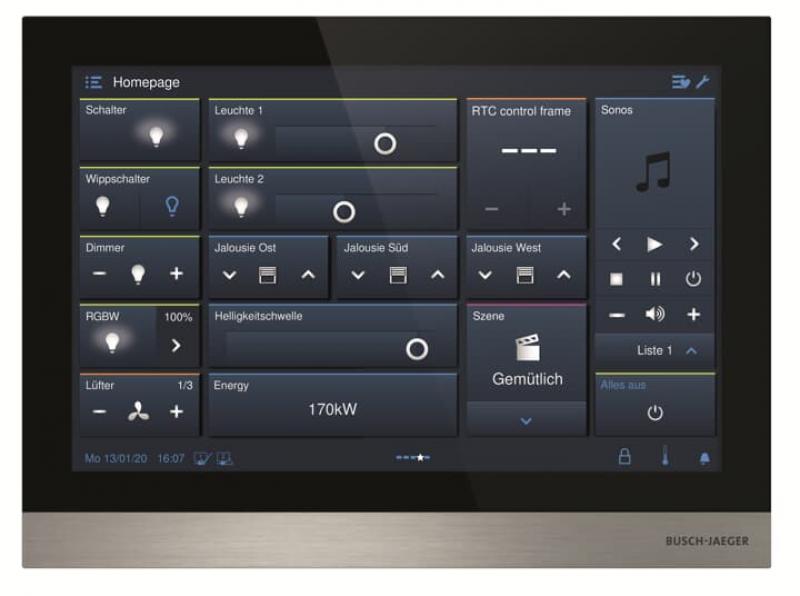

Busch-Jaeger H8237-4B-03 IP Touch 10", LAN + Wi-Fi, Smart-Home-Bedienpanel, schwarz
Der Busch-Jaeger H8237-4B-03 IP Touch 10" ist ein zentrales Bedien- und Kommunikationspanel für Busch-Welcome® IP und kann wahlweise mit Busch-free@home® oder KNX eingesetzt werden. Das kapazitive HD-Touchdisplay mit Glasoberfläche bietet eine Auflösung von 1280 × 800 Pixeln und ermöglicht die zentrale Bedienung verschiedener Funktionen der Gebäudeautomation und Türkommunikation.
Über das Bedienpanel lassen sich unter anderem Schalten, Dimmen, Jalousien, Raumtemperaturregelung und Szenen steuern. Für Busch-free@home® können die Funktionen automatisch entsprechend der Raumstruktur dargestellt oder über individuelle Bedienseiten zusammengestellt werden. Bei KNX stehen bis zu 100 frei konfigurierbare Funktionen zur Verfügung.
Als Bestandteil von Busch-Welcome® IP dient das Gerät gleichzeitig als Video-Innenstation. Das Videobild der Außenstation kann auf dem Display angezeigt werden. Besucherbilder können während eines Gesprächs gespeichert werden; bei Türrufen während der Abwesenheit lassen sich automatisch drei Bilder im Bildspeicher ablegen.
Die Netzwerkverbindung erfolgt über LAN oder WLAN. Die Stromversorgung kann über Power-over-Ethernet nach IEEE 802.3af erfolgen. Alternativ ist die Versorgung über das Steckernetzteil 53011PS-03 möglich.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | H8237-4B-03 |
| Hersteller-Artikelnummer | 2TMA130050B0058 |
| EAN | 6955891816558 |
| Produktart | IP-Touch-Bedienpanel / Video-Innenstation |
| Produktreihe | Busch-free@home®, KNX, Busch-Welcome® IP |
| Farbe | Schwarz |
| Displaygröße | 10 Zoll |
| Displaydiagonale | 254 mm |
| Displayauflösung | 1280 × 800 Pixel |
| Bedienung | Kapazitives Touchdisplay |
| Glasoberfläche | Ja |
| Freisprechfunktion | Ja |
| Raumtemperaturregler | Ja, integriert |
| Temperaturfühler | Ja |
| Hörgerätekompatibilität | Ja, integrierte Hörschleife |
Smart-Home-Funktionen
| Busch-free@home® | Ja |
| KNX | Ja |
| Busch-Welcome® IP | Ja |
| Konfigurierbare Funktionen | Bis zu 100 |
| Schalten | Ja |
| Dimmen | Ja |
| Jalousiesteuerung | Ja |
| Raumtemperaturregelung | Ja |
| Szenen | Ja |
| Philips Hue | Ja |
| KNX-Verbindung | KNXnet/IP Tunneling |
| KNX-Programmierung | Über ETS DCA |
Netzwerk und Kommunikation
| LAN | Ja |
| WLAN | Ja |
| WLAN-Standard | 802.11a/b/g/n |
| WLAN-Frequenzbereich | 2,4 GHz / 5 GHz |
| Ethernet | Ja |
| PoE | Ja, 802.3af |
| Smartphone-Integration | Ja |
| Mobile Endgeräte | Bis zu 4 Smartphones/Tablets als mobile Innenstellen |
| myBUSCH-JAEGER | Ja |
Türkommunikation
| Video-Innenstation | Ja |
| Videobild der Außenstation | Ja |
| Türöffnerbedienung | Ja |
| Türöffnerautomatik | Ja |
| Interne Kommunikation | Ja |
| Freisprechen | Ja |
| Ruftonlautstärke einstellbar | Ja |
| Ruftonunterscheidung | Tür- und Etagenruf |
| Polyphone Klingeltöne | 5 |
| Individuelle Klingeltöne | Über SD-Karte integrierbar |
| Audio-Abwesenheitsfunktion | Ja |
| Besucherbildspeicher | Ja |
| Hörschleife | Ja |
Display und Speicher
| Displaygröße | 10 Zoll |
| Displaydiagonale | 254 mm |
| Displayauflösung | 1280 × 800 Pixel |
| Displaytechnologie | Kapazitives HD-Touchdisplay |
| Glasoberfläche | Ja |
| SD-Kartenschacht | Ja |
| Bildspeicher erweiterbar | Ja, über SD-Karte |
Elektrische Daten
| Nennspannung | 24 V DC |
| Nennstrom | 440 mA |
| Stromversorgung | Power-over-Ethernet (PoE) 802.3af |
| Alternative Stromversorgung | Steckernetzteil 53011PS-03 |
Abmessungen
| Breite | 251 mm |
| Höhe | 185 mm |
| Tiefe | 17 mm |
| Displaydiagonale | 254 mm / 10 Zoll |
| Nettogewicht | Ca. 1,34 kg |
Montage
| Montageart | Aufputz- oder Unterputzmontage |
| Unterputzdose | Nicht im Lieferumfang enthalten |
| Unterputzmontage | Mit 42361F-03 |
| Aufputzmontage | Mit 42371S-x-03 |
| Empfohlene Elektronikdose | Bei Aufputzmontage für optimale LAN-Kabelführung |
Smart-Home-Bedienung
Das IP Touch 10" dient als zentrale Bedienoberfläche für Busch-free@home® oder alternativ KNX. Über das große Touchdisplay lassen sich Funktionen wie Schalten, Dimmen, Jalousiesteuerung, Raumtemperaturregelung und Szenen bedienen.
Bei Busch-free@home® können die Controlframes automatisch entsprechend der Raumstruktur dargestellt werden. Zusätzlich lässt sich eine individuelle Bedienseite mit bis zu 18 frei parametrierbaren Controlframes einrichten. Zwei Dashboard-Seiten mit jeweils bis zu 12 Controlframes stehen ebenfalls zur Verfügung.
Für KNX können bis zu 100 frei konfigurierbare Bedienelemente genutzt werden. Unterstützt werden unter anderem Schalt-, Dimm-, Jalousie-, Raumtemperaturregelungs- und Szenenfunktionen sowie Philips Hue.
Die KNX-Anbindung erfolgt über KNXnet/IP Tunneling. Für die Verbindung wird ein KNX IP-Router oder eine KNX IP-Schnittstelle im System benötigt. Die Programmierung erfolgt mittels ETS DCA.
Video-Türkommunikation
In Verbindung mit Busch-Welcome® IP arbeitet das IP Touch 10" als Video-Innenstation. Das Videobild der Außenstation wird auf dem 10"-Display dargestellt. Über die integrierte Freisprechfunktion kann mit Besuchern kommuniziert und der Türöffner betätigt werden.
Während eines Türgesprächs kann ein Besucherbild aufgenommen und im Bildspeicher abgelegt werden. Bei Türrufen während der Abwesenheit können automatisch drei Bilder des Besuchers gespeichert werden.
Für Tür- und Etagenrufe lassen sich unterschiedliche Klingeltöne einstellen. Fünf polyphone Klingeltöne stehen zur Auswahl. Individuelle Klingeltöne können über eine SD-Karte integriert werden. Die Lautstärke der Klingeltöne ist einstellbar.
Bildspeicher und mobile Innenstellen
Der integrierte SD-Kartenschacht ermöglicht die Erweiterung des Bildspeichers. Zusätzlich können Smartphones und Tablets mit installierter Busch-Welcome® App beziehungsweise Busch-free@home® next App als mobile Innenstellen für Audio- und Videokommunikation eingebunden werden.
Es können bis zu vier mobile Endgeräte verknüpft werden. Die Einbindung in das myBUSCH-JAEGER Portal wird ebenfalls unterstützt.
Raumtemperaturregelung
Das IP Touch 10" besitzt einen integrierten Raumtemperaturregler und Temperaturfühler. Dadurch kann das Gerät zusätzlich zur Bedienung von Smart-Home- und Türkommunikationsfunktionen für die Raumtemperaturregelung eingesetzt werden.
LAN, WLAN und PoE
Für die Netzwerkanbindung stehen LAN und WLAN zur Verfügung. Das WLAN unterstützt den Standard 802.11a/b/g/n. Die Stromversorgung kann über PoE nach 802.3af erfolgen.
Alternativ ist die Versorgung über das Steckernetzteil 53011PS-03 möglich. Für die Aufputzmontage wird zur optimalen Führung des LAN-Kabels die Installation einer Elektronikdose empfohlen.
Montage
Das IP Touch 10" kann sowohl aufputz als auch unterputz montiert werden. Für die Unterputzmontage ist die Montagedose 42361F-03 vorgesehen. Für die Aufputzmontage wird die entsprechende Dose beziehungsweise der Montageadapter 42371S-x-03 verwendet.
Die Montagekomponenten sind nicht Bestandteil des IP Touch 10".
Bewertung
Das H8237-4B-03 ist die passende Wahl, wenn ein großzügiges 10"-Touchdisplay für Smart-Home-Steuerung und IP-Türkommunikation benötigt wird. Gegenüber dem 7"-Modell bietet das Display deutlich mehr Fläche für die Darstellung und Bedienung umfangreicher Gebäudeautomationsfunktionen. Die Kombination aus Busch-Welcome® IP, Busch-free@home®, KNX, Raumtemperaturregelung, Video, LAN/WLAN und PoE macht das Panel zu einer vielseitigen zentralen Bedienlösung für anspruchsvollere Installationen.
