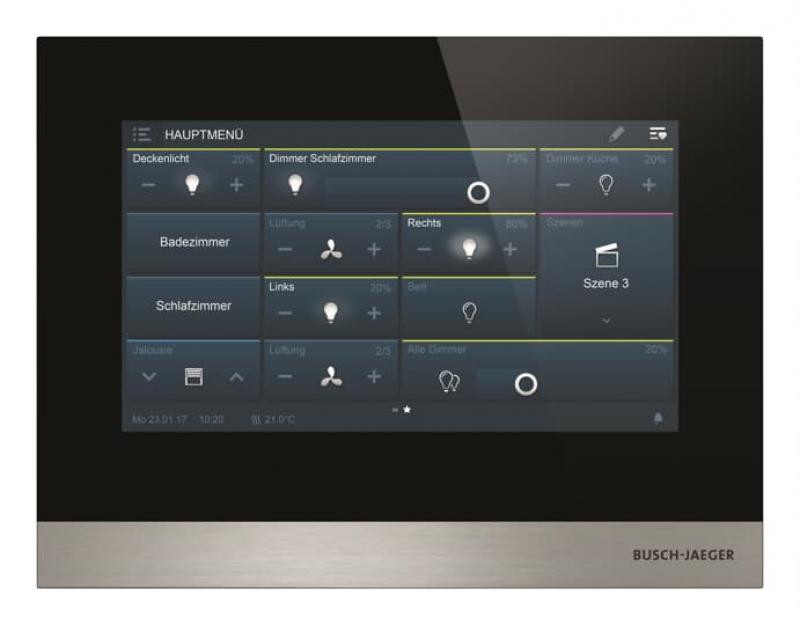

Busch-Jaeger H8236-4B-03 IP Touch 7", LAN + Wi-Fi, Smart-Home-Bedienpanel, schwarz
Der Busch-Jaeger H8236-4B-03 IP Touch 7" ist ein zentrales Bedien- und Kommunikationspanel für Busch-Welcome® IP und kann wahlweise mit Busch-free@home® oder KNX eingesetzt werden. Das kapazitive 7-Zoll-Display mit Glasoberfläche ermöglicht eine übersichtliche Bedienung verschiedener Funktionen der Gebäudeautomation und Türkommunikation.
Über das Bedienpanel können unter anderem Schalten, Dimmen, Jalousien, Raumtemperaturregelung und Szenen gesteuert werden. Bei Busch-free@home® können die Controlframes automatisch mit Raumstruktur dargestellt oder individuelle Bedienseiten zusammengestellt werden.
Als Bestandteil von Busch-Welcome® IP dient das Gerät gleichzeitig als Video-Innenstation. Das Kamerabild der Außenstation kann auf dem Display angezeigt werden. Während eines Gesprächs kann ein Besucherbild gespeichert werden; bei Türrufen in Abwesenheit können automatisch drei Bilder im Bildspeicher abgelegt werden.
Die Netzwerkverbindung erfolgt über LAN oder WLAN. Die Stromversorgung kann über Power-over-Ethernet nach IEEE 802.3af erfolgen. Alternativ ist die Versorgung über das Steckernetzteil 53011PS-03 möglich.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | H8236-4B-03 |
| Hersteller-Artikelnummer | 2TMA130050B0066 |
| EAN | 6955891817029 |
| Produktart | IP-Touch-Bedienpanel / Video-Innenstation |
| System | Busch-Welcome® IP, Busch-free@home®, KNX |
| Farbe | Schwarz |
| Display | 7 Zoll, kapazitiv, Glasoberfläche |
| Displayauflösung | 1024 × 600 Pixel |
| Bedienung | Touchscreen |
| Freisprechfunktion | Ja |
| Bildspeicher | Ja |
| Raumtemperaturregler | Ja, integriert |
| Temperaturfühler | Ja |
| Hörgerätekompatibilität | Ja, integrierte Hörschleife |
Netzwerk und Kommunikation
| LAN | Ja |
| WLAN | Ja |
| WLAN-Standard | 802.11 a/b/g/n |
| Ethernet | Ja |
| WLAN-Frequenzbereich | 2,4 GHz / 5 GHz |
| PoE | Ja, 802.3af |
| Smartphone-Integration | Ja |
| Mobile Endgeräte | Bis zu 4 Smartphones/Tablets als mobile Innenstellen |
| myBUSCH-JAEGER | Ja |
Systemfunktionen
| Busch-Welcome® IP | Ja |
| Busch-free@home® | Ja |
| KNX | Ja |
| Max. KNX-Bedienelemente | Bis zu 64 frei konfigurierbare Funktionen |
| Schalten | Ja |
| Dimmen | Ja |
| Jalousiesteuerung | Ja |
| Raumtemperaturregelung | Ja |
| Szenen | Ja |
| Philips Hue | Ja |
| ETS-DCA-Programmierung | Für KNX |
| KNX-Verbindung | KNXnet/IP Tunneling |
Türkommunikation
| Video-Innenstation | Ja |
| Videoanzeige | Ja |
| Türöffnerbedienung | Ja |
| Automatischer Türöffner | Ja |
| Interne Kommunikation | Ja |
| Freisprechen | Ja |
| Ruftonlautstärke einstellbar | Ja |
| Ruftonunterscheidung | Tür- und Etagenruf |
| Polyphone Klingeltöne | 5 |
| Individuelle Klingeltöne | Über SD-Karte integrierbar |
| Audio-Abwesenheitsfunktion | Ja |
| Besucherbildspeicher | Ja |
| Hörschleife | Ja |
Display und Speicher
| Displaygröße | 7 Zoll |
| Displaydiagonale | 177,8 mm |
| Displayauflösung | 1024 × 600 Pixel |
| Displaytechnologie | Kapazitives Touchdisplay |
| Glasoberfläche | Ja |
| SD-Kartenschacht | Ja |
| Bildspeicher erweiterbar | Ja, über SD-Karte |
Elektrische Daten
| Nennspannung | 24 V DC |
| Nennstrom | 280 mA |
| Stromversorgung | Power-over-Ethernet (PoE) 802.3af |
| Alternative Stromversorgung | Steckernetzteil 53011PS-03 |
| Leistungsübertragung | Über Ethernet / PoE |
Abmessungen
| Breite | 198,5 mm |
| Höhe | 149,8 mm |
| Tiefe | 17 mm |
| Displaydiagonale | 7 Zoll / 177,8 mm |
| Nettogewicht | Ca. 470 g |
Montage
| Montageart | Aufputz- oder Unterputzmontage |
| Unterputzdose | Nicht im Lieferumfang enthalten |
| Unterputzmontage | Mit 42361F-03 |
| Aufputzmontage | Mit 42361S-x-03 |
Funktionen für Busch-free@home®
Das IP Touch 7" kann als zentrale Bedienoberfläche für Busch-free@home® eingesetzt werden. Die verfügbaren Funktionen lassen sich übersichtlich nach Räumen strukturieren. Zusätzlich können individuelle Bedienseiten mit bis zu 18 frei parametrierbaren Controlframes sowie zwei Dashboard-Seiten mit jeweils bis zu 12 Controlframes eingerichtet werden.
Unterstützt werden unter anderem Schalt-, Dimm-, Jalousie-, Raumtemperaturregelungs- und Szenenfunktionen. Auch Philips Hue kann in die Bedienoberfläche eingebunden werden.
KNX-Bedienung
Alternativ kann das Bedienpanel zur zentralen Steuerung von bis zu 64 frei konfigurierbaren KNX-Funktionen verwendet werden. Die KNX-Anbindung erfolgt über KNXnet/IP Tunneling. Für die KNX-Kommunikation wird im System ein geeigneter KNX IP-Router oder eine KNX IP-Schnittstelle benötigt.
Die Programmierung der KNX-Funktionen erfolgt mittels ETS DCA.
Busch-Welcome® IP Video-Innenstation
Als Innenstation für Busch-Welcome® IP zeigt das IP Touch 7" das Videobild der Außenstation an und ermöglicht die komfortable Audio- und Videokommunikation. Die Freisprechfunktion besitzt eine einstellbare Lautstärke.
Während eines Türgesprächs kann ein Bild des Besuchers aufgenommen und im Bildspeicher gespeichert werden. Bei einem Türruf während der Abwesenheit können automatisch drei Bilder des Besuchers gespeichert werden.
Für Tür- und Etagenrufe lassen sich unterschiedliche Klingeltöne verwenden. Fünf polyphone Klingeltöne stehen zur Auswahl; individuelle Klingeltöne können über eine SD-Karte integriert werden.
Mobile Innenstelle
Über die Busch-Welcome® App beziehungsweise Busch-free@home® next App können Smartphones und Tablets als mobile Innenstellen eingebunden werden. Es lassen sich jeweils bis zu vier mobile Endgeräte verknüpfen.
Dadurch kann die Türkommunikation auch auf mobilen Geräten genutzt werden. Zusätzlich ist die Einbindung in das myBUSCH-JAEGER Portal möglich.
Raumtemperaturregelung
Das IP Touch 7" verfügt über einen integrierten Raumtemperaturregler und Temperaturfühler. Damit kann das Gerät neben der Bedienung von Smart-Home- und Türkommunikationsfunktionen auch für die Raumtemperaturregelung eingesetzt werden.
Netzwerk und Stromversorgung
Die Netzwerkkommunikation ist über LAN oder WLAN möglich. Das integrierte WLAN unterstützt 802.11a/b/g/n. Die Stromversorgung kann komfortabel über PoE 802.3af erfolgen, sodass bei entsprechender Netzwerkinfrastruktur keine separate Stromversorgung am Montageort erforderlich ist.
Alternativ kann das Gerät mit dem separat vorgesehenen Steckernetzteil 53011PS-03 versorgt werden.
Montage
Das IP Touch 7" kann sowohl aufputz als auch unterputz installiert werden. Die passende Unterputzdose 42361F-03 beziehungsweise ein geeigneter Aufputzrahmen der Serie 42361S-x-03 ist separat vorzusehen.
Bei der Aufputzmontage wird für eine optimale LAN-Kabelführung die Verwendung einer Elektronikdose empfohlen.
Bewertung
Das H8236-4B-03 ist besonders interessant für Projekte, bei denen Türkommunikation und Smart-Home-Bedienung auf einer zentralen Oberfläche zusammengeführt werden sollen. Das 7"-Touchdisplay kombiniert Video-Innenstation, Raumtemperaturregelung und Gebäudeautomation in einem Gerät. Die Wahl zwischen LAN und WLAN sowie die PoE-Versorgung bieten zusätzliche Flexibilität bei der Planung. Für KNX ist allerdings die entsprechende IP-Infrastruktur erforderlich, während Busch-free@home® eine alternative Integrationsmöglichkeit bietet.
