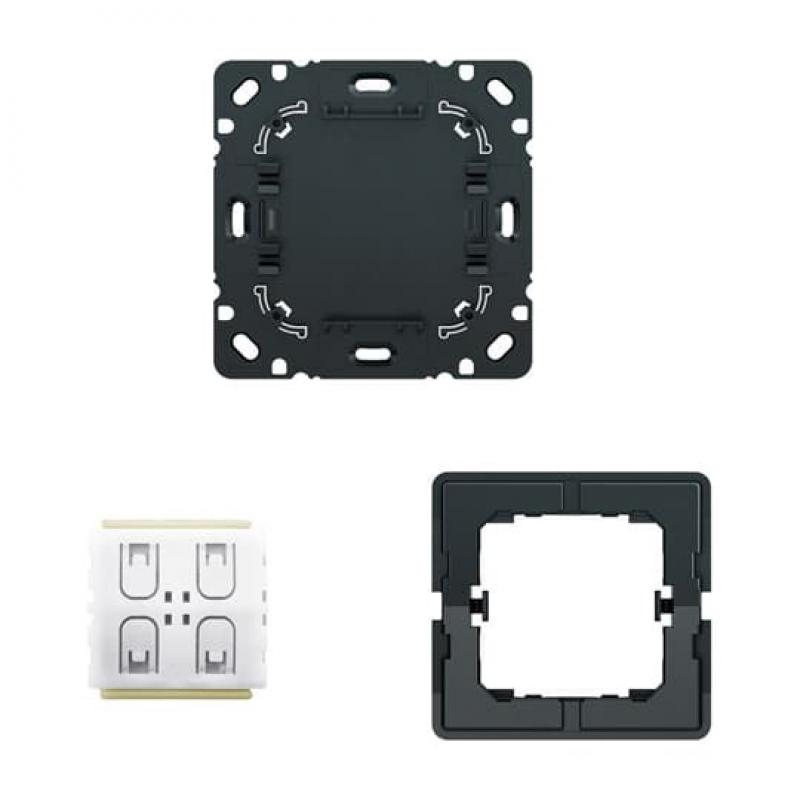

Busch-Jaeger 6716 UBT Smart Switch Einsatz 2/4-fach Bluetooth Low Energy BLE Casambi Plattform 63
Der Busch-Jaeger 6716 UBT ist ein batterieloser Smart-Switch-Einsatz für die drahtlose Steuerung kompatibler Funkkomponenten. Der Wandsender verfügt über zwei Tasten mit insgesamt vier Betätigungspunkten und kann je nach Konfiguration zum Schalten, Dimmen und zur Jalousiesteuerung eingesetzt werden.
Die Energieversorgung erfolgt vollständig ohne Batterie und ohne Anschluss an die Netzspannung. Beim Betätigen des Schalters wird die benötigte Energie für die Funkübertragung durch Energy Harvesting erzeugt. Dadurch arbeitet der Smart Switch wartungsfrei.
Die Kommunikation erfolgt über Bluetooth Low Energy (BLE) und Bluetooth Mesh. Der 6716 UBT kann verschiedene Bluetooth-basierte Beleuchtungssysteme ansteuern und ist insbesondere für den Einsatz mit Casambi geeignet. Je nach verwendetem Ökosystem kann die Funkreichweite über netzversorgte Bluetooth-Mesh-Geräte erweitert werden.
Der Smart Switch kann zum Speichern, Abrufen und Dimmen individueller Lichtszenen verwendet werden. Außerdem ist die Ansteuerung kompatibler Bluetooth-Funkkomponenten wie der Busch-Jaeger BT-Einsätze 6711 UBT und 6715 UBT möglich.
Die integrierte NFC-Konfigurationsschnittstelle nach NFC Forum Type 2 Tag ermöglicht eine einfache Inbetriebnahme von BLE-Funkkomponenten von Casambi. Die Übertragung ist mit AES-128 im CBC-Modus und einem Sequenzzähler verschlüsselt.
Allgemeine Daten
| Hersteller | Busch-Jaeger / ABB |
| Produkt | Bluetooth Low Energy Smart Switch Einsatz |
| Typ | 6716 UBT |
| Hersteller-Artikelnummer | 2CKA006710A0015 |
| EAN | 4011395306864 |
| Ausführung | 2/4-fach |
| Anzahl Kanäle | 4 |
| Funktion | Wandsender |
| Montageart | Aufputz / Wandmontage |
| Farbe | Weiß |
| Material | Thermoplast |
| Oberfläche | Matt |
Bluetooth und Kommunikation
| Bluetooth Low Energy | Ja |
| Bluetooth Mesh | Ja |
| Frequenzbereich | 2,4 GHz |
| Funkreichweite | Bis zu 10 m, abhängig von den Umgebungsbedingungen |
| Verschlüsselung | AES-128, CBC-Modus mit Sequenzzähler |
| NFC | Ja |
| NFC-Standard | NFC Forum Type 2 Tag, ISO/IEC 14443 Part 2 + 3 |
| Repeater-Funktion | Über netzversorgte Bluetooth-Mesh-Geräte des jeweiligen Ökosystems |
Funktionen
| Schalten | Ja |
| Dimmen | Ja |
| Jalousiesteuerung | Ja |
| Lichtszenen | Speichern, Abrufen und Dimmen |
| Kanäle | 2/4 |
| Betätigungspunkte | 4 |
| Energy Harvesting | Ja |
Stromversorgung
| Versorgung | Autark durch Energy Harvesting |
| Batterie | Nicht erforderlich |
| Netzanschluss | Nicht erforderlich |
| 230 V AC Anschluss | Nein |
| Wartungsaufwand | Wartungsfrei |
Kompatible Bluetooth-Ökosysteme
| Aruba | Kompatibel |
| Casambi | Kompatibel |
| Enlighted | Kompatibel |
| Fulham | Kompatibel |
| Helvar | Kompatibel |
| Hytronik | Kompatibel |
| Lumobi | Kompatibel |
| Qeedji | Kompatibel |
| SILVAIR | Kompatibel |
| Blu2Light | Kompatibel |
| WISILICIA | Kompatibel |
| XICATO Controls | Kompatibel |
Kompatible Busch-Jaeger Komponenten
| BT-Einsätze | 6711 UBT und 6715 UBT |
| Smart Switch Wippen | 6735 BT-xxx und 6736 FoH-xxx |
| Designplattform | Plattform 63 |
Design und Montage
| future® linear | Kompatibel |
| Busch-axcent® | Kompatibel |
| Busch-axcent® pur | Kompatibel |
| solo® | Kompatibel |
| pur edelstahl | Kompatibel |
| carat® | Kompatibel |
| Busch-dynasty® | Kompatibel |
| Montage auf glatten Wänden | Ja |
| Montage auf Schalterdosen | Ja |
| Freie Wandmontage | Ja, mit Befestigungsplatte und Klebeband |
Technische Daten
| Schutzart | IP20 |
| Wandsender | Ja |
| Fenstersender | Nein |
| Handsender | Nein |
| Fernbedienung enthalten | Nein |
| IFTTT-Unterstützung | Nein |
| Apple HomeKit | Nein |
| Google Assistant | Nein |
| Amazon Alexa | Nein |
Abmessungen
| Breite | 63 mm |
| Höhe | 63 mm |
| Tiefe | ca. 20 mm |
| Reichweite | Bis zu 10 m |
| Gewicht | ca. 44 g |
Lieferumfang
| Smart-Switch-Einsatz | 6716 UBT |
| Befestigungsplatte | Ja |
| Klebeband | Ja |
Hinweise
Der 6716 UBT ist ein batterieloser Wandsender und benötigt weder eine Batterie noch einen Anschluss an 230 V. Die benötigte Sendeenergie wird beim Betätigen des Schalters erzeugt.
Für die Nutzung werden passende Bluetooth-Funkkomponenten beziehungsweise ein kompatibles Bluetooth-Ökosystem benötigt. Der 6716 UBT ist kein eigenständiger Schalt- oder Dimmaktor.
Für die Verwendung mit Casambi steht die integrierte NFC-Konfigurationsschnittstelle zur Verfügung. Die jeweils verwendeten Wippen sind entsprechend der gewünschten Busch-Jaeger Designlinie separat auszuwählen.
Bewertung
Der 6716 UBT ist eine vielseitige Lösung für kabellose Bedienstellen in Bluetooth-basierten Beleuchtungsinstallationen. Besonders interessant ist die Kombination aus batterielosem Energy Harvesting, Bluetooth Mesh und NFC-Konfiguration. Dadurch können zusätzliche Bedienstellen ohne Netzanschluss realisiert werden, während die Kompatibilität mit mehreren etablierten Bluetooth-Ökosystemen eine flexible Systemauswahl ermöglicht.
