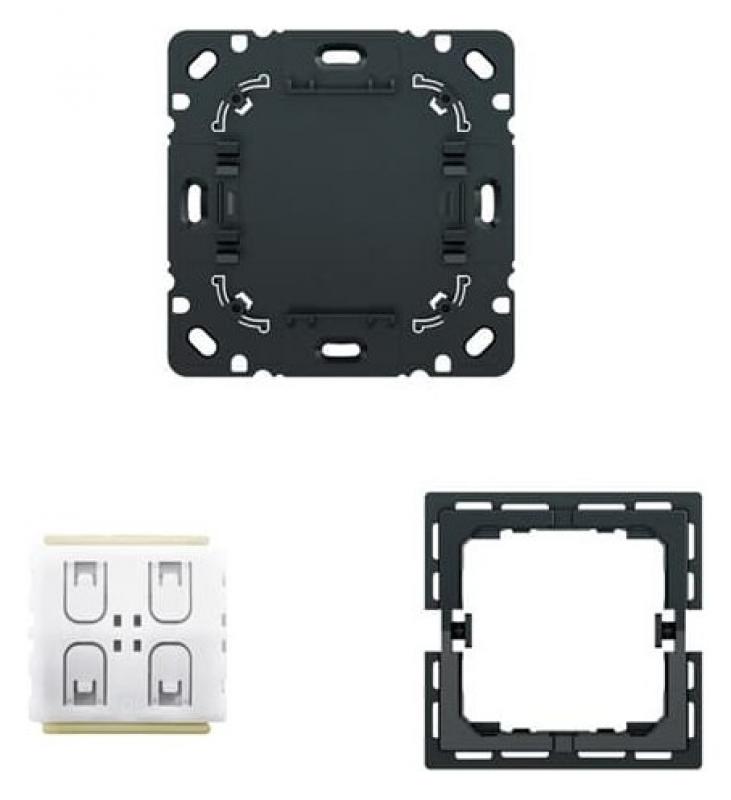

Busch-Jaeger 6716/01 UBT Smart Switch Einsatz 2/4-fach Bluetooth Low Energy für Busch-balance® SI und Busch-art linear®
Der Busch-Jaeger 6716/01 UBT ist ein batterieloser Smart-Switch-Einsatz mit Bluetooth Low Energy (BLE) zur drahtlosen Steuerung kompatibler Funkkomponenten. Der Wandsender verfügt über zwei Tastbereiche mit insgesamt vier Kanälen und eignet sich unter anderem zum Schalten, Dimmen und zur Steuerung individueller Lichtszenen.
Die Energieversorgung erfolgt vollständig ohne Batterie und ohne Anschluss an die Netzspannung. Beim Betätigen des Schalters wird die für die Funkübertragung benötigte Energie durch Energy Harvesting erzeugt. Dadurch arbeitet der Smart Switch wartungsfrei.
Die Kommunikation erfolgt über Bluetooth Mesh. Der 6716/01 UBT kann verschiedene Bluetooth-basierte Beleuchtungssysteme ansteuern und ist mit mehreren Bluetooth-Ökosystemen kompatibel, darunter Casambi, Aruba, Enlighted, Fulham, Helvar, Hytronik, Lumobi, Qeedji, SILVAIR, Blu2Light, WISILICIA und XICATO Controls.
Der Smart Switch kann zum Speichern, Abrufen und Dimmen individueller Lichtszenen eingesetzt werden. Außerdem ist die Ansteuerung der kompatiblen BT-Einsätze 6711 UBT und 6715 UBT möglich.
Eine integrierte NFC-Konfigurationsschnittstelle nach NFC Forum Type 2 Tag ermöglicht eine vereinfachte Inbetriebnahme von BLE-Funkkomponenten von Casambi. Die Funkübertragung wird mit AES-128 im CBC-Modus und einem Sequenzzähler verschlüsselt.
Der Einsatz ist für die Schalterprogramme Busch-balance® SI und Busch-art linear® vorgesehen. Mit der mitgelieferten Befestigungsplatte und dem Klebeband kann der Smart Switch auch frei auf glatten Wänden positioniert werden.
Allgemeine Daten
| Hersteller | Busch-Jaeger / ABB |
| Produkt | BT-Smart Switch Einsatz |
| Typ | 6716/01 UBT |
| Hersteller-Artikelnummer | 2CKA006710A0030 |
| EAN | 4011395316672 |
| Ausführung | 2/4-fach |
| Anzahl Kanäle | 4 |
| Funktion | Wandsender |
| Farbe | Weiß |
| Werkstoff | Thermoplast |
| Oberfläche | Matt |
Bluetooth und Kommunikation
| Bluetooth Low Energy | Ja |
| Bluetooth Mesh | Ja |
| Funkfrequenz | 2,4 GHz |
| Funkreichweite | Bis zu 10 m |
| Funkübertragung | Verschlüsselt |
| Verschlüsselung | AES-128, CBC-Modus mit Sequenzzähler |
| NFC | Ja |
| NFC-Schnittstelle | NFC Forum Type 2 Tag nach ISO/IEC 14443 Part 2 + 3 |
Funktionen
| Schalten | Ja |
| Dimmen | Ja |
| Jalousiesteuerung | Ja |
| Lichtszenen | Speichern, Abrufen und Dimmen |
| Kanäle | 2 / 4 |
| Betätigungspunkte | 4 |
| Energy Harvesting | Ja |
| Wandsender | Ja |
Stromversorgung
| Versorgung | Autark durch Energy Harvesting |
| Batterie | Nicht erforderlich |
| Netzanschluss | Nicht erforderlich |
| 230 V AC Anschluss | Nein |
| Wartungsaufwand | Wartungsfrei |
Kompatible Bluetooth-Ökosysteme
| Aruba | Kompatibel |
| Casambi | Kompatibel |
| Enlighted | Kompatibel |
| Fulham | Kompatibel |
| Helvar | Kompatibel |
| Hytronik | Kompatibel |
| Lumobi | Kompatibel |
| Qeedji | Kompatibel |
| SILVAIR | Kompatibel |
| Blu2Light | Kompatibel |
| WISILICIA | Kompatibel |
| XICATO Controls | Kompatibel |
Kompatible Busch-Jaeger Komponenten
| BT-Einsätze | 6711 UBT und 6715 UBT |
| Smart Switch Wippen | 6735 BT-xxx und 6736 FoH-xxx |
| Designplattform | Plattform 63 |
Design und Montage
| Busch-balance® SI | Kompatibel |
| Busch-art linear® | Kompatibel |
| Busch-art linear® Echtmaterial | Kompatibel |
| Busch-art linear® mit Dekorring | Kompatibel |
| Montageart | Aufputz / Wandmontage |
| Montage auf glatten Wänden | Ja |
| Montage auf Schalterdosen | Ja |
| Freie Wandmontage | Ja |
Technische Daten
| Schutzart | IP20 |
| Wandsender | Ja |
| Fenstersender | Nein |
| Handsender | Nein |
| Fernbedienung enthalten | Nein |
| Geeignet für Schalter | Ja |
| Geeignet für Dimmer | Ja |
| Geeignet für Jalousieschalter | Ja |
| Halogenfrei | Ja |
| Umgebungstemperatur | -5 bis +45 °C |
Abmessungen
| Breite | ca. 71 mm |
| Höhe | ca. 71 mm |
| Reichweite | Bis zu 10 m |
| Gewicht | ca. 43,5 g |
Lieferumfang
| Smart-Switch-Einsatz | 6716/01 UBT |
| Befestigungsplatte | Ja |
| Klebeband | Ja |
Hinweise
Der 6716/01 UBT ist ein batterieloser Wandsender und benötigt weder Batterie noch Netzanschluss. Die für die Funkübertragung benötigte Energie wird beim Betätigen des Schalters durch Energy Harvesting erzeugt.
Der Einsatz ist kein eigenständiger Schalt- oder Dimmaktor. Für die Steuerung von Beleuchtungen werden kompatible Bluetooth-Funkkomponenten wie beispielsweise die BT-Einsätze 6711 UBT oder 6715 UBT benötigt.
Für Casambi-Anwendungen steht die integrierte NFC-Konfigurationsschnittstelle zur Verfügung. Die passenden Smart-Switch-Wippen und Abdeckrahmen sind entsprechend der gewünschten Designlinie auszuwählen.
Bewertung
Der 6716/01 UBT ist besonders interessant für kabellose Bedienstellen in Bluetooth-basierten Beleuchtungsinstallationen. Die Kombination aus batterielosem Energy Harvesting, Bluetooth Mesh und NFC erleichtert sowohl die flexible Montage als auch die Inbetriebnahme. Durch die Unterstützung mehrerer Bluetooth-Ökosysteme lässt sich der Wandsender vielseitig in unterschiedlichen Lichtsteuerungen einsetzen.
