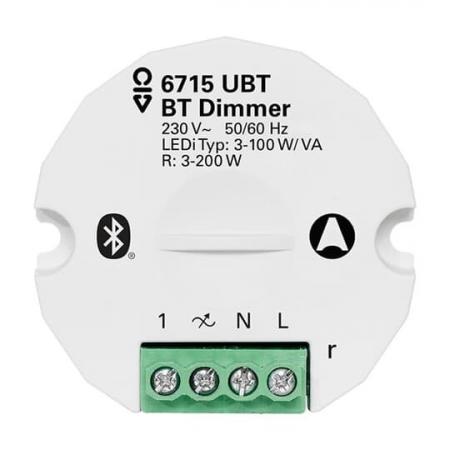

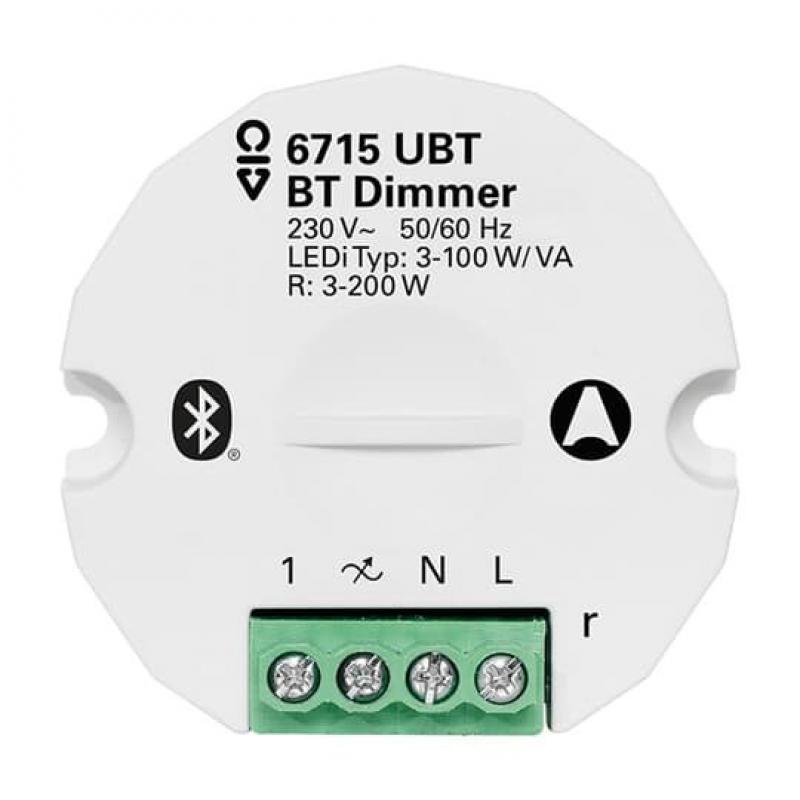

Busch-Jaeger 6715 UBT Smart Dimmaktor 1-fach UP Bluetooth Low Energy Casambi 230 V
Der Busch-Jaeger 6715 UBT ist ein intelligenter 1-Kanal-Dimmaktor für die Unterputzmontage. Er ermöglicht das Dimmen von 230-V-Verbrauchern und wurde für Anwendungen mit Bluetooth Low Energy (BLE) entwickelt. Der Dimmaktor eignet sich insbesondere für den Einsatz in Bluetooth-basierten Beleuchtungssystemen wie Casambi.
Die Steuerung kann über einen kompatiblen BLE-Smart-Switch, beispielsweise den Busch-Jaeger 6716 UBT, oder über die Casambi-App erfolgen. Zusätzlich ist eine Bedienung über konventionelle Taster wie den 2020 US möglich.
Der 6715 UBT nutzt Bluetooth-Mesh-Technologie. Je nach eingesetztem Ökosystem kann die Funkreichweite über netzversorgte Bluetooth-Mesh-Geräte automatisch erweitert werden. Dadurch eignet sich der Dimmaktor auch für größere vernetzte Beleuchtungsinstallationen.
Die Dimmung erfolgt ausschließlich über Phasenabschnitt. Der Dimmaktor ist für ohmsche Lasten bis 200 W sowie für LED-Retrofit-Leuchtmittel mit einer Leistung von 3 bis 100 W/VA ausgelegt.
Allgemeine Daten
| Hersteller | Busch-Jaeger / ABB |
| Produkt | Bluetooth-Dimmer-Einsatz |
| Typ | 6715 UBT |
| Hersteller-Artikelnummer | 2CKA006710A0026 |
| EAN | 4011395314999 |
| Ausführung | 1-fach |
| Montageart | Unterputz |
| Funktion | Dimmen |
| Farbe | Weiß |
| Werkstoff | Thermoplast |
| Oberfläche | Matt |
Smart Home und Kommunikation
| Technologie | Bluetooth Low Energy (BLE) |
| Bluetooth Mesh | Ja |
| Funkfrequenz | 2,4 GHz |
| Bluetooth | Ja |
| Casambi | Geeignet |
| Steuerung | BLE-Smart-Switch oder Casambi-App |
| Kompatibler Smart Switch | 6716 UBT |
| Repeater-Funktion | Über netzversorgte Bluetooth-Mesh-Geräte des jeweiligen Ökosystems |
Dimmfunktionen
| Dimmbar | Ja |
| Dimmkanäle | 1 |
| Dimmprinzip | Phasenabschnitt |
| Phasenanschnitt | Nein |
| LED-Retrofit | 3–100 W/VA |
| Ohmsche Last | 3–200 W |
| Bedienung per Casambi-App | Ja |
| Bedienung per BLE-Smart-Switch | Ja |
| Bedienung über konventionellen Taster | Ja |
Elektrische Daten
| Nennspannung | 230 V AC |
| Spannungsbereich | 207–253 V AC |
| Nennfrequenz | 50/60 Hz |
| Ausgänge | 1 Dimmkanal |
| Lastart | Universal / LED Retrofit |
| LED-Leistung | 3–100 W/VA |
| Ohmsche Leistung | 3–200 W |
Anschluss und Installation
| Montage | Unterputz |
| Einbauort | Schalter- und Schalterabzweigdosen |
| Befestigungsart | Klemmbefestigung |
| Konventioneller Taster | Ja |
| Geeigneter Taster | 2020 US |
| Neutralleiter | Nicht erforderlich |
Kompatibilität
| Casambi | Ja |
| 6716 UBT Smart Switch | Ja |
| 6711 UBT | Kompatibles Bluetooth-System |
| 6715 UBT | Eigenes Dimmaktor-Modul |
| Plattform 63 | Geeignet |
| future® linear | Geeignet |
| Busch-axcent® | Geeignet |
| solo® | Geeignet |
| pur edelstahl | Geeignet |
| carat® | Geeignet |
| Busch-dynasty® | Geeignet |
Technische Daten
| Schutzart | IP20 |
| Schutzklasse | II |
| Werkstoff | Kunststoff / Thermoplast |
| Halogenfrei | Ja |
| Oberflächenschutz | Unbehandelt |
| Umgebungstemperatur | -5 bis +45 °C |
| Lagertemperatur | -25 bis +70 °C |
| Transporttemperatur | -25 bis +70 °C |
Abmessungen
| Breite | 50 mm |
| Höhe | 50 mm |
| Tiefe | 19 mm |
Hinweise
Der 6715 UBT ist ein Dimmaktor und kein eigenständiger Wandschalter. Zur drahtlosen Bedienung wird ein kompatibler BLE-Smart-Switch oder das jeweilige Bluetooth-Beleuchtungssystem benötigt. Eine Bedienung über einen konventionellen Taster ist ebenfalls möglich.
Die Dimmung erfolgt ausschließlich im Phasenabschnitt. Bei LED-Leuchtmitteln ist darauf zu achten, dass diese ausdrücklich für Phasenabschnittsdimmung geeignet sind. Die zulässige Leistung liegt bei LEDi zwischen 3 und 100 W/VA.
Der Dimmaktor ist für den Einbau in Schalter- und Schalterabzweigdosen vorgesehen. Die Installation an 230 V darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Bewertung
Der 6715 UBT ist eine interessante Lösung, wenn eine vorhandene 230-V-Beleuchtung in eine Bluetooth-basierte Lichtsteuerung integriert werden soll. Seine Stärke liegt in der Kombination aus Unterputzmontage, Bluetooth Mesh und Casambi-Kompatibilität. Die ausschließliche Verwendung von Phasenabschnitt macht die Auswahl kompatibler LED-Leuchtmittel besonders wichtig.
