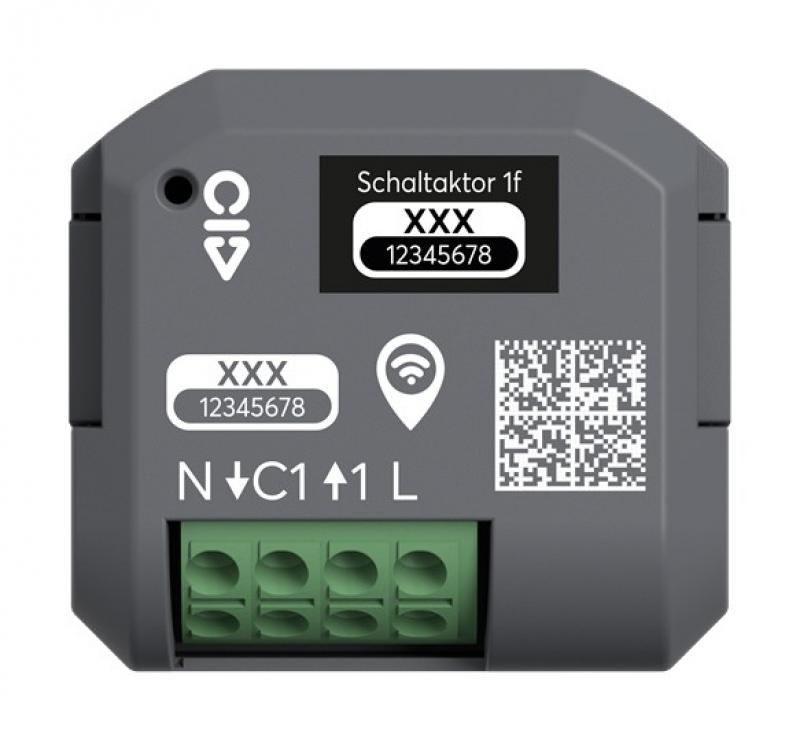

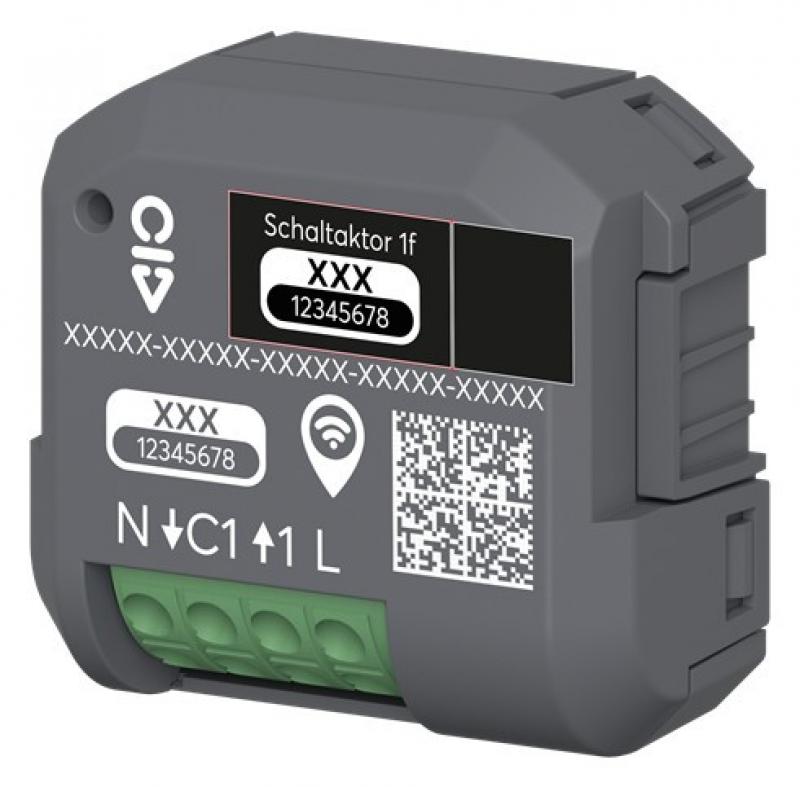

Busch-Jaeger 62811 U-WL Smart Schaltaktor 1-fach UP Wireless für ABB-free@home®
Der Busch-Jaeger 62811 U-WL ist ein 1-fach Schaltaktor für die Unterputzmontage und dient zum Schalten von Beleuchtungsanlagen. Die Wireless-Ausführung kann als eigenständige Lösung im Rahmen von Busch-flexTronics® Wireless oder als Teil einer funkvernetzten Raumsteuerung eingesetzt werden.
Der Schaltaktor lässt sich in ABB-free@home® Wireless integrieren. In Verbindung mit einem System Access Point können bis zu 150 Geräte in das System eingebunden werden. Innerhalb einer funkvernetzten Raumsteuerung können bis zu 32 Geräte miteinander verbunden werden.
Die Bedienung ist sowohl über konventionelle Taster als auch kabellos möglich. Der integrierte Nebenstelleneingang ermöglicht den Anschluss eines zusätzlichen Bedienelements. Die Fernbedienung und Programmierung erfolgen über Bluetooth mit einem Smartphone oder Tablet sowie über die Busch-free@home® Next App beziehungsweise das Web-Interface des System Access Points.
Der Aktor besitzt einen Schaltausgang und ist für 230 V AC ausgelegt. Je nach angeschlossener Last sind bis zu 13 A beziehungsweise 3000 W möglich. Auch C-Lasten und LED-Lasten werden unterstützt. Für den Betrieb ist eine 3-Leiter-Anschlusstechnik mit Neutralleiter erforderlich.
Allgemeine Daten
| Hersteller | Busch-Jaeger / ABB |
| Produkt | Smart Schaltaktor 1-fach UP Wireless |
| Typ | 62811 U-WL |
| Hersteller-Artikelnummer | 2CKA006710A0032 |
| EAN | 4011395346457 |
| System | ABB-free@home® Wireless |
| Weitere Systeme | Busch-flexTronics® Wireless |
| Schaltausgänge | 1 |
| Montageart | Unterputz |
| Schutzart | IP20 |
Funk und Kommunikation
| Wireless | ABB-free@home® Wireless |
| Bluetooth | Ja |
| Bluetooth-Funktion | Fernbedienung und Programmierung |
| Funkfrequenz | 2,4 GHz |
| Max. Sendeleistung Wireless | < 15 dBm |
| Max. Sendeleistung Bluetooth LE | < 10 dBm |
| App-Steuerung | Über Smartphone oder Tablet |
| System Access Point | Zur Integration in ABB-free@home® Wireless |
Elektrische Daten
| Bemessungsbetriebsspannung | 230 V AC |
| Bemessungsfrequenz | 50/60 Hz |
| Bemessungsstrom | 13 A |
| Max. Schaltstrom | 13 A |
| Max. Schaltleistung | 3000 W |
| LED-Last | Bis 300 W/VA |
| Elektronische Transformatoren | Bis 2300 VA |
| Induktive Last | Bis 2300 VA |
| Kapazitive Last | Bis 2300 VA |
| Geeignet für C-Last | Ja |
| Leistungsaufnahme | Ca. 0,3 W |
Anschluss und Bedienung
| Anschlusstechnik | 3-Leiter-Technik |
| Neutralleiter erforderlich | Ja |
| Anschlussklemmen | Push-In-Federsteckklemmen |
| Nebenstelleneingang | Ja |
| Konventionelle Taster | Anschließbar |
| Manuelle Bedienung am Aktor | Nein |
| LED-Anzeige | Ja |
Systemfunktionen
| Einzelsteuerung | Ja, über Busch-flexTronics® Wireless |
| Raumsteuerung | Bis zu 32 Geräte |
| Integration | ABB-free@home® Wireless |
| Max. Geräte über System Access Point | Bis zu 150 Geräte |
| Fernbedienung | Über Bluetooth und Smartphone-/Tablet-App |
| Programmierung | Bluetooth mit Busch-free@home® Next App oder über Web-Interface |
| Smart Switch kompatibel | 62721 U-WL und 62721/01 U-WL |
| Nebenstellen-Einsatz | 64891 U |
Abmessungen
| Breite | 48,0 mm |
| Höhe | 43,8 mm |
| Tiefe | 23,0 mm |
| Mindesttiefe der Gerätedose | 23 mm |
Technische Daten
| Umgebungstemperatur | -5 bis +45 °C |
| Montage | In handelsüblichen Unterputzdosen nach DIN 49073 Teil 1 |
| Gehäuse | Kunststoff |
| Schutzart | IP20 |
| Ursprungsland | Polen |
Lieferumfang
- Busch-Jaeger 62811 U-WL Schaltaktor 1-fach
- Push-In-Federsteckklemmen
Hinweise
Der Schaltaktor ist für die Unterputzmontage vorgesehen und benötigt eine Gerätedose mit mindestens 23 mm Tiefe. Für den elektrischen Anschluss ist ein Neutralleiter erforderlich. Arbeiten am 230-V-Netz dürfen ausschließlich durch eine Elektrofachkraft durchgeführt werden.
Die Einbindung in ABB-free@home® Wireless erfolgt über einen System Access Point. Für die lokale Wireless-Einzelsteuerung oder Raumsteuerung kann der Aktor auch innerhalb von Busch-flexTronics® Wireless eingesetzt werden.
Bewertung
Der 62811 U-WL ist eine vielseitige Lösung, wenn eine Beleuchtung ohne zusätzliche Steuerleitung intelligent geschaltet werden soll. Besonders praktisch ist die Kombination aus Wireless-Kommunikation, Bluetooth-Programmierung und klassischem Nebenstelleneingang. Dadurch kann der Aktor sowohl in moderne Smart-Home-Installationen als auch bei Renovierungen eingesetzt werden, ohne auf die Bedienung über herkömmliche Taster verzichten zu müssen.
