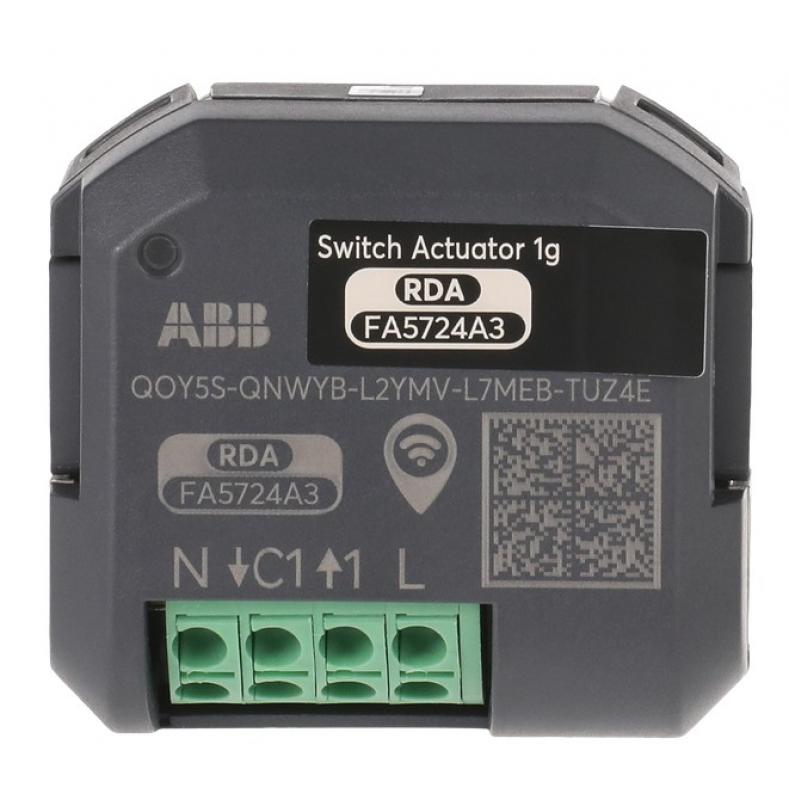

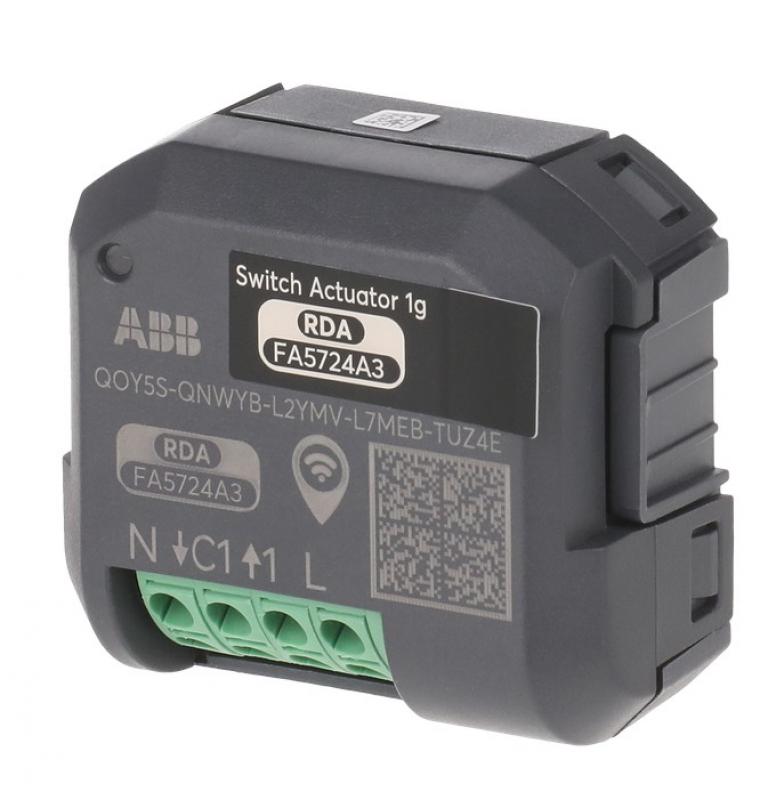

Busch-Jaeger 62811 U-WL-500 Smart Schaltaktor 1-fach UP Wireless für ABB-free@home
Der Busch-Jaeger 62811 U-WL-500 ist ein kompakter 1-fach Schaltaktor für die Unterputzmontage zum Schalten von Beleuchtungsanlagen. Der Wireless-Aktor kann als eigenständige Steuerung innerhalb von ABB-flexTronics® Wireless eingesetzt oder in eine funkvernetzte Raumsteuerung integriert werden.
In Verbindung mit ABB-flexTronics® Wireless sind bis zu 32 Geräte für die Raumsteuerung miteinander vernetzbar. Über einen System Access Point lässt sich der Schaltaktor außerdem in ABB-free@home® Wireless integrieren. Dort können bis zu 150 Geräte in das System eingebunden werden.
Die Bedienung ist über ein Smartphone oder Tablet möglich. Die Programmierung erfolgt über Bluetooth mit der ABB-free@home® Next App oder bei Systemintegration über die Weboberfläche des System Access Point.
Für den Anschluss wird eine 3-Leiter-Technik mit Neutralleiter benötigt. Der Aktor verfügt über Push-In-Federsteckklemmen sowie einen Nebenstelleneingang. Dadurch können auch konventionelle Taster oder Schalter zur Bedienung verwendet werden.
Allgemeine Daten
| Hersteller | Busch-Jaeger / ABB |
| Produkt | Schaltaktor 1-fach, UP, Wireless |
| Typ | 62811 U-WL-500 |
| Hersteller-Artikelnummer | 2CKA006710A0034 |
| EAN | 4011395346433 |
| Ausführung | 1-fach |
| Montageart | Unterputz |
| Anwendungsbereich | Schalten von Beleuchtungsanlagen |
Smart Home und Kommunikation
| System | ABB-flexTronics® Wireless / ABB-free@home® Wireless |
| Funkprotokoll | Wireless |
| Bluetooth | Ja |
| Bluetooth-Funktion | Fernbedienung und Programmierung |
| App | ABB-free@home® Next App |
| System Access Point | Für die Integration in ABB-free@home® Wireless |
| Geräteanzahl ohne System Access Point | Bis zu 32 Geräte |
| Geräteanzahl mit System Access Point | Bis zu 150 Geräte |
Elektrische Daten
| Bemessungsspannung | 230 V AC |
| Frequenz | 50/60 Hz |
| Bemessungsstrom | 13 A |
| Max. Schaltleistung | 3000 W |
| LED-Leuchtmittel | 300 W / VA |
| Elektronische Transformatoren | 2300 VA |
| Induktive Last | 2300 VA |
| Gemischte Last | 3000 W |
| C-Last geeignet | Ja |
Anschluss und Installation
| Anschlusstechnik | 3-Leiter-Technik |
| Neutralleiter | Erforderlich |
| Klemmen | Push-In-Federsteckklemmen |
| Nebenstelleneingang | Ja |
| Konventionelle Taster | Ja |
| Konventionelle Schalter | Ja |
| Kompatible Nebenstelle | 64891 U |
| Kompatible Smart Switches | 62721 U-WL und 62721/01 U-WL |
| Gerätedose | Handelsübliche UP-Gerätedose nach DIN 49073 Teil 1 |
Schaltfunktion
| Schaltkanäle | 1 |
| Schaltkontakt | 1 Schließer |
| Schaltart | Ein/Aus |
| Lastart | Beleuchtung |
| Fernbedienung | Über Smartphone/Tablet und App |
| Bedienung über Taster | Ja |
| Bedienung über Schalter | Ja |
Technische Daten
| Schutzart | IP20 |
| Schutzklasse | II |
| Geeignet für C-Last | Ja |
| Montageposition | Unterputz |
| Umgebungstemperatur | -5 bis +45 °C |
Abmessungen
| Breite | 48 mm |
| Höhe | 43,8 mm |
| Tiefe | 23 mm |
Hinweise
Der 62811 U-WL-500 ist für die Montage in handelsüblichen Unterputz-Gerätedosen nach DIN 49073 Teil 1 vorgesehen. Für den Betrieb ist ein Neutralleiter erforderlich.
Die Bluetooth-Verbindung dient zur Fernbedienung sowie zur Programmierung des Gerätes. Für die Einbindung in ABB-free@home® Wireless wird ein System Access Point benötigt.
Der Schaltaktor ist zum Schalten von Beleuchtungsanlagen ausgelegt. Die maximal zulässigen Schaltleistungen sind abhängig von der jeweiligen Lastart und müssen bei der Installation berücksichtigt werden.
Bewertung
Der 62811 U-WL-500 ist besonders interessant für Modernisierungen, bei denen eine vorhandene Beleuchtungsinstallation um kabellose Smart-Home-Funktionen ergänzt werden soll. Der zusätzliche Nebenstelleneingang ermöglicht dabei die Kombination mit klassischen Tastern oder Schaltern, während die Wireless-Anbindung eine flexible Vernetzung ohne zusätzliche Systembusleitung zur Bedienstelle ermöglicht.
