Busch-Jaeger 62811/10 U-WL Smart Schaltaktor 1-fach UP Wireless für ABB-free@home® – 10er Pack

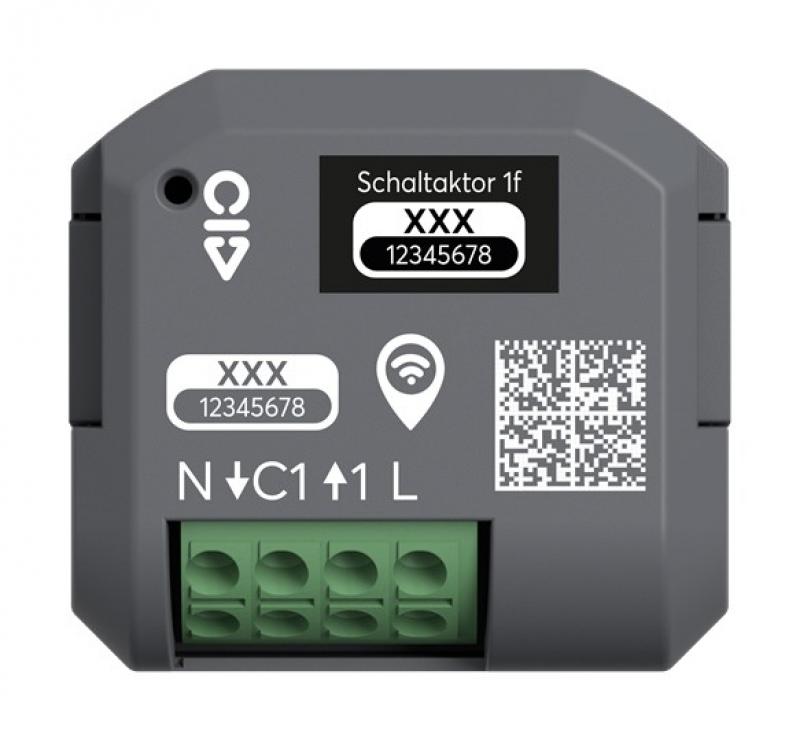

Der Busch-Jaeger 62811/10 U-WL ist ein kabelloser 1-fach Schaltaktor für die Unterputzmontage und dient zum Schalten von Beleuchtungsanlagen. Der Artikel wird als 10er-Großverpackung geliefert und eignet sich für Installationen, bei denen mehrere Räume oder Schaltstellen mit Wireless-Aktoren ausgestattet werden sollen.
Der Schaltaktor kann innerhalb von ABB-flexTronics® Wireless als eigenständige Lösung oder als Bestandteil einer funkvernetzten Raumsteuerung mit bis zu 32 Geräten eingesetzt werden. Über einen System Access Point ist außerdem die Integration in ABB-free@home® Wireless mit bis zu 150 Geräten möglich.
Die Bedienung ist über ein Smartphone oder Tablet möglich. Die Programmierung erfolgt per Bluetooth mit der ABB-free@home® Next App oder bei einer Systemintegration über die Weboberfläche des System Access Point.
Für den elektrischen Anschluss ist eine 3-Leiter-Anschlusstechnik mit Neutralleiter erforderlich. Push-In-Federsteckklemmen ermöglichen eine platzsparende Installation. Ein Nebenstelleneingang erlaubt zusätzlich die Bedienung über konventionelle Taster oder Schalter.
Allgemeine Daten
| Hersteller | Busch-Jaeger / ABB |
| Produkt | Schaltaktor 1-fach, UP, Wireless |
| Typ | 62811/10 U-WL |
| Hersteller-Artikelnummer | 2CKA006710A0033 |
| EAN | 4011395346440 |
| Verpackungseinheit | 10 Stück |
| Ausführung | 1-fach |
| Montageart | Unterputz |
| Farbe | Grau / Anthrazit |
| Anzahl Ausgänge | 1 |
| Anzahl Eingänge | 1 |
| LED-Anzeige | Ja |
Smart Home und Kommunikation
| System | ABB-flexTronics® Wireless / ABB-free@home® Wireless |
| Funkkommunikation | Wireless |
| Bluetooth | Ja |
| Bluetooth-Funktion | Fernbedienung und Programmierung |
| App | ABB-free@home® Next App |
| System Access Point | Für die Integration in ABB-free@home® Wireless |
| Vernetzung ohne System Access Point | Bis zu 32 Geräte |
| Integration mit System Access Point | Bis zu 150 Geräte |
Elektrische Daten
| Bemessungsspannung | 230 V AC |
| Frequenz | 50 Hz |
| Bemessungsstrom | 13 A |
| Max. Schaltstrom | 13 A |
| Max. Schaltleistung | 3000 W |
| LED-Leuchtmittel | 400 VA |
| Elektronische Transformatoren | 2300 VA |
| Induktive Lasten | 2300 VA |
| Glühlampen / Hochvolt-Halogen | 3000 W |
| Verlustleistung | 0,3 W |
| C-Last geeignet | Ja |
Anschluss und Installation
| Anschlusstechnik | 3-Leiter-Anschlusstechnik |
| Neutralleiter | Erforderlich |
| Klemmen | Push-In-Federsteckklemmen |
| Nebenstelleneingang | Ja |
| Konventionelle Taster | Ja |
| Konventionelle Schalter | Ja |
| Nebenstellen-Einsatz | 64891 U |
| Kompatible Smart Switches | 62721 U-WL und 62721/01 U-WL |
| Gerätedose | Handelsübliche UP-Gerätedose nach DIN 49073 Teil 1 |
Schaltfunktion
| Schaltkanäle | 1 |
| Schaltausgänge | 1 |
| Schaltkontakt | 1 Schließer |
| Funktion | Schalten |
| Geeignet für Beleuchtung | Ja |
| Fernbedienung | Über Bluetooth und Smartphone/Tablet App |
| Bedienung über Taster | Ja |
| Bedienung über Schalter | Ja |
Lastarten
| Universal- und LED-Retrofit | Geeignet |
| LEDi / CFLi | Geeignet |
| Glühlampen | Bis 3000 W |
| Hochvolt-Halogenlampen | Bis 3000 W |
| Niedervolt-Halogenlampen | Bis 2300 VA |
| Leuchtstofflampen | Geeignet |
Technische Daten
| Schutzart | IP20 |
| Geeignet für C-Last | Ja |
| Manuelle Bedienung am Gerät | Nein |
| Modulare Erweiterungsmöglichkeit | Nein |
| Verschiedene Phasen anschließbar | Nein |
| Umgebungstemperatur | -25 bis +55 °C |
Abmessungen
| Breite | 48 mm |
| Höhe | 43,8 mm |
| Tiefe | 23 mm |
| Einbautiefe | 23 mm |
| Nettogewicht pro Gerät | 34,52 g |
Lieferumfang
| Anzahl | 10 Schaltaktoren |
| Ausführung | 62811/10 U-WL |
Hinweise
Der 62811/10 U-WL ist eine Großverpackung mit zehn identischen 1-fach Unterputz-Schaltaktoren. Die Geräte benötigen einen Neutralleiter und sind ausschließlich für die fachgerechte Installation in geeigneten Unterputz-Gerätedosen vorgesehen.
Die Bluetooth-Funktion ermöglicht die Fernbedienung und Programmierung über ein Smartphone oder Tablet. Für die Integration in ABB-free@home® Wireless wird ein System Access Point benötigt.
Die Installation elektrischer Geräte mit 230 V darf ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
Bewertung
Die 10er-Großverpackung ist insbesondere für Installationsbetriebe und größere Smart-Home-Projekte interessant, bei denen mehrere Beleuchtungskreise mit identischen Wireless-Schaltaktoren ausgestattet werden sollen. Die Kombination aus eigenständiger Wireless-Nutzung, Systemintegration und klassischem Nebenstelleneingang bietet dabei eine hohe Flexibilität bei Neuinstallationen und Renovierungen.
