Busch-Jaeger 62764 UJ-914-WL Busch-Wächter® 180 flex Komplettset, Wireless, Komfort-Sensor Multilinse, 180°, alpinweiß, Busch-balance® SI
Der Busch-Jaeger 62764 UJ-914-WL ist ein einbaufertiges Komplettset für die Unterputzmontage. Das Set kombiniert einen Busch-Wächter® 180 flex Komfort-Sensor mit Multilinse, einen 1-fach Relais-Einsatz und einen passenden Abdeckrahmen im Design Busch-balance® SI.
Der passive Infrarot-Bewegungssensor erkennt Bewegungen und schaltet angeschlossene Verbraucher abhängig von Bewegung und der eingestellten Helligkeit. Der horizontale Erfassungswinkel lässt sich von 13° bis 180° einstellen. Die Multilinse ermöglicht den Einsatz auch bei einer Montagehöhe von 2,20 m.
Durch die Wireless-Funktion eignet sich das Komplettset für die Integration in Busch-free@home® Wireless und Busch-flexTronics® Wireless. Die Programmierung kann über Bluetooth mit Smartphone oder Tablet sowie über das Web-Interface des System Access Point erfolgen.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62764 UJ-914-WL |
| Hersteller-Artikelnummer | 2CKA006200A0262 |
| EAN | 4011395294581 |
| Produktart | Komplettset Bewegungsmelder |
| Produktreihe | Busch-Wächter® 180 flex |
| System | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Designlinie | Busch-balance® SI |
| Farbe | Alpinweiß |
| RAL-Nummer ähnlich | RAL 9010 |
| Montageart | Unterputzmontage |
| Sensortyp | Passiv-Infrarot (PIR) |
| Werkstoff | Kunststoff, Thermoplast |
| Halogenfrei | Ja |
| Schutzart | IP20 |
| Vernetzbar | Ja |
| Fernbedienbar | Ja |
Sensor- und Erfassungsdaten
| Erfassungswinkel horizontal | 13–180° |
| Max. Reichweite frontal | Bis 8 m |
| Max. Reichweite seitlich | Bis 8 m |
| Optimale Montagehöhe | 2,2 m |
| Multilinse | Ja |
| Erfassungsebenen | 4 |
| Erfassung bis zum Boden | Ja |
| Ansprechhelligkeit | 5 Lux bis Tagbetrieb |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-in der Helligkeitsschaltschwelle | Ja |
| Tierschneise | Nein |
| Unterkriechschutz | Nein |
| Konstantlichtregelung | Nein |
Elektrische Daten
| Nennspannung | 230 V AC |
| Nennfrequenz | 50 Hz |
| Schaltkontakt | 1 Schaltzone |
| Max. Schaltleistung | 2300 W |
| Max. Schaltleistung LED | 300 VA |
| Geeignet für C-Last | Ja |
| Max. Einschaltstrom | 80 A |
| Min. Einschaltstrom | 0 A |
| Verlustleistung | 0,3 W |
| Anschlussart | Schraubklemme |
Funk und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Bluetooth | Ja |
| Vernetzbar | Ja |
| Programmierung | Über Bluetooth mit Smartphone/Tablet oder über das Web-Interface des System Access Point |
| Fernbedienung | Über Smartphone-/Tablet-App |
| Wireless-Raumsteuerung | Bis zu 32 Geräte |
| free@home® Wireless über System Access Point | Bis zu 150 Geräte |
Funktionen
| Tastschalterfunktion | Ja |
| Nebenstelleneingang | Ja |
| Haupt-/Nebenstellenbetrieb | Ja |
| Zwangseinschaltung | Ja |
| Zwangsabschaltung | Ja |
| Überbrückungsschalter | Ja |
| Treppenlichtautomatik | Ja |
| Alarmfunktion | Ja |
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Astro-Zeitschaltuhr | Ja |
| Sommer-/Winterzeitumstellung | Ja, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige | Ja, im Testbetrieb |
Licht- und Komfortfunktionen
| Umgebungslichtmessung | Ja |
| Grundbeleuchtung | Timergesteuert |
| Nacht-Blendschutz | Timergesteuert |
| Ausschaltvorwarnung | Aktivierbar bei Treppenhausbetrieb |
| Dimmfunktion | Mit geeignetem Dimm-Einsatz flex |
| Lichtwertspeicherung | Mit geeignetem Dimm-Einsatz flex |
Abmessungen
| Breite | 81 mm |
| Höhe | 81 mm |
| Tiefe | 57 mm |
| Einbautiefe | 25 mm |
| Mindesttiefe Gerätedose | 25 mm |
Umgebungsbedingungen
| Betriebstemperatur | -5 bis +45 °C |
| Schutzart | IP20 |
| Montage | Unterputz |
| Deckenmontage | Nein |

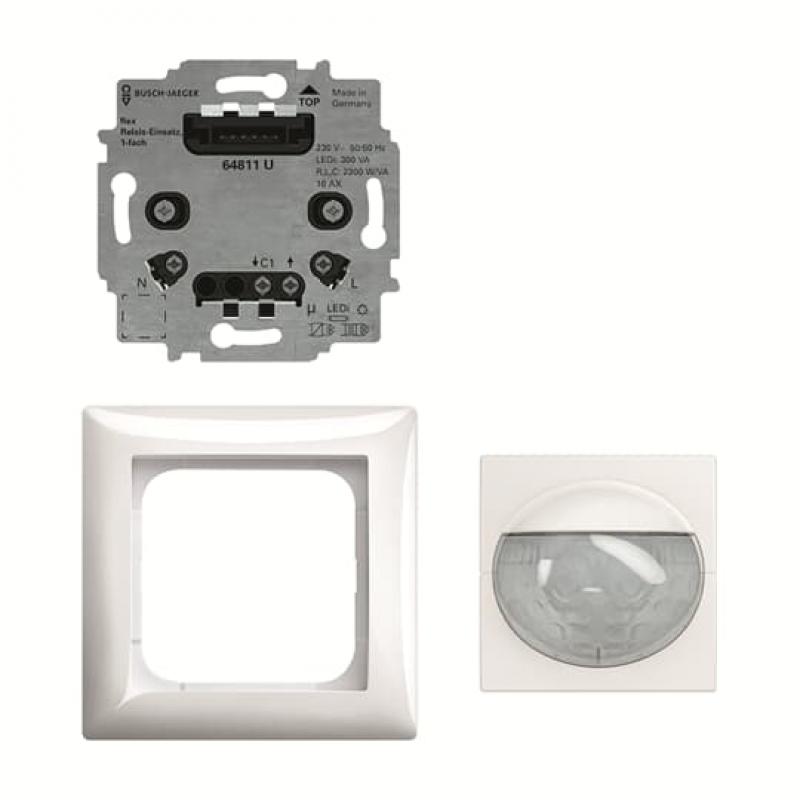

Lieferumfang
| Komfort-Sensor | 1 × Busch-Wächter® 180 flex Komfort-Sensor Multilinse, 62764-914-WL |
| Relais-Einsatz | 1 × flex Relais-Einsatz, 1-fach, 64811 U |
| Abdeckrahmen | 1 × Busch-balance® SI, 1-fach, 1721-914 |
Einbaufertiges Komplettset
Der 62764 UJ-914-WL wird als komplettes Set für die Unterputzmontage geliefert. Neben dem Busch-Wächter® 180 flex Komfort-Sensor mit Multilinse sind der 1-fach Relais-Einsatz 64811 U und der passende 1-fach Abdeckrahmen 1721-914 im Design Busch-balance® SI enthalten.
Die Kombination aus Sensor und Relais-Einsatz ermöglicht die direkte automatische Schaltung angeschlossener Verbraucher. Für die Montage sind handelsübliche UP-Gerätedosen nach DIN 49073 Teil 1 geeignet; alternativ können die dafür vorgesehenen Busch-Jaeger Gerätedosen verwendet werden.
Multilinse für flexible Bewegungserfassung
Die Multilinse ermöglicht einen horizontal einstellbaren Erfassungswinkel von 13° bis 180°. Die maximale Reichweite beträgt bis zu 8 m frontal und seitlich. Der Sensor besitzt vier Erfassungsebenen und kann Bewegungen bis zum Boden erfassen.
Durch die Multilinse ist der Einsatz auch bei einer Montagehöhe von 2,20 m möglich. Die Ansprechhelligkeit kann zwischen 5 Lux und Tagbetrieb eingestellt und über die Teach-in-Funktion eingelernt werden.
Automatische Lichtsteuerung
Die integrierte Umgebungslichtmessung ermöglicht das automatische Schalten in Abhängigkeit von Bewegung und Helligkeit. Die Ausschaltverzögerung ist zwischen 10 Sekunden und 30 Minuten einstellbar. Zusätzlich steht ein 1-Sekunden-Kurzzeitimpuls zur Verfügung.
Für den Treppenhausbetrieb sind unter anderem eine Ausschaltvorwarnung und eine timergesteuerte Grundbeleuchtung vorhanden. Ein Nacht-Blendschutz kann ebenfalls zeitgesteuert eingesetzt werden.
Weitere Funktionen sind Dauerlicht, Dauer-Aus, Zwangseinschaltung, Zwangsabschaltung, Überbrückungsschalter sowie eine Astro-Zeitschaltuhr. Die automatische Sommer-/Winterzeitumstellung kann abgeschaltet werden.
Wireless- und Smart-Home-Integration
Das Komplettset unterstützt Busch-free@home® Wireless und Busch-flexTronics® Wireless. Dadurch lässt sich der Bewegungsmelder in entsprechende drahtlose Steuerungs- und Automatisierungslösungen integrieren.
Die Programmierung kann über Bluetooth mit Smartphone oder Tablet erfolgen. Für die Systemintegration steht zusätzlich das Web-Interface des System Access Point zur Verfügung. Über Busch-free@home® Wireless können bis zu 150 Geräte über einen System Access Point integriert werden.
Schaltleistung
Der enthaltene 1-fach Relais-Einsatz 64811 U übernimmt das elektrische Schalten der angeschlossenen Verbraucher. Die maximale Schaltleistung beträgt 2300 W, für LED-Lasten werden bis zu 300 VA angegeben. Der maximale Einschaltstrom beträgt 80 A.
Eine klassische Dimmfunktion ist mit dem enthaltenen Relais-Einsatz nicht gegeben. In Kombination mit einem geeigneten Dimm-Einsatz flex kann die Installation jedoch um eine Dimmfunktion und optional eine Lichtwertspeicherung erweitert werden.
Erweiterung des Erfassungsbereichs
Der Erfassungsbereich kann über eine Haupt-/Nebenstellen-Kombination erweitert werden. Eine zusätzliche manuelle Einschaltung ist über den Tastereingang des verwendeten Unterputz-Einsatzes möglich.
Montage
Das Komplettset ist für die Unterputzmontage vorgesehen. Die Einbautiefe beträgt 25 mm, entsprechend muss die verwendete Gerätedose mindestens 25 mm tief sein.
Die Installation des nicht steckerfertigen 230-V-Geräts darf ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
Bewertung
Das 62764 UJ-914-WL ist eine besonders vielseitige Komplettlösung für Flure, Treppenhäuser und andere Innenbereiche, in denen Bewegungserfassung, direkte Schaltung und Wireless-Integration kombiniert werden sollen. Die Multilinse bietet gegenüber einem reinen Standardsensor zusätzliche Flexibilität bei der Montagehöhe und Erfassung unterschiedlicher Ebenen. Durch den bereits enthaltenen Relais-Einsatz und den passenden Busch-balance® SI Rahmen entfällt die separate Zusammenstellung der grundlegenden Komponenten.
