Busch-Jaeger 62764 UJ-214-WL Busch-Wächter® 180 flex Komplettset, Wireless, Komfort-Sensor Multilinse, 180°, alpinweiß, Reflex SI
Der Busch-Jaeger 62764 UJ-214-WL ist ein einbaufertiges Komplettset für die Unterputzmontage und kombiniert den Busch-Wächter® 180 flex Komfort-Sensor mit Multilinse, einen 1-fach Relais-Einsatz und einen passenden Reflex SI Abdeckrahmen.
Der integrierte PIR-Bewegungssensor erfasst Bewegungen in einem horizontalen Bereich von bis zu 180°. Die Multilinse eignet sich insbesondere für Anwendungen, bei denen mehrere Erfassungsebenen benötigt werden, beispielsweise in Treppenhäusern oder größeren Räumen.
Durch die Wireless-Funktion lässt sich der Bewegungsmelder in Busch-free@home® Wireless und Busch-flexTronics® Wireless integrieren. Die Programmierung ist per Bluetooth über Smartphone oder Tablet möglich.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62764 UJ-214-WL |
| Hersteller-Artikelnummer | 2CKA006200A0259 |
| EAN | 4011395294574 |
| Produktart | Komplettset Bewegungsmelder |
| Produktreihe | Busch-Wächter® 180 flex |
| System | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Designlinie | Reflex SI |
| Farbe | Alpinweiß |
| RAL-Nummer ähnlich | RAL 9010 |
| Montageart | Unterputz |
| Sensorart | Passiver Infrarot-Bewegungssensor (PIR) |
| Schutzart | IP20 |
| Konstantlichtregelung | Nein |
| Vernetzbar | Ja |
Sensor- und Erfassungsdaten
| Erfassungswinkel horizontal | 13–180° |
| Reichweite frontal | Bis 8 m bei 1,1 m Montagehöhe |
| Reichweite seitlich | Bis 7 m bei 1,1 m Montagehöhe |
| Reichweite frontal | Bis 8 m bei 2,2 m Montagehöhe |
| Reichweite seitlich | Bis 8 m bei 2,2 m Montagehöhe |
| Multilinse | Ja |
| Ansprechhelligkeit | 5 Lux bis Tagbetrieb |
| Ansprechhelligkeit einstellbar | Ja |
| Montagehöhe | 0,8–1,2 m, alternativ 2,2 m |
| Unterkriechschutz | Nein |
| Tierschneise | Nein |
Elektrische Daten
| Nennspannung | 230 V AC |
| Nennfrequenz | 50 Hz |
| Schaltkontakt | 1 Schließer, potenzialgebunden |
| Max. Schaltleistung | 2300 W |
| LED-Last | Typisch 300 VA |
| Nennstrom | 10 AX, cos φ 0,9 |
| Max. Einschaltstrom | 80 A |
| Verlustleistung | 0,3 W |
Funk und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Bluetooth | Ja |
| Programmierung | Über Bluetooth mit Smartphone/Tablet oder über das Web-Interface des System Access Point |
| Fernbedienbar | Ja |
Funktionen
| Zwangseinschaltung | Ja |
| Zwangsabschaltung | Ja |
| Überbrückungsschalter | Ja |
| Treppenhausüberwachung | Ja |
| Ausschaltverzögerung | 30 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Astro-Zeitschaltuhr | Ja |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Sommer-/Winterzeitumstellung | Ja |
| Testbetrieb | Ja |
| Erfassungsanzeige | Ja |
Komfortfunktionen
| Umgebungslichtmessung | Ja |
| Tastschalterfunktion | Ja |
| Grundbeleuchtung | Timergesteuert |
| Nacht-Blendschutz | Timergesteuert |
| Ausschaltvorwarnung | Aktivierbar |
| Lichtwertspeicherung | Mit geeignetem Dimmereinsatz flex |
| Dimmfunktion | Mit geeignetem Dimmereinsatz flex |
Abmessungen
| Höhe | 81 mm |
| Breite | 81 mm |
| Tiefe | 57 mm |
| Einbautiefe | 25 mm |
| Max. Gerätedosentiefe | 25 mm |
Lieferumfang
| Bewegungssensor | 1 × Busch-Wächter® 180 flex Komfort-Sensor Multilinse, 62764-214-WL |
| Relais-Einsatz | 1 × flex Relais-Einsatz, 1-fach, 64811 U |
| Abdeckrahmen | 1 × Reflex SI, 1-fach, 2511-214 |
Multilinse für größere Erfassungsbereiche
Der integrierte Komfort-Sensor ist mit einer Multilinse ausgestattet. Sie ermöglicht eine großflächige Bewegungserfassung und eignet sich besonders für Situationen, in denen Bewegungen auf unterschiedlichen Ebenen erkannt werden sollen. Bei einer Montagehöhe von 1,1 m werden bis zu 8 m frontal und 7 m seitlich erfasst. Bei einer alternativen Montagehöhe von 2,2 m beträgt die Reichweite bis zu 8 m frontal und seitlich.
Der horizontale Erfassungswinkel lässt sich von 13° bis 180° einstellen. Die Ansprechhelligkeit kann zwischen 5 Lux und Tagbetrieb eingestellt werden.
Komplettset für die Unterputzmontage

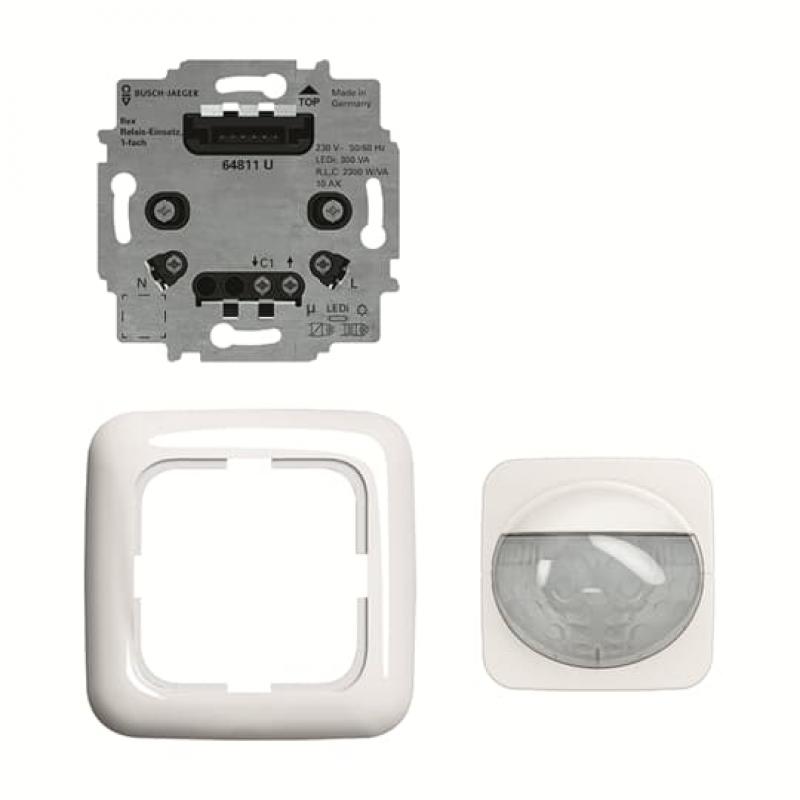

Das Set enthält bereits alle wesentlichen Komponenten für die Installation: den Komfort-Sensor 62764-214-WL, den 1-fach Relais-Einsatz 64811 U sowie den passenden 1-fach Abdeckrahmen 2511-214 im Design Reflex SI.
Der Relais-Einsatz übernimmt das elektrische Schalten angeschlossener Verbraucher. Die maximale Schaltleistung beträgt 2300 W, für LED-Lasten werden typisch 300 VA angegeben.
Die Montage erfolgt in handelsüblichen Unterputz-Gerätedosen nach DIN 49073. Die erforderliche Einbautiefe beträgt 25 mm.
Automatische Lichtsteuerung
Der Sensor verfügt über eine integrierte Umgebungslichtmessung und schaltet angeschlossene Verbraucher abhängig von Bewegung und Helligkeit. Die Ausschaltverzögerung kann zwischen 30 Sekunden und 30 Minuten eingestellt werden. Zusätzlich ist ein 1-Sekunden-Kurzzeitimpuls möglich.
Für den Treppenhausbetrieb steht eine aktivierbare Ausschaltvorwarnung zur Verfügung. Weitere Funktionen umfassen Grundbeleuchtung, Nacht-Blendschutz, Dauerlicht und Dauer-Aus.
Wireless- und Smart-Home-Integration
Der Bewegungsmelder unterstützt Busch-free@home® Wireless und Busch-flexTronics® Wireless. Dadurch kann er in drahtlose Automatisierungs- und Steuerungslösungen integriert werden.
Die Programmierung kann über Bluetooth mit Smartphone oder Tablet erfolgen. Alternativ ist die Konfiguration über das Web-Interface des System Access Point möglich.
Flexible Steuerungsmöglichkeiten
Der enthaltene Relais-Einsatz ermöglicht das direkte Schalten angeschlossener Verbraucher. In Verbindung mit einem geeigneten Dimmereinsatz flex kann die Beleuchtung zusätzlich gedimmt werden. Dabei übernimmt der jeweilige Dimmereinsatz die eigentliche Dimmfunktion.
Der Bewegungsmelder unterstützt außerdem Zwangseinschaltung, Zwangsabschaltung und einen Überbrückungsschalter. Dadurch kann die automatische Bewegungserfassung bei Bedarf gezielt übersteuert werden.
Bewertung
Das 62764 UJ-214-WL ist eine besonders praktische Lösung, wenn ein komplett ausgestatteter Wireless-Bewegungsmelder für die Unterputzmontage benötigt wird. Gegenüber einem reinen Sensorelement sind Relais-Einsatz und passender Abdeckrahmen bereits enthalten. Die Kombination aus Multilinse, einstellbarer Helligkeit, Treppenhausfunktionen und Wireless-Anbindung macht das Set vielseitig einsetzbar – insbesondere in Treppenhäusern, Fluren und größeren Innenbereichen.
