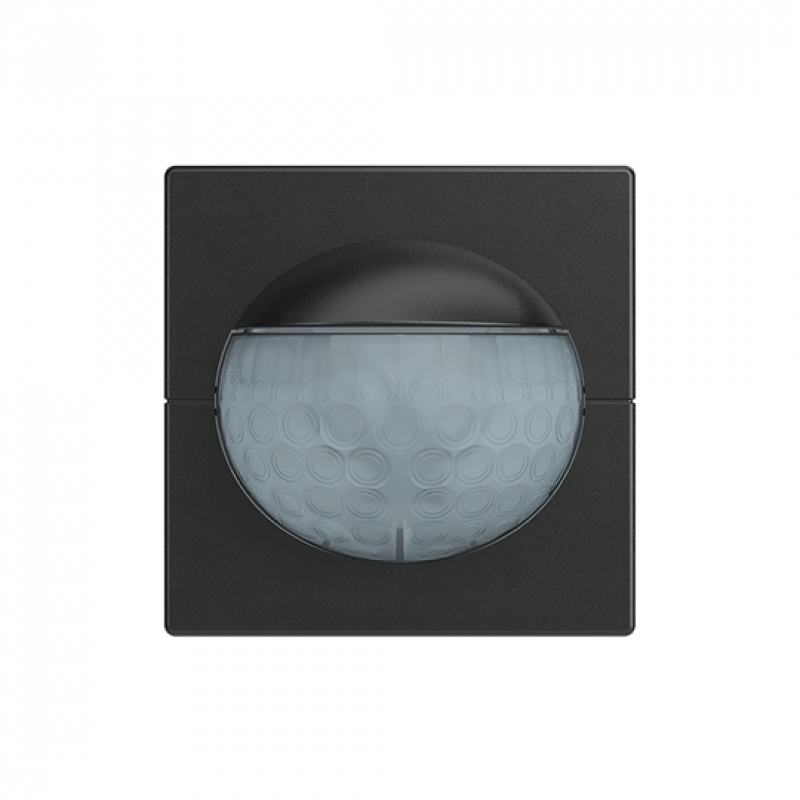

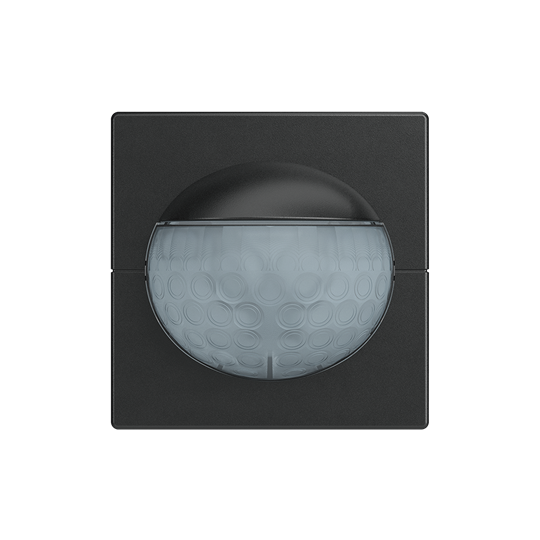

Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-885-WL Wireless mit Multilinse – schwarz matt
Der Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-885-WL ist ein Wireless-Bewegungsmeldersensor mit Multilinse und Umgebungslichtmessung. Er ermöglicht das automatische Schalten angeschlossener Verbraucher in Abhängigkeit von Bewegung und Helligkeit. Zusätzlich kann die Funktion als Tastschalter genutzt werden.
Die integrierte Multilinse ermöglicht die Erfassung bis zum Boden und eignet sich auch für eine Montagehöhe von 2,20 m. Der horizontale Erfassungswinkel kann zwischen 13° und 180° eingestellt werden. Vier Erfassungsebenen sowie 54 Sektoren mit insgesamt 224 Schaltsegmenten ermöglichen eine detaillierte Überwachung des Erfassungsbereichs.
Der Sensor verfügt über eine integrierte Umgebungslichtmessung. Die Helligkeitsschaltschwelle lässt sich einstellen und über eine Teach-in-Funktion an die vorhandenen Lichtverhältnisse anpassen. Dadurch kann die automatische Schaltung gezielt auf die jeweilige Umgebung abgestimmt werden.
Als Wireless-Ausführung kann der Komfort-Sensor über Bluetooth mit einem Smartphone oder Tablet programmiert und fernbedient werden. Zusätzlich ist eine Integration in Busch-free@home® Wireless möglich. Die Programmierung kann über die Busch-free@home® App oder das Web-Interface des System Access Points erfolgen.
Für die automatische Steuerung stehen eine Zeitschaltuhr mit Astrofunktion, Dauerlicht- und Dauer-Aus-Funktion sowie eine automatische Sommer-/Winterzeitumstellung zur Verfügung. Ein helligkeitsunabhängiger Testbetrieb mit Erfassungsanzeige erleichtert die Inbetriebnahme und Kontrolle des Erfassungsbereichs.
In Verbindung mit einem geeigneten Dimmer-Einsatz flex kann die Beleuchtung automatisch gedimmt und ein Lichtwert gespeichert werden. Zusätzlich sind eine timergesteuerte Grundbeleuchtung und ein timergesteuerter Nacht-Blendschutz möglich. Für den Treppenhausbetrieb kann eine Ausschaltvorwarnung aktiviert werden.
Wichtiger Hinweis zum Unterputz-Einsatz
Der 62764-885-WL ist ein Sensoraufsatz und keine vollständige Bewegungsmelder-Einheit. Der benötigte Unterputz-Einsatz ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Der Sensor ist mit den vorgesehenen flex-Einsätzen von Busch-Jaeger kompatibel.
| Geeignete Einsätze | Relais-Einsatz flex 64811 U, Relais-Einsatz flex 64821 U, e-contact-Einsatz flex 64814 U, LED-Tastdimmer-Einsatz flex 64851 U, Nebenstelleneinsatz flex 64891 U |
| Montage | Unterputz auf geeignetem flex-Einsatz |
| Lieferumfang | Komfort-Sensor mit Multilinse; UP-Einsatz nicht enthalten |
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62764-885-WL |
| Hersteller-Artikelnummer | 2CKA006200A0245 |
| EAN | 4011395294550 |
| Produktart | Busch-Wächter® 180 flex Komfort-Sensor |
| Ausführung | Wireless mit Multilinse |
| Farbe | Schwarz |
| Farbton | Schwarz matt, ähnlich RAL 9005 |
| Plattform | 63 |
| Designlinien | Plattform 63, future® linear, Busch-axcent®, carat® |
| Produktreihe | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Montageart | Unterputz, auf geeignetem flex-Einsatz |
| Schutzart | IP20 |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
| Wireless | Ja |
| Vernetzbar | Ja |
| Umgebungstemperatur | -5 bis +45 °C |
Fotometrische Daten
| Erfassungsart | Bewegung und Umgebungshelligkeit |
| Erfassungswinkel horizontal | 13–180° |
| Erfassungsebenen | 4 |
| Max. Reichweite frontal | 8 m |
| Max. Reichweite seitlich | 8 m |
| Montagehöhe | 2,20 m geeignet |
| Erfassung bis zum Boden | Ja |
| Überwachungsdichte | 54 Sektoren mit 224 Schaltsegmenten |
| Helligkeitsschaltschwelle | Einstellbar |
| Teach-in-Funktion | Ja |
Funktionen
| Automatische Schaltung | Abhängig von Bewegung und Helligkeit |
| Tastschalterfunktion | Ja |
| Bluetooth | Ja |
| Smartphone-/Tablet-Steuerung | Ja |
| Busch-free@home® Wireless | Ja |
| Zeitschaltuhr | Ja |
| Astrofunktion | Ja |
| Sommer-/Winterzeitumstellung | Automatisch, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja, für die Helligkeitsschaltschwelle |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige | Ja, im Testbetrieb |
| Master-/Slave-Betrieb | Ja |
| Treppenhausautomatik | Ja |
| Ausschaltvorwarnung | Aktivierbar |
Schalt- und Zeitfunktionen
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Grundbeleuchtung | Timergesteuert möglich |
| Nacht-Blendschutz | Timergesteuert möglich |
| Zufallsgenerator | Ja |
Abmessungen
| Aufbauhöhe | 31 mm |
| Montagehöhe | 2,20 m geeignet |
Kompatibilität
Der Komfort-Sensor ist mit den vorgesehenen flex-Einsätzen von Busch-Jaeger kombinierbar. Dazu gehören Relais-Einsätze, e-contact-Einsätze, LED-Tastdimmer-Einsätze und Nebenstelleneinsätze. Je nach verwendetem Einsatz kann der Sensor für unterschiedliche Schalt- und Dimmaufgaben eingesetzt werden.
Der Erfassungsbereich lässt sich durch eine Haupt-/Nebenstellen-Kombination erweitern. Zusätzlich besteht eine Einschaltmöglichkeit über den Tastereingang des verwendeten Unterputz-Einsatzes.
Wireless- und App-Steuerung
Der Sensor kann als Einzelsteuerung über Bluetooth eingesetzt oder in funkvernetzte Raumsteuerungslösungen integriert werden. Busch-Jaeger gibt eine Vernetzung mit bis zu 32 Geräten an. Über den System Access Point ist eine Integration in Busch-free@home® Wireless mit bis zu 150 Geräten möglich.
Die Programmierung kann über Bluetooth mit der Busch-free@home® App oder über das Web-Interface des System Access Points erfolgen.
Montagehinweis
Der 62764-885-WL wird als Sensoraufsatz auf einem geeigneten Unterputz-Einsatz montiert. Der UP-Einsatz ist separat zu bestellen. Bei der Auswahl des Einsatzes ist die gewünschte Schalt- oder Dimmfunktion zu berücksichtigen.
Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C. Die Multilinse ermöglicht den Einsatz auch bei einer Montagehöhe von 2,20 m.
Bewertung
Der 62764-885-WL ist eine besonders flexible Lösung für die automatische und vernetzte Lichtsteuerung. Neben dem großen einstellbaren Erfassungswinkel bietet die Multilinse den Vorteil einer zuverlässigen Erfassung auch bei 2,20 m Montagehöhe. Bluetooth-Programmierung, free@home Wireless und die Möglichkeit zur Kombination mit Schalt- oder Dimm-Einsätzen machen den Sensor für unterschiedliche Installationskonzepte interessant. Die schwarze matte Ausführung eignet sich zudem für moderne Schalterprogramme. Entscheidend bei der Bestellung: Der passende Unterputz-Einsatz muss separat ausgewählt werden.
