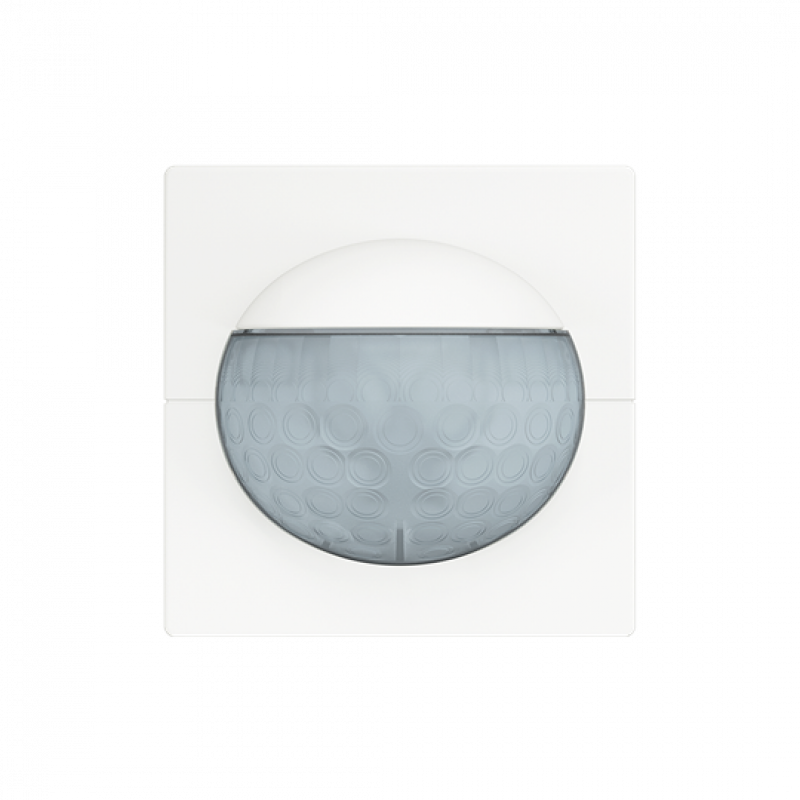

Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-884-WL Wireless mit Multilinse – studioweiß matt
Der Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-884-WL ist ein Wireless-Bewegungsmeldersensor mit Multilinse und Umgebungslichtmessung. Er ermöglicht das automatische Schalten angeschlossener Verbraucher abhängig von Bewegung und Helligkeit. Zusätzlich kann jederzeit eine Tastschalterfunktion genutzt werden.
Die integrierte Multilinse ermöglicht die Erfassung bis zum Boden und ist auch für eine Montagehöhe von 2,20 m geeignet. Der Erfassungswinkel beträgt bis zu 180°. Vier Erfassungsebenen sowie 54 Sektoren mit insgesamt 224 Schaltsegmenten ermöglichen eine detaillierte Überwachung des Erfassungsbereichs.
Der Sensor misst zusätzlich die Umgebungshelligkeit. Die Helligkeitsschaltschwelle kann eingestellt und über eine Teach-in-Funktion an die jeweiligen Lichtverhältnisse angepasst werden. Dadurch lässt sich die automatische Beleuchtungssteuerung gezielt auf die örtlichen Bedingungen abstimmen.
Als Wireless-Ausführung kann der Sensor über Bluetooth mit Smartphone oder Tablet programmiert und fernbedient werden. Die Programmierung erfolgt über die Busch-free@home® App oder das Web-Interface des System Access Points. Darüber hinaus kann der Sensor in Busch-free@home® Wireless integriert werden.
Für die automatische Steuerung stehen eine Zeitschaltuhr mit Astrofunktion, Dauerlicht- und Dauer-Aus-Funktion sowie eine automatische Sommer-/Winterzeitumstellung zur Verfügung. Ein helligkeitsunabhängiger Testbetrieb mit Erfassungsanzeige erleichtert die Inbetriebnahme und Kontrolle des Erfassungsbereichs.
In Kombination mit einem geeigneten Dimmer-Einsatz flex kann die Beleuchtung automatisch gedimmt und wahlweise ein Lichtwert gespeichert werden. Zusätzlich sind eine timergesteuerte Grundbeleuchtung und ein timergesteuerter Nacht-Blendschutz möglich. Für den Treppenhausbetrieb kann eine Ausschaltvorwarnung aktiviert werden.
Wichtiger Hinweis zum Unterputz-Einsatz
Der 62764-884-WL ist ein Sensoraufsatz und keine vollständige Bewegungsmelder-Einheit. Der benötigte Unterputz-Einsatz ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Der Sensor ist mit den vorgesehenen flex-Einsätzen kompatibel.
| Geeignete Einsätze | Relais-Einsatz flex 64811 U, Relais-Einsatz flex 64821 U, e-contact-Einsatz flex 64814 U, LED-Tastdimmer-Einsatz flex 64851 U, Nebenstelleneinsatz flex 64891 U |
| Montage | Unterputz auf geeignetem flex-Einsatz |
| Lieferumfang | Komfort-Sensor mit Multilinse; UP-Einsatz nicht enthalten |
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62764-884-WL |
| Hersteller-Artikelnummer | 2CKA006200A0243 |
| EAN | 4011395294543 |
| Produktart | Busch-Wächter® 180 flex Komfort-Sensor |
| Ausführung | Wireless mit Multilinse |
| Farbe | studioweiß matt |
| Farbton | ähnlich RAL 9016 |
| Plattform | 63 |
| Designlinien | future® linear, Busch-axcent®, Busch-axcent® pur |
| Produktreihe | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Montageart | Unterputz, auf geeignetem flex-Einsatz |
| Schutzart | IP20 |
| Werkstoff | Thermoplast |
| Oberfläche | matt |
| Halogenfrei | Ja |
| Vernetzbar | Ja |
| Wireless | Ja |
| Umgebungstemperatur | -5 bis +45 °C |
Erfassung und Sensorik
| Erfassungsart | Bewegung und Umgebungshelligkeit |
| Erfassungswinkel horizontal | 13–180° |
| Erfassungsebenen | 4 |
| Max. Reichweite frontal | 8 m |
| Max. Reichweite seitlich | 8 m bei 2,20 m Montagehöhe |
| Montagehöhe | 0,8–1,2 m, alternativ 2,20 m |
| Erfassung bis zum Boden | Ja |
| Überwachungsdichte | 54 Sektoren mit 224 Schaltsegmenten |
| Helligkeitsschaltschwelle | 5 Lux bis Tagesbetrieb |
| Teach-in-Funktion | Ja |
Funktionen
| Automatische Schaltung | Abhängig von Bewegung und Helligkeit |
| Tastschalterfunktion | Ja |
| Bluetooth | Ja |
| Smartphone-/Tablet-Steuerung | Ja |
| Busch-free@home® Wireless | Ja |
| Zeitschaltuhr | Ja |
| Astrofunktion | Ja |
| Sommer-/Winterzeitumstellung | Automatisch, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja, für die Helligkeitsschaltschwelle |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige | Ja, im Testbetrieb |
| Master-/Slave-Betrieb | Ja |
| Treppenhausautomatik | Ja |
| Ausschaltvorwarnung | Aktivierbar |
Schalt- und Zeitfunktionen
| Ausschaltverzögerung | Ca. 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Grundbeleuchtung | Timergesteuert möglich |
| Nacht-Blendschutz | Timergesteuert möglich |
| Zufallsgenerator | Ja |
Abmessungen
| Höhe | 55 mm |
| Breite | 55 mm |
| Tiefe | 45 mm |
| Aufbauhöhe | 31 mm |
Kompatibilität
Der Komfort-Sensor ist mit den vorgesehenen flex-Einsätzen von Busch-Jaeger kombinierbar. Unterstützt werden Relais-Einsätze, e-contact-Einsätze, LED-Tastdimmer-Einsätze und Nebenstelleneinsätze. Je nach verwendetem Einsatz kann der Sensor für unterschiedliche Schalt- und Dimmaufgaben eingesetzt werden.
Bei Verwendung eines Dimmer-Einsatzes flex kann die Beleuchtung automatisch gedimmt und ein gewünschter Lichtwert gespeichert werden. Der Erfassungsbereich lässt sich außerdem durch eine Haupt-/Nebenstellen-Kombination erweitern.
Wireless- und App-Steuerung
Der Sensor kann über Bluetooth mit Smartphone oder Tablet programmiert und bedient werden. Die Konfiguration erfolgt über die Busch-free@home® App oder über das Web-Interface des System Access Points. Dadurch lassen sich die Funktionen komfortabel an die jeweilige Anwendung anpassen.
Über Busch-free@home® Wireless kann der Sensor mit weiteren geeigneten Systemkomponenten vernetzt werden. Die drahtlose Steuerung ermöglicht eine flexible Erweiterung der automatisierten Licht- und Raumsteuerung.
Montagehinweis
Der 62764-884-WL wird als Sensoraufsatz auf einem geeigneten Unterputz-Einsatz montiert. Der UP-Einsatz ist separat zu bestellen. Bei der Auswahl des Einsatzes ist die gewünschte Schalt- oder Dimmfunktion zu berücksichtigen.
Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C. Die Multilinse ermöglicht den Einsatz sowohl bei einer Montagehöhe von etwa 0,8–1,2 m als auch alternativ bei 2,20 m.
Bewertung
Der 62764-884-WL ist eine vielseitige Lösung für eine automatisierte und vernetzte Lichtsteuerung. Die Kombination aus Multilinse, einstellbarem Erfassungswinkel, Helligkeitsmessung und Wireless-Kommunikation erlaubt eine flexible Anpassung an unterschiedliche Raumsituationen. Die studioweiße matte Ausführung eignet sich besonders für moderne Schalterprogramme. Wichtig für die Planung: Der Sensor ist ein Aufsatz und benötigt einen separat zu bestellenden flex-Unterputz-Einsatz.
