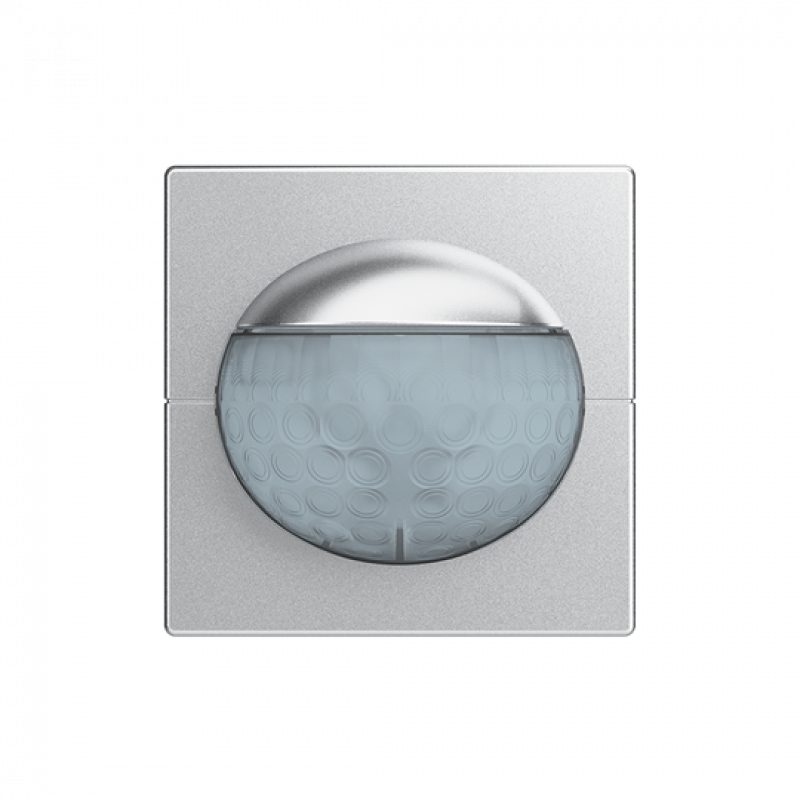

Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-866-WL Wireless mit Multilinse – Edelstahl, pur edelstahl
Der Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-866-WL ist ein Wireless-Bewegungsmeldersensor mit Multilinse und Umgebungslichtmessung. Er ermöglicht das automatische Schalten angeschlossener Verbraucher in Abhängigkeit von Bewegung und Helligkeit. Zusätzlich kann die Funktion als Tastschalter genutzt werden.
Die integrierte Multilinse ermöglicht eine zuverlässige Erfassung bis zum Boden und eignet sich auch für eine Montagehöhe von 2,20 m. Der horizontale Erfassungswinkel lässt sich von 13° bis 180° einstellen. Vier Erfassungsebenen sowie 54 Sektoren mit insgesamt 224 Schaltsegmenten ermöglichen eine detaillierte Überwachung des Erfassungsbereichs.
Der Sensor verfügt über eine integrierte Umgebungslichtmessung. Die Helligkeitsschaltschwelle kann eingestellt und über eine Teach-in-Funktion an die örtlichen Lichtverhältnisse angepasst werden. Dadurch lässt sich die automatische Schaltung gezielt auf die jeweilige Umgebung abstimmen.
Als Wireless-Ausführung kann der Komfort-Sensor über Bluetooth mit einem Smartphone oder Tablet programmiert und fernbedient werden. Die Programmierung ist über die Busch-free@home® App oder das Web-Interface des System Access Points möglich. Der Sensor kann außerdem in funkvernetzte Raumsteuerungslösungen integriert werden.
Für die automatische Steuerung stehen unter anderem eine Zeitschaltuhr mit Astrofunktion, Dauerlicht- und Dauer-Aus-Funktion sowie eine automatische Sommer-/Winterzeitumstellung zur Verfügung. Ein helligkeitsunabhängiger Testbetrieb mit Erfassungsanzeige erleichtert die Einrichtung und Kontrolle des Erfassungsbereichs.
In Kombination mit einem geeigneten Dimmer-Einsatz flex kann die Beleuchtung automatisch gedimmt und wahlweise ein Lichtwert gespeichert werden. Zusätzlich sind eine timergesteuerte Grundbeleuchtung und ein timergesteuerter Nacht-Blendschutz möglich. Für den Treppenhausbetrieb kann eine Ausschaltvorwarnung aktiviert werden.
Wichtiger Hinweis zum Unterputz-Einsatz
Der 62764-866-WL ist ein Sensoraufsatz und keine vollständige Bewegungsmelder-Einheit. Der erforderliche Unterputz-Einsatz ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Der Sensor ist mit allen vorgesehenen flex-Einsätzen von Busch-Jaeger kombinierbar.
| Geeignete Einsätze | Relais-Einsatz flex 64811 U, Relais-Einsatz flex 64821 U, e-contact-Einsatz flex 64814 U, LED-Tastdimmer-Einsatz flex 64851 U, Nebenstelleneinsatz flex 64891 U |
| Montage | Unterputz auf geeignetem flex-Einsatz |
| Lieferumfang | Komfort-Sensor mit Multilinse; UP-Einsatz nicht enthalten |
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62764-866-WL |
| Hersteller-Artikelnummer | 2CKA006200A0248 |
| EAN | 4011395294567 |
| Produktart | Busch-Wächter® 180 flex Komfort-Sensor |
| Ausführung | Wireless mit Multilinse |
| Farbe | Edelstahl |
| Designlinie | pur edelstahl |
| Produktreihe | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Montageart | Unterputz, auf geeignetem flex-Einsatz |
| Schutzart | IP20 |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
| Vernetzbar | Ja |
| Wireless | Ja |
| Umgebungstemperatur | -5 bis +45 °C |
Erfassung und Sensorik
| Erfassungsart | Bewegung und Umgebungshelligkeit |
| Erfassungswinkel horizontal | 13–180° |
| Erfassungsebenen | 4 |
| Max. Reichweite frontal | 8 m |
| Max. Reichweite seitlich | 8 m |
| Montagehöhe | 2,20 m geeignet |
| Erfassung bis zum Boden | Ja |
| Überwachungsdichte | 54 Sektoren mit 224 Schaltsegmenten |
| Helligkeitsschaltschwelle | Einstellbar |
| Teach-in-Funktion | Ja |
Funktionen
| Automatische Schaltung | Abhängig von Bewegung und Helligkeit |
| Tastschalterfunktion | Ja |
| Bluetooth | Ja |
| Smartphone-/Tablet-Steuerung | Ja |
| Busch-free@home® Wireless | Ja |
| Zeitschaltuhr | Ja |
| Astrofunktion | Ja |
| Sommer-/Winterzeitumstellung | Automatisch, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja, für die Helligkeitsschaltschwelle |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige | Ja, im Testbetrieb |
| Master-/Slave-Betrieb | Ja |
| Treppenhausautomatik | Ja |
| Ausschaltvorwarnung | Aktivierbar |
Schalt- und Zeitfunktionen
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Grundbeleuchtung | Timergesteuert möglich |
| Nacht-Blendschutz | Timergesteuert möglich |
| Zufallsgenerator | Ja |
Abmessungen
| Aufbauhöhe | 31 mm |
| Montagehöhe | 2,20 m geeignet |
Kompatibilität
Der Komfort-Sensor ist mit den vorgesehenen flex-Einsätzen von Busch-Jaeger kombinierbar. Dazu gehören Relais-Einsätze, e-contact-Einsätze, LED-Tastdimmer-Einsätze und Nebenstelleneinsätze. Je nach verwendetem Einsatz kann der Sensor für unterschiedliche Schalt- und Dimmaufgaben eingesetzt werden.
Der Erfassungsbereich kann durch eine Haupt-/Nebenstellen-Kombination erweitert werden. Zusätzlich besteht eine Einschaltmöglichkeit über den Tastereingang des verwendeten Unterputz-Einsatzes.
Wireless- und App-Steuerung
Der Sensor kann als Einzelsteuerung über Bluetooth eingesetzt oder in funkvernetzte Raumsteuerungslösungen mit bis zu 32 Geräten integriert werden. Über einen System Access Point ist außerdem die Einbindung in Busch-free@home® Wireless mit bis zu 150 Geräten möglich.
Die Programmierung kann per Bluetooth mit der Busch-free@home® App oder über das Web-Interface des System Access Points erfolgen. Dadurch lassen sich die Sensorfunktionen komfortabel an die jeweilige Anwendung anpassen.
Montagehinweis
Der 62764-866-WL wird als Sensoraufsatz auf einem geeigneten Unterputz-Einsatz montiert. Der UP-Einsatz ist separat zu bestellen. Bei der Auswahl des Einsatzes ist die gewünschte Schalt- oder Dimmfunktion zu berücksichtigen.
Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C. Die Multilinse ist auch für eine Montagehöhe von 2,20 m geeignet.
Bewertung
Der 62764-866-WL verbindet eine fein anpassbare Bewegungserfassung mit Helligkeitsmessung und umfangreichen Wireless-Funktionen. Die Edelstahl-Ausführung der Designlinie pur edelstahl ist insbesondere für hochwertige Schalterprogramme interessant. Technisch überzeugt der Sensor durch den großen einstellbaren Erfassungswinkel, die Multilinse und die Möglichkeit zur Integration in Busch-free@home® Wireless. Bei der Planung muss berücksichtigt werden, dass der passende Unterputz-Einsatz separat benötigt wird.
