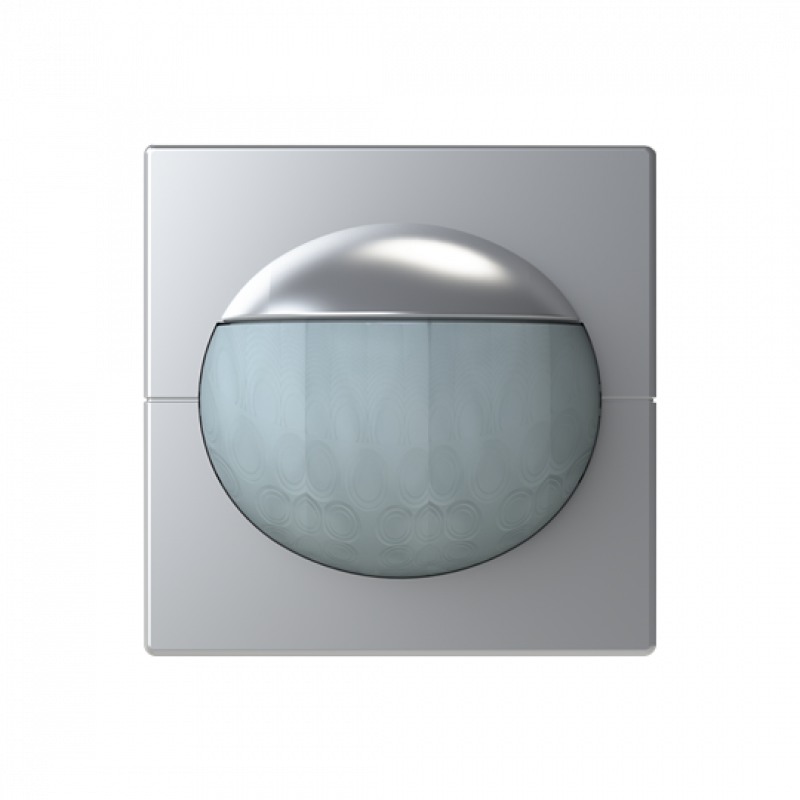

Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-83-WL Wireless mit Multilinse – Alusilber
Der Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-83-WL ist ein Wireless-Bewegungsmeldersensor mit Multilinse und Umgebungslichtmessung. Er ermöglicht das automatische Schalten angeschlossener Verbraucher in Abhängigkeit von Bewegung und Helligkeit. Zusätzlich kann die Funktion als Tastschalter genutzt werden.
Die integrierte Multilinse ermöglicht eine zuverlässige Bewegungserfassung bis zum Boden und ist auch für eine Montagehöhe von 2,20 m geeignet. Der Erfassungswinkel lässt sich horizontal von 13° bis 180° einstellen. Vier Erfassungsebenen sowie 54 Sektoren mit insgesamt 224 Schaltsegmenten ermöglichen eine detaillierte Überwachung des Erfassungsbereichs.
Der Sensor verfügt über eine Umgebungslichtmessung und kann die Beleuchtung abhängig von Bewegung und Helligkeit steuern. Die Helligkeitsschaltschwelle lässt sich einstellen und über eine Teach-in-Funktion an die jeweiligen Umgebungsbedingungen anpassen.
Als Wireless-Ausführung kann der Komfort-Sensor über Bluetooth mit einem Smartphone oder Tablet bedient und programmiert werden. Darüber hinaus ist er für Busch-free@home® Wireless geeignet. Die Programmierung kann über die Busch-free@home App oder über das Web-Interface des System Access Points erfolgen.
Für die automatische Steuerung stehen unter anderem eine Zeitschaltuhr mit Astrofunktion, Dauerlicht- und Dauer-Aus-Funktion sowie eine automatische Sommer-/Winterzeitumstellung zur Verfügung. Ein helligkeitsunabhängiger Testbetrieb mit Erfassungsanzeige erleichtert die Einrichtung und Kontrolle des Erfassungsbereichs.
In Verbindung mit einem geeigneten Dimmer-Einsatz flex kann die Beleuchtung automatisch gedimmt und ein Lichtwert gespeichert werden. Zusätzlich sind eine timergesteuerte Grundbeleuchtung und ein timergesteuerter Nacht-Blendschutz möglich. Für den Treppenhausbetrieb kann eine Ausschaltvorwarnung aktiviert werden.
Wichtiger Hinweis zum Unterputz-Einsatz
Der 62764-83-WL ist ein Sensoraufsatz und keine vollständige Bewegungsmelder-Einheit. Der benötigte Unterputz-Einsatz ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Der Sensor ist mit den vorgesehenen flex-Einsätzen von Busch-Jaeger kompatibel.
| Geeignete Einsätze | Relais-Einsatz flex 64811 U, Relais-Einsatz flex 64821 U, e-contact-Einsatz flex 64814 U, LED-Tastdimmer-Einsatz flex 64851 U, Nebenstelleneinsatz flex 64891 U |
| Montage | Unterputz auf geeignetem flex-Einsatz |
| Lieferumfang | Komfort-Sensor mit Multilinse; UP-Einsatz nicht enthalten |
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62764-83-WL |
| Bestellnummer | 2CKA006200A0237 |
| EAN | 4011395294512 |
| Produktart | Busch-Wächter® 180 flex Komfort-Sensor |
| Ausführung | Wireless mit Multilinse |
| Farbe | Alusilber |
| Plattform | 63 |
| Designlinien | future® linear, Busch-axcent®, Busch-axcent® pur |
| Produktreihe | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Montageart | Unterputz, auf geeignetem flex-Einsatz |
| Aufbauhöhe | 31 mm |
| Schutzart | IP20 |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
| Wireless | Ja |
| Vernetzbar | Ja |
Erfassung und Sensorik
| Erfassungsart | Bewegung und Umgebungshelligkeit |
| Erfassungswinkel horizontal | 13–180° |
| Erfassungsebenen | 4 |
| Max. Reichweite frontal | 8 m |
| Max. Reichweite seitlich | 8 m |
| Montagehöhe | 2,20 m geeignet |
| Erfassung bis zum Boden | Ja |
| Überwachungsdichte | 54 Sektoren mit 224 Schaltsegmenten |
| Helligkeitsschaltschwelle | Einstellbar |
| Teach-in-Funktion | Ja |
Funktionen
| Automatische Schaltung | Abhängig von Bewegung und Helligkeit |
| Tastschalterfunktion | Ja |
| Bluetooth | Ja |
| Smartphone-/Tablet-Steuerung | Ja |
| Busch-free@home® Wireless | Ja |
| Zeitschaltuhr | Ja |
| Astrofunktion | Ja |
| Sommer-/Winterzeitumstellung | Automatisch, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige | Ja, im Testbetrieb |
| Master-/Slave-Betrieb | Ja |
| Treppenhausautomatik | Ja |
| Ausschaltvorwarnung | Aktivierbar |
Schalt- und Zeitfunktionen
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Grundbeleuchtung | Timergesteuert möglich |
| Nacht-Blendschutz | Timergesteuert möglich |
| Zufallsgenerator | Ja |
Abmessungen
| Aufbauhöhe | 31 mm |
| Montagehöhe | 2,20 m geeignet |
Kompatibilität
Der Komfort-Sensor ist mit den vorgesehenen flex-Einsätzen von Busch-Jaeger kombinierbar. Dazu gehören Relais-Einsätze, e-contact-Einsätze, LED-Tastdimmer-Einsätze und Nebenstelleneinsätze. Je nach verwendetem Einsatz kann der Sensor für unterschiedliche Schalt- und Dimmaufgaben eingesetzt werden.
Der Erfassungsbereich lässt sich durch eine Haupt-/Nebenstellen-Kombination erweitern. Eine zusätzliche Einschaltmöglichkeit besteht über den Tastereingang des verwendeten Unterputz-Einsatzes.
Wireless- und App-Steuerung
Der Sensor kann über Bluetooth mit einem Smartphone oder Tablet programmiert und fernbedient werden. Die Programmierung erfolgt über die Busch-free@home App oder das Web-Interface des System Access Points. Dadurch kann der Sensor ohne direkte Bedienung am Gerät konfiguriert und an die jeweilige Anwendung angepasst werden.
Montagehinweis
Der 62764-83-WL wird als Sensoraufsatz auf einem geeigneten Unterputz-Einsatz montiert. Der UP-Einsatz ist separat zu bestellen. Bei der Auswahl des Einsatzes ist die gewünschte Schalt- oder Dimmfunktion zu berücksichtigen.
Die angegebenen Reichweiten beziehen sich auf eine Umgebungstemperatur von 21 °C. Die Multilinse ist auch für eine Montagehöhe von 2,20 m geeignet.
Bewertung
Der 62764-83-WL ist eine vielseitige Lösung für die automatische und vernetzte Lichtsteuerung. Die Kombination aus Multilinse, großem einstellbarem Erfassungswinkel, Helligkeitsmessung und Wireless-Funktion bietet zahlreiche Einsatzmöglichkeiten. Besonders praktisch ist die Bluetooth-Programmierung, während die Kompatibilität mit verschiedenen flex-Einsätzen eine Anpassung an Schalt- und Dimmaufgaben ermöglicht. Bei der Bestellung muss lediglich berücksichtigt werden, dass der passende Unterputz-Einsatz nicht Bestandteil des Sensors ist.
