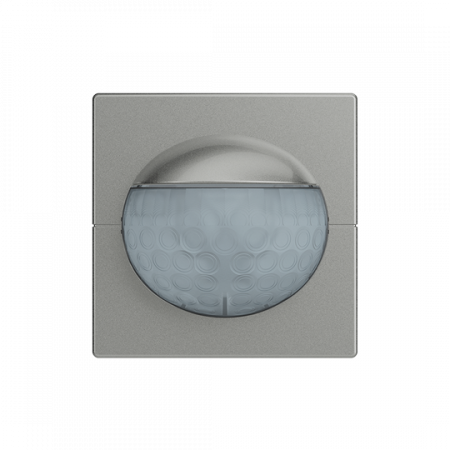

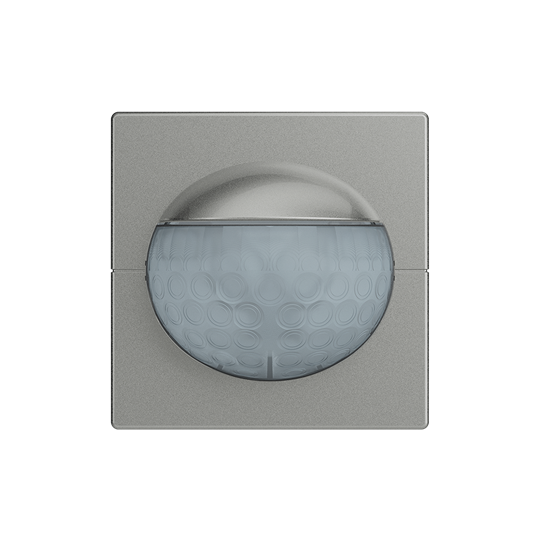

Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-803-WL Wireless mit Multilinse – grau metallic
Der Busch-Jaeger Busch-Wächter® 180 flex Komfort-Sensor 62764-803-WL ist ein Wireless-Bewegungsmeldersensor mit Multilinse und Umgebungslichtmessung. Er dient zum automatischen Schalten angeschlossener Verbraucher in Abhängigkeit von Bewegung und Helligkeit und kann zusätzlich als Tastschalter verwendet werden.
Die Multilinse ermöglicht die Erfassung bis zum Boden und eignet sich auch für eine Montagehöhe von 2,20 m. Der horizontale Erfassungswinkel kann zwischen 13° und 180° eingestellt werden. Vier Erfassungsebenen sowie 54 Sektoren mit insgesamt 224 Schaltsegmenten ermöglichen eine detaillierte Erfassung des überwachten Bereichs.
Der Komfort-Sensor ist für die drahtlose Vernetzung ausgelegt. Die Programmierung und Fernbedienung kann über Bluetooth mit Smartphone oder Tablet erfolgen. Darüber hinaus unterstützt der Sensor Busch-free@home® Wireless und kann über den System Access Point in entsprechende Automatisierungslösungen eingebunden werden.
Zur automatischen Steuerung stehen zahlreiche Funktionen zur Verfügung. Dazu gehören eine Zeitschaltuhr mit Astrofunktion, eine einstellbare Helligkeitsschaltschwelle, Dauerlicht- und Dauer-Aus-Funktion sowie eine automatische Sommer-/Winterzeitumstellung. Eine Teach-in-Funktion und ein helligkeitsunabhängiger Testbetrieb erleichtern die Einrichtung des Erfassungsbereichs.
In Kombination mit einem geeigneten Dimmer-Einsatz flex kann der Sensor die Beleuchtung automatisch dimmen und bei Bedarf einen Lichtwert speichern. Zusätzlich sind eine timergesteuerte Grundbeleuchtung, ein Nacht-Blendschutz sowie eine aktivierbare Ausschaltvorwarnung für den Treppenhausbetrieb möglich.
Wichtiger Hinweis zum Unterputz-Einsatz
Der 62764-803-WL ist ein Sensoraufsatz. Der erforderliche Unterputz-Einsatz ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Der Sensor ist mit den vorgesehenen flex-Einsätzen von Busch-Jaeger kombinierbar.
| Geeignete Einsätze | Relais-Einsatz flex 64811 U, Relais-Einsatz flex 64821 U, e-contact-Einsatz flex 64814 U, LED-Tastdimmer-Einsatz flex 64851 U, Nebenstelleneinsatz flex 64891 U |
| Montage | Unterputz auf geeignetem flex-Einsatz |
| Lieferumfang | Komfort-Sensor mit Multilinse; UP-Einsatz nicht enthalten |
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62764-803-WL |
| Bestellnummer | 2CKA006200A0241 |
| EAN | 4011395294536 |
| Produktart | Busch-Wächter® 180 flex Komfort-Sensor |
| Ausführung | Wireless mit Multilinse |
| Farbe | Grau metallic |
| Plattform | 63 |
| Produktreihe | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Montageart | Unterputz, auf geeignetem flex-Einsatz |
| Aufbauhöhe | 31 mm |
| Schutzart | IP20 |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
| Wireless | Ja |
| Vernetzbar | Ja |
Erfassung und Sensorik
| Erfassungsart | Bewegung und Umgebungshelligkeit |
| Erfassungswinkel horizontal | 13–180° |
| Erfassungsebenen | 4 |
| Max. Reichweite frontal | 8 m |
| Max. Reichweite seitlich | 8 m |
| Montagehöhe | 2,20 m geeignet |
| Erfassung bis zum Boden | Ja |
| Überwachungsdichte | 54 Sektoren mit 224 Schaltsegmenten |
| Helligkeitsschaltschwelle | Einstellbar |
Funktionen
| Automatische Schaltung | Abhängig von Bewegung und Helligkeit |
| Tastschalterfunktion | Ja |
| Bluetooth | Ja |
| Smartphone-/Tablet-Steuerung | Ja |
| Busch-free@home® Wireless | Ja |
| Zeitschaltuhr | Ja |
| Astrofunktion | Ja |
| Sommer-/Winterzeitumstellung | Automatisch, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige | Ja, im Testbetrieb |
| Master-/Slave-Betrieb | Ja |
| Treppenhausautomatik | Ja |
| Ausschaltvorwarnung | Aktivierbar |
Schalt- und Zeitfunktionen
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Grundbeleuchtung | Timergesteuert möglich |
| Nacht-Blendschutz | Timergesteuert möglich |
| Zufallsgenerator | Ja |
Abmessungen
| Aufbauhöhe | 31 mm |
| Montagehöhe | 2,20 m geeignet |
Kompatibilität
Der Komfort-Sensor ist mit den vorgesehenen flex-Einsätzen von Busch-Jaeger kombinierbar. Dazu gehören Relais-Einsätze, e-contact-Einsätze, LED-Tastdimmer-Einsätze und Nebenstelleneinsätze. Dadurch kann die Sensorfunktion je nach eingesetztem Unterputz-Einsatz für unterschiedliche Schalt- und Dimmaufgaben verwendet werden.
Der Erfassungsbereich kann durch eine Haupt-/Nebenstellen-Kombination erweitert werden. Eine zusätzliche Einschaltmöglichkeit besteht über den Tastereingang des verwendeten Unterputz-Einsatzes.
Wireless- und App-Steuerung
Der Sensor kann über Bluetooth mit einem Smartphone oder Tablet programmiert und fernbedient werden. Die Programmierung ist über die Busch-free@home App oder über das Web-Interface des System Access Points möglich. Zusätzlich unterstützt das Gerät free@home Wireless für die drahtlose Vernetzung mit weiteren Systemkomponenten.
Montagehinweis
Der 62764-803-WL wird als Sensoraufsatz auf einem geeigneten Unterputz-Einsatz montiert. Der UP-Einsatz ist separat zu bestellen. Bei der Auswahl des Einsatzes ist die gewünschte Schalt- oder Dimmfunktion zu berücksichtigen.
Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C. Die Multilinse ist auch für eine Montagehöhe von 2,20 m geeignet.
Bewertung
Der 62764-803-WL bietet eine umfangreiche Kombination aus Bewegungserfassung, Helligkeitsmessung und Wireless-Funktionen. Besonders praktisch ist die Multilinse, da sie auch bei einer Montagehöhe von 2,20 m eingesetzt werden kann. Die Möglichkeit zur Bluetooth-Programmierung sowie zur Integration in Busch-free@home® Wireless macht den Sensor interessant für moderne, vernetzte Lichtsteuerungen. Bei der Artikelzusammenstellung muss allerdings berücksichtigt werden, dass der passende Unterputz-Einsatz separat benötigt wird.
