Busch-Jaeger 62762 UJ-84-WL Busch-Wächter® 180 flex Komplettset Komfort, Wireless, 180°, Selectlinse, studioweiß
Der Busch-Jaeger 62762 UJ-84-WL ist ein einbaufertiges Busch-Wächter® 180 flex Komplettset für die Unterputzmontage. Das Set kombiniert den Komfort-Sensor mit Selectlinse, einen 1-fach Relais-Einsatz und einen passenden 1-fach Abdeckrahmen der Designlinie future® linear.
Der Bewegungsmelder erfasst Bewegungen über einen horizontalen Winkel von 180° und erreicht bei einer Montagehöhe von 1,1 m bis zu 12 m Reichweite frontal und seitlich. Die Ansprechhelligkeit ist einstellbar und kann an die jeweiligen Lichtverhältnisse angepasst werden.
Die integrierte Selectlinse verfügt über eine Tierschneise. Zusätzlich kann der Sensor über Bluetooth mit einem Smartphone oder Tablet programmiert und in Busch-free@home® Wireless sowie Busch-flexTronics® Wireless eingebunden werden.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62762 UJ-84-WL |
| Hersteller-Artikelnummer | 2CKA006200A0195 |
| EAN | 4011395294345 |
| Produktart | Bewegungsmelder-Komplettset |
| Produktreihe | Busch-Wächter® 180 flex |
| Systeme | Busch-free@home®, Busch-free@home® Wireless, Busch-flexTronics® Wireless |
| Designlinie | future® linear |
| Plattform | Plattform 63 |
| Farbe | studioweiß |
| RAL-Nummer ähnlich | RAL 9016 |
| Montageart | Unterputz |
| Schutzart | IP20 |
| Werkstoff | Thermoplast |

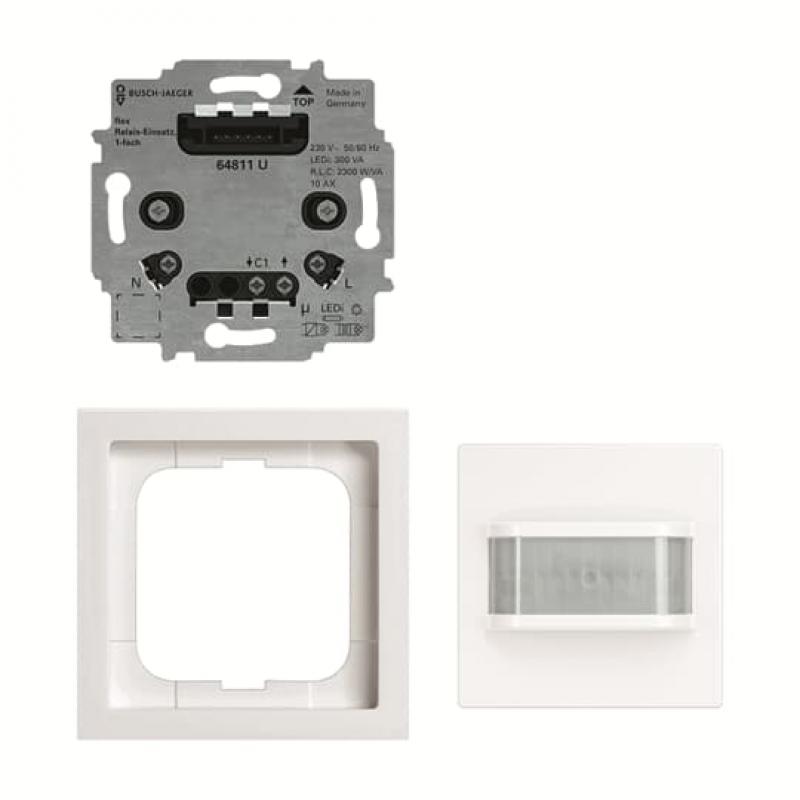

Set-Bestandteile
| Komfort-Sensor | Busch-Wächter® 180 flex 62762-84-WL |
| Relais-Einsatz | 64811 U, 1-fach |
| Abdeckrahmen | 1721-184K, 1-fach, future® linear |
| Ausführung | Einbaufertiges Komplettset |
Sensor- und Erfassungsdaten
| Sensortyp | Passiv-Infrarot |
| Erfassungswinkel horizontal | 13–180° |
| Max. Reichweite frontal | 12 m |
| Max. Reichweite seitlich | 12 m |
| Tierschneise | Ja |
| Ansprechhelligkeit | 5–500 Lux bis Tagbetrieb |
| Ansprechhelligkeit einstellbar | Ja |
| Optimale Montagehöhe | 1,1 m |
| Montagehöhe | 0,8–1,2 m |
| Anzahl Schaltzonen | 1 |
Elektrische Daten
| Nennspannung | 230 V AC |
| Frequenz | 50 Hz |
| Nennstrom | 10 A |
| Max. Schaltleistung | 2.300 W |
| Max. Schaltleistung LED | 300 W |
| Max. Einschaltstrom | 80 A |
| Leistungsfaktor | cos φ 0,9 |
Schaltfunktionen
| Ausgang | 1 Schließer, potenzialgebunden |
| Min. Einschaltdauer | 30 s |
| Max. Einschaltdauer | 30 min |
| Überbrückungsschalter | Ja |
| Nebenstelleneingang | Ja |
| Zwangseinschaltung | Ja |
| Zwangsabschaltung | Ja |
| Alarmfunktion | Ja |
| Konstantlichtregelung | Nein |
| Treppenlichtautomatik | Nein |
Wireless und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Vernetzbar | Ja |
| Fernbedienbar | Ja |
| Bluetooth-Programmierung | Ja |
| Smartphone-/Tablet-App | Ja |
Funktionen des Komfort-Sensors
| Umgebungslichtmessung | Ja |
| Tastschalterfunktion | Ja |
| Dimmfunktion mit Dimmeinsatz | Ja |
| Lichtwertspeicherung | Ja, wahlweise |
| Grundbeleuchtung | Ja, timergesteuert |
| Nacht-Blendschutz | Ja, timergesteuert |
| Ausschaltvorwarnung | Ja, aktivierbar |
| Astro-Zeitschaltuhr | Ja |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in Helligkeitsschwelle | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
Abmessungen
| Breite | 80 mm |
| Höhe | 80 mm |
| Tiefe | 52 mm |
| Einbautiefe | 25 mm |
| Mindesttiefe der Gerätedose | 25 mm |
Temperaturbereich
| Betriebstemperatur | -5 bis +45 °C |
Montage
Das Komplettset ist für die Unterputzmontage vorgesehen. Es darf nur in handelsüblichen UP-Gerätedosen nach DIN 49073 Teil 1 montiert werden. Die erforderliche Mindesttiefe der Gerätedose beträgt 25 mm.
Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C. Für eine optimale Erfassung wird eine Montagehöhe von etwa 1,1 m empfohlen.
Bewegungserfassung
Der Komfort-Sensor arbeitet mit passiver Infrarottechnik und erfasst Bewegungen über einen horizontalen Erfassungsbereich von bis zu 180°. Die maximale Reichweite beträgt frontal und seitlich jeweils bis zu 12 m.
Die Selectlinse verfügt über eine Tierschneise, durch die der Erfassungsbereich im unteren Bereich reduziert wird. Die tatsächliche Reichweite kann abhängig von Montagehöhe, Bewegungsrichtung und örtlichen Bedingungen abweichen.
Helligkeitsmessung
Der Sensor misst zusätzlich das Umgebungslicht. Die Ansprechhelligkeit kann zwischen 5 und 500 Lux bis zum Tagbetrieb eingestellt werden. Über die Teach-in-Funktion kann die gewünschte Helligkeitsschwelle eingelernt werden.
Dadurch kann die automatische Schaltung abhängig von Bewegung und vorhandener Umgebungshelligkeit erfolgen.
Relais-Einsatz
Der im Set enthaltene Relais-Einsatz flex 64811 U übernimmt die direkte Schaltung des angeschlossenen Verbrauchers. Der Ausgang ist als potenzialgebundener Schließer ausgeführt.
Die maximale Schaltleistung beträgt 2.300 W. Für LED-Lasten wird eine maximale Schaltleistung von 300 W angegeben. Zusätzlich steht ein Nebenstelleneingang zur Verfügung.
Komfortfunktionen
Der Komfort-Sensor bietet neben der klassischen Bewegungserfassung verschiedene Zusatzfunktionen. Dazu gehören eine timergesteuerte Grundbeleuchtung, eine Nacht-Blendschutzfunktion und eine aktivierbare Ausschaltvorwarnung für entsprechende Anwendungen.
Außerdem sind eine Astrofunktion, automatische Sommer-/Winterzeitumstellung, Dauerlicht und Dauer-Aus sowie ein helligkeitsunabhängiger Testbetrieb mit Erfassungsanzeige verfügbar.
Dimmfunktion
In Verbindung mit einem geeigneten LED-Tastdimmer-Einsatz flex kann der Sensor auch zur Dimmung der Beleuchtung eingesetzt werden. Dabei handelt es sich um eine Funktion in Kombination mit einem entsprechenden Dimmeinsatz und nicht um eine im enthaltenen Relais-Einsatz integrierte Dimmfunktion.
Wireless-Integration
Der Bewegungsmelder kann drahtlos in Busch-free@home® Wireless und Busch-flexTronics® Wireless integriert werden. Die Programmierung und Konfiguration kann über Bluetooth mit einem Smartphone oder Tablet erfolgen.
In Verbindung mit einem System Access Point lässt sich der Sensor in funkvernetzte Raumsteuerungslösungen integrieren. Dabei können weitere geeignete Systemkomponenten miteinander verknüpft werden.
Erweiterung des Erfassungsbereichs
Der Erfassungsbereich kann durch eine Haupt-/Nebenstellen-Kombination erweitert werden. Zusätzlich besteht eine Einschaltmöglichkeit über den Tastereingang des Unterputz-Einsatzes.
Design und Lieferumfang
Das Set wird in der Farbe studioweiß für die Designlinie future® linear geliefert. Der passende 1-fach Abdeckrahmen 1721-184K ist bereits Bestandteil des Komplettsets.
Dadurch müssen Sensor, Unterputz-Einsatz und Abdeckrahmen nicht separat zusammengestellt werden.
Technischer Hinweis
Das Komplettset wird mit 230 V AC betrieben. Der elektrische Anschluss darf ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
Die Wireless-Funktion bezieht sich auf die drahtlose Kommunikation und Vernetzung des Sensors. Die im Set enthaltene Relais-Schaltstufe ist für die lokale Lastschaltung vorgesehen.
Bewertung
Der 62762 UJ-84-WL ist besonders interessant, wenn ein komplett montierbares Busch-Wächter® System mit Wireless-Funktion gesucht wird. Der wesentliche Vorteil gegenüber einem reinen Sensoreinsatz liegt in der bereits abgestimmten Kombination aus Komfort-Sensor, Relais-Einsatz und Abdeckrahmen. Die 180° Erfassung mit bis zu 12 m Reichweite, die einstellbare Helligkeitsschwelle und die umfangreichen Komfortfunktionen machen das Set vielseitig einsetzbar. Die Integration in Busch-free@home® Wireless und Busch-flexTronics® Wireless erweitert die Möglichkeiten zusätzlich.
