Busch-Jaeger 62762 UJ-214-WL Busch-Wächter® 180 flex Komplettset Komfort, Wireless, 180°, Selectlinse, alpinweiß

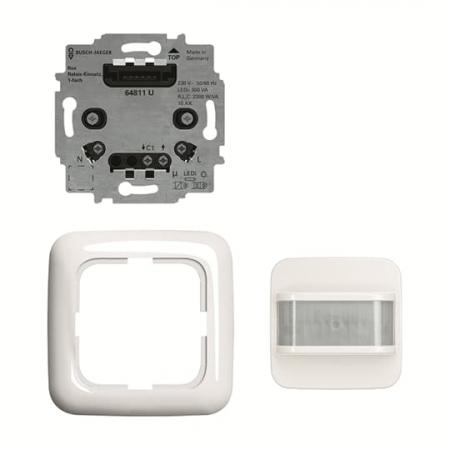

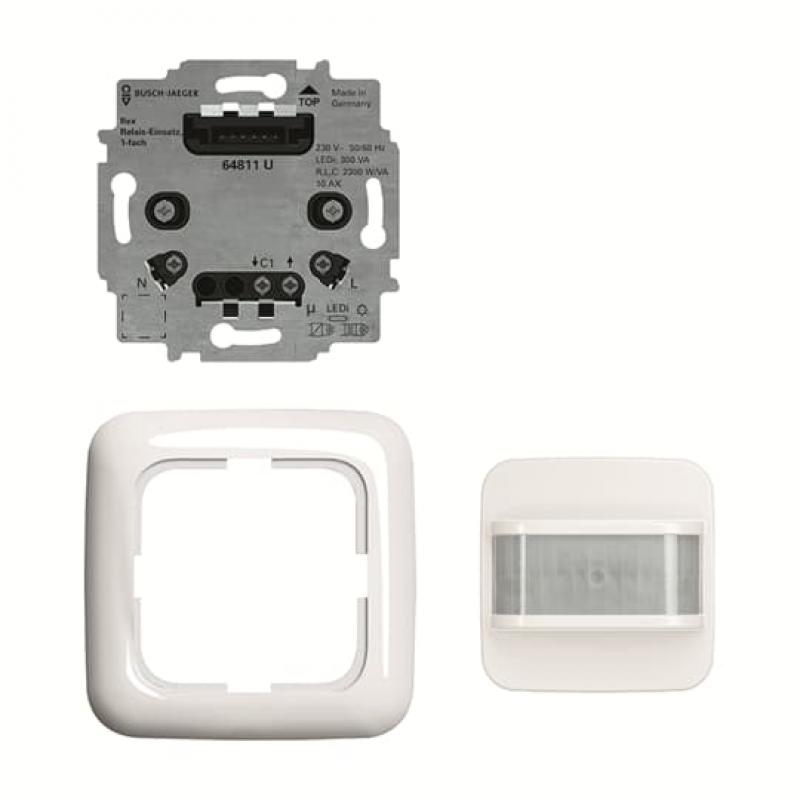

Der Busch-Jaeger 62762 UJ-214-WL ist ein einbaufertiges Busch-Wächter® 180 flex Komplettset zur Unterputzmontage. Das Set kombiniert den Komfort-Sensor mit Selectlinse, einen 1-fach Relais-Einsatz und einen passenden 1-fach Abdeckrahmen der Serie Reflex SI.
Der Bewegungsmelder erfasst Bewegungen über einen horizontalen Winkel von 180° und erreicht bei einer Montagehöhe von 1,1 m eine Reichweite von bis zu 12 m frontal und seitlich. Die Ansprechhelligkeit kann eingestellt werden. Eine integrierte Tierschneise reduziert den Erfassungsbereich im unteren Bereich.
Durch die Wireless-Funktion lässt sich das Set in Busch-free@home® Wireless und Busch-flexTronics® Wireless integrieren. Dadurch können weitere Systemfunktionen und Automatisierungen genutzt werden.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62762 UJ-214-WL |
| Hersteller-Artikelnummer | 2CKA006200A0191 |
| EAN | 4011395294321 |
| Produktart | Bewegungsmelder-Komplettset |
| Produktreihe | Busch-Wächter® 180 flex |
| Systeme | Busch-free@home®, Busch-flexTronics® Wireless |
| Designlinie | Reflex SI |
| Farbe | alpinweiß |
| RAL-Nummer ähnlich | RAL 9010 |
| Montageart | Unterputz |
| Schutzart | IP20 |
| Werkstoff | Thermoplast |
Set-Bestandteile
| Komfort-Sensor | Busch-Wächter® 180 flex, 62762-214-WL |
| Relais-Einsatz | 64811 U, 1-fach |
| Abdeckrahmen | 2511-214, 1-fach, Reflex SI |
| Ausführung | Einbaufertiges Komplettset |
Sensor- und Erfassungsdaten
| Sensorart | Passiv-Infrarot-Bewegungsmelder |
| Erfassungswinkel | 180° |
| Reichweite frontal | Bis 12 m |
| Reichweite seitlich | Bis 12 m |
| Tierschneise | Ja |
| Helligkeitsgrenzwert | 5 Lux bis Tagbetrieb |
| Ansprechhelligkeit | Einstellbar |
| Optimale Montagehöhe | 1,1 m |
| Montagehöhe | 0,8–1,2 m |
Elektrische Daten
| Nennspannung | 230 V AC |
| Nennfrequenz | 50 Hz |
| Verlustleistung | 0,3 W |
| Nennstrom | 10 AX |
| Leistungsfaktor | cos φ 0,9 |
Schaltleistung
| 230 V LEDi | Typisch 300 VA |
| Glühlampen / Halogenlampen | 2300 W |
| Leuchtstofflampen | 2300 VA |
| Ausgang | 1 Schließer, potenzialgebunden |
Wireless und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Vernetzbar | Ja |
| Funkbetrieb | Drahtlos |
Funktionen
| Bewegungserfassung | Ja |
| Automatische Lichtsteuerung | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Alarmfunktion | Ja |
| Überbrückungsschalter | Ja |
| Nebenstelleneingang | Ja |
| Konstantlichtregelung | Nein |
| Max. Einschaltdauer | 30 min |
Abmessungen
| Breite | 81 mm |
| Höhe | 81 mm |
| Tiefe | 48 mm |
| Einbautiefe | 25 mm |
Temperaturbereich
| Betriebstemperatur | -5 bis +45 °C |
| Lagertemperatur | -25 bis +70 °C |
Montage
Das Komplettset ist für die Unterputzmontage vorgesehen und bereits mit Sensor, Relais-Einsatz und Abdeckrahmen zusammengestellt. Für die Montage sind handelsübliche UP-Gerätedosen nach DIN 49073 Teil 1 geeignet. Alternativ können die Busch-Jaeger UP-Dosen 3040 für Mauerwerk, 3050 für Hohlwand oder 3060 für Beton verwendet werden.
Die Einbautiefe beträgt 25 mm. Die angegebenen Reichweiten beziehen sich auf eine Umgebungstemperatur von 21 °C.
Bewegungserfassung
Der integrierte Komfort-Sensor arbeitet mit passiver Infrarottechnik und erfasst Bewegungen über einen 180° großen Erfassungsbereich. Bei einer Montagehöhe von 1,1 m sind bis zu 12 m Reichweite frontal und seitlich möglich.
Die Selectlinse verfügt über eine Tierschneise. Dadurch wird der Erfassungsbereich im unteren Bereich reduziert. Die tatsächliche Reichweite kann abhängig von Montagehöhe, Bewegungsrichtung und örtlichen Bedingungen abweichen.
Automatische Lichtsteuerung
Der integrierte Relais-Einsatz ermöglicht die direkte Schaltung angeschlossener Verbraucher. Die Beleuchtung kann automatisch eingeschaltet werden, sobald eine Bewegung erkannt wird und die eingestellte Ansprechhelligkeit unterschritten ist.
Der Helligkeitsgrenzwert beginnt bei 5 Lux und reicht bis zum Tagbetrieb. Die Ansprechhelligkeit lässt sich an die jeweiligen Einsatzbedingungen anpassen.
Wireless-Integration
Das Set kann drahtlos in Busch-free@home® Wireless und Busch-flexTronics® Wireless eingebunden werden. Dadurch eignet es sich für Installationen, bei denen zusätzliche Systemfunktionen oder eine drahtlose Vernetzung gewünscht sind.
Die Wireless-Funktion ermöglicht eine flexible Einbindung in entsprechende Gebäudeautomationslösungen. Je nach Systemkonfiguration können weitere Funktionen und Teilnehmer miteinander verknüpft werden.
Relais-Einsatz
Der im Set enthaltene 1-fach Relais-Einsatz 64811 U übernimmt die Schaltung der angeschlossenen Last. Der Ausgang ist als potenzialgebundener Schließer ausgeführt.
Die maximale Nennleistung beträgt für Glühlampen und 230-V-Halogenlampen 2300 W. Für 230-V-LEDi wird eine typische Leistung von 300 VA angegeben.
Design und Abdeckung
Zum Komplettset gehört der 1-fach Abdeckrahmen 2511-214 in alpinweißer Ausführung für die Designlinie Reflex SI. Dadurch wird der Bewegungsmelder als fertig abgestimmte Einheit für die Unterputzmontage geliefert.
Technischer Hinweis
Das Set ist für die Montage in geeigneten UP-Gerätedosen vorgesehen. Der elektrische Anschluss an 230 V darf ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
Bewertung
Das 62762 UJ-214-WL ist besonders interessant, wenn ein komplett abgestimmter Busch-Wächter mit Komfort-Sensor und Wireless-Funktion gesucht wird. Im Gegensatz zu einem reinen Sensoreinsatz sind Relais-Einsatz und Abdeckrahmen bereits Bestandteil des Sets. Die 180° Erfassung mit bis zu 12 m Reichweite bietet einen großen Erfassungsbereich, während die einstellbare Ansprechhelligkeit und die Tierschneise zusätzliche Anpassungsmöglichkeiten für die automatische Lichtsteuerung bieten.
