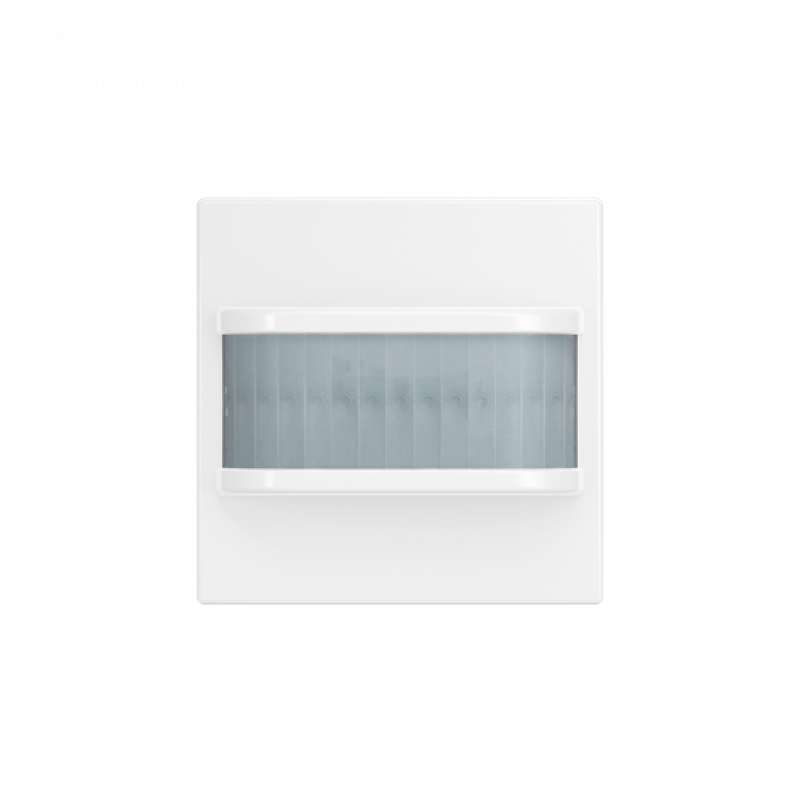

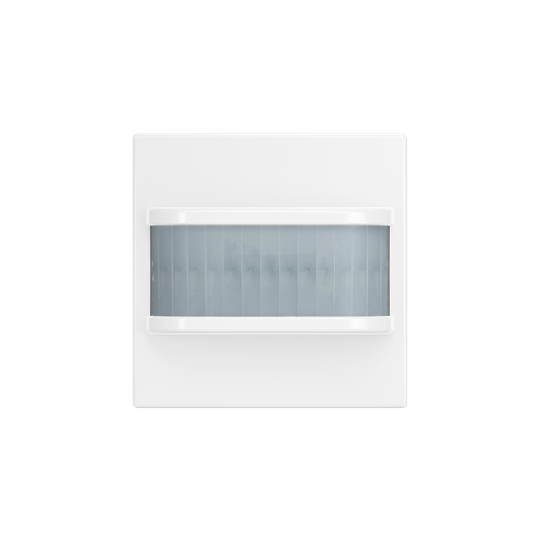

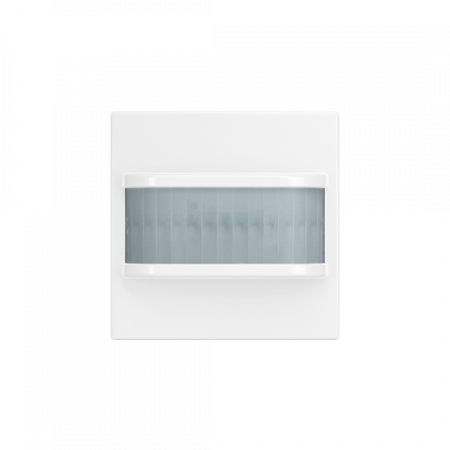

Busch-Jaeger 62762-914-WL Busch-Wächter® 180 flex Komfort-Sensor, Wireless, Selectlinse, 180°, alpinweiß, Busch-balance® SI
Der Busch-Jaeger 62762-914-WL ist ein Komfort-Bewegungssensor für den Busch-Wächter® 180 flex mit Selectlinse und integrierter Umgebungslichtmessung. Er ermöglicht das automatische Schalten von Verbrauchern abhängig von erkannter Bewegung und der vorhandenen Helligkeit.
Der horizontale Erfassungswinkel kann zwischen 13° und 180° eingestellt werden. Die Reichweite beträgt bis zu 12 m frontal und seitlich. Die Selectlinse ermöglicht außerdem die Erfassung mit Tierschneise.
Der Sensor ist für Busch-free@home® Wireless und Busch-flexTronics® Wireless geeignet. Die Bedienung und Programmierung kann über Bluetooth mit Smartphone oder Tablet erfolgen. Für den vollständigen Betrieb wird ein kompatibler flex UP-Einsatz benötigt.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62762-914-WL |
| Hersteller-Artikelnummer | 2CKA006200A0164 |
| EAN | 4011395294239 |
| Produktart | Komfort-Sensor für Bewegungsmelder |
| Produktreihe | Busch-Wächter® 180 flex |
| System | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Designlinie | Busch-balance® SI |
| Farbe | Alpinweiß |
| RAL-Nummer ähnlich | RAL 9010 |
| Montageart | Unterputz |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
| Schutzart | IP20 |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Umgebungslichtmessung | Ja |
| Erfassungswinkel horizontal | 13–180° |
| Reichweite frontal | Bis 12 m |
| Reichweite seitlich | Bis 12 m |
| Tierschneise | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-in der Helligkeitsschaltschwelle | Ja |
| Optimale Montagehöhe | Ca. 1,1–1,2 m |
| Unterkriechschutz | Nein |
| Konstantlichtregelung | Nein |
Funk und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Bluetooth | Ja |
| Vernetzbar | Ja |
| Programmierung | Über Bluetooth mit Smartphone/Tablet oder über das Web-Interface des System Access Point |
| Funkvernetzte Raumsteuerung | Bis zu 32 Geräte |
| free@home® Wireless über System Access Point | Bis zu 150 Geräte |
| Fernbedienung | Über Smartphone-/Tablet-App |
Funktionen
| Tastschalterfunktion | Ja |
| Haupt-/Nebenstellenbetrieb | Ja |
| Zusätzliche Einschaltung | Über Tastereingang am UP-Einsatz |
| Astro-Zeitschaltuhr | Ja |
| Sommer-/Winterzeitumstellung | Ja, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige | Ja, im Testbetrieb |
| Überwachungsdichte | 14 Sektoren mit 56 Schaltsegmenten |
Kompatible flex-Einsätze
| Relais-Einsatz | 64811 U, 1-fach |
| Relais-Einsatz | 64821 U, 2-fach |
| e-contact-Einsatz | 64814 U, 1-fach |
| LED-Tastdimmer-Einsatz | 64851 U |
| Nebenstelleneinsatz | 64891 U |
Licht- und Dimmfunktionen
| Dimmfunktion | Mit geeignetem Dimmer-Einsatz flex |
| Lichtwertspeicherung | Wahlweise mit geeignetem Dimmer-Einsatz |
| Grundbeleuchtung | Timergesteuert |
| Nacht-Blendschutz | Timergesteuert |
| Konstantlichtregelung | Nein |
Zeitschaltung
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Ausschaltvorwarnung | Aktivierbar bei Treppenhausbetrieb |
Abmessungen
Lieferumfang
| Komfort-Sensor | 1 × Busch-Jaeger 62762-914-WL |
| UP-Einsatz | Nicht enthalten |
Selectlinse und Erfassungsbereich
Die Selectlinse erlaubt eine flexible Anpassung des horizontalen Erfassungsbereichs von 13° bis 180°. Mit bis zu 12 m Reichweite frontal und seitlich eignet sich der Sensor für unterschiedliche Einsatzbereiche im Innenraum. Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C.
Die integrierte Tierschneise reduziert die Erfassung im unteren Bereich und kann dadurch helfen, unerwünschte Auslösungen durch Bewegungen in Bodennähe zu vermeiden.
Bewegungs- und Helligkeitserfassung
Der Komfort-Sensor misst zusätzlich die Umgebungshelligkeit. Dadurch können angeschlossene Verbraucher abhängig von Bewegung und Lichtniveau geschaltet werden. Die Ansprechhelligkeit lässt sich einstellen und über die Teach-in-Funktion einlernen.
Komfortfunktionen
Für eine flexible Lichtsteuerung stehen eine timergesteuerte Grundbeleuchtung und ein timergesteuerter Nacht-Blendschutz zur Verfügung. Bei Treppenhausbetrieb kann außerdem eine Ausschaltvorwarnung aktiviert werden.
Die integrierte Zeitschaltuhr unterstützt eine Astrofunktion. Zusätzlich stehen Dauerlicht, Dauer-Aus und eine automatische Sommer-/Winterzeitumstellung zur Verfügung. Die Ausschaltverzögerung kann zwischen 10 Sekunden und 30 Minuten eingestellt werden; alternativ ist ein 1-Sekunden-Kurzzeitimpuls möglich.
Wireless-Integration
Der 62762-914-WL lässt sich in Busch-free@home® Wireless und Busch-flexTronics® Wireless integrieren. Der Sensor kann sowohl einzeln über Bluetooth als auch innerhalb einer funkvernetzten Raumsteuerung eingesetzt werden.
Die Programmierung erfolgt über Bluetooth mit der Busch-free@home App oder über das Web-Interface des System Access Point. Eine Erweiterung des Erfassungsbereichs ist über eine Haupt-/Nebenstellen-Kombination möglich.
Flexible UP-Einsätze
Der Komfort-Sensor ist mit verschiedenen flex-Einsätzen kombinierbar. Dazu gehören Relais-Einsätze, der e-contact-Einsatz, der LED-Tastdimmer-Einsatz sowie der Nebenstelleneinsatz.
Mit einem geeigneten LED-Tastdimmer-Einsatz flex kann die Beleuchtung gedimmt und optional ein Lichtwert gespeichert werden. Die elektrische Schalt- beziehungsweise Dimmfunktion wird dabei vom jeweiligen UP-Einsatz übernommen.
Montage
Der Sensor ist für die Unterputzmontage vorgesehen und besitzt eine Aufbauhöhe von 22 mm. Für die Installation muss der entsprechende UP-Einsatz separat vorgesehen werden.
Technischer Hinweis
Der 62762-914-WL ist das Sensorelement des Busch-Wächter® 180 flex und kein eigenständiger 230-V-Bewegungsmelder mit integriertem Schaltkontakt. Die elektrische Schalt- oder Dimmfunktion wird über den jeweils eingesetzten flex UP-Einsatz realisiert.
Bewertung
Der 62762-914-WL ist besonders interessant, wenn ein Bewegungsmelder mit flexibel einstellbarer Erfassung, Helligkeitsmessung und Wireless-Integration benötigt wird. Das modulare flex-System ermöglicht die Anpassung der elektrischen Funktion an die jeweilige Installation, während die Selectlinse eine gezielte Begrenzung des Erfassungsbereichs erlaubt. Für Smart-Home-Anwendungen bietet die Wireless-Anbindung zusätzliche Möglichkeiten bei Steuerung und Vernetzung.
