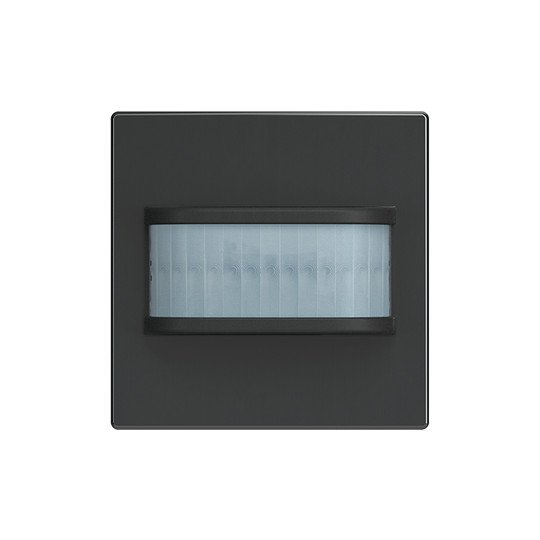

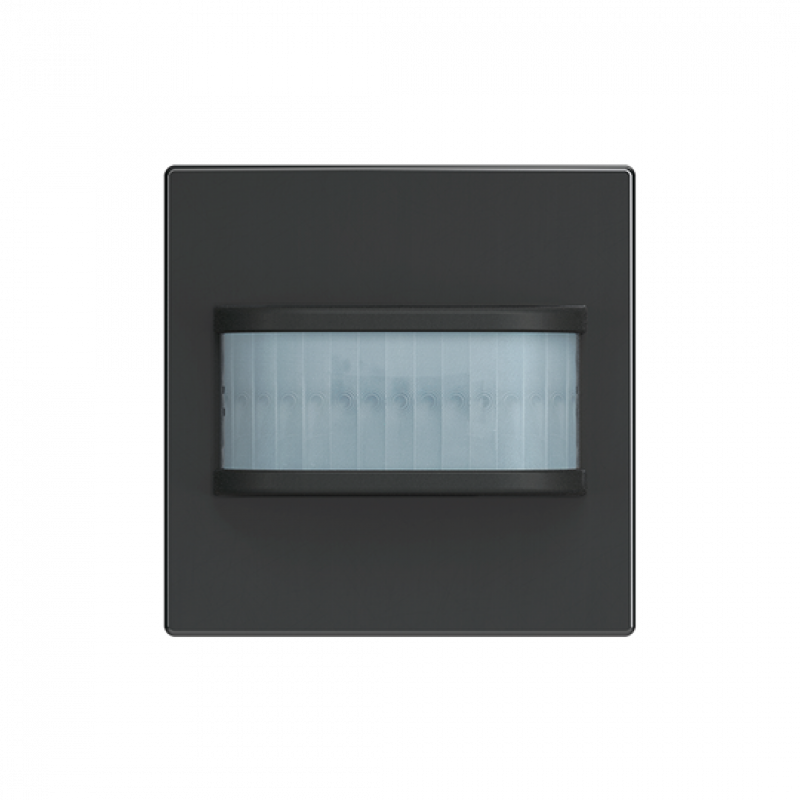

Busch-Jaeger 62762-885-WL Busch-Wächter® 180 flex Komfort-Sensor, Wireless, Selectlinse, 180°, schwarz matt, Plattform 63
Der Busch-Jaeger 62762-885-WL ist ein Komfort-Bewegungssensor für den Busch-Wächter® 180 flex mit Selectlinse und integrierter Umgebungslichtmessung. Der Sensor ermöglicht das automatische Schalten von Verbrauchern abhängig von erkannter Bewegung und der vorhandenen Helligkeit.
Der horizontale Erfassungsbereich lässt sich zwischen 13° und 180° einstellen. Bei einer Montagehöhe von etwa 1,1 m beträgt die Reichweite bis zu 12 m frontal und seitlich. Die Selectlinse verfügt über eine Tierschneise zur gezielten Einschränkung der Erfassung im unteren Bereich.
Der Sensor arbeitet drahtlos und ist für Busch-free@home® Wireless sowie Busch-flexTronics® Wireless geeignet. Die Programmierung kann über Bluetooth mit Smartphone oder Tablet erfolgen. Durch das flexible Systemkonzept kann der Sensor mit verschiedenen flex-Einsätzen kombiniert werden.
Wichtig: Der 62762-885-WL ist ausschließlich das Sensorelement. Der für den Betrieb erforderliche UP-Einsatz ist nicht im Lieferumfang enthalten und muss separat ausgewählt werden.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62762-885-WL |
| Hersteller-Artikelnummer | 2CKA006200A0177 |
| EAN | 4011395294307 |
| Produktart | Komfort-Sensor für Bewegungsmelder |
| Produktreihe | Busch-Wächter® 180 flex |
| Produktfamilie | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Designlinie | Plattform 63 |
| Farbe | Schwarz matt |
| RAL-Nummer ähnlich | RAL 9005 |
| Montageart | Unterputz |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
| Schutzart | IP20 |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Lichtsensor | Ja |
| Umgebungslichtmessung | Ja |
| Erfassungswinkel horizontal | 13–180° |
| Reichweite frontal | Bis 12 m |
| Reichweite seitlich | Bis 12 m |
| Tierschneise | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-in der Helligkeitsschwelle | Ja |
| Montagehöhe | 1,1 m |
| Unterkriechschutz | Nein |
| Konstantlichtregelung | Nein |
Funk und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Bluetooth | Ja |
| Vernetzbar | Ja |
| Programmierung | Über Bluetooth, Busch-free@home® Next App oder Web-Interface des System Access Point |
| Funkvernetzte Raumsteuerung | Bis zu 32 Geräte |
| free@home® Wireless über System Access Point | Bis zu 150 Geräte |
| Fernbedienung | Über Smartphone-/Tablet-App |
Funktionen
| Tastschalterfunktion | Ja |
| Haupt-/Nebenstellenbetrieb | Ja |
| Zusätzliche Einschaltung | Über Tastereingang am UP-Einsatz |
| Astro-Zeitschaltuhr | Ja |
| Sommer-/Winterzeitumstellung | Ja, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige im Testbetrieb | Ja |
| Überwachungsdichte | 14 Sektoren mit 56 Schaltsegmenten |
Kompatible flex-Einsätze
| Relais-Einsatz | 64811 U, 1-fach |
| Relais-Einsatz | 64821 U, 2-fach |
| e-contact-Einsatz | 64814 U, 1-fach |
| LED-Tastdimmer-Einsatz | 64851 U |
| Nebenstelleneinsatz | 64891 U |
Licht- und Dimmfunktionen
| Dimmfunktion | Mit geeignetem Dimmer-Einsatz flex |
| Lichtwertspeicherung | Wahlweise mit geeignetem Dimmer-Einsatz |
| Grundbeleuchtung | Timergesteuert |
| Nacht-Blendschutz | Timergesteuert |
| Konstantlichtregelung | Nein |
Zeitschaltung
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Ausschaltvorwarnung | Aktivierbar bei Treppenhausbetrieb |
Abmessungen
Lieferumfang
| Komfort-Sensor | 1 × Busch-Jaeger 62762-885-WL |
| UP-Einsatz | Nicht enthalten |
Selectlinse und Erfassungsbereich
Die Selectlinse ermöglicht eine flexible Anpassung des horizontalen Erfassungsbereichs zwischen 13° und 180°. Die Reichweite beträgt bis zu 12 m frontal und seitlich. Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C.
Die integrierte Tierschneise schränkt die Erfassung im unteren Bereich gezielt ein. Dadurch kann der Erfassungsbereich an die jeweilige Einbausituation angepasst werden.
Bewegungs- und Helligkeitserfassung
Der Komfort-Sensor verfügt über eine integrierte Umgebungslichtmessung. Verbraucher können dadurch abhängig von erkannter Bewegung und dem vorhandenen Lichtniveau automatisch geschaltet werden.
Die Helligkeitsschaltschwelle ist einstellbar und kann über die Teach-in-Funktion eingelernt werden. Der helligkeitsunabhängige Testbetrieb ermöglicht eine gezielte Überprüfung des Erfassungsbereichs.
Komfortfunktionen
Der Sensor bietet verschiedene Funktionen für eine flexible Lichtsteuerung. Dazu gehören eine timergesteuerte Grundbeleuchtung, ein Nacht-Blendschutz und eine aktivierbare Ausschaltvorwarnung für den Treppenhausbetrieb.
Zusätzlich stehen eine Astro-Zeitschaltuhr, automatische Sommer-/Winterzeitumstellung sowie Dauerlicht und Dauer-Aus zur Verfügung. Die Ausschaltverzögerung kann zwischen 10 Sekunden und 30 Minuten eingestellt werden; alternativ ist ein Kurzzeitimpuls von 1 Sekunde möglich.
Wireless-Integration
Der 62762-885-WL unterstützt Busch-free@home® Wireless und Busch-flexTronics® Wireless. Er kann als Einzelsteuerung über Bluetooth oder als Bestandteil einer funkvernetzten Raumsteuerung eingesetzt werden.
Die Programmierung erfolgt über Bluetooth mit der Busch-free@home® Next App oder über das Web-Interface des System Access Point. In einer funkvernetzten Raumsteuerung können bis zu 32 Geräte miteinander verbunden werden. Über einen System Access Point lassen sich bis zu 150 Wireless-Geräte in Busch-free@home® integrieren.
Flexible Kombination mit UP-Einsätzen
Der Komfort-Sensor ist mit verschiedenen flex-Einsätzen kombinierbar. Unterstützt werden unter anderem die Relais-Einsätze 64811 U und 64821 U, der e-contact-Einsatz 64814 U, der LED-Tastdimmer-Einsatz 64851 U und der Nebenstelleneinsatz 64891 U.
Bei Verwendung eines geeigneten LED-Tastdimmer-Einsatzes flex kann die Beleuchtung gedimmt und optional ein Lichtwert gespeichert werden. Die elektrische Schalt- beziehungsweise Dimmfunktion wird dabei vom jeweiligen UP-Einsatz übernommen.
Erweiterung des Erfassungsbereichs
Der Erfassungsbereich kann über eine Haupt-/Nebenstellen-Kombination erweitert werden. Zusätzlich ist eine Einschaltung über den Tastereingang des verwendeten UP-Einsatzes möglich.
Montage
Der 62762-885-WL ist für die Unterputzmontage vorgesehen und besitzt eine Aufbauhöhe von 22 mm. Für den vollständigen Betrieb wird ein kompatibler flex UP-Einsatz benötigt.
Technischer Hinweis
Der 62762-885-WL ist kein eigenständiger 230-V-Bewegungsmelder mit integriertem Schaltkontakt. Es handelt sich um das Sensorelement. Die elektrische Schalt- oder Dimmfunktion wird über den jeweils verwendeten flex UP-Einsatz realisiert.
Bewertung
Der 62762-885-WL kombiniert einen flexibel einstellbaren 180°-Bewegungssensor mit Wireless-Vernetzung, Umgebungslichtmessung und Selectlinse. Die Tierschneise und der einstellbare Erfassungsbereich ermöglichen eine gezielte Anpassung an unterschiedliche Installationssituationen. Besonders vielseitig ist das modulare Konzept mit verschiedenen flex UP-Einsätzen sowie die Integration in Busch-free@home® Wireless und Busch-flexTronics® Wireless. Für eine vollständige Installation muss der passende UP-Einsatz separat vorgesehen werden.
