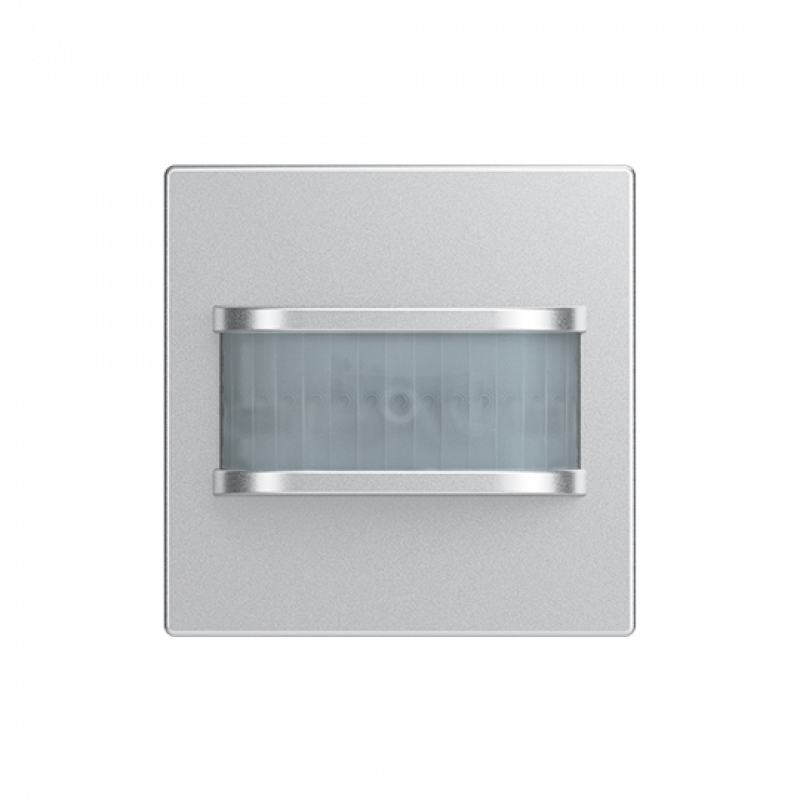

Busch-Jaeger 62762-866-WL Busch-Wächter® 180 flex Komfort-Sensor, Wireless, Selectlinse, 180°, pur edelstahl
Der Busch-Jaeger 62762-866-WL ist ein Komfort-Bewegungssensor für den Busch-Wächter® 180 flex mit Selectlinse, Umgebungslichtmessung und drahtloser Vernetzung. Er ermöglicht das automatische Schalten von Verbrauchern abhängig von erkannter Bewegung und vorhandener Helligkeit.
Der Erfassungsbereich kann zwischen 13° und 180° eingestellt werden. Bei einer optimalen Montagehöhe beträgt die Reichweite bis zu 12 m frontal und seitlich. Die Selectlinse verfügt über eine Tierschneise zur gezielten Einschränkung der Erfassung im unteren Bereich.
Der Sensor unterstützt Busch-free@home® Wireless und Busch-flexTronics® Wireless. Die Parametrierung kann per Bluetooth über Smartphone oder Tablet erfolgen. Durch die modulare Bauweise lässt sich der Sensor mit unterschiedlichen flex UP-Einsätzen kombinieren.
Wichtig: Der 62762-866-WL ist ausschließlich das Sensorelement. Der erforderliche UP-Einsatz ist nicht im Lieferumfang enthalten und muss entsprechend der gewünschten Anwendung separat ausgewählt werden.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62762-866-WL |
| Hersteller-Artikelnummer | 2CKA006200A0180 |
| EAN | 4011395294314 |
| Produktart | Komfort-Sensor für Bewegungsmelder |
| Produktreihe | Busch-Wächter® 180 flex |
| Produktfamilie | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Designlinie | pur edelstahl |
| Farbe | Edelstahl |
| Montageart | Unterputz |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
| Schutzart | IP20 |
| Betriebstemperatur | -5 bis +45 °C |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Lichtsensor | Ja |
| Umgebungslichtmessung | Ja |
| Erfassungswinkel horizontal | 13–180° |
| Reichweite frontal | Bis 12 m |
| Reichweite seitlich | Bis 12 m |
| Tierschneise | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-in der Helligkeitsschwelle | Ja |
| Montagehöhe | Ca. 1,2 m |
| Unterkriechschutz | Nein |
| Konstantlichtregelung | Nein |
Funk und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Bluetooth | Ja |
| Vernetzbar | Ja |
| Programmierung | Über Bluetooth, Busch-free@home® Next App oder Web-Interface des System Access Point |
| Funkvernetzte Raumsteuerung | Bis zu 32 Geräte |
| free@home® Wireless über System Access Point | Bis zu 150 Geräte |
Funktionen
| Tastschalterfunktion | Ja |
| Haupt-/Nebenstellenbetrieb | Ja |
| Zusätzliche Einschaltung | Über Tastereingang des UP-Einsatzes |
| Astro-Zeitschaltuhr | Ja |
| Sommer-/Winterzeitumstellung | Ja, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige im Testbetrieb | Ja |
| Überwachungsdichte | 14 Sektoren mit 56 Schaltsegmenten |
Kompatible flex-Einsätze
| Relais-Einsatz | 64811 U, 1-fach |
| Relais-Einsatz | 64821 U, 2-fach |
| e-contact-Einsatz | 64814 U, 1-fach |
| LED-Tastdimmer-Einsatz | 64851 U |
| Nebenstelleneinsatz | 64891 U |
Licht- und Dimmfunktionen
| Dimmfunktion | Mit geeignetem Dimmer-Einsatz flex |
| Lichtwertspeicherung | Wahlweise mit geeignetem Dimmer-Einsatz |
| Grundbeleuchtung | Timergesteuert |
| Nacht-Blendschutz | Timergesteuert |
| Konstantlichtregelung | Nein |
Zeitschaltung
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Ausschaltvorwarnung | Aktivierbar bei Treppenhausbetrieb |
Abmessungen
Lieferumfang
| Komfort-Sensor | 1 × Busch-Jaeger 62762-866-WL |
| UP-Einsatz | Nicht enthalten |
Selectlinse und Erfassungsbereich
Die Selectlinse ermöglicht eine flexible Einstellung des horizontalen Erfassungsbereichs zwischen 13° und 180°. Die Reichweite beträgt bis zu 12 m frontal und seitlich. Die angegebenen Reichweiten beziehen sich auf eine Umgebungstemperatur von 21 °C.
Die integrierte Tierschneise reduziert die Erfassung im unteren Bereich und ermöglicht dadurch eine gezielte Anpassung an die jeweilige Einbausituation.
Bewegungs- und Helligkeitserfassung
Der Sensor kombiniert die Bewegungserfassung mit einer Umgebungslichtmessung. Die automatische Schaltung kann dadurch abhängig von Bewegung und vorhandener Helligkeit erfolgen. Die Ansprechhelligkeit ist einstellbar und kann über die Teach-in-Funktion eingelernt werden.
Komfortfunktionen
Für eine flexible Lichtsteuerung stehen eine timergesteuerte Grundbeleuchtung, ein Nacht-Blendschutz und eine aktivierbare Ausschaltvorwarnung bei Treppenhausbetrieb zur Verfügung. Zusätzlich bietet der Sensor eine Astro-Zeitschaltuhr sowie Dauerlicht und Dauer-Aus.
Die Ausschaltverzögerung kann zwischen 10 Sekunden und 30 Minuten eingestellt werden. Alternativ ist ein Kurzzeitimpuls von 1 Sekunde möglich.
Wireless-Integration
Der 62762-866-WL unterstützt Busch-free@home® Wireless und Busch-flexTronics® Wireless. Der Sensor kann als Einzelsteuerung über Bluetooth oder als Bestandteil einer funkvernetzten Raumsteuerung eingesetzt werden.
Die Programmierung erfolgt über Bluetooth mit der Busch-free@home® Next App oder über das Web-Interface des System Access Point. In einer funkvernetzten Raumsteuerung können bis zu 32 Geräte miteinander verbunden werden. Über einen System Access Point lassen sich bis zu 150 Wireless-Geräte in Busch-free@home® integrieren.
Flexible Kombination mit UP-Einsätzen
Der Komfort-Sensor ist mit allen flex-Einsätzen kompatibel. Dazu gehören unter anderem die Relais-Einsätze 64811 U und 64821 U, der e-contact-Einsatz 64814 U, der LED-Tastdimmer-Einsatz 64851 U sowie der Nebenstelleneinsatz 64891 U.
Bei Verwendung eines geeigneten LED-Tastdimmer-Einsatzes flex kann die Beleuchtung gedimmt und optional ein Lichtwert gespeichert werden. Die eigentliche Schalt- beziehungsweise Dimmfunktion wird dabei vom jeweiligen UP-Einsatz übernommen.
Erweiterung des Erfassungsbereichs
Der Erfassungsbereich kann über eine Haupt-/Nebenstellen-Kombination erweitert werden. Zusätzlich besteht über den Tastereingang des verwendeten Unterputz-Einsatzes eine weitere Möglichkeit zur manuellen Einschaltung.
Montage
Der 62762-866-WL ist für die Unterputzmontage vorgesehen und besitzt eine Aufbauhöhe von 22 mm. Für den vollständigen Betrieb wird ein kompatibler flex UP-Einsatz benötigt.
Technischer Hinweis
Der 62762-866-WL ist kein eigenständiger 230-V-Bewegungsmelder mit integriertem Schaltkontakt. Es handelt sich um das Sensorelement. Die elektrische Schalt- oder Dimmfunktion wird über den jeweils verwendeten flex UP-Einsatz realisiert.
Bewertung
Der 62762-866-WL ist eine hochwertige Variante des Busch-Wächter® 180 flex für Installationen mit pur edelstahl Design. Neben der optisch anspruchsvollen Ausführung bietet der Sensor einen flexibel einstellbaren Erfassungsbereich, Umgebungslichtmessung und Wireless-Vernetzung. Besonders vielseitig ist die Kombination mit unterschiedlichen flex UP-Einsätzen, wodurch sich Schalt- und Dimmfunktionen passend zur jeweiligen Installation realisieren lassen. Für den vollständigen Betrieb muss der passende UP-Einsatz separat vorgesehen werden.
