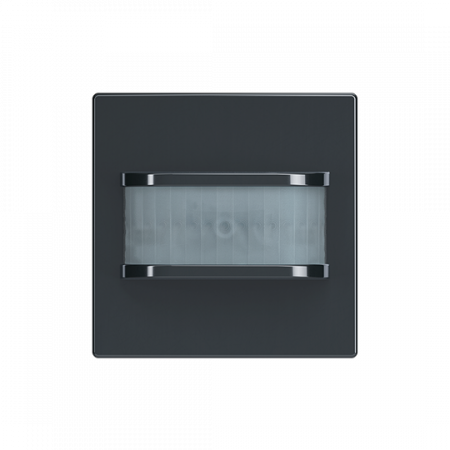

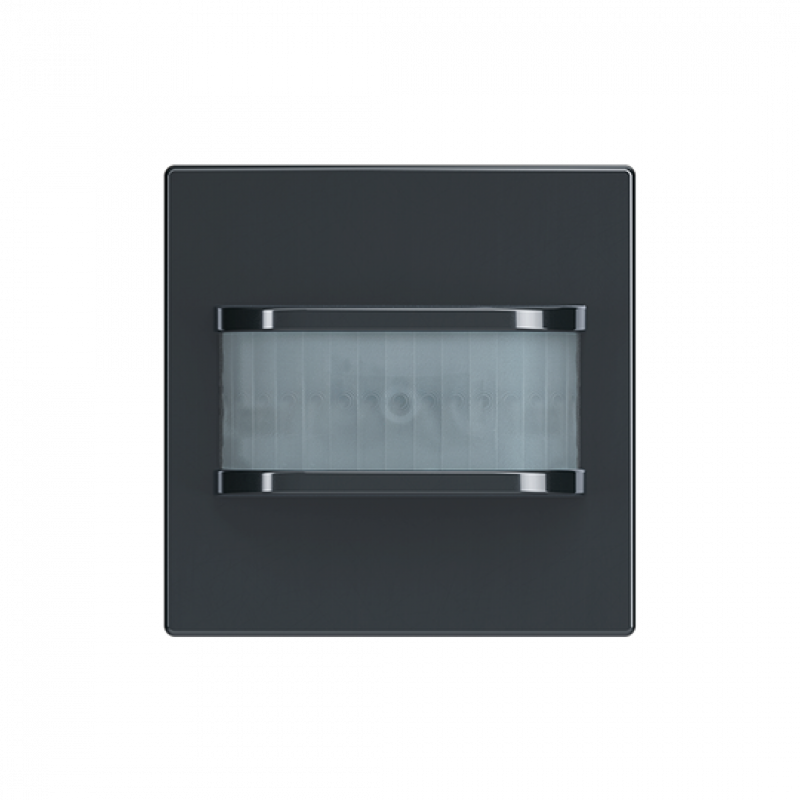

Busch-Jaeger 62762-81-WL Busch-Wächter® 180 flex Komfort-Sensor, Wireless, Selectlinse, 180°, Anthrazit, Plattform 63
Der Busch-Jaeger 62762-81-WL ist ein Komfort-Sensor für den Busch-Wächter® 180 flex mit Selectlinse, Umgebungslichtmessung und Wireless-Funktion. Er ermöglicht die automatische Steuerung von Verbrauchern abhängig von erkannter Bewegung und der vorhandenen Helligkeit.
Der Erfassungsbereich lässt sich flexibel zwischen 13° und 180° einstellen. Bei einer optimalen Montagehöhe von etwa 1,1 m erreicht der Sensor bis zu 12 m Reichweite frontal und seitlich. Die Selectlinse verfügt über eine Tierschneise zur gezielten Einschränkung der Erfassung im unteren Bereich.
Der Sensor kann drahtlos in Busch-free@home® Wireless und Busch-flexTronics® Wireless integriert werden. Die Programmierung erfolgt per Bluetooth über die Busch-free@home® App oder über das Web-Interface des System Access Point. Auch eine Einzelsteuerung über Bluetooth ist möglich.
Wichtig: Der 62762-81-WL ist das Sensorelement und enthält keinen UP-Einsatz. Für den vollständigen Betrieb muss ein kompatibler flex UP-Einsatz separat ausgewählt werden.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62762-81-WL |
| Hersteller-Artikelnummer | 2CKA006200A0165 |
| EAN | 4011395294246 |
| Produktart | Komfort-Sensor für Bewegungsmelder |
| Produktreihe | Busch-Wächter® 180 flex |
| Produktfamilie | Busch-flexTronics® Wireless / Busch-free@home® Wireless |
| Designlinie | Plattform 63 |
| Farbe | Anthrazit |
| RAL-Nummer ähnlich | RAL 7021 |
| Montageart | Unterputz |
| Schutzart | IP20 |
| Halogenfrei | Ja |
| Unterkriechschutz | Nein |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Lichtsensor | Ja |
| Umgebungslichtmessung | Ja |
| Erfassungswinkel horizontal | 13–180° |
| Reichweite frontal | Bis 12 m |
| Reichweite seitlich | Bis 12 m |
| Tierschneise | Ja |
| Montagehöhe | Ca. 1,1 m |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-in der Helligkeitsschwelle | Ja |
| Konstantlichtregelung | Nein |
Funk und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Bluetooth | Ja |
| Vernetzbar | Ja |
| Einzelsteuerung | Über Bluetooth |
| Programmierung | Über Busch-free@home® App oder Web-Interface des System Access Point |
| Funkvernetzte Raumsteuerung | Bis zu 32 Geräte |
| free@home® Wireless über System Access Point | Bis zu 150 Geräte |
Funktionen
| Tastschalterfunktion | Ja |
| Haupt-/Nebenstellenbetrieb | Ja |
| Zusätzliche Einschaltung | Über Tastereingang am UP-Einsatz |
| Astro-Zeitschaltuhr | Ja |
| Sommer-/Winterzeitumstellung | Ja, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige im Testbetrieb | Ja |
| Überwachungsdichte | 14 Sektoren mit 56 Schaltsegmenten |
Kompatible flex-Einsätze
| Relais-Einsatz | 64811 U, 1-fach |
| Relais-Einsatz | 64821 U, 2-fach |
| e-contact-Einsatz | 64814 U, 1-fach |
| LED-Tastdimmer-Einsatz | 64851 U, 1-fach |
| Nebenstelleneinsatz | 64891 U |
Licht- und Dimmfunktionen
| Dimmfunktion | Mit geeignetem Dimmer-Einsatz flex |
| Lichtwertspeicherung | Wahlweise mit geeignetem Dimmer-Einsatz |
| Grundbeleuchtung | Timergesteuert |
| Nacht-Blendschutz | Timergesteuert |
| Konstantlichtregelung | Nein |
Zeitschaltung
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Ausschaltvorwarnung | Aktivierbar bei Treppenhausbetrieb |
Abmessungen
Lieferumfang
| Komfort-Sensor | 1 × Busch-Jaeger 62762-81-WL |
| UP-Einsatz | Nicht enthalten |
Selectlinse mit Tierschneise
Die Selectlinse ermöglicht eine flexible Anpassung des horizontalen Erfassungsbereichs zwischen 13° und 180°. Bei einer optimalen Montagehöhe von etwa 1,1 m beträgt die Reichweite bis zu 12 m frontal und seitlich. Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C.
Die integrierte Tierschneise begrenzt die Erfassung im unteren Bereich und unterstützt damit eine gezielte Anpassung des Sensors an die jeweilige Einbausituation.
Bewegungs- und Helligkeitserfassung
Der Sensor kombiniert die Bewegungserfassung mit einer Umgebungslichtmessung. Verbraucher können dadurch abhängig von Bewegung und Helligkeit automatisch geschaltet werden. Die Helligkeitsschaltschwelle lässt sich einstellen und über die Teach-in-Funktion einlernen.
Im helligkeitsunabhängigen Testbetrieb kann der Erfassungsbereich überprüft werden. Eine Erfassungsanzeige erleichtert die Kontrolle der erkannten Bewegungen.
Komfortfunktionen
Für eine komfortable Lichtsteuerung stehen unter anderem eine timergesteuerte Grundbeleuchtung, ein Nacht-Blendschutz und eine aktivierbare Ausschaltvorwarnung bei Treppenhausbetrieb zur Verfügung. Ergänzend bietet der Sensor eine Astro-Zeitschaltuhr, Dauerlicht und Dauer-Aus.
Die Ausschaltverzögerung kann zwischen 10 Sekunden und 30 Minuten eingestellt werden. Alternativ steht ein Kurzzeitimpuls von 1 Sekunde zur Verfügung.
Wireless und Busch-free@home®
Der 62762-81-WL ist für die drahtlose Integration in Busch-free@home® Wireless und Busch-flexTronics® Wireless ausgelegt. Er kann als Einzelgerät über Bluetooth eingesetzt oder in funkvernetzte Raumsteuerungslösungen integriert werden.
Die Programmierung erfolgt über Bluetooth mit der Busch-free@home® App oder über das Web-Interface des System Access Point. In einer funkvernetzten Raumsteuerung können bis zu 32 Geräte miteinander verbunden werden. Über einen System Access Point lassen sich bis zu 150 Wireless-Geräte in Busch-free@home® integrieren.
Flexible UP-Einsätze
Der Sensor kann mit verschiedenen flex-Einsätzen kombiniert werden. Zur Verfügung stehen unter anderem der Relais-Einsatz 64811 U, der 2-fach Relais-Einsatz 64821 U, der e-contact-Einsatz 64814 U, der LED-Tastdimmer-Einsatz 64851 U und der Nebenstelleneinsatz 64891 U.
Bei Verwendung eines geeigneten Dimmer-Einsatzes kann die Beleuchtung gedimmt und optional ein Lichtwert gespeichert werden. Die eigentliche Schalt- beziehungsweise Dimmfunktion wird dabei vom jeweiligen UP-Einsatz übernommen.
Erweiterung des Erfassungsbereichs
Der Erfassungsbereich lässt sich durch eine Haupt-/Nebenstellen-Kombination erweitern. Zusätzlich kann über den Tastereingang am verwendeten Unterputz-Einsatz eine weitere Einschaltmöglichkeit realisiert werden.
Montage und Systemaufbau
Der 62762-81-WL ist für die Unterputzmontage vorgesehen und besitzt eine Aufbauhöhe von 22 mm. Der erforderliche UP-Einsatz ist nicht Bestandteil des Lieferumfangs und muss entsprechend der gewünschten Schalt-, Dimm- oder Vernetzungsfunktion ausgewählt werden.
Technischer Hinweis
Der 62762-81-WL ist kein vollständiger 230-V-Bewegungsmelder mit integriertem Schaltaktor. Es handelt sich um den Komfort-Sensor. Die elektrische Schalt- oder Dimmfunktion wird über den jeweils eingesetzten flex UP-Einsatz realisiert.
Bewertung
Der 62762-81-WL eignet sich besonders für flexible Busch-Wächter® Installationen, bei denen der Sensor drahtlos vernetzt und mit unterschiedlichen flex-Einsätzen kombiniert werden soll. Die Selectlinse mit Tierschneise ermöglicht eine gezielte Anpassung des Erfassungsbereichs, während die Umgebungslichtmessung eine bedarfsgerechte Steuerung unterstützt. Durch Wireless- und Bluetooth-Funktionen ist der Sensor zudem gut für moderne Busch-free@home® und Busch-flexTronics® Installationen geeignet. Zu berücksichtigen ist die modulare Bauweise: Für eine vollständige Funktion wird ein passender UP-Einsatz benötigt.
