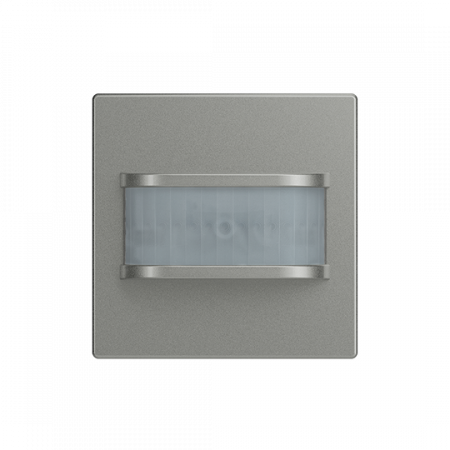

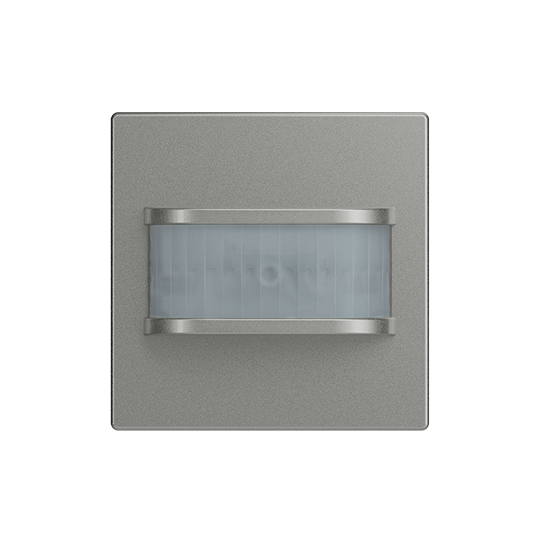

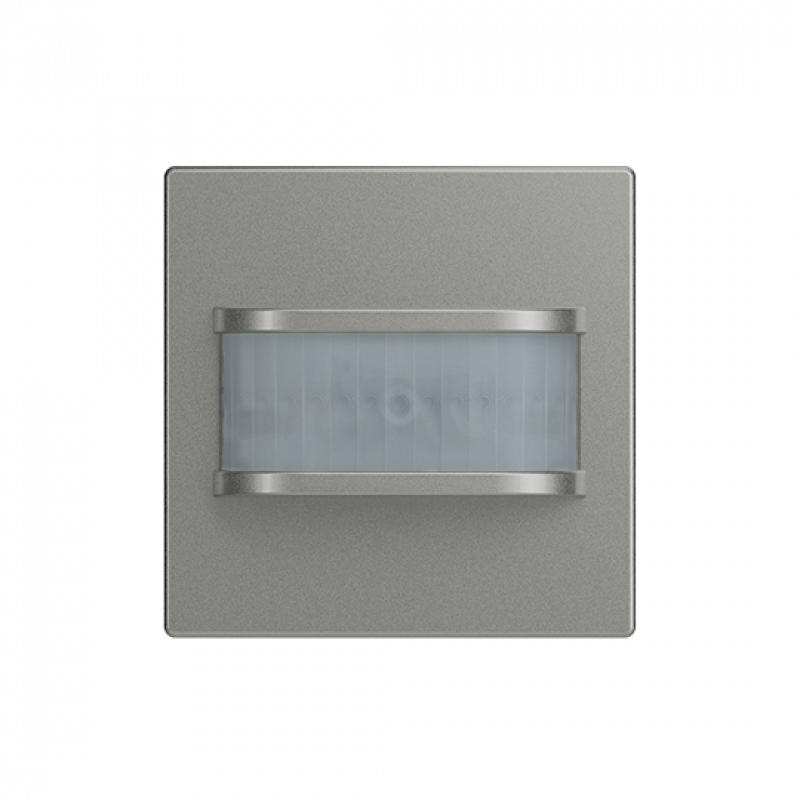

Busch-Jaeger 62762-803-WL Busch-Wächter® 180 flex Komfort-Sensor, Wireless, Selectlinse, 180°, grau metallic, Plattform 63
Der Busch-Jaeger 62762-803-WL ist ein Komfort-Bewegungssensor für den Busch-Wächter® 180 flex mit Selectlinse und integrierter Umgebungslichtmessung. Der Sensor ermöglicht das automatische Schalten von Verbrauchern abhängig von erkannter Bewegung und der vorhandenen Helligkeit.
Der Erfassungsbereich lässt sich zwischen 13° und 180° einstellen. Bei optimaler Montage beträgt die Reichweite bis zu 12 m frontal und seitlich. Die Selectlinse verfügt über eine Tierschneise zur Einschränkung der Erfassung im unteren Bereich.
Der Sensor arbeitet drahtlos und unterstützt Busch-free@home® Wireless. Die Programmierung und Fernbedienung ist über Bluetooth mit einem Smartphone oder Tablet möglich. Der Sensor kann außerdem mit unterschiedlichen flex-Einsätzen kombiniert werden.
Wichtig: Der 62762-803-WL ist ausschließlich das Sensorelement. Der erforderliche UP-Einsatz ist nicht enthalten und muss separat ausgewählt werden. Der Sensor ist mit allen flex-Einsätzen kompatibel.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62762-803-WL |
| Hersteller-Artikelnummer | 2CKA006200A0173 |
| EAN | 4011395294284 |
| Produktart | Komfort-Sensor für Bewegungsmelder |
| Produktreihe | Busch-Wächter® 180 flex |
| Designlinie | Plattform 63 |
| Farbe | Grau metallic |
| Montageart | Unterputz |
| Schutzart | IP20 |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Umgebungslichtmessung | Ja |
| Erfassungswinkel horizontal | 13–180° |
| Reichweite frontal | Bis 12 m |
| Reichweite seitlich | Bis 12 m |
| Tierschneise | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-in Helligkeitsschwelle | Ja |
| Unterkriechschutz | Nein |
| Konstantlichtregelung | Nein |
Funk und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Bluetooth | Ja |
| Programmierung | Über Busch-free@home® App oder Web-Interface des System Access Point |
| Smartphone-/Tablet-Bedienung | Ja |
| Vernetzbar | Ja |
Funktionen
| Tastschalterfunktion | Ja |
| Haupt-/Nebenstellenbetrieb | Ja |
| Astro-Zeitschaltuhr | Ja |
| Sommer-/Winterzeitumstellung | Ja, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige im Testbetrieb | Ja |
| Überwachungsdichte | 14 Sektoren mit 56 Schaltsegmenten |
Kompatible flex-Einsätze
| Relais-Einsatz | 64811 U, 1-fach |
| Relais-Einsatz | 64821 U, 2-fach |
| e-contact-Einsatz | 64814 U, 1-fach |
| LED-Tastdimmer-Einsatz | 64851 U |
| Nebenstelleneinsatz | 64891 U |
Dimm- und Lichtfunktionen
| Dimmfunktion | Mit geeignetem Dimmer-Einsatz flex |
| Lichtwertspeicherung | Wahlweise mit geeignetem Dimmer-Einsatz |
| Grundbeleuchtung | Timergesteuert |
| Nacht-Blendschutz | Timergesteuert |
| Konstantlichtregelung | Nein |
Zeitschaltung
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Ausschaltvorwarnung | Aktivierbar bei Treppenhausbetrieb |
Abmessungen
Lieferumfang
| Komfort-Sensor | 1 × Busch-Jaeger 62762-803-WL |
| UP-Einsatz | Nicht enthalten |
| Abdeckrahmen | Nicht enthalten |
Selectlinse und Erfassungsbereich
Die Selectlinse ermöglicht eine flexible Anpassung des horizontalen Erfassungsbereichs zwischen 13° und 180°. Die Reichweite beträgt bis zu 12 m frontal und seitlich. Die angegebenen Reichweiten beziehen sich auf eine Umgebungstemperatur von 21 °C.
Die integrierte Tierschneise schränkt die Erfassung im unteren Bereich gezielt ein. Dadurch kann der Sensor besser an die örtlichen Gegebenheiten angepasst werden.
Umgebungslichtmessung
Der integrierte Lichtsensor erfasst die Umgebungshelligkeit. Die automatische Schaltung kann dadurch von der Kombination aus erkannter Bewegung und vorhandener Helligkeit abhängig gemacht werden. Die Ansprechhelligkeit ist einstellbar und kann über die Teach-in-Funktion eingelernt werden.
Komfortfunktionen
Der Komfort-Sensor bietet verschiedene Funktionen für eine flexible Lichtsteuerung. Dazu gehören eine timergesteuerte Grundbeleuchtung, ein Nacht-Blendschutz sowie eine aktivierbare Ausschaltvorwarnung für den Treppenhausbetrieb. Zusätzlich stehen eine Astro-Zeitschaltuhr, Dauerlicht und Dauer-Aus zur Verfügung.
Im helligkeitsunabhängigen Testbetrieb kann der Erfassungsbereich kontrolliert werden. Eine Erfassungsanzeige unterstützt bei der Überprüfung der erkannten Bewegungen.
Wireless-Integration
Der 62762-803-WL unterstützt Busch-free@home® Wireless und Busch-flexTronics® Wireless. Die Programmierung kann per Bluetooth mit der Busch-free@home® App oder über das Web-Interface des System Access Point erfolgen.
Durch die drahtlose Vernetzung eignet sich der Sensor für moderne Gebäudeautomationslösungen. Die Steuerung und Parametrierung kann komfortabel über Smartphone oder Tablet erfolgen.
Flexible Kombination mit UP-Einsätzen
Der Sensor kann mit verschiedenen flex-Einsätzen kombiniert werden. Je nach verwendetem Einsatz stehen Schalt-, Dimm- oder Nebenstellenfunktionen zur Verfügung.
Mit einem geeigneten LED-Tastdimmer-Einsatz flex kann die Beleuchtung gedimmt und optional ein Lichtwert gespeichert werden. Die Dimmfunktion wird dabei durch den verwendeten Einsatz realisiert und ist nicht im Sensorelement selbst integriert.
Erweiterung des Erfassungsbereichs
Der Erfassungsbereich kann über eine Haupt-/Nebenstellen-Kombination erweitert werden. Zusätzlich besteht eine Einschaltmöglichkeit über den Tastereingang des verwendeten Unterputz-Einsatzes.
Montage
Der 62762-803-WL ist für die Unterputzmontage vorgesehen und besitzt eine Aufbauhöhe von 22 mm. Für eine vollständige Installation wird ein kompatibler flex UP-Einsatz benötigt. Der Abdeckrahmen ist ebenfalls entsprechend der gewählten Designlinie auszuwählen.
Technischer Hinweis
Der 62762-803-WL ist kein eigenständiger 230-V-Bewegungsmelder mit integriertem Schaltkontakt. Die elektrische Schalt- oder Dimmfunktion wird über den jeweils eingesetzten flex-Einsatz realisiert. Dadurch lässt sich der Sensor mit unterschiedlichen Funktionen und Installationsvarianten kombinieren.
Bewertung
Der 62762-803-WL ist eine flexible Lösung für den Busch-Wächter® 180 flex, wenn ein Wireless-fähiger Komfort-Sensor mit anpassbarem Erfassungsbereich gesucht wird. Die Selectlinse, Tierschneise und Umgebungslichtmessung ermöglichen eine präzise Anpassung an unterschiedliche Einsatzbereiche. Besonders interessant ist die Kombination aus Wireless-Vernetzung und frei wählbarem flex UP-Einsatz. Zu beachten ist, dass der Sensor selbst keinen Schaltaktor enthält und daher erst zusammen mit einem passenden UP-Einsatz zu einem vollständigen Bewegungsmelder aufgebaut wird.
