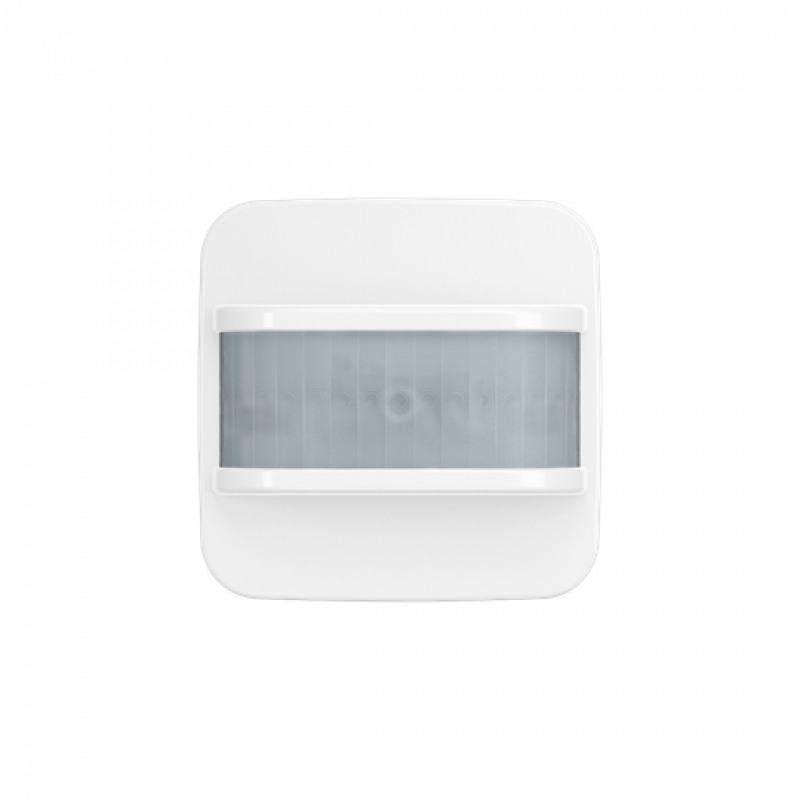

Busch-Jaeger 62762-214-WL Busch-Wächter® 180 flex Komfort-Sensor, Wireless, Selectlinse, 180°, Reflex SI, alpinweiß
Der Busch-Jaeger 62762-214-WL ist ein Komfort-Bewegungssensor für den Busch-Wächter® 180 flex mit Selectlinse und integrierter Umgebungslichtmessung. Er ermöglicht das automatische Schalten von Verbrauchern abhängig von erkannter Bewegung und vorhandener Helligkeit.
Der Erfassungsbereich kann von 13° bis 180° eingestellt werden. Bei einer Montagehöhe von etwa 1,1 m beträgt die Reichweite bis zu 12 m frontal und seitlich. Die Selectlinse verfügt über eine Tierschneise zur gezielten Einschränkung der Erfassung im unteren Bereich.
Der Komfort-Sensor arbeitet drahtlos und kann in Busch-free@home® Wireless sowie Busch-flexTronics® Wireless eingesetzt werden. Die Parametrierung ist über Bluetooth mit Smartphone oder Tablet möglich. Der Sensor kann außerdem in funkvernetzten Raumsteuerungslösungen eingesetzt werden.
Wichtig: Der 62762-214-WL ist das Sensorelement und kein vollständiger Bewegungsmelder mit integriertem Schaltaktor. Der entsprechende UP-Einsatz muss separat ausgewählt werden. Der Sensor ist mit allen flex-Einsätzen kompatibel.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62762-214-WL |
| Hersteller-Artikelnummer | 2CKA006200A0162 |
| EAN | 4011395294222 |
| Produktart | Komfort-Sensor für Bewegungsmelder |
| Produktreihe | Busch-Wächter® 180 flex |
| Designlinie | Reflex SI |
| Farbe | Alpinweiß |
| RAL-Nummer ähnlich | RAL 9010 |
| Montageart | Unterputz |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
| Schutzart | IP20 |
| Betriebstemperatur | -5 bis +45 °C |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Lichtsensor | Ja |
| Umgebungslichtmessung | Ja |
| Erfassungswinkel horizontal | 13–180° |
| Reichweite frontal | Bis 12 m |
| Reichweite seitlich | Bis 12 m |
| Tierschneise | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-in Helligkeitsschwelle | Ja |
| Montagehöhe | Ca. 0,8–1,2 m, optimal ca. 1,1 m |
| Unterkriechschutz | Nein |
Funk und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Bluetooth | Ja |
| Programmierung | Über Busch-free@home-App oder Web-Interface des System Access Point |
| Smartphone-/Tablet-Bedienung | Ja |
| Funkvernetzte Raumsteuerung | Bis zu 32 Geräte |
| Funkfrequenz | 2,400–2,483 GHz |
| Max. Sendeleistung Wireless | < 15 dBm |
Funktionen
| Tastschalterfunktion | Ja |
| Haupt-/Nebenstellenbetrieb | Ja |
| Astro-Zeitschaltuhr | Ja |
| Sommer-/Winterzeitumstellung | Ja, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in-Funktion | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige im Testbetrieb | Ja |
| Überwachungsdichte | 14 Sektoren mit 56 Schaltsegmenten |
Kompatible flex-Einsätze
| Relais-Einsatz | 64811 U, 1-fach |
| Relais-Einsatz | 64821 U, 2-fach |
| e-contact-Einsatz | 64814 U, 1-fach |
| LED-Tastdimmer-Einsatz | 64851 U |
| Nebenstelleneinsatz | 64891 U |
Dimm- und Lichtfunktionen
| Dimmfunktion | Mit geeignetem Dimmer-Einsatz flex |
| Lichtwertspeicherung | Wahlweise mit geeignetem Dimmer-Einsatz |
| Grundbeleuchtung | Timergesteuert |
| Nacht-Blendschutz | Timergesteuert |
| Konstantlichtregelung | Nein |
Zeitschaltung
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Ausschaltvorwarnung | Aktivierbar bei Treppenhausbetrieb |
Abmessungen
| Höhe × Breite × Tiefe | 55 × 55 × 35 mm |
| Aufbauhöhe | 22 mm |
Lieferumfang
| Komfort-Sensor | 1 × Busch-Jaeger 62762-214-WL |
| UP-Einsatz | Nicht enthalten |
| Abdeckrahmen | Nicht enthalten |
Selectlinse und Erfassungsbereich
Die Selectlinse ermöglicht eine flexible Anpassung des horizontalen Erfassungsbereichs zwischen 13° und 180°. Die Reichweite beträgt bei einer Montagehöhe von etwa 1,1 m bis zu 12 m frontal und seitlich. Die angegebenen Reichweiten beziehen sich auf eine Umgebungstemperatur von 21 °C.
Die integrierte Tierschneise reduziert die Erfassung im unteren Bereich und kann dadurch helfen, unerwünschte Auslösungen durch Bewegungen in Bodennähe zu vermeiden.
Umgebungslichtmessung
Der integrierte Lichtsensor erfasst die Umgebungshelligkeit. Dadurch kann die Schaltung von Verbrauchern abhängig von Bewegung und Helligkeit erfolgen. Die Ansprechhelligkeit lässt sich einstellen und über die Teach-in-Funktion einlernen.
Komfortfunktionen
Der Sensor bietet neben der klassischen Bewegungserfassung verschiedene Komfortfunktionen. Dazu gehören eine timergesteuerte Grundbeleuchtung, ein Nacht-Blendschutz und eine aktivierbare Ausschaltvorwarnung bei Treppenhausbetrieb. Zusätzlich stehen Dauerlicht, Dauer-Aus und eine Astro-Zeitschaltuhr zur Verfügung.
Der Erfassungsbereich kann im Testbetrieb unabhängig von der vorhandenen Helligkeit überprüft werden. Eine integrierte Erfassungsanzeige erleichtert dabei die Kontrolle.
Wireless-Integration
Der 62762-214-WL unterstützt Busch-free@home® Wireless und Busch-flexTronics® Wireless. Der Sensor kann als Einzelgerät über Bluetooth programmiert oder in eine funkvernetzte Raumsteuerung integriert werden.
Die Programmierung erfolgt über Bluetooth mit der Busch-free@home-App oder über das Web-Interface des System Access Point. In einer funkvernetzten Raumsteuerung können bis zu 32 Geräte miteinander verbunden werden.
Flexible Kombination mit UP-Einsätzen
Der Komfort-Sensor ist mit verschiedenen flex-Einsätzen kombinierbar. Je nach eingesetztem Modul stehen Schalt-, Dimm- oder Nebenstellenfunktionen zur Verfügung.
Bei Verwendung eines geeigneten LED-Tastdimmer-Einsatzes flex kann die Beleuchtung gedimmt und optional ein Lichtwert gespeichert werden. Der Sensor selbst besitzt jedoch keinen integrierten Dimmer.
Erweiterung des Erfassungsbereichs
Eine Erweiterung des Erfassungsbereichs ist über eine Haupt-/Nebenstellen-Kombination möglich. Zusätzlich kann über den Tastereingang des verwendeten Unterputz-Einsatzes eine weitere Einschaltung realisiert werden.
Montage und Systemaufbau
Der 62762-214-WL ist für die Unterputzmontage vorgesehen und besitzt eine Aufbauhöhe von 22 mm. Für eine vollständige Installation werden der passende UP-Einsatz und ein geeigneter Abdeckrahmen entsprechend der gewünschten Anwendung und Designlinie benötigt.
Technischer Hinweis
Der 62762-214-WL ist kein eigenständiger 230-V-Bewegungsmelder mit integriertem Schaltkontakt. Die elektrische Schalt- oder Dimmfunktion wird über den jeweils verwendeten flex-Einsatz realisiert. Dadurch kann der Sensor flexibel mit unterschiedlichen Einsätzen kombiniert werden.
Bewertung
Der 62762-214-WL ist eine vielseitige Lösung für Installationen, bei denen der Bewegungssensor flexibel mit unterschiedlichen Funktionen kombiniert werden soll. Besonders praktisch sind die einstellbare Erfassungszone, die Tierschneise und die integrierte Helligkeitsmessung. Durch Wireless- und Bluetooth-Unterstützung eignet sich das Sensorelement zudem gut für moderne, vernetzte Busch-Jaeger Installationen. Zu beachten ist lediglich die modulare Bauweise: Der passende UP-Einsatz ist für den vollständigen Betrieb erforderlich.
