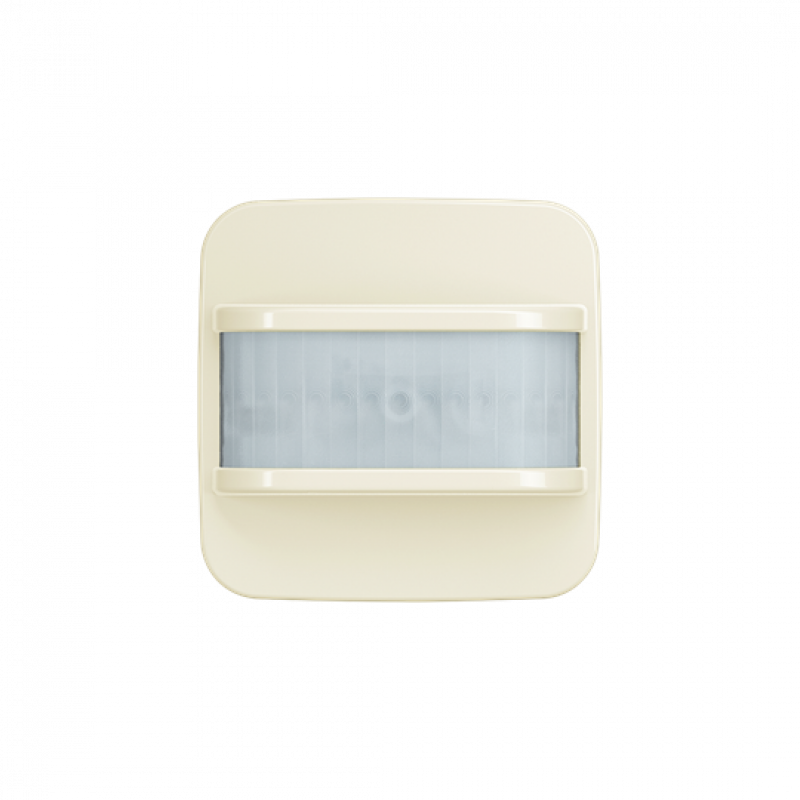

Busch-Jaeger 62762-212-WL Busch-Wächter® 180 flex Komfort-Sensor, Wireless, Selectlinse, 180°, Busch-Duro 2000® SI, weiß
Der Busch-Jaeger 62762-212-WL ist ein Komfort-Sensor für den Busch-Wächter® 180 flex mit Selectlinse, Umgebungslichtmessung und drahtloser Vernetzung. Der Sensor erfasst Bewegungen abhängig von der eingestellten Erfassungszone und kann angeschlossene Verbraucher abhängig von Bewegung und Helligkeit steuern.
Der Erfassungswinkel lässt sich von 13° bis 180° einstellen. Bei einer optimalen Montagehöhe von 1,1 m sind bis zu 12 m Reichweite frontal und seitlich möglich. Die Selectlinse verfügt über eine integrierte Tierschneise.
Der Komfort-Sensor kann in Busch-free@home® Wireless und Busch-flexTronics® Wireless integriert werden. Die Parametrierung kann über Bluetooth mit der entsprechenden Smartphone- oder Tablet-App erfolgen.
Wichtig: Der 62762-212-WL ist ausschließlich der Sensoreinsatz. Der erforderliche Unterputz-Einsatz muss separat bestellt werden. Der Sensor ist mit allen flex-Einsätzen kompatibel.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 62762-212-WL |
| Hersteller-Artikelnummer | 2CKA006200A0160 |
| EAN | 4011395292181 |
| Produktart | Komfort-Sensor für Bewegungsmelder |
| Produktreihe | Busch-Wächter® 180 flex |
| Designlinie | Busch-Duro 2000® SI |
| Designvarianten | Busch-Duro 2000® SI, Busch-Duro 2000® SI Linear |
| Farbe | Weiß |
| RAL-Nummer ähnlich | RAL 1013 |
| Montageart | Unterputz |
| Schutzart | IP20 |
| Werkstoff | Thermoplast |
| Halogenfrei | Ja |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Lichtsensor | Ja |
| Erfassungswinkel horizontal | 13–180° |
| Reichweite frontal | Bis 12 m |
| Reichweite seitlich | Bis 12 m |
| Tierschneise | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-in der Helligkeitsschwelle | Ja |
| Optimale Montagehöhe | 1,1 m |
| Unterkriechschutz | Nein |
Funk und Vernetzung
| Wireless | Ja |
| Busch-free@home® Wireless | Ja |
| Busch-flexTronics® Wireless | Ja |
| Bluetooth | Ja |
| Smartphone-/Tablet-Programmierung | Ja |
| Vernetzbar | Ja |
| Max. Anzahl Geräte im Funknetz | Bis 32 Geräte |
| free@home Wireless über System Access Point | Bis 150 Geräte |
Funktionen
| Umgebungslichtmessung | Ja |
| Tastschalterfunktion | Ja |
| Erfassungsbereich erweiterbar | Ja, Haupt-/Nebenstellen-Kombination |
| Zusätzliche Einschaltung | Über Tastereingang am UP-Einsatz |
| Astro-Zeitschaltuhr | Ja |
| Sommer-/Winterzeitumstellung | Ja, abschaltbar |
| Dauerlicht | Ja |
| Dauer-Aus | Ja |
| Teach-in | Ja |
| Testbetrieb | Ja, helligkeitsunabhängig |
| Erfassungsanzeige im Testbetrieb | Ja |
Kompatible flex-Einsätze
| Relais-Einsatz | 64811 U, 1-fach |
| Relais-Einsatz | 64821 U, 2-fach |
| e-contact-Einsatz | 64814 U, 1-fach |
| LED-Tastdimmer-Einsatz | 64851 U |
| Nebenstelleneinsatz | 64891 U |
Dimmfunktion
| Abdimmfunktion | Ja, mit geeignetem Dimmeinsatz flex |
| Lichtwertspeicherung | Wahlweise |
| Konstantlichtregelung | Nein |
Zeitschaltung
| Ausschaltverzögerung | 10 s bis 30 min |
| Kurzzeitimpuls | 1 s |
| Grundbeleuchtung | Timergesteuert |
| Nacht-Blendschutz | Timergesteuert |
| Ausschaltvorwarnung | Aktivierbar bei Treppenhausbetrieb |
Abmessungen
Lieferumfang
| Komfort-Sensor | 1 × Busch-Jaeger 62762-212-WL |
| Unterputz-Einsatz | Nicht enthalten |
| Abdeckrahmen | Nicht enthalten |
Sensor mit Selectlinse
Der 62762-212-WL ist mit einer Selectlinse ausgestattet. Der Erfassungsbereich kann zwischen 13° und 180° angepasst werden. Bei optimaler Montage sind bis zu 12 m Reichweite frontal und seitlich möglich.
Die integrierte Tierschneise reduziert den Erfassungsbereich im unteren Bereich. Dadurch lässt sich der Sensor auch für Anwendungen einsetzen, bei denen eine gezielte Einschränkung der unteren Erfassungszone gewünscht ist.
Umgebungslichtmessung
Der Komfort-Sensor verfügt über eine integrierte Umgebungslichtmessung. Dadurch kann die automatische Schaltung von Verbrauchern nicht nur von der erkannten Bewegung, sondern auch von der vorhandenen Helligkeit abhängig gemacht werden.
Die Helligkeitsschwelle kann eingestellt und über die Teach-in-Funktion eingelernt werden.
Komfortfunktionen
Der Sensor bietet verschiedene Funktionen für eine komfortable Lichtsteuerung. Dazu gehören Grundbeleuchtung, Nacht-Blendschutz und eine aktivierbare Ausschaltvorwarnung. Zusätzlich stehen eine Astro-Zeitschaltuhr, automatische Sommer-/Winterzeitumstellung sowie Dauerlicht und Dauer-Aus zur Verfügung.
Im Testbetrieb kann der Erfassungsbereich unabhängig von der Umgebungshelligkeit überprüft werden. Eine Erfassungsanzeige unterstützt dabei die Kontrolle der erkannten Bewegungen.
Wireless-Funktion
Der Sensor kann drahtlos in Busch-free@home® Wireless und Busch-flexTronics® Wireless integriert werden. Eine direkte Einzelsteuerung ist über Bluetooth möglich. Die Programmierung erfolgt über die Busch-free@home-App oder über das Web-Interface des System Access Point.
In funkvernetzten Raumsteuerungslösungen können bis zu 32 Geräte miteinander verbunden werden. Bei der Integration in Busch-free@home® Wireless über einen System Access Point sind bis zu 150 Geräte möglich.
Kompatibilität mit flex-Einsätzen
Der Sensor ist mit den flex-Einsätzen 64811 U, 64821 U, 64814 U, 64851 U und 64891 U kompatibel. Je nach verwendetem Einsatz stehen unterschiedliche Schalt-, Dimm- oder Nebenstellenfunktionen zur Verfügung.
Für eine Dimmfunktion wird beispielsweise der geeignete LED-Tastdimmer-Einsatz flex 64851 U benötigt. Der Sensor selbst ist daher nicht als eigenständiger Dimmer zu verstehen.
Haupt- und Nebenstellenbetrieb
Der Erfassungsbereich kann durch eine Haupt-/Nebenstellen-Kombination erweitert werden. Zusätzlich besteht eine Einschaltmöglichkeit über den Tastereingang des jeweils verwendeten Unterputz-Einsatzes.
Montage
Der 62762-212-WL ist für die Unterputzmontage vorgesehen. Der Sensor besitzt eine Aufbauhöhe von 22 mm. Der benötigte UP-Einsatz sowie ein passender Abdeckrahmen müssen entsprechend der gewünschten Anwendung und Designlinie separat ausgewählt werden.
Technischer Hinweis
Der 62762-212-WL ist kein vollständiger Bewegungsmelder mit integriertem Schaltaktor. Es handelt sich um das Sensorelement. Für den Betrieb ist ein kompatibler flex UP-Einsatz erforderlich.
Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C. Die tatsächliche Erfassung kann abhängig von Montagehöhe, Bewegungsrichtung und örtlichen Bedingungen abweichen.
Bewertung
Der 62762-212-WL ist besonders interessant für flexible Busch-Wächter® Installationen, bei denen Sensor und Unterputz-Einsatz getrennt zusammengestellt werden sollen. Die Selectlinse, die Tierschneise und die 180°-Erfassung bieten eine gute Anpassbarkeit an unterschiedliche Raumsituationen. Durch die Wireless-Integration und Bluetooth-Parametrierung eignet sich der Komfort-Sensor zudem für moderne free@home®- und flexTronics®-Installationen. Ein wesentlicher Punkt bei der Planung ist, dass der passende UP-Einsatz separat benötigt wird.
