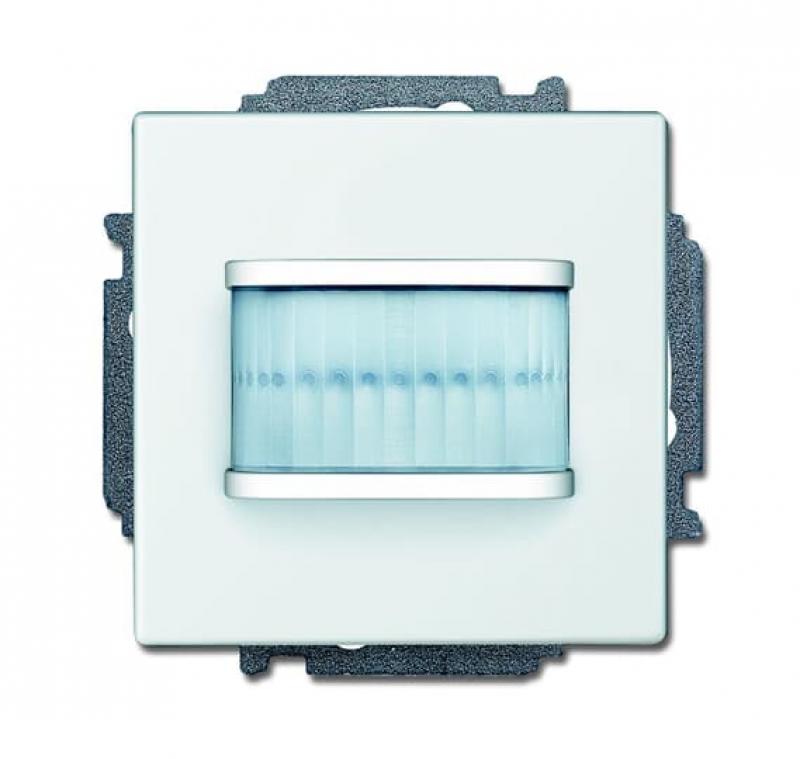

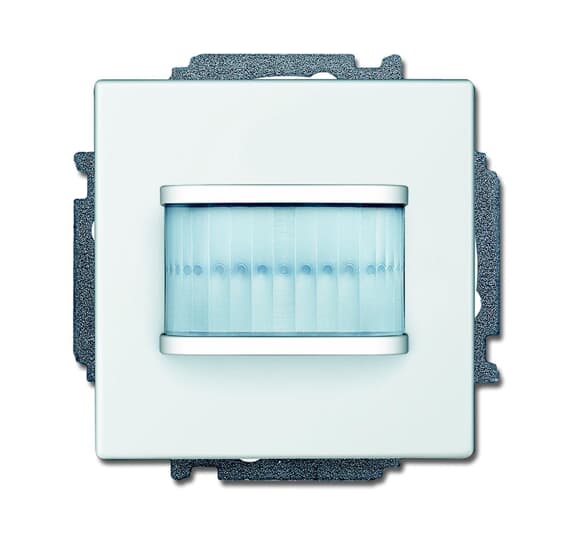

Busch-Jaeger 6225/1.0-84 Bewegungsmelder Smart für Busch-free@home®, 180°, Selectlinse mit Tierschneise, studioweiß
Der Busch-Jaeger 6225/1.0-84 ist ein Bewegungsmelder für Busch-free@home® mit Selectlinse und integrierter Tierschneise. Der Sensor erfasst Bewegungen und die Umgebungshelligkeit und stellt diese Informationen für die automatische Steuerung von free@home® Aktoren bereit.
Der Erfassungswinkel beträgt 180° horizontal. Bewegungen werden bis zu 6 m frontal und bis zu 3 m seitlich erkannt. Die Selectlinse verfügt über eine Tierschneise, wodurch der Erfassungsbereich im unteren Bereich gezielt reduziert wird.
Die Ansprechhelligkeit ist einstellbar. Dadurch kann festgelegt werden, bei welcher Umgebungshelligkeit eine Bewegung zur Auslösung einer automatischen Schaltung führen soll.
Der Bewegungsmelder wird über den Busch-free@home® Twisted-Pair-Bus in das Smart-Home-System eingebunden. Die Nachlaufzeit des zugeordneten Aktors kann über das Web-Interface des System Access Points programmiert werden.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 6225/1.0-84 |
| Hersteller-Artikelnummer | 2CKA006220A0109 |
| EAN | 4011395179857 |
| Produktart | Bewegungsmelder |
| Produktreihe | Busch-free@home® |
| Designlinie | Plattform 63 |
| Kompatible Designlinien | future® linear, Busch-axcent®, solo®, carat® |
| Farbe | studioweiß |
| RAL-Nummer ähnlich | RAL 9016 |
| Montageart | Unterputz |
| Einbaulage | Senkrecht |
| Werkstoff | Thermoplast |
| Oberfläche | Glänzend, unbehandelt |
| Schutzart | IP20 |
| Bussystem | Busch-free@home® |
| Übertragungsart | Twisted Pair |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Anzahl Sensorkanäle | 1 |
| Erfassungswinkel horizontal | 180° |
| Erfassungswinkel vertikal | 19° |
| Max. Reichweite frontal | 6 m |
| Max. Reichweite seitlich | 3 m |
| Tierschneise | Ja |
| Treppenhausüberwachung | Ja |
| Treppenlichtautomatik | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Optimale Montagehöhe | 1,1–1,3 m |
Helligkeits- und Schaltfunktionen
| Helligkeitsgrenzwert | 1–500 Lux |
| Automatische Schaltung | Abhängig von Bewegung und Helligkeit |
| Treppenlichtautomatik | Ja |
| Minimale Einschaltdauer | 30 s |
| Maximale Einschaltdauer | 30 min |
| Nachlaufzeit | Über den System Access Point programmierbar |
Bus und Vernetzung
| Bus-System | Busch-free@home® |
| Übertragungsart | Twisted Pair |
| Busspannung | 24 V |
| Busankopplung | Integriert |
| Busanschluss | Über beiliegende Busklemme |
| System Access Point | Zur Programmierung |
| Wireless-Funk | Nein |
Elektrische Daten
| Busspannung | 24 V |
| Schaltleistung | 2.300 W |
Abmessungen
| Breite | 71 mm |
| Höhe | 71 mm |
| Tiefe | 30 mm |
| Einbautiefe | 8,5 mm |
| Mindesttiefe der Gerätedose | 8,5 mm |
Temperaturbereich
| Betriebstemperatur | -5 bis +45 °C |
Montage und Inbetriebnahme
Der Bewegungsmelder ist für die Unterputzmontage in senkrechter Einbaulage vorgesehen. Der Busanschluss erfolgt über die beiliegende Busklemme. Die Programmierung wird bei anliegender Busspannung über das Web-Interface des System Access Points vorgenommen.
Die Nachlaufzeit wird nicht direkt am Bewegungsmelder eingestellt, sondern am jeweils zugeordneten free@home® Aktor programmiert. Dadurch lässt sich der Sensor flexibel in unterschiedliche Automatisierungsfunktionen integrieren.
Bewegungserfassung mit Tierschneise
Die Selectlinse ermöglicht eine großflächige Erfassung mit einem horizontalen Winkel von 180°. Die Reichweite beträgt bis zu 6 m frontal und 3 m seitlich. Die integrierte Tierschneise reduziert den Erfassungsbereich im unteren Bereich.
Die tatsächliche Reichweite kann abhängig von Montagehöhe, Bewegungsrichtung und Umgebungsbedingungen variieren.
Helligkeitserfassung
Neben Bewegungen erfasst der Sensor die Umgebungshelligkeit. Der Helligkeitsgrenzwert kann im Bereich von 1 bis 500 Lux eingestellt werden. In Verbindung mit einem entsprechend konfigurierten free@home® Aktor kann die Beleuchtung dadurch abhängig von Bewegung und vorhandener Helligkeit automatisch geschaltet werden.
Busch-free@home®
Der 6225/1.0-84 ist für die Integration in das Busch-free@home® Smart-Home-System vorgesehen. Die Kommunikation erfolgt über eine verdrahtete Twisted-Pair-Busverbindung. Eine Wireless-Ausführung handelt es sich bei diesem Modell nicht.
Über den System Access Point lässt sich der Bewegungsmelder in die Installation integrieren und mit geeigneten free@home® Aktoren verknüpfen.
Schaltleistung
Die angegebene Schaltleistung von 2.300 W beschreibt die systembezogene Schaltleistung. Der 6225/1.0-84 verfügt nicht über einen integrierten 230-V-Schaltausgang. Für die eigentliche Lastschaltung wird ein entsprechend geeigneter free@home® Aktor benötigt.
Design und Einsatzbereich
Die studioweiße Ausführung ist für die Plattform 63 vorgesehen und lässt sich mit passenden Komponenten verschiedener Busch-Jaeger Designlinien kombinieren. Dadurch kann der Bewegungsmelder optisch in bestehende Schalterprogramme integriert werden.
Bewertung
Der Busch-Jaeger 6225/1.0-84 ist eine passende Lösung für eine verdrahtete Bewegungserfassung innerhalb von Busch-free@home®. Besonders praktisch sind die Kombination aus 180° Erfassungswinkel, einstellbarer Helligkeitsschwelle und Selectlinse mit Tierschneise. Durch die Systemintegration kann der Sensor nicht nur zur Lichtsteuerung, sondern als Auslöser für unterschiedlich konfigurierte free@home® Automatisierungen eingesetzt werden.
